Generatore di funzioni FG 100 – da 1 mHz a 100 kHz (115 V, 50/60 Hz) | 1009956 | U8533600-115 | Generatori di funzione

Descrizione
Utilizzato nei seguenti esperimenti

Applicazione:_..

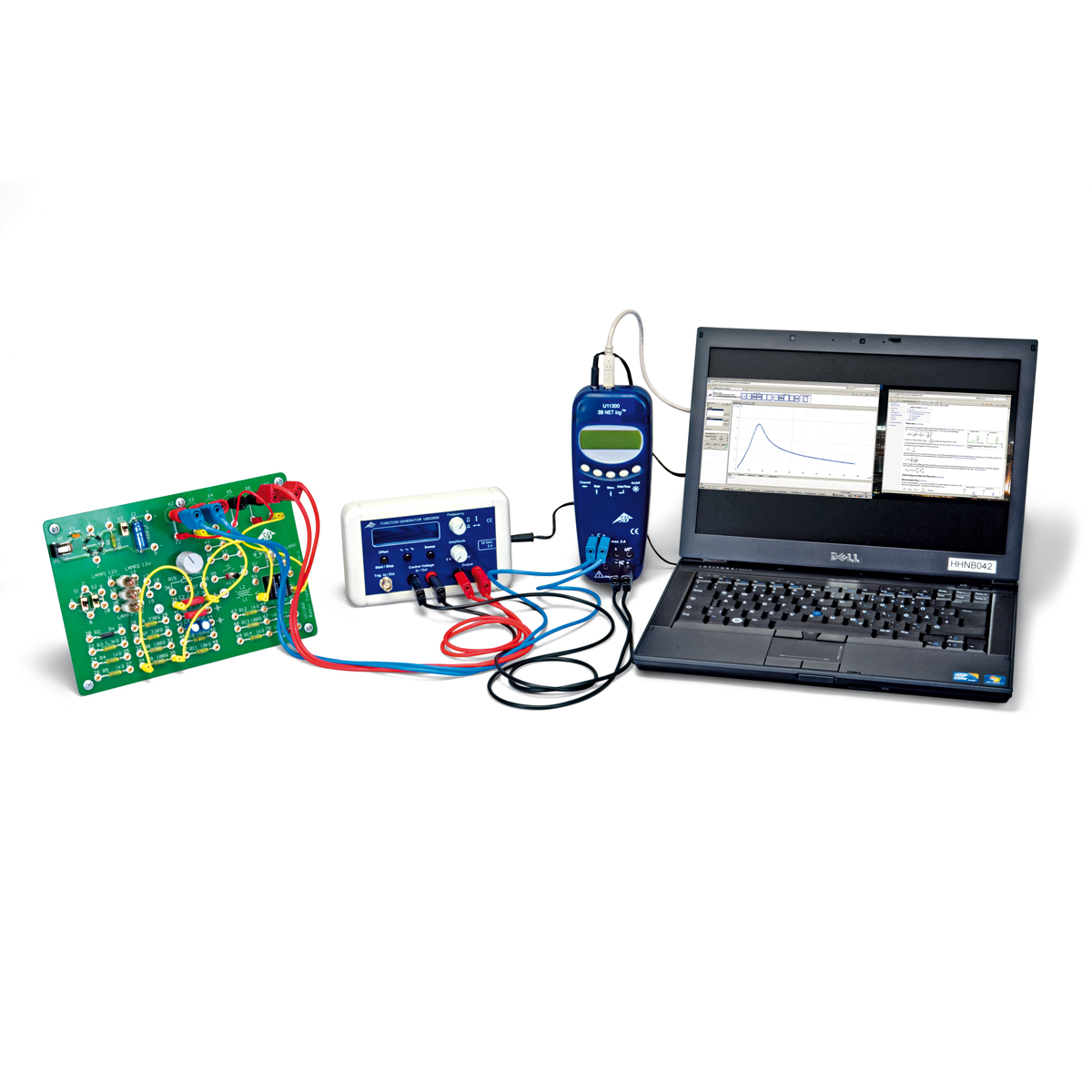

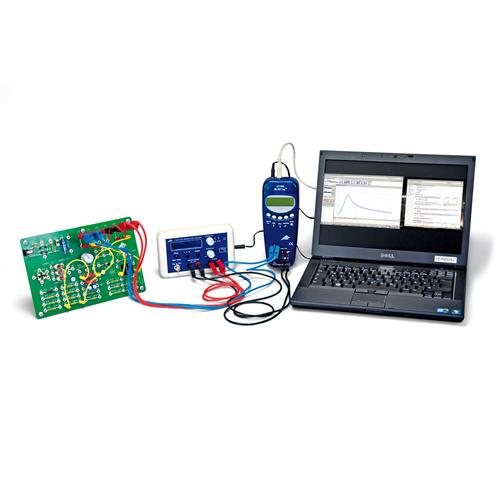

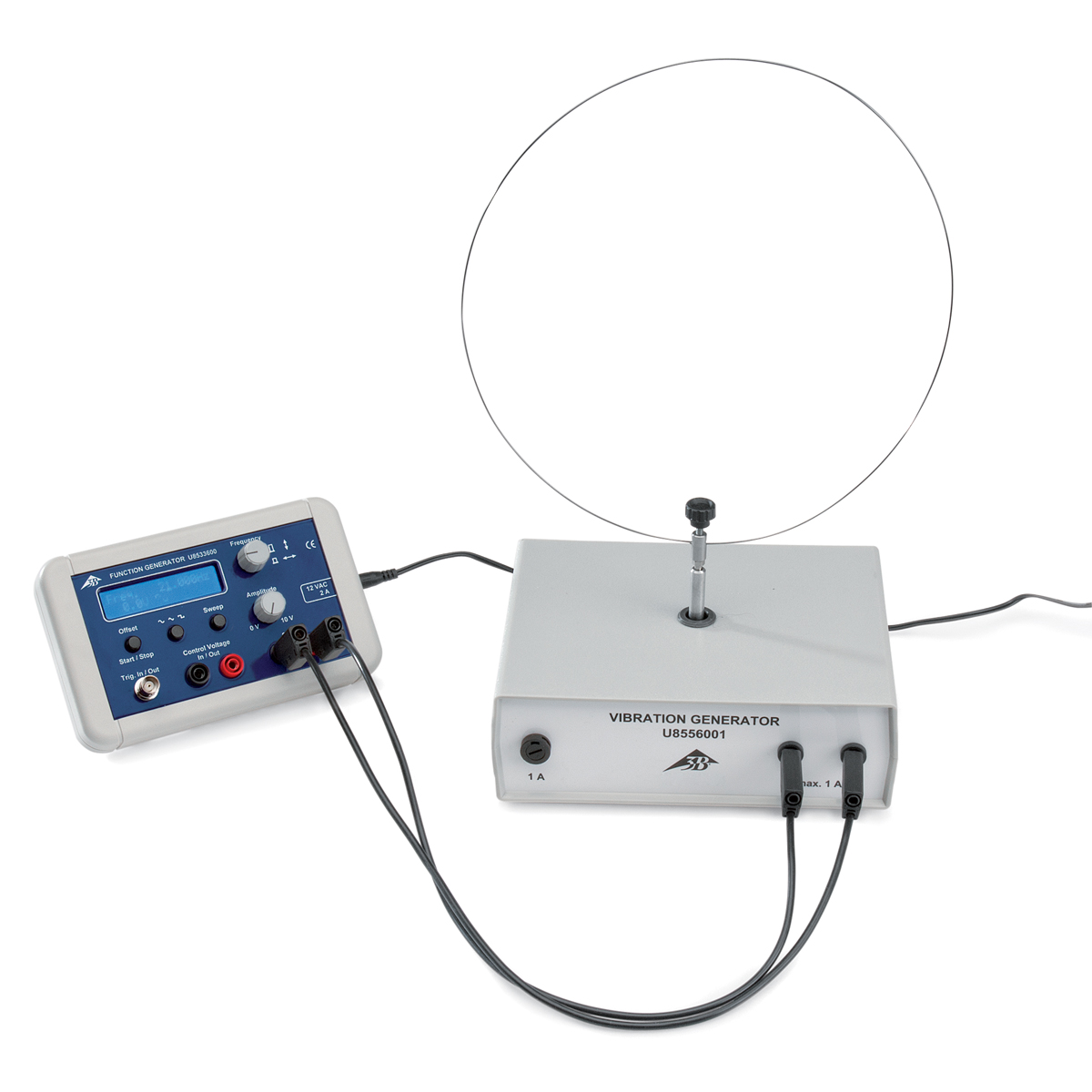

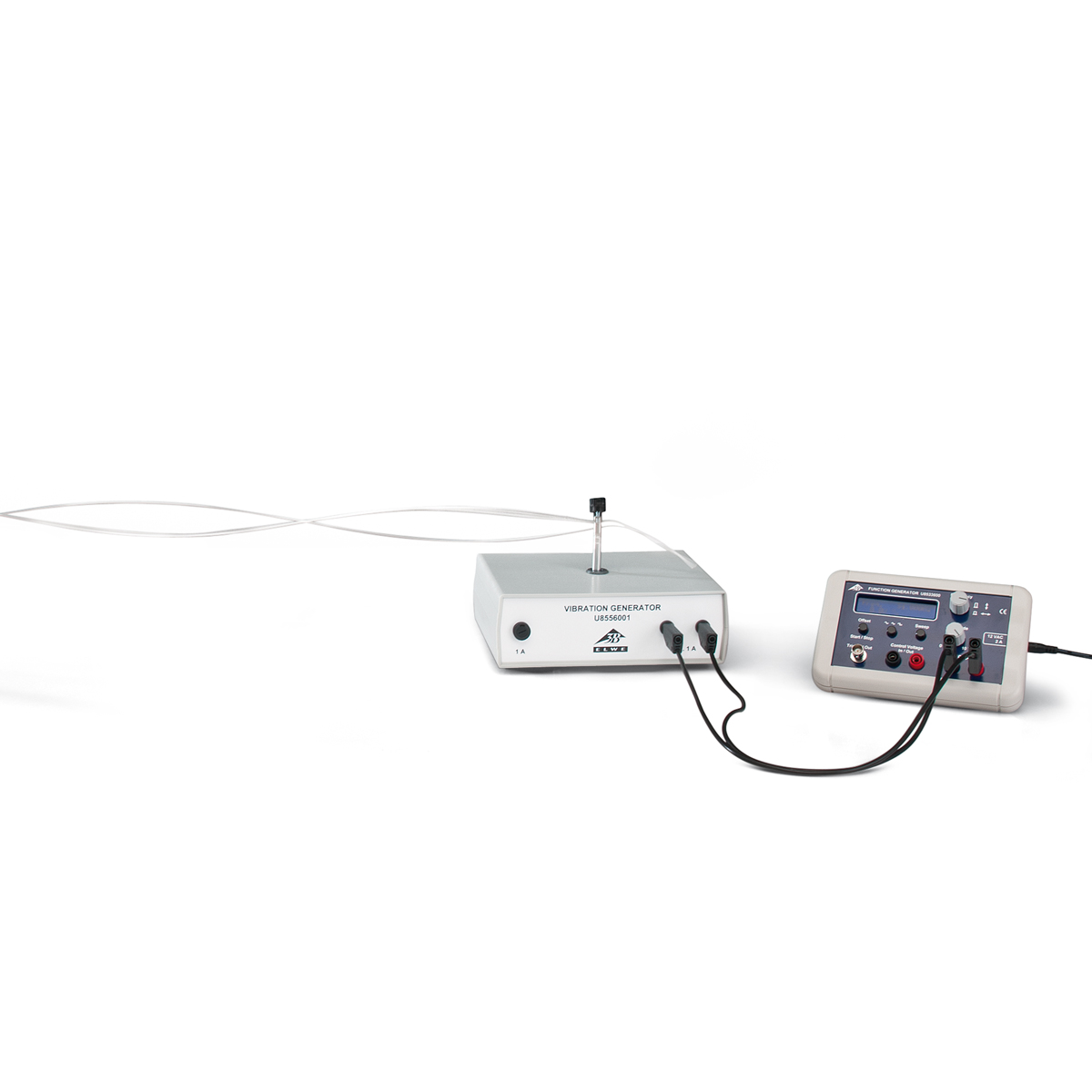

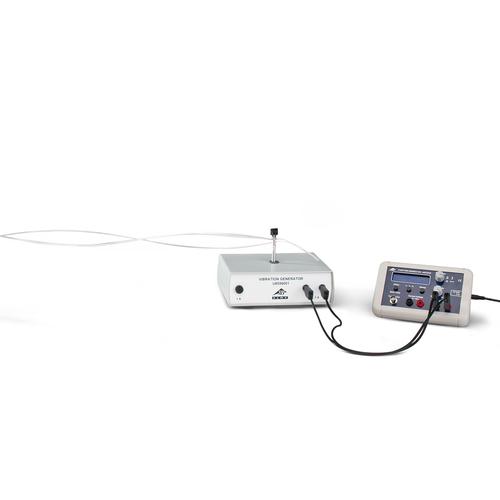

Il generatore di funzioni FG100 dispone di funzioni di sweep interne ed esterne e include un amplificatore di potenza per l'impiego in esperimenti per studenti e nei laboratori universitari. Ad esempio, con il generatore è possibile eseguire un'ampia varietà di esperimenti riguardanti oscillazioni, corrente alternata e induzione.

Informazioni sul prodotto:_..

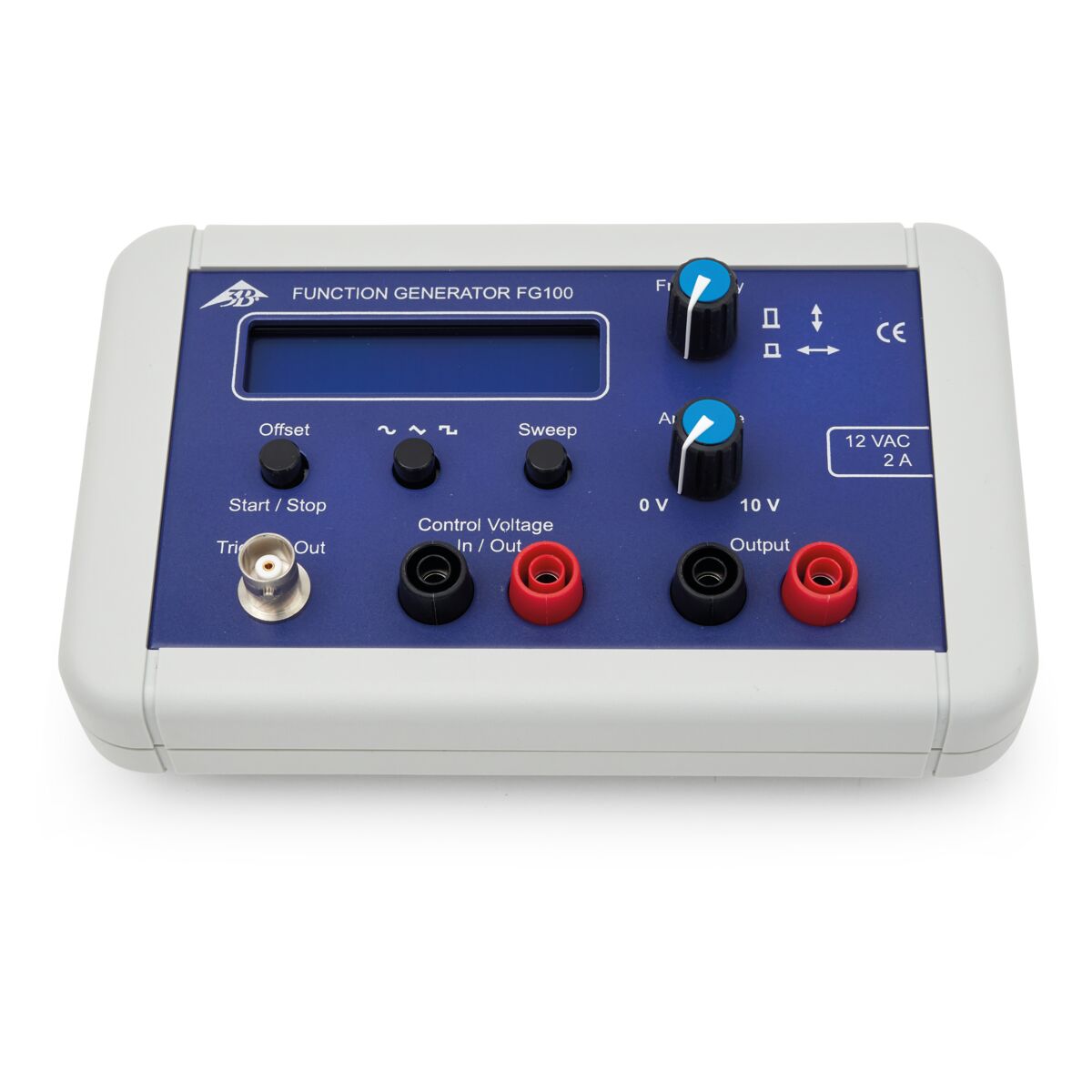

L’apparecchio genera tensioni sinusoidali, triangolari e quadre con ampiezza e frequenza regolabili. L’amplificatore di potenza integrato consente correnti fino a 1 A.
Il generatore offre 3 modalità operative all’interno della funzione di sweep di frequenza: esterno, interno continuo e interno singolo. Nelle modalità di scansione interna, per ogni sweep viene generato un impulso di trigger e contemporaneamente viene fornita una tensione proporzionale alla frequenza. L’ultima impostazione in modalità sweep viene salvata nel generatore di funzioni.
Il generatore di funzioni dispone di un display digitale retroilluminato per frequenza, forma d’onda, offset e altri parametri. L’uscita è protetta contro i cortocircuiti e anche contro tensioni indotte e scariche a scintilla.

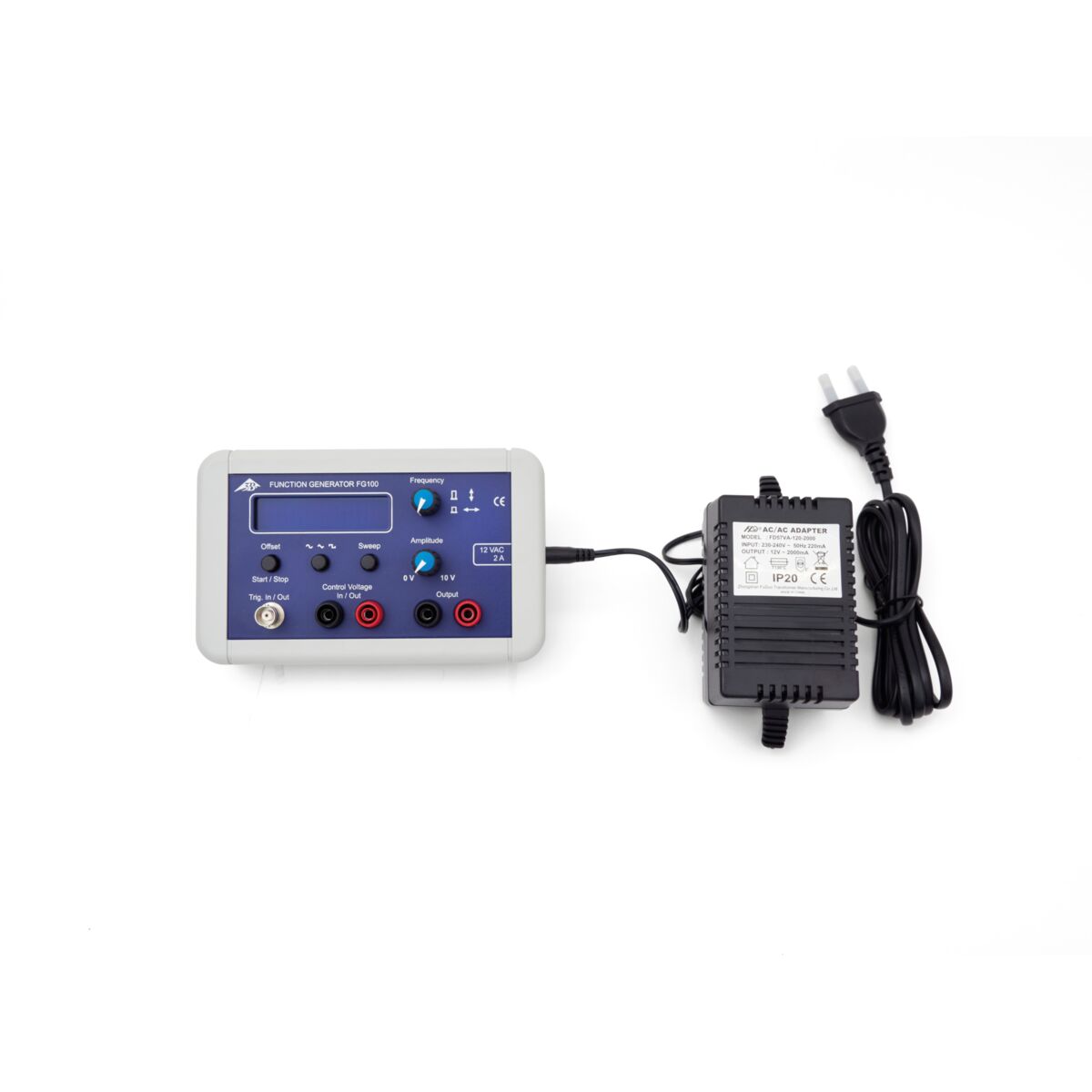

Il dispositivo è dotato di piedini di supporto ribaltabili. È alimentato da un alimentatore a spina da 12 V CA.

Informazioni sulla sicurezza del prodotto:_..

•		Il generatore di funzioni FG100 è conforme alla norma DIN EN 61010: Regole di sicurezza per apparecchi elettrici di misura, controllo e laboratorio – Parte 1.
•		Trasformatore di sicurezza conforme a EN 61558-2-6.
•		Separazione sicura tra la rete di alimentazione e i circuiti di uscita.

Dati tecnici:_..

Segnali:	Intervallo di frequenza:	da 1 mHz a 100 kHz
	Fattore di distorsione armonica:	< 1%_.
	Forme d’onda:	seno, quadra, triangolare
	Offset:	da 0 a ±5 V, regolabile con incrementi di 0,1 V
Uscita:	Ampiezza di uscita:	da 0 a 10 V, regolabile in continuo
	Potenza di uscita:	10 W, permanente
	Corrente di uscita:	1 A, max. 2,0 A
Sweep:	Modalità sweep:	esterno, interno continuo, interno singolo
	Intervallo di frequenza:	da 1 Hz a 100 kHz
	Rapporto frequenza stop/start:	max. 1000 : 1, ad es. da 2 Hz a max. 2 kHz
	Intervallo del tempo di scansione:	0,04 s a 1000 s
	Sweep esterno:	avvio tramite impulso di trigger o applicazione di una tensione di controllo da 0 a 5 V; frequenza di modulazione: max. 200 Hz
	Sweep interno continuo / Sweep interno singolo:	avvio e arresto tramite pulsante di avvio/arresto; uscita di un impulso di trigger per ciclo e di una tensione proporzionale.
Dati generali:	Alimentatore:	alimentatore a spina, 12 V CA, 2 A
	Dimensioni:	170 mm x 105 mm x 40 mm
	Massa:	0,5 kg
