Esperimento:
Oscilloscopio didattico II
(115 V, 50/60 Hz)

4.844,62 € IVA inclusa

Spedizione nazionale gratuita

Fai una domanda

Descrizione
Accessori

Applicazioni ed esperimenti:_..

Vengono trattati i seguenti argomenti:_..
•	Sovrapposizione di campi magnetici alternati con frequenze identiche e diverse e osservazione dello spostamento del punto luminoso sullo schermo fluorescente del tubo elettronico
•	Verifica della frequenza di rete
•	Generazione di figure di Lissajous chiuse

Descrizione dell’esperimento:_..

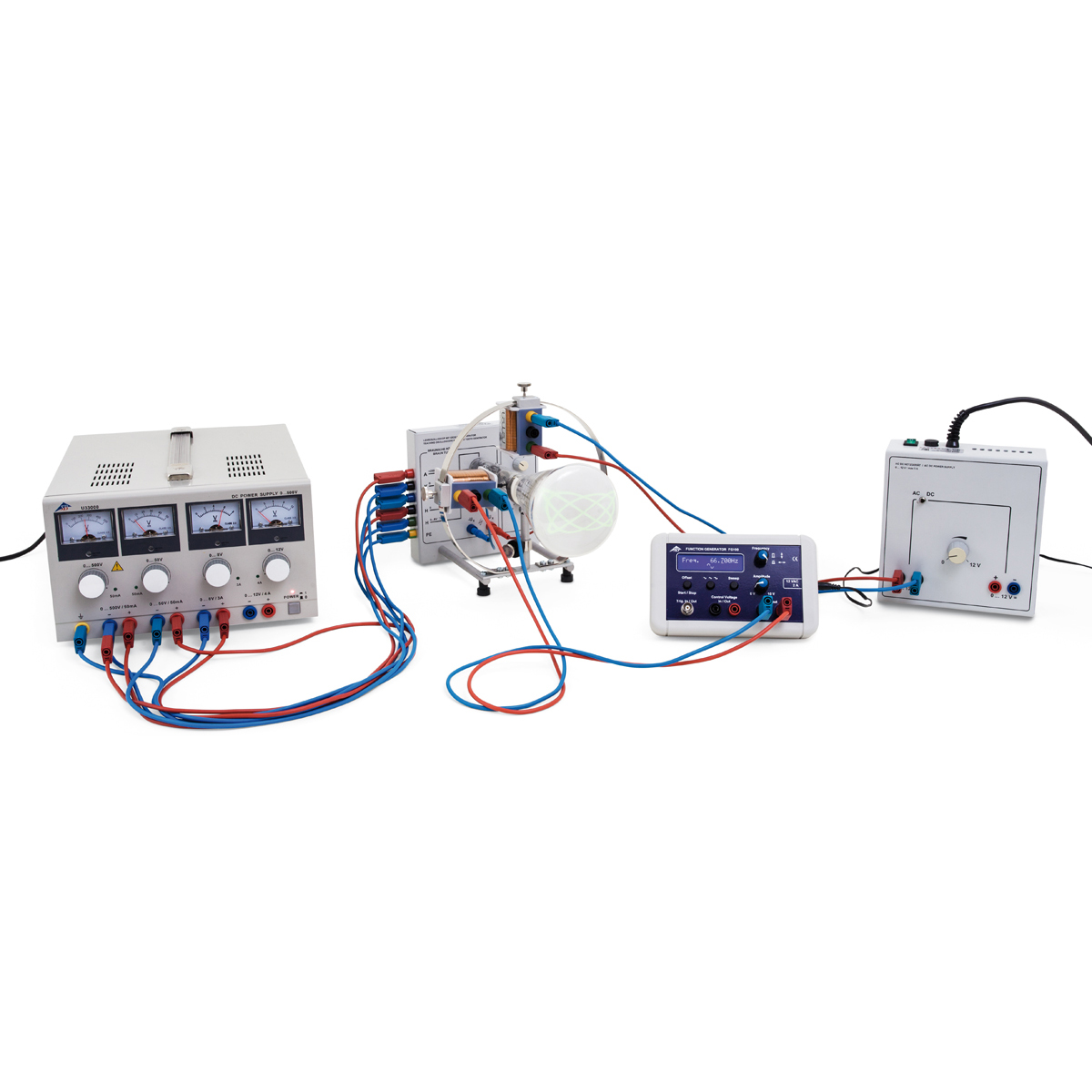

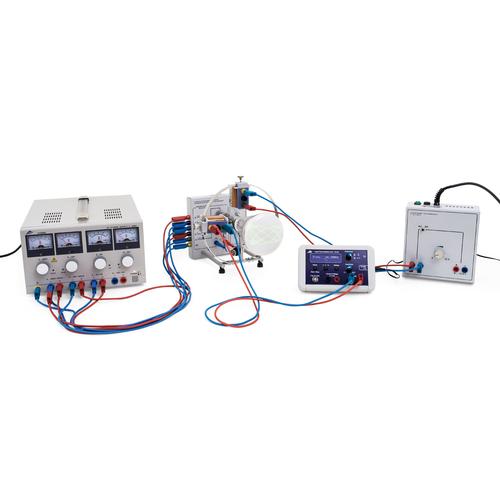

Nell’esperimento, due bobine identiche percorse da corrente vengono posizionate all’esterno del tubo di Braun modificato per scopi didattici. La deflessione del fascio di elettroni nei campi magnetici delle bobine viene osservata sullo schermo fluorescente del tubo sotto forma di spostamenti del punto luminoso. Il campo magnetico della bobina orizzontale produce uno spostamento verticale del fascio, mentre il campo magnetico della bobina verticale produce uno spostamento orizzontale.
In questo modo è possibile verificare la frequenza di rete: un campo magnetico in una delle bobine, alternato alla frequenza di rete, allunga il punto luminoso in una linea verticale o orizzontale. Se entrambe le bobine sono collegate in parallelo a questa sorgente di corrente alternata, appare una linea retta con un angolo di 45°. Se le bobine sono collegate in antiparallelo, la linea appare con un angolo di −45° rispetto alla verticale. Di conseguenza, gli spostamenti del punto luminoso causati dai due campi magnetici si sovrappongono, producendo una linea retta.
Le indagini possono essere estese anche a campi magnetici alternati con frequenze diverse. Le figure di Lissajous ora visibili sullo schermo fluorescente dipendono fortemente dal rapporto di frequenze dei due campi magnetici e dalla loro relazione di fase. Se il rapporto di frequenze è vicino a un rapporto razionale semplice, è possibile osservare una figura chiusa che cambia solo leggermente nel tempo. Questi cambiamenti nel tempo diventano ancora più piccoli quanto più il rapporto di frequenze si avvicina a un rapporto razionale semplice esatto. La loro forma esatta dipende anche dalla differenza di fase tra i campi magnetici.

Art. No.: 8000671 [UE3070850-115]
