Oscilloscopio didattico

Descrizione
Utilizzato nei seguenti esperimenti

Questo oscilloscopio didattico dimostra la deflessione di un fascio di elettroni da parte di campi elettrico e magnetico, illustrando i principi di funzionamento utilizzati nei primi televisori e nei classici oscilloscopi da laboratorio. Offre un modo dettagliato per studiare e illustrare la configurazione, le caratteristiche e la funzione di una delle prime versioni di un tubo a raggi catodici (CRT), noto anche come tubo di Braun.

Applicazioni ed esperimenti:_..

I seguenti argomenti possono essere esplorati utilizzando questo tubo elettronico riempito di gas neon e parzialmente evacuato:_..
•	Propagazione rettilinea degli elettroni in una regione priva di campo
•	Deflessione dei fasci di elettroni in un campo elettrico
•	Deflessione dei fasci di elettroni in un campo magnetico
•	Lente magnetica
•	Sfasamento, sovrapposizione di campi magnetici, figure di Lissajous
•	Determinazione della carica specifica dell’elettrone
•	Determinazione della velocità degli elettroni

Informazioni sul prodotto:_..

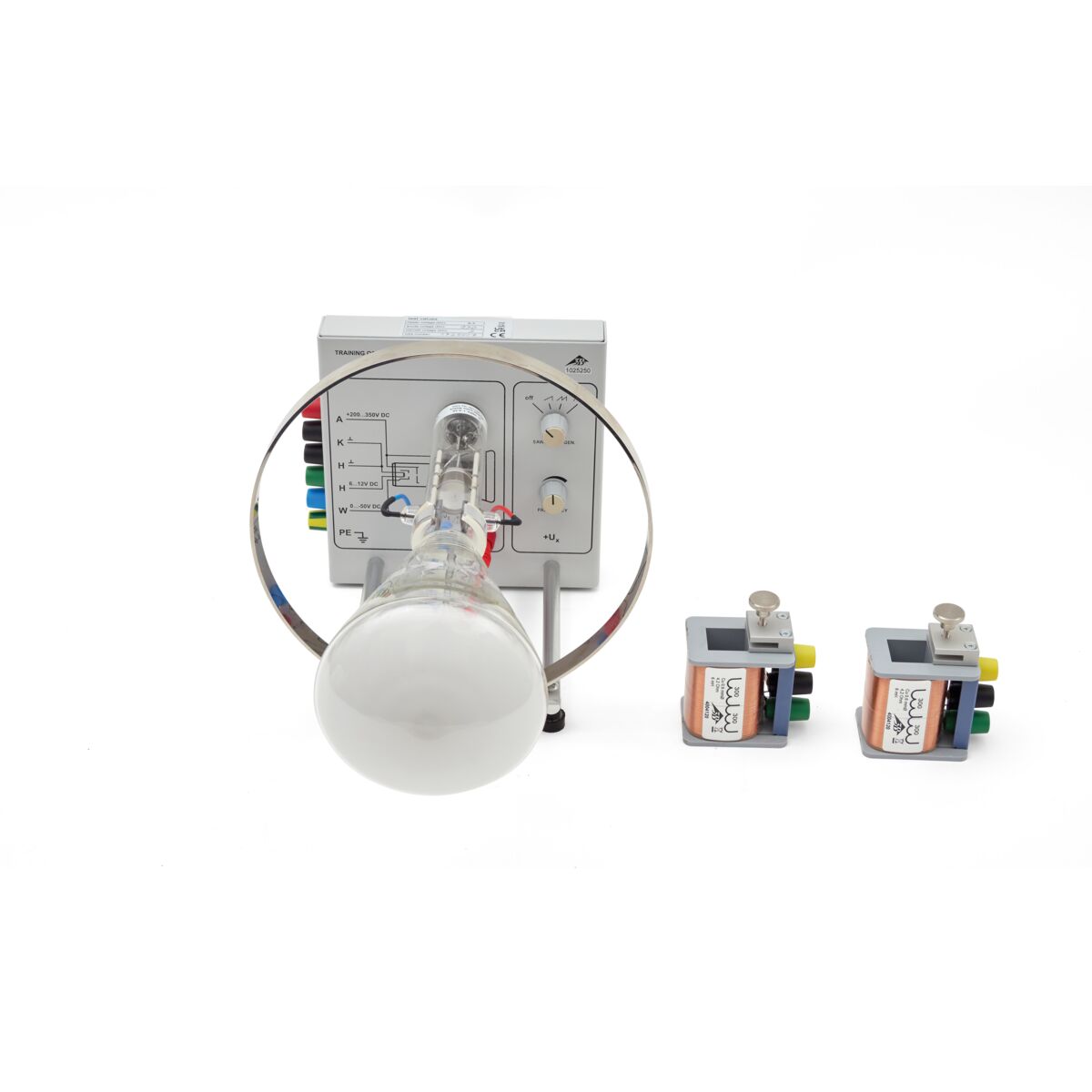

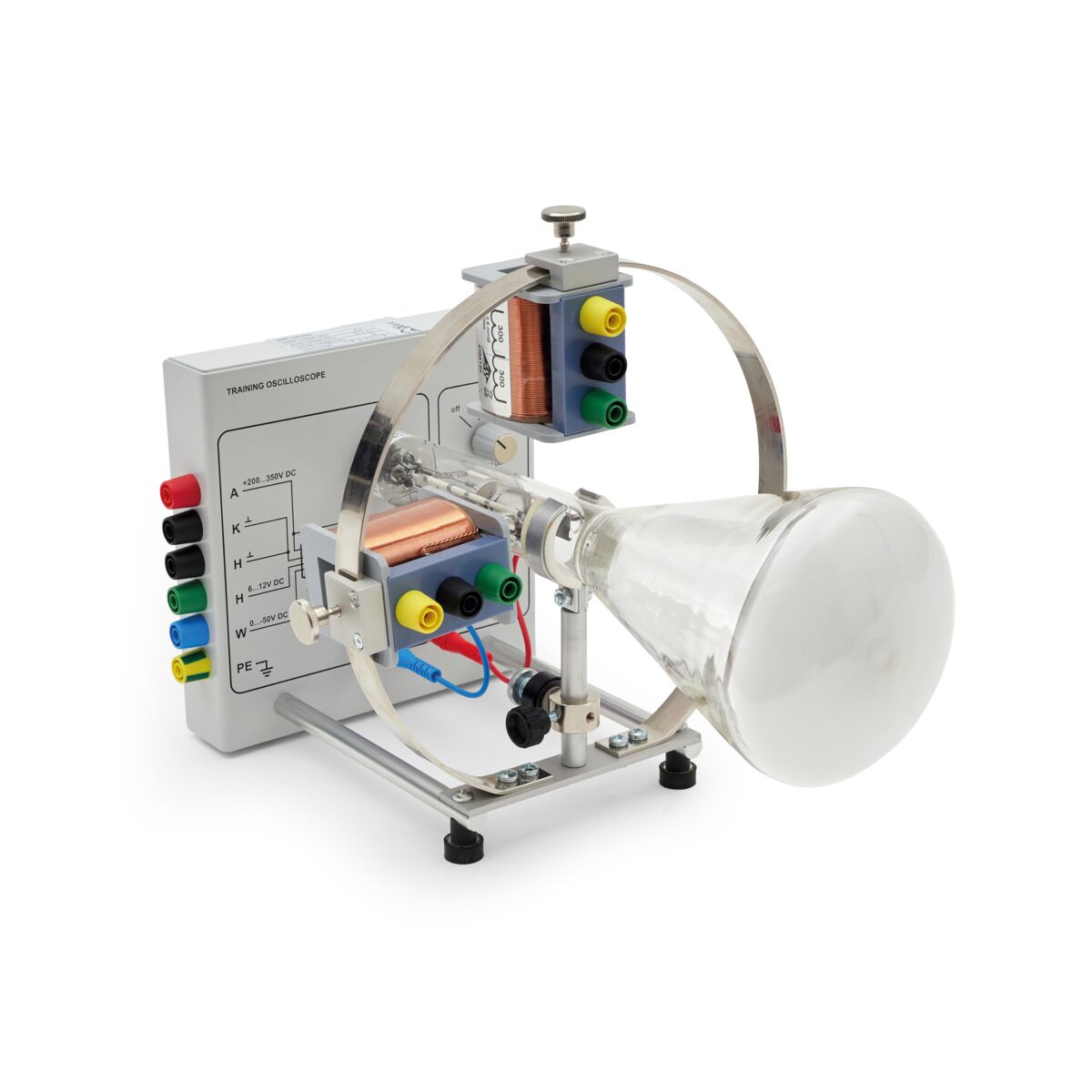

Questo tubo di Braun modificato per scopi didattici è montato sull’elettronica di controllo tramite una base di connessione. L’elettronica di controllo regola l’alimentazione di tensione. Il suo alloggiamento è dotato di un anello metallico al quale sono fissate le bobine di deflessione. Lo schema di collegamento è stampato sull’alloggiamento dell’elettronica di controllo.

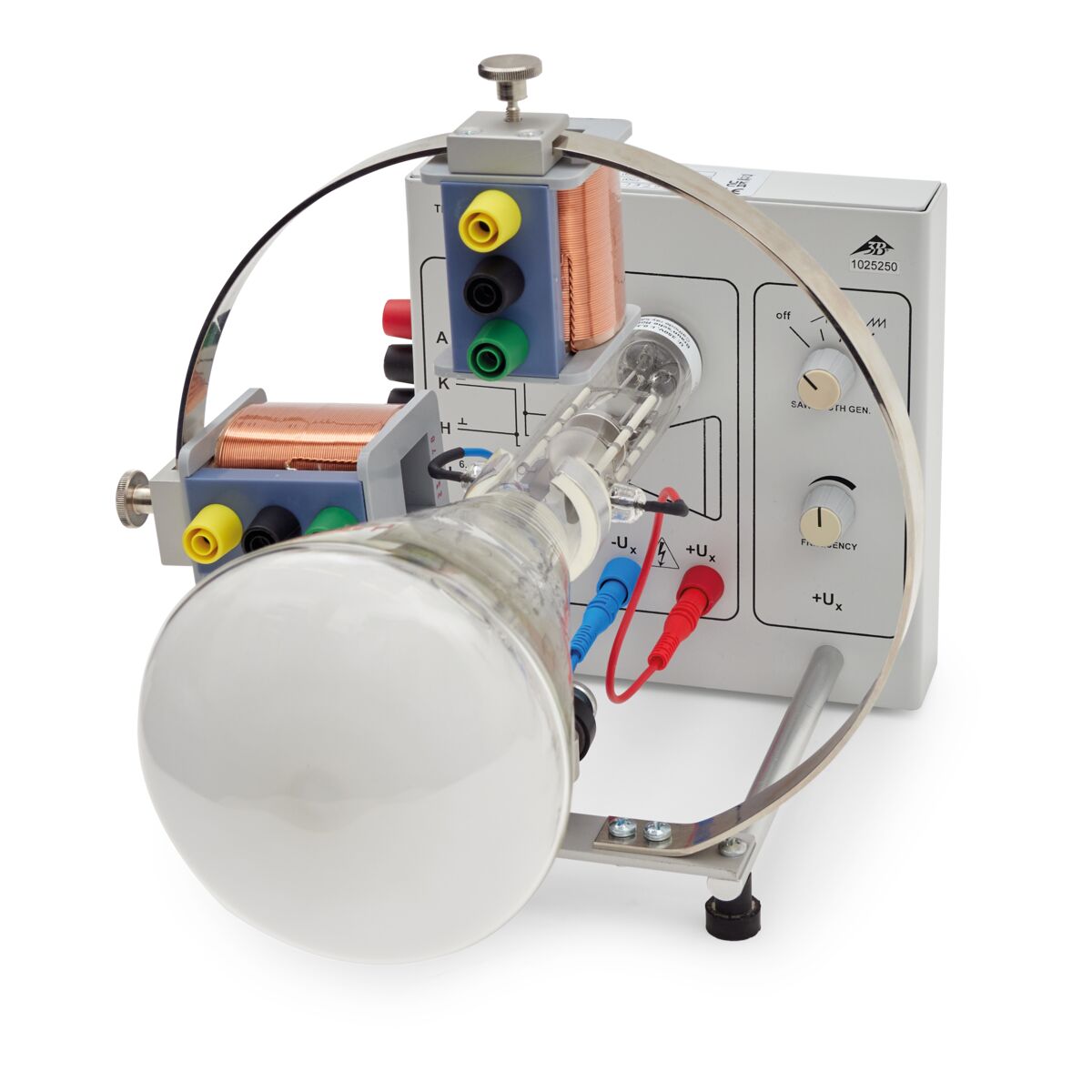

Il fascio di elettroni in questo tubo elettronico può essere deviato da un campo elettrico generato da piastre di deflessione. Le piastre di deflessione sono allineate parallelamente al fascio di elettroni e integrate nel tubo. Il fascio di elettroni può anche essere deviato da un campo magnetico generato da due bobine esterne montate sull’anello metallico.
Un cilindro di Wehnelt all’interno del tubo focalizza il fascio di elettroni. Un riempimento di gas di gas neon e uno schermo fluorescente consentono di osservare il fascio di elettroni all’interno del tubo.
Un generatore a dente di sega regolabile in continuo, anch’esso collegato alle piastre di deflessione, può essere utilizzato per analizzare e visualizzare processi dipendente dal tempo.

Dati tecnici:_..

Tubo di Braun:_..
Tensione anodica:	200 V – 350 V DC
Corrente anodica:	max. 1 mA
Tensione di filamento:	6,3 V DC
Corrente di filamento:	0,3 A
Tensione di Wehnelt:	0 V – -50 V DC
Dimensioni della piastra di deflessione:	ca. 12 mm x 20 mm
Distanza tra le piastre di deflessione:	ca. 14 mm
Sensibilità di deflessione elettrica:	0,2 mm/V
Gas residuo:	neon
Pressione del gas:	10^-4 hPa
Diametro dello schermo:	ca. 100 mm
Lunghezza del tubo:	ca. 260 mm

Bobine di deflessione:_..
Numero di spire:	ogni bobina: 300 + 300 spire
Resistenza in corrente continua:	4,2 Ω
Induttanza L:	6 mH

Tensioni a dente di sega:_..
V_pp:	100 V
Frequenza di sweep:	3,5 Hz – 650 Hz, regolabile in continuo

Massa:	ca. 1,6 kg
