Esperimento:
Oscilloscopio didattico I
(115 V, 50/60 Hz)

4.149,22 € IVA inclusa

Spedizione nazionale gratuita

Fai una domanda

Descrizione
Accessori

Applicazioni ed esperimenti:_..

Vengono trattati i seguenti argomenti:_..
•	Studio della deflessione di un fascio di elettroni in un campo elettrico
•	Studio della deflessione di un fascio di elettroni in un campo magnetico
•	Dimostrazione della visualizzazione dei segnali su un oscilloscopio utilizzando il segnale periodico di un generatore di funzioni
•	Taratura del regolatore di frequenza del generatore a dente di sega

Descrizione dell’esperimento:_..

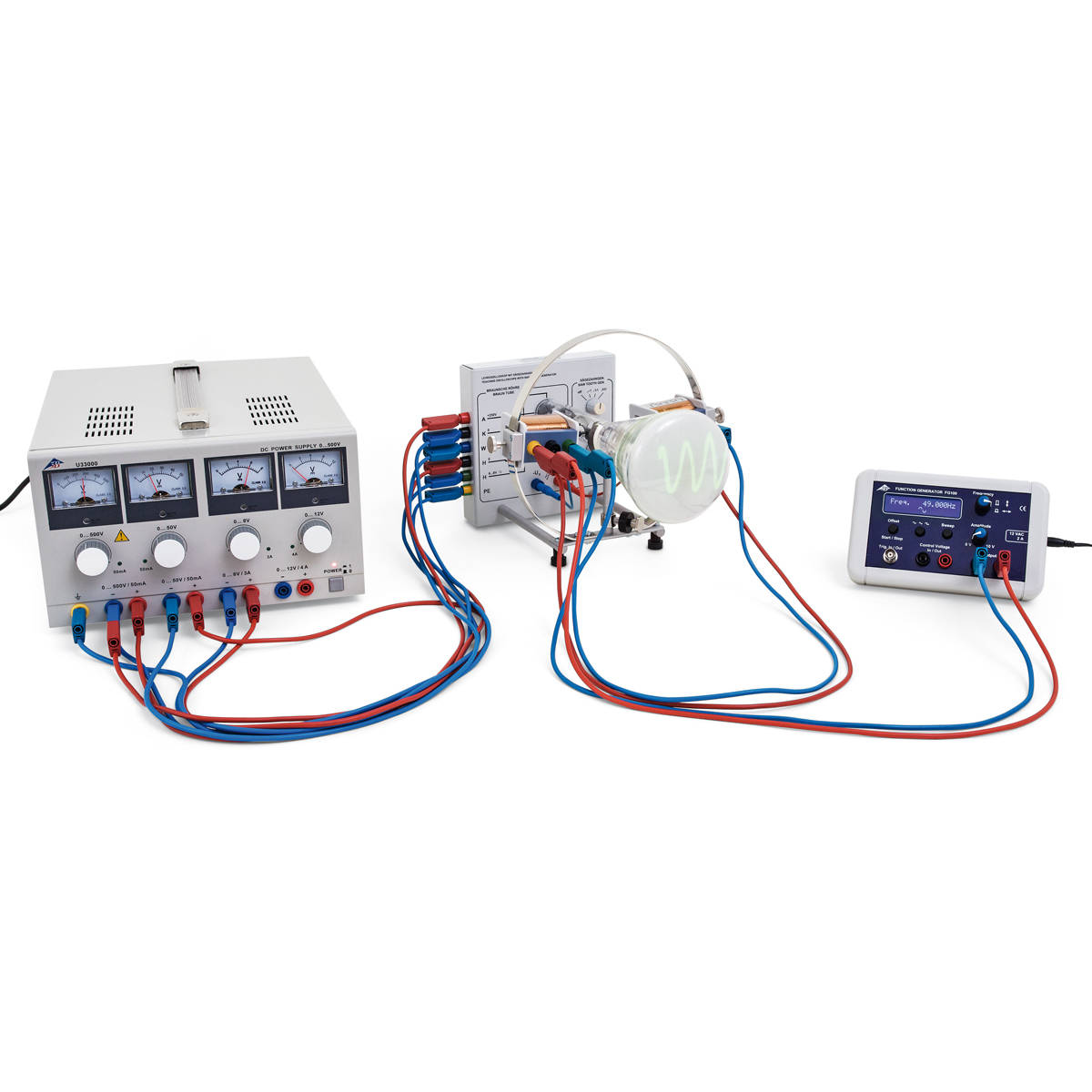

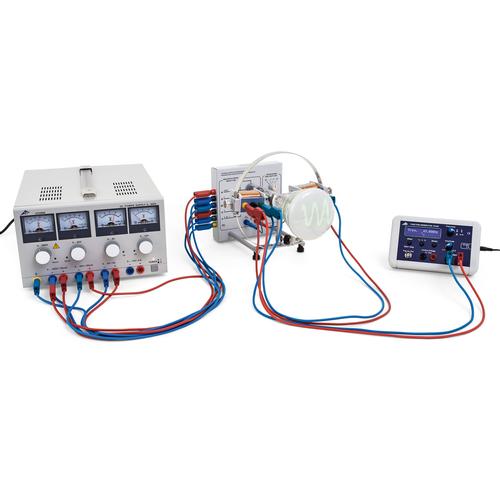

L’oscilloscopio didattico viene utilizzato per studiare i principi fisici della visualizzazione a risoluzione temporale dei segnali elettrici su uno schermo fluorescente. In un tubo di Braun modificato per scopi didattici viene generato un fascio di elettroni focalizzato, e il suo punto d'impatto sullo schermo fluorescente è visibile come una macchia luminosa verde. Quando il fascio di elettroni viene deflesso da una tensione a dente di sega applicata tra una coppia di piastre di deflessione, si muove a velocità costante da sinistra a destra attraverso lo schermo e poi torna al punto di partenza. Questo processo viene ripetuto ciclicamente a una frequenza regolabile. La tensione dipendente dal tempo da visualizzare viene applicata a una bobina situata all’esterno del tubo, facendo sì che il fascio venga deflesso verticalmente nel campo magnetico della bobina. La dipendenza temporale del segnale viene risolta mediante il movimento orizzontale simultaneo del fascio di elettroni e visualizzata sullo schermo fluorescente.

Art. No.: 8000669 [UE3070800-115]
