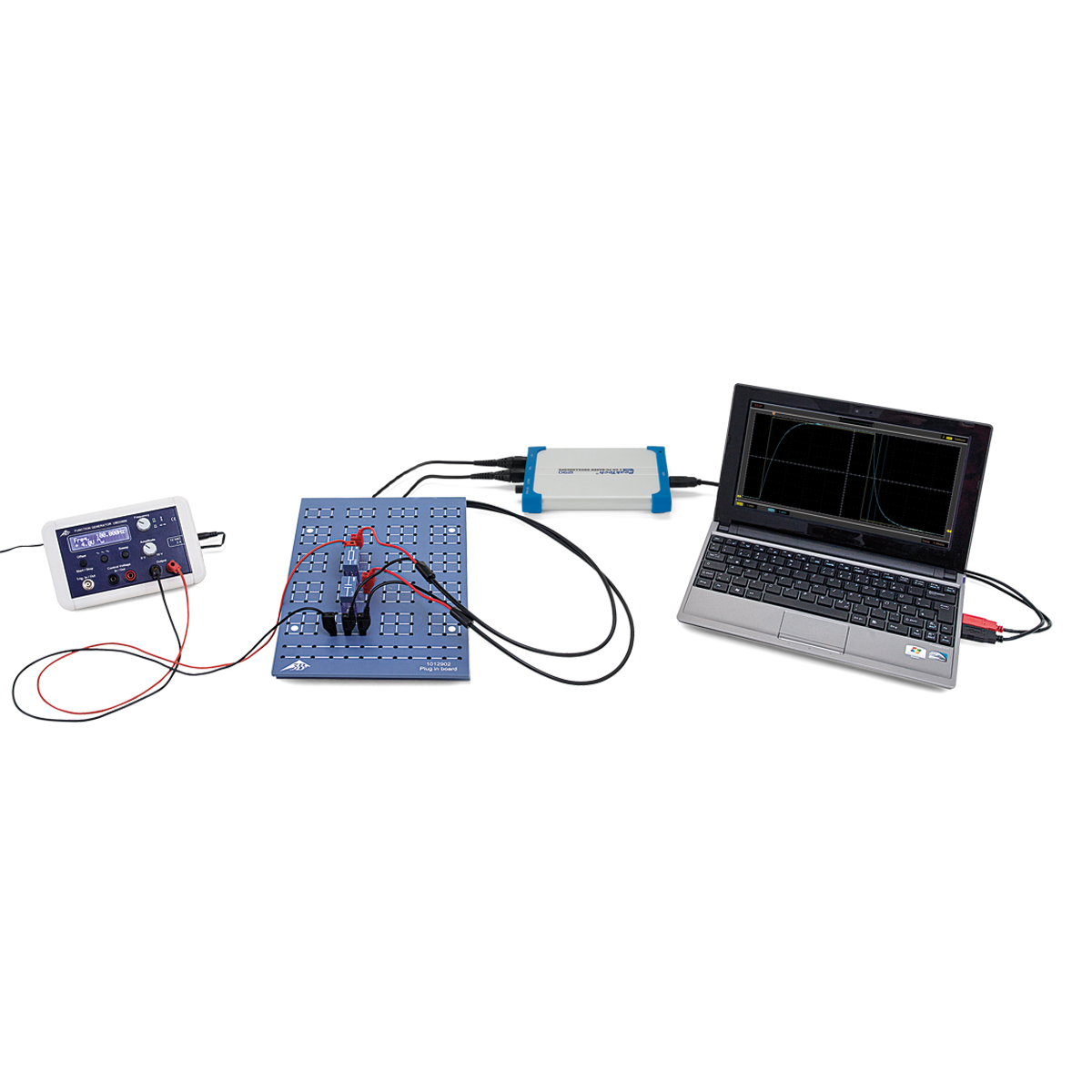

![Esperimento:
Carica e scarica di un condensatore
(115 V, 50/60 Hz), 8000634 [UE3050101-115], Corrente continua e alternata](/imagelibrary/UE3050101-115/UE3050101-115_01_Esperimento-Carica-e-scarica-di-un-condensatore-115-V-5060-Hz.jpg)
![Esperimento:
Carica e scarica di un condensatore
(115 V, 50/60 Hz), 8000634 [UE3050101-115], Corrente continua e alternata](/thumblibrary/UE3050101-115/UE3050101-115_01_1200_1200_Esperimento-Carica-e-scarica-di-un-condensatore-115-V-5060-Hz.jpg)
Esperimento:
Carica e scarica di un condensatore
(115 V, 50/60 Hz)
Scopo: Analisi dell’andamento della tensione durante la carica e la scarica di un condensatore
In un circuito a corrente continua attraverso un condensatore passa corrente solo durante l’accensione o lo spegnimento. Tramite la corrente, il condensatore viene caricato all’accensione, fino al raggiungimento della tensione applicata, e scaricato allo spegnimento, finché la tensione non ha raggiunto lo zero. L’andamento della tensione del condensatore può essere rappresentato come funzione esponenziale, ovvero nel tempo di dimezzamento T1/2, la tensione del condensatore si riduce della metà. Lo stesso tempo trascorre per la diminuzione dalla metà ad un quarto e da un quarto ad un ottavo. Il tempo di dimezzamento è proporzionale a capacità e resistenza.
Art. No.: 8000634 [UE3050101-115]
