Oktatási oszcilloszkóp

Leírás
A következő kísérletekben használják

Ez az oktatási oszcilloszkóp bemutatja az elektronsugár elektromos és mágneses tér általi eltérítését, szemléltetve a korai televíziókészülékekben és a klasszikus laboratóriumi oszcilloszkópokban alkalmazott működési elveket. Részletes lehetőséget kínál a katódsugárcső (CRT) egyik legkorábbi változatának — más néven Braun-cső — felépítésének, jellemzőinek és működésének tanulmányozására és ismertetésére.

Alkalmazások és kísérletek:_..

A következő témák vizsgálhatók ezzel a neongázzal töltött, részlegesen evakuált elektroncsővel:_..
•	Az elektronok egyenes vonalú terjedése mezőmentes tartományban
•	Elektronnyalábok eltérítése elektromos térben
•	Elektronnyalábok eltérítése mágneses térben
•	Mágneses lencse
•	Fáziseltolódás, mágneses mezők szuperpozíciója, Lissajous-ábrák
•	Az elektron fajlagos töltésének meghatározása
•	Az elektronsebesség meghatározása

Termékinformáció:_..

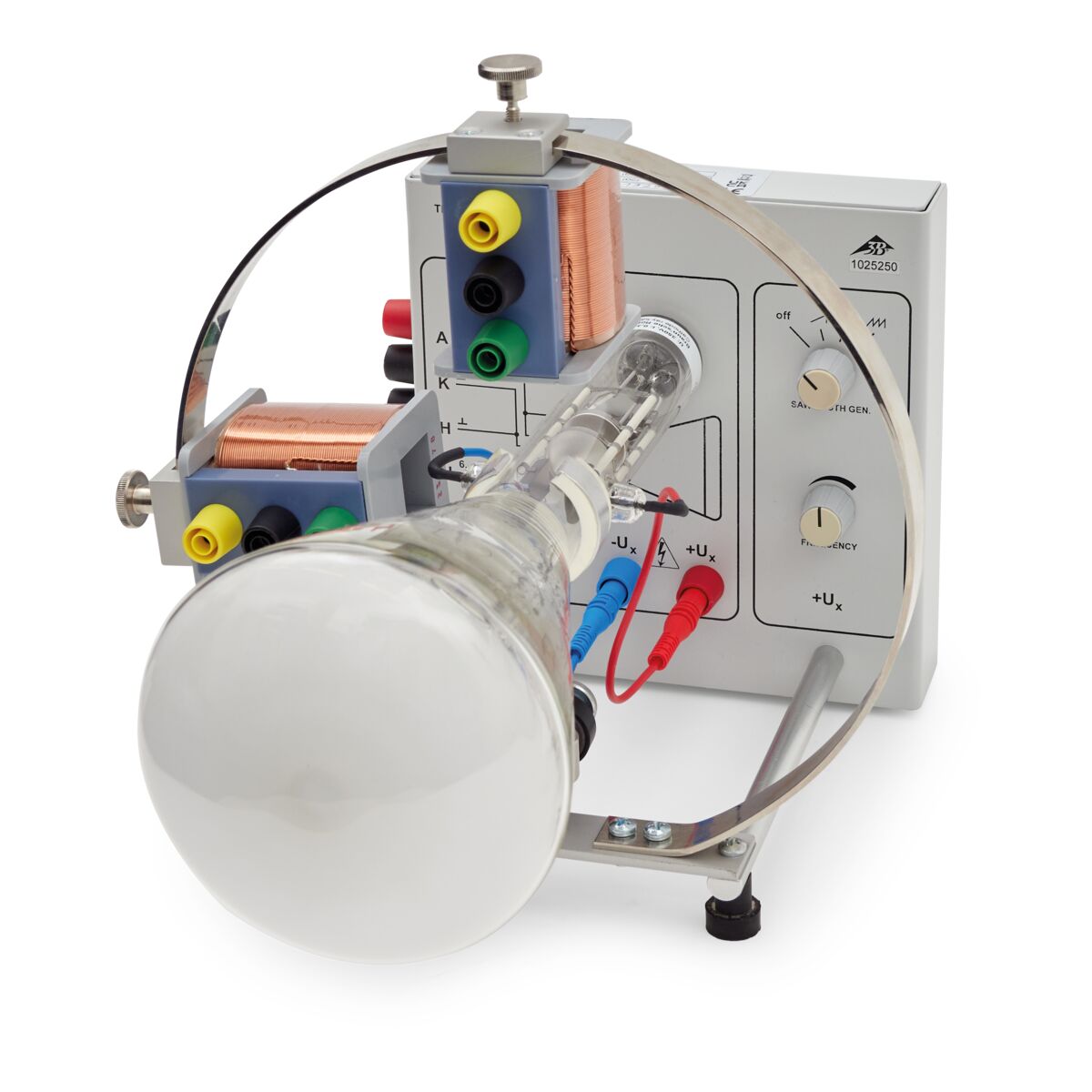

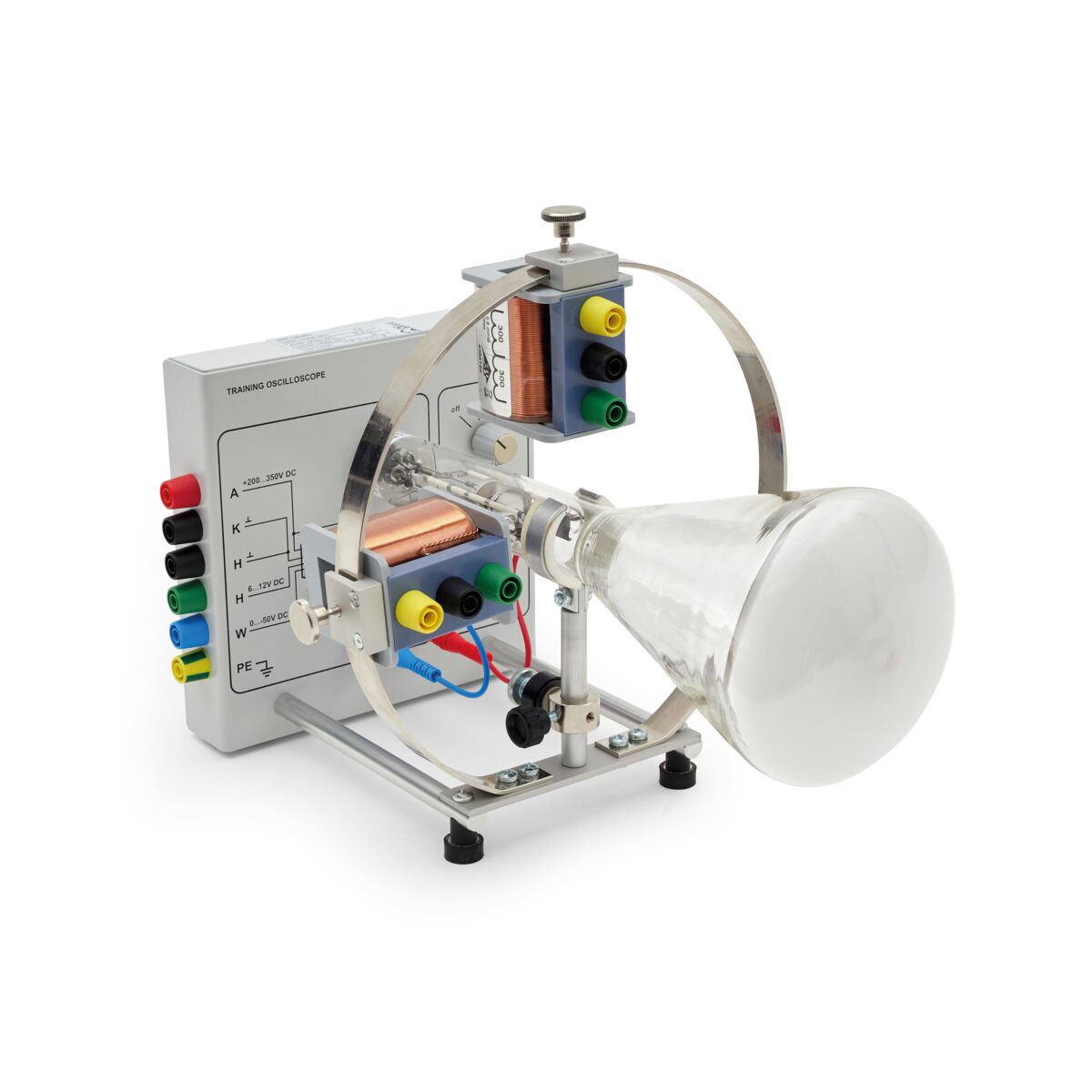

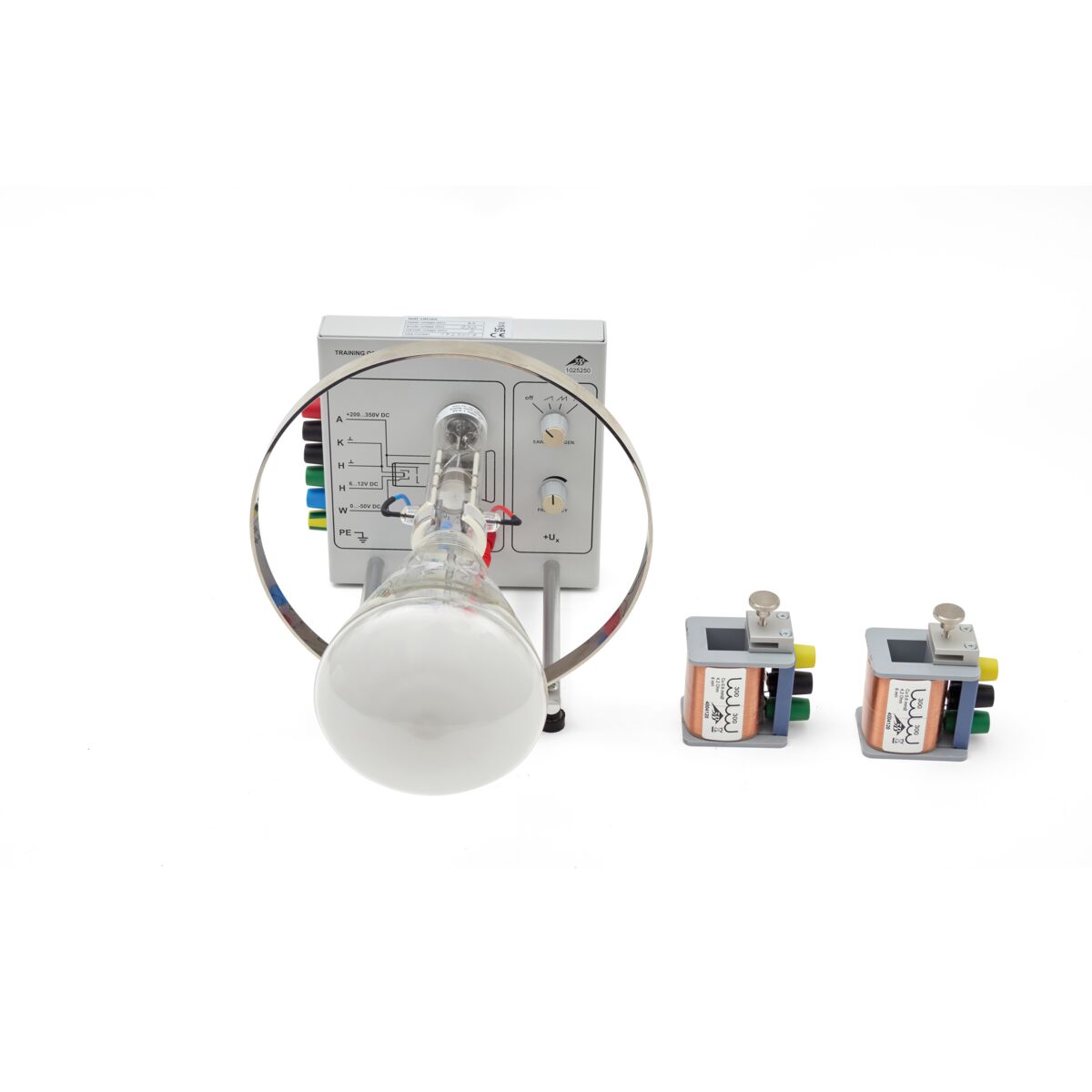

Ez a didaktikai célokra átdolgozott Braun-cső a vezérlőelektronikára egy csatlakozóaljzaton keresztül van felszerelve. A vezérlőelektronika szabályozza a feszültségellátást. A ház egy fémgyűrűvel van ellátva, amelyhez az eltérítőtekercsek vannak rögzítve. A bekötési rajz a vezérlőelektronika házára van nyomtatva.
Az elektronsugár ebben az elektroncsőben egy elektromos térrel téríthető el, amelyet eltérítő lemezek hoznak létre. Az eltérítő lemezek az elektronsugárral párhuzamosan vannak igazítva és a csőbe vannak integrálva. Az elektronsugár egy mágneses térrel is eltéríthető, amelyet két, a fémgyűrűre szerelt külső tekercs hoz létre.
A cső belsejében található Wehnelt-henger fókuszálja az elektronsugarat. A neongáz-töltés és egy fluoreszcens ernyő lehetővé teszi az elektronsugár megfigyelését a csőben.
Egy fokozatmentesen állítható fűrészfog-generator, amely szintén az eltérítő lemezekhez van csatlakoztatva, időfüggő folyamatok elemzésére és megjelenítésére használható.

Műszaki adatok:_..

Braun-cső:_..
Anódfeszültség:	200 V – 350 V DC
Anódáram:	max. 1 mA
Fűtőfeszültség:	6,3 V DC
Fűtőáram:	0,3 A
Wehnelt-feszültség:	0 V – -50 V DC
Eltérítő lemez méretei:	kb. 12 mm x 20 mm
Eltérítő lemezek távolsága:	kb. 14 mm
Elektromos eltérítési érzékenység:	0,2 mm/V
Maradékgáz:	neon
Gáznyomás:	10^-4 hPa
Képernyőátmérő:	kb. 100 mm
Csőhossz:	kb. 260 mm

Eltérítőtekercsek:_..
Menetszám:	mindegyik tekercs: 300 + 300 menet
Egyenáramú ellenállás:	4,2 Ω
Induktivitás L:	6 mH

Fűrészfogfeszültségek:_..
V_pp:	100 V
Seprési frekvencia:	3,5 Hz – 650 Hz, fokozatmentesen állítható

Tömeg:	kb. 1,6 kg
