Kísérlet:
Oktatási oszcilloszkóp I

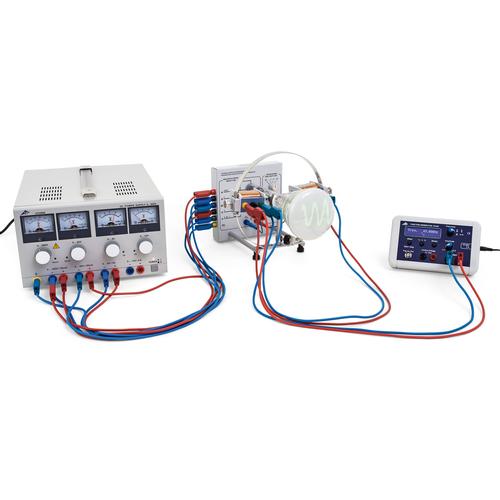

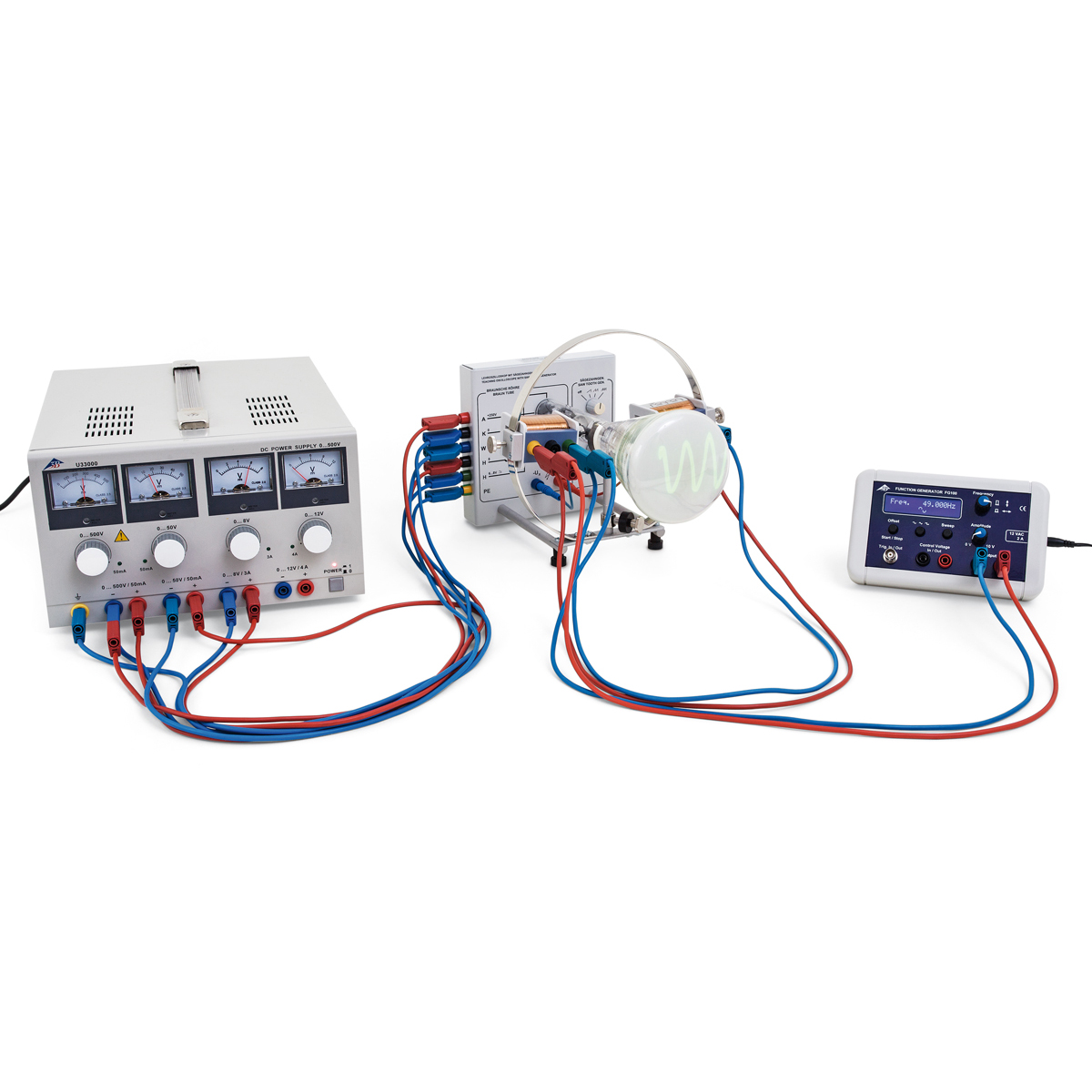

Kísérlet: Oktatási oszcilloszkóp I, 8000670 [UE3070800-230], Kísérletek elektroncsővel
1 792 732,00 Ft

Voltage:

115V, 50/60 Hz
230V, 50/60 Hz


Alkalmazások és kísérletek: ..
A következő témák kerülnek tárgyalásra:..
• Elektronsugár eltérítésének vizsgálata elektromos térben
• Elektronsugár eltérítésének vizsgálata mágneses térben
• Jelek megjelenítésének bemutatása oszcilloszkópon, függvénygenerátor periodikus jelének felhasználásával
• A fűrészfog-generátor frekvenciaszabályozójának kalibrálása

Kísérlet leírása: ..
Az oktatási oszcilloszkóp a fizikai alapelvek tanulmányozására szolgál az elektromos jelek idő szerinti megjelenítésének fluoreszcens ernyőn történő vizsgálatához. Egy didaktikai célokra átdolgozott Braun-csőben fókuszált elektronsugár jön létre, és annak becsapódási pontja a fluoreszcens ernyőn zöld fényfoltként látható. Amikor az elektronsugarat egy fűrészfogfeszültség téríti el, amelyet egy pár eltérítő lemez közé kapcsolnak, a sugár állandó sebességgel halad balról jobbra az ernyőn, majd visszatér a kiindulópontba. Ez a folyamat egy beállítható frekvencián ciklikusan ismétlődik. A megjelenítendő időfüggő feszültséget a csövön kívül elhelyezett tekercsre kapcsolják, amelynek hatására a sugár függőlegesen eltérül a tekercs mágneses terében. A jel időfüggése az elektronsugár egyidejű vízszintes mozgása révén feloldható, és a fluoreszcens ernyőn jelenik meg.
Kódszám: 8000670 [UE3070800-230]
Márka 3B Scientific

Dokumentáció

PDF Termékleírás - Kísérlet: Oktatási oszcilloszkóp I - UE3070800-230 [8000670]
  • Személyre szabott tanácsadás
Ügyfélszolgálat telefonszáma
+ 36 1 431 09 14
Kosárba

Tartozékok

Oktatási oszcilloszkóp, 1025250, Elektroncsövek – D Típus

Oktatási oszcilloszkóp

1025250
Egységár
913 384,00 Ft
DC hálózati tápegység, 0 – 500 V, 1003308 [U33000-230], Tápegységek

DC hálózati tápegység,
0 – 500 V

1003308 [U33000-230]
Egységár
437 515,00 Ft
FG 100 függvénygenerátor – 1 mHz-től 100 kHz-ig, 1009957 [U8533600-230], Függvény generátor

FG 100 függvénygenerátor –
1 mHz-től 100 kHz-ig

1009957 [U8533600-230]
Egységár
388 493,00 Ft
Biztonsági kísérleti kábelek, 32 A, 75 cm, 15 db-os készlet., 1002843 [U138021], Kísérleti kábelek

Biztonsági kísérleti kábelek, 32 A, 75 cm,
15 db-os készlet.

1002843 [U138021]
Egységár
53 340,00 Ft
Kosárba
