Kísérlet:
Oktatási oszcilloszkóp II
(115 V, 50/60 Hz)

2 093 214,00 Ft

Kérdés a termékkel kapcsolatosan

Leírás
Tartozékok

Alkalmazások és kísérletek:_..

A következő témák kerülnek tárgyalásra:_..
•	Váltakozó mágneses terek szuperpozíciója azonos és különböző frekvenciákkal, valamint a fényes pont elmozdulásának megfigyelése az elektroncső fluoreszcens ernyőjén
•	A hálózati frekvencia ellenőrzése
•	Zárt Lissajous-ábrák generálása

Kísérlet leírása:_..

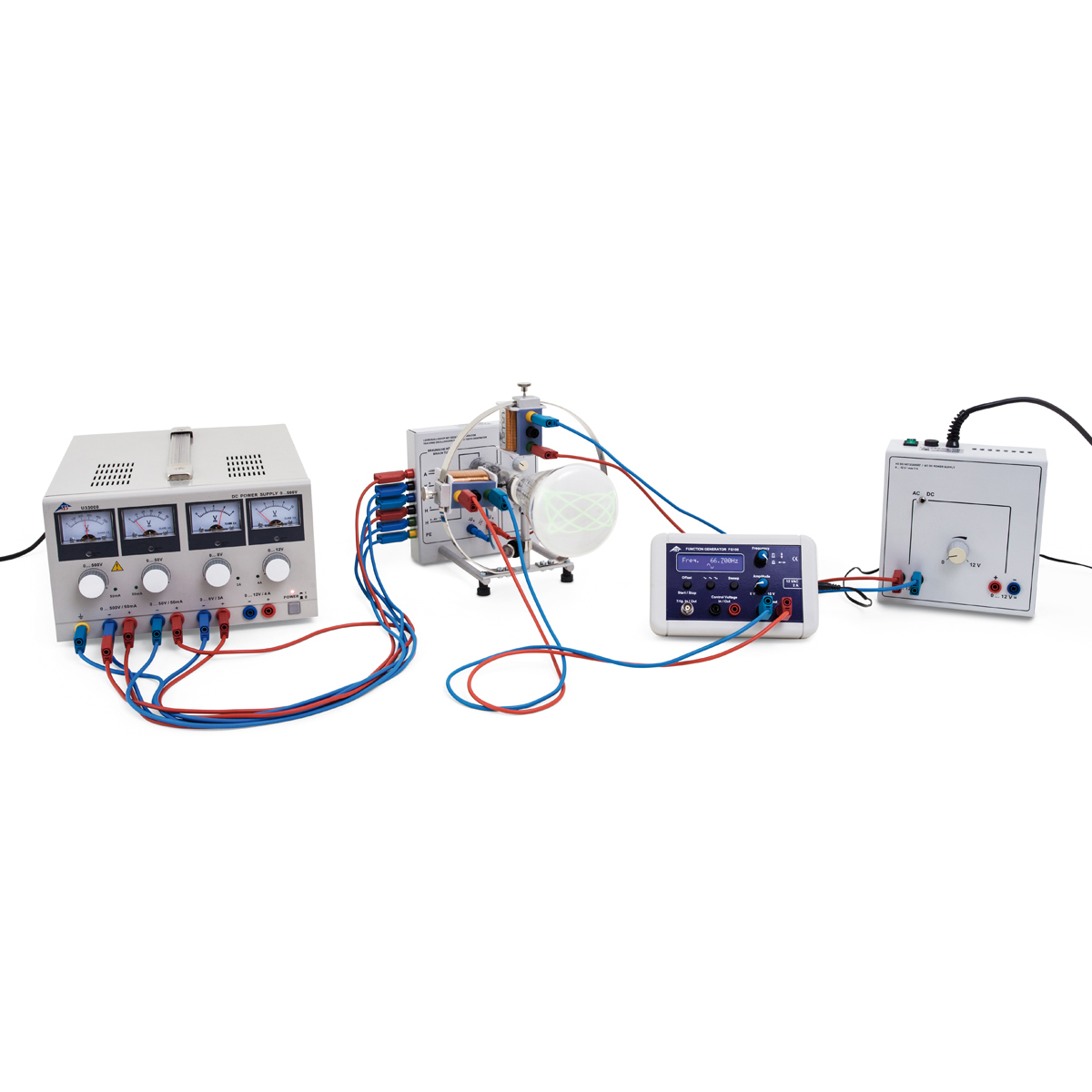

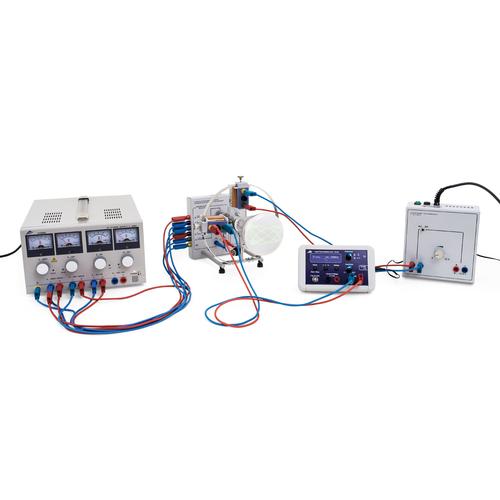

A kísérletben két azonos áramjárta tekercset helyeznek el a didaktikai célokra átdolgozott Braun-csövön kívül. Az elektronsugár eltérítését a tekercsek mágneses tereiben a cső fluoreszcens ernyőjén a fényes pont elmozdulásaiként figyelik meg. A vízszintes tekercs mágneses tere a nyaláb függőleges elmozdulását hozza létre, míg a függőleges tekercs mágneses tere vízszintes elmozdulást hoz létre.
Ily módon a hálózati frekvencia ellenőrizhető: az egyik tekercsben a hálózati frekvenciával váltakozó mágneses tér a fényes pontot függőleges vagy vízszintes vonallá nyújtja. Ha mindkét tekercs párhuzamosan van csatlakoztatva ehhez a váltakozó áramú áramforráshoz, egy 45°-os szögben álló egyenes vonal jelenik meg. Ha a tekercsek ellenpárhuzamosan vannak csatlakoztatva, a vonal −45°-os szögben jelenik meg a függőlegeshez képest. Ennek eredményeként a fényes pontnak a két mágneses tér által okozott elmozdulásai szuperponálódnak, és egyenes vonalat hoznak létre.
A vizsgálatok váltakozó mágneses terekre is kiterjeszthetők, különböző frekvenciákkal. A fluoreszcens ernyőn most látható Lissajous-ábrák erősen függenek a két mágneses tér frekvenciaarányától és fázisviszonyától. Ha a frekvenciaarány közel van egy egyszerű racionális arányhoz, zárt ábra figyelhető meg, amely az idő múlásával csak kismértékben változik. Ezek az időbeli változások annál kisebbek, minél inkább megközelíti a frekvenciaarány a pontos egyszerű racionális arányt. Pontos alakjuk a mágneses terek közötti fáziskülönbségtől is függ.

Kódszám: 8000671 [UE3070850-115]
