Osciloscópio didático

Descrição
Utilizado nos seguintes experimentos

Este osciloscópio didático demonstra a deflexão de um feixe de elétrons por campos elétricos e magnéticos, ilustrando os princípios de funcionamento utilizados nos primeiros televisores e nos osciloscópios de laboratório clássicos. Ele oferece uma forma detalhada de estudar e explicar a configuração, as características e a função de uma das primeiras versões de um tubo de raios catódicos (CRT), também conhecido como tubo de Braun.

Aplicações e experimentos:_..

Os seguintes tópicos podem ser explorados usando este tubo eletrônico preenchido com gás neônio e parcialmente evacuado:_..
•	Propagação retilínea dos elétrons em uma região sem campo
•	Deflexão de feixes de elétrons em um campo elétrico
•	Deflexão de feixes de elétrons em um campo magnético
•	Lente magnética
•	Deslocamento de fase, superposição de campos magnéticos, figuras de Lissajous
•	Determinação da carga específica do elétron
•	Determinação da velocidade dos elétrons

Informação do produto:_..

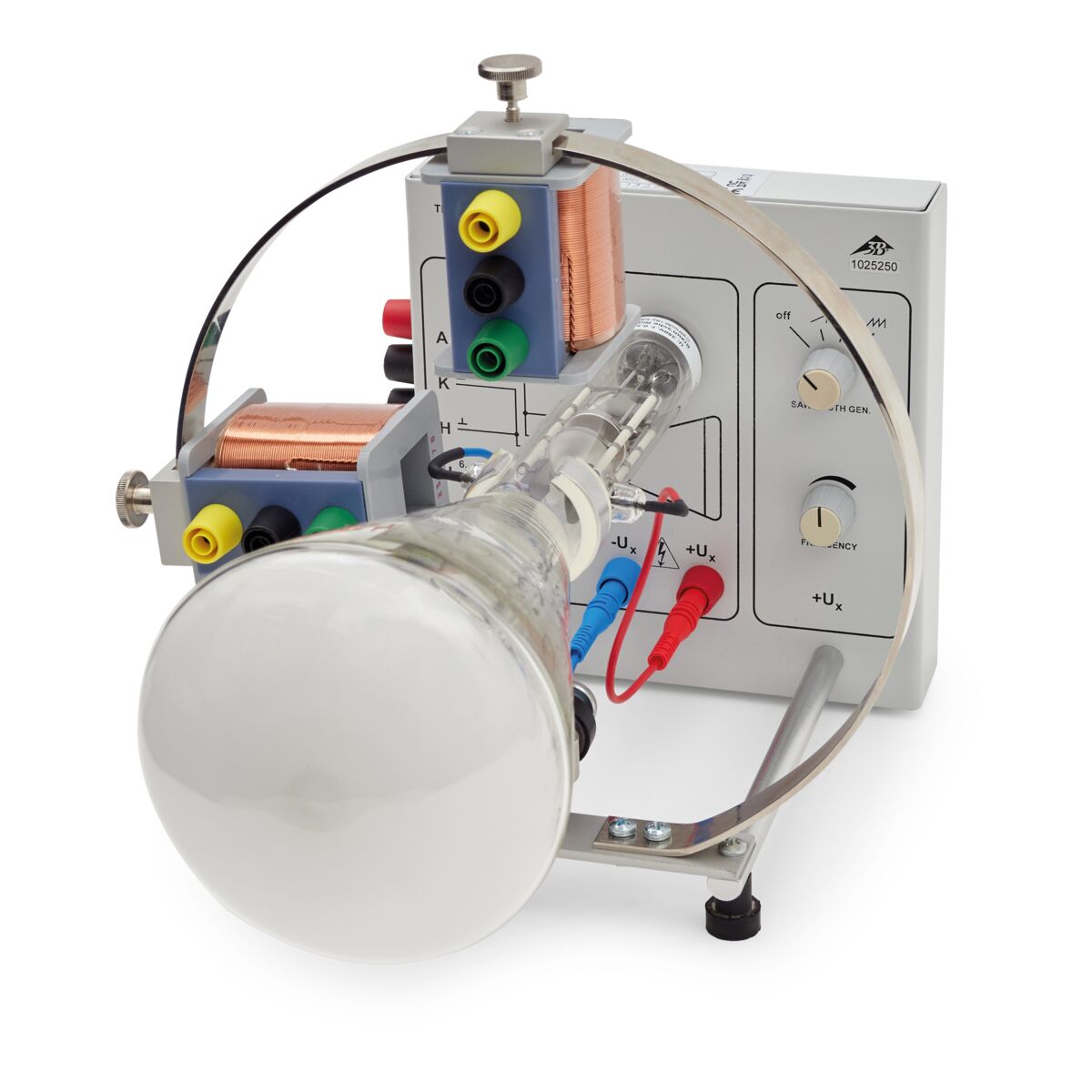

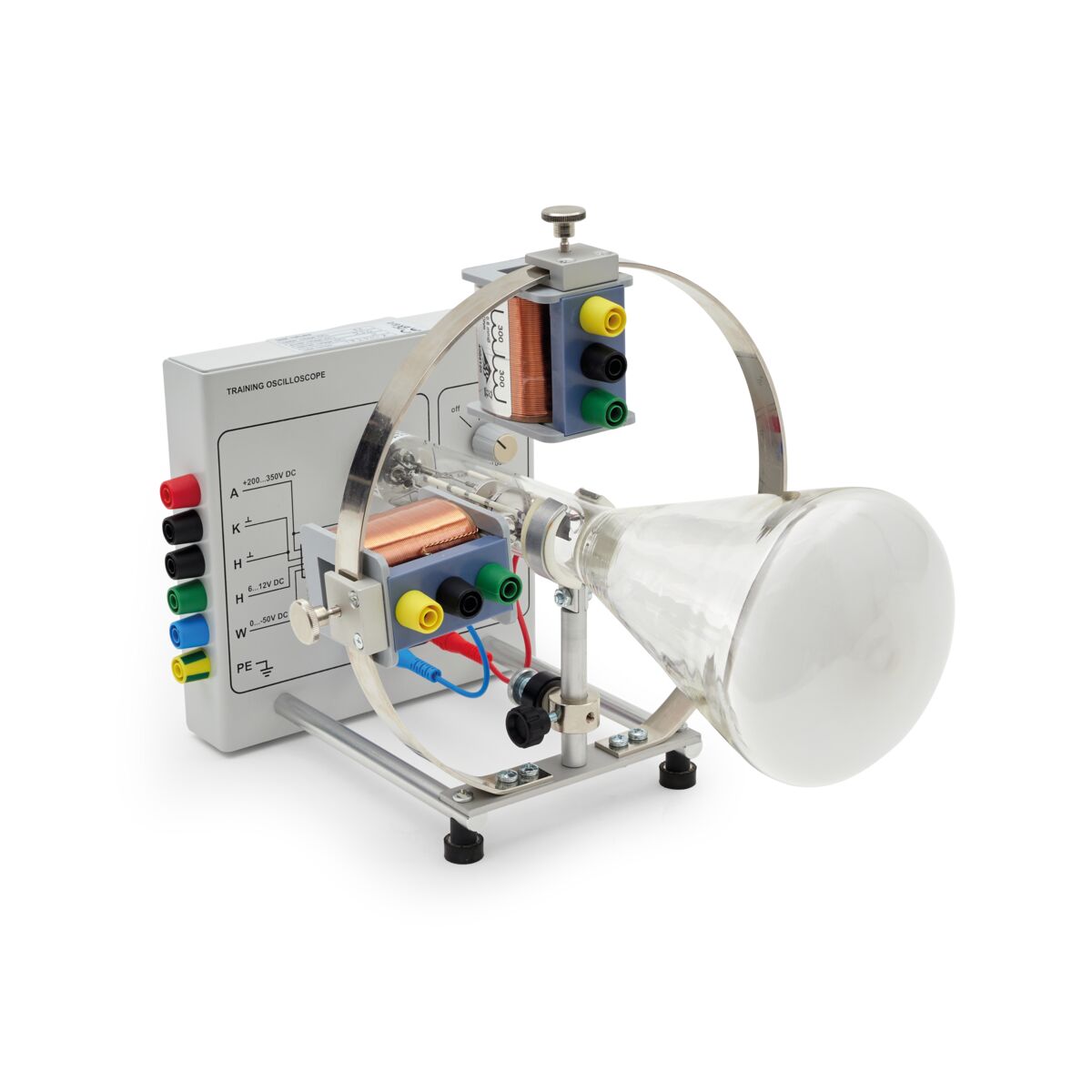

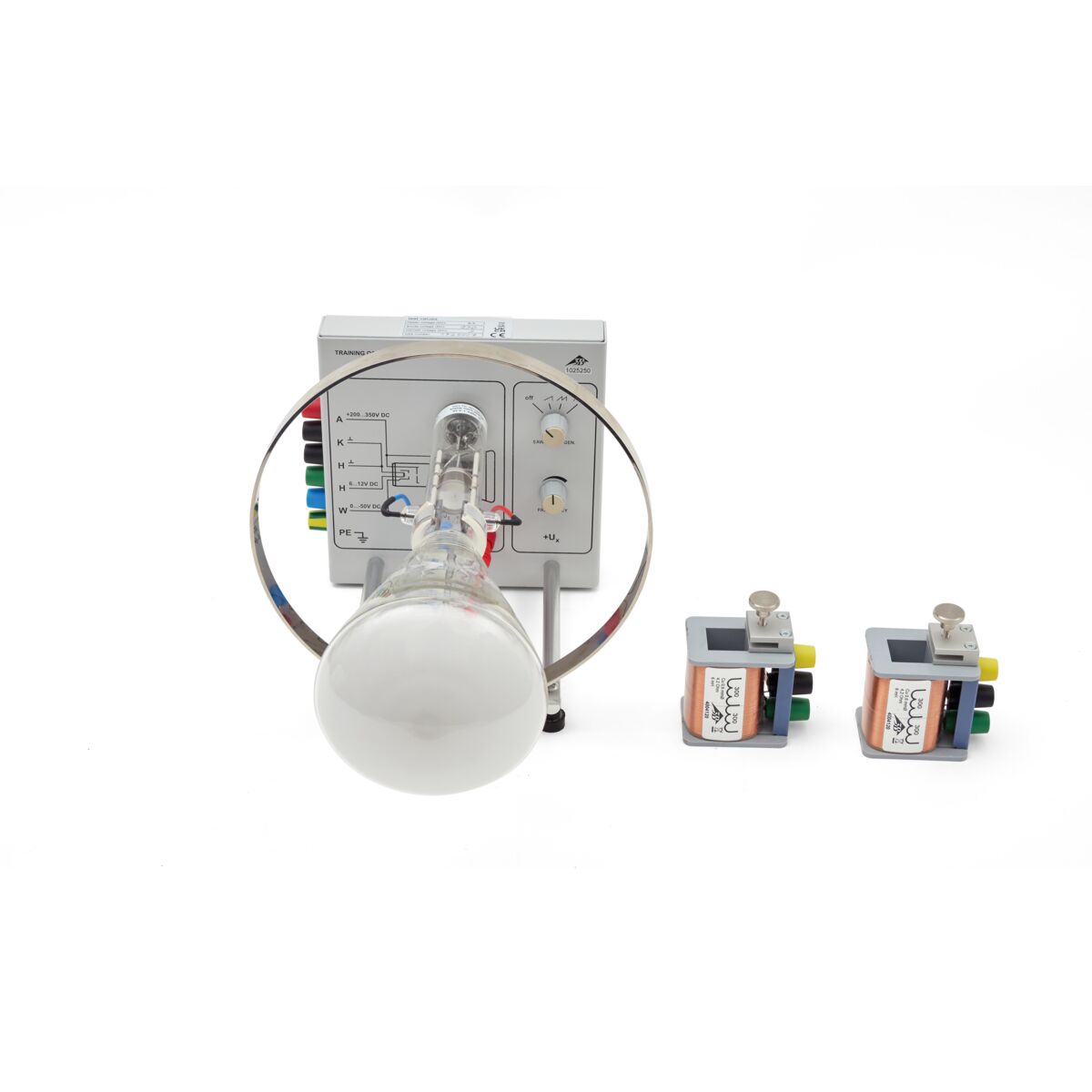

Este tubo de Braun modificado para fins didáticos é montado na eletrônica de controle por meio de uma base de conexão. A eletrônica de controle regula a alimentação de tensão. Sua carcaça é equipada com um anel metálico ao qual as bobinas de deflexão são fixadas. O esquema de ligação está impresso na carcaça da eletrônica de controle.
O feixe de elétrons neste tubo eletrônico pode ser desviado por um campo elétrico gerado por placas defletoras. As placas defletoras estão alinhadas paralelamente ao feixe de elétrons e integradas no tubo. O feixe de elétrons também pode ser desviado por um campo magnético gerado por duas bobinas externas montadas no anel metálico.
Um cilindro de Wehnelt no interior do tubo focaliza o feixe de elétrons. Um enchimento de gás de gás neônio e uma tela fluorescente permitem observar o feixe de elétrons no interior do tubo.
Um gerador dente de serra ajustável continuamente, também conectado às placas defletoras, pode ser utilizado para analisar e visualizar processos dependentes do tempo.

Dados técnicos:_..

Tubo de Braun:_..
Tensão anódica:	200 V – 350 V CC
Corrente anódica:	máx. 1 mA
Tensão do filamento:	6,3 V CC
Corrente de filamento:	0,3 A
Tensão de Wehnelt:	0 V – -50 V CC
Dimensões da placa defletora:	aprox. 12 mm x 20 mm
Distância entre placas defletoras:	aprox. 14 mm
Sensibilidade de deflexão elétrica:	0,2 mm/V
Gás residual:	neônio
Pressão do gás:	10^-4 hPa
Diâmetro da tela:	aprox. 100 mm
Comprimento do tubo:	aprox. 260 mm

Bobinas de deflexão:_..
Número de espiras:	cada bobina: 300 + 300 espiras
Resistência de corrente contínua:	4,2 Ω
Indutância L:	6 mH

Tensões dente de serra:_..
V_pp:	100 V
Frequência de varredura:	3,5 Hz – 650 Hz, ajustável continuamente

Massa:	aprox. 1,6 kg
