Experimento:
Osciloscópio didático I
(115 V, 50/60 Hz)

Solicitar Orçamento

Ops, este produto está indisponível no momento. Para receber uma estimativa de sua disponibilidade em estoque, clique no campo “Dúvidas” e retornaremos seu contato o mais breve possível!

Dúvidas

Descrição
Componentes

Aplicações e experimentos:_..

São abordados os seguintes temas:_..
•	Estudo da deflexão de um feixe de elétrons em um campo elétrico
•	Estudo da deflexão de um feixe de elétrons em um campo magnético
•	Demonstração da visualização de sinais em um osciloscópio utilizando o sinal periódico de um gerador de funções
•	Calibração do regulador de frequência do gerador dente de serra

Descrição do experimento:_..

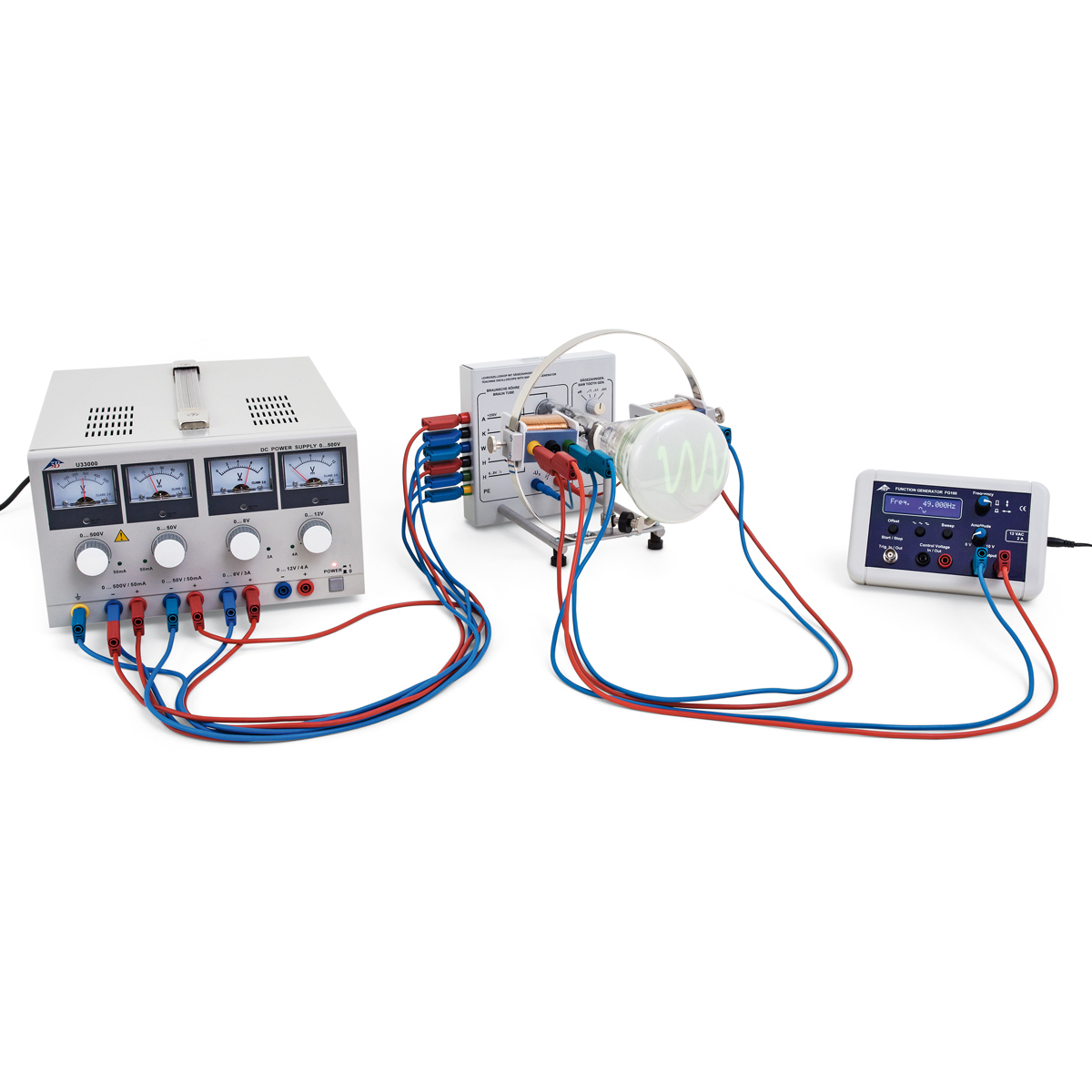

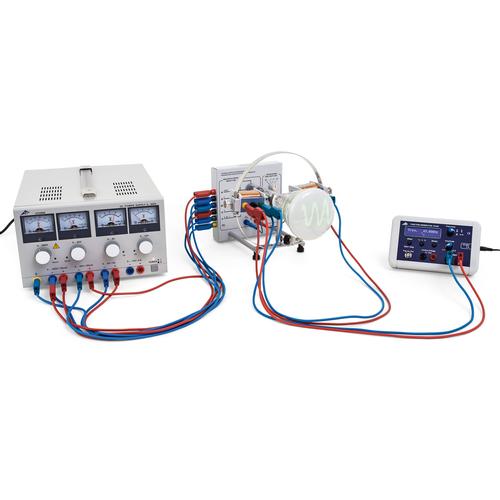

O osciloscópio didático é utilizado para estudar os princípios físicos da visualização com resolução temporal de sinais elétricos em uma tela fluorescente. Em um tubo de Braun modificado para fins didáticos, é gerado um feixe de elétrons focalizado, e seu ponto de impacto na tela fluorescente é visível como uma mancha luminosa verde. Quando o feixe de elétrons é defletido por uma tensão dente de serra aplicada entre um par de placas defletoras, ele se move a velocidade constante da esquerda para a direita através da tela e depois retorna ao ponto de partida. Esse processo é repetido ciclicamente em uma frequência ajustável. A tensão dependente do tempo a ser visualizada é aplicada a uma bobina localizada fora do tubo, fazendo com que o feixe seja defletido verticalmente no campo magnético da bobina. A dependência temporal do sinal é resolvida pelo movimento horizontal simultâneo do feixe de elétrons e visualizada na tela fluorescente.

Por favor notar que os impostos estão inclusos.

Código do Produto: 8000669 [UE3070800-115]
