Experimento:
Osciloscópio didático II
(115 V, 50/60 Hz)

Solicitar Orçamento

Ops, este produto está indisponível no momento. Para receber uma estimativa de sua disponibilidade em estoque, clique no campo “Dúvidas” e retornaremos seu contato o mais breve possível!

Dúvidas

Descrição
Componentes

Aplicações e experimentos:_..

São abordados os seguintes temas:_..
•	Superposição de campos magnéticos alternados com frequências idênticas e diferentes, e observação do deslocamento do ponto luminoso na tela fluorescente do tubo eletrônico
•	Verificação da frequência da rede
•	Geração de figuras de Lissajous fechadas

Descrição do experimento:_..

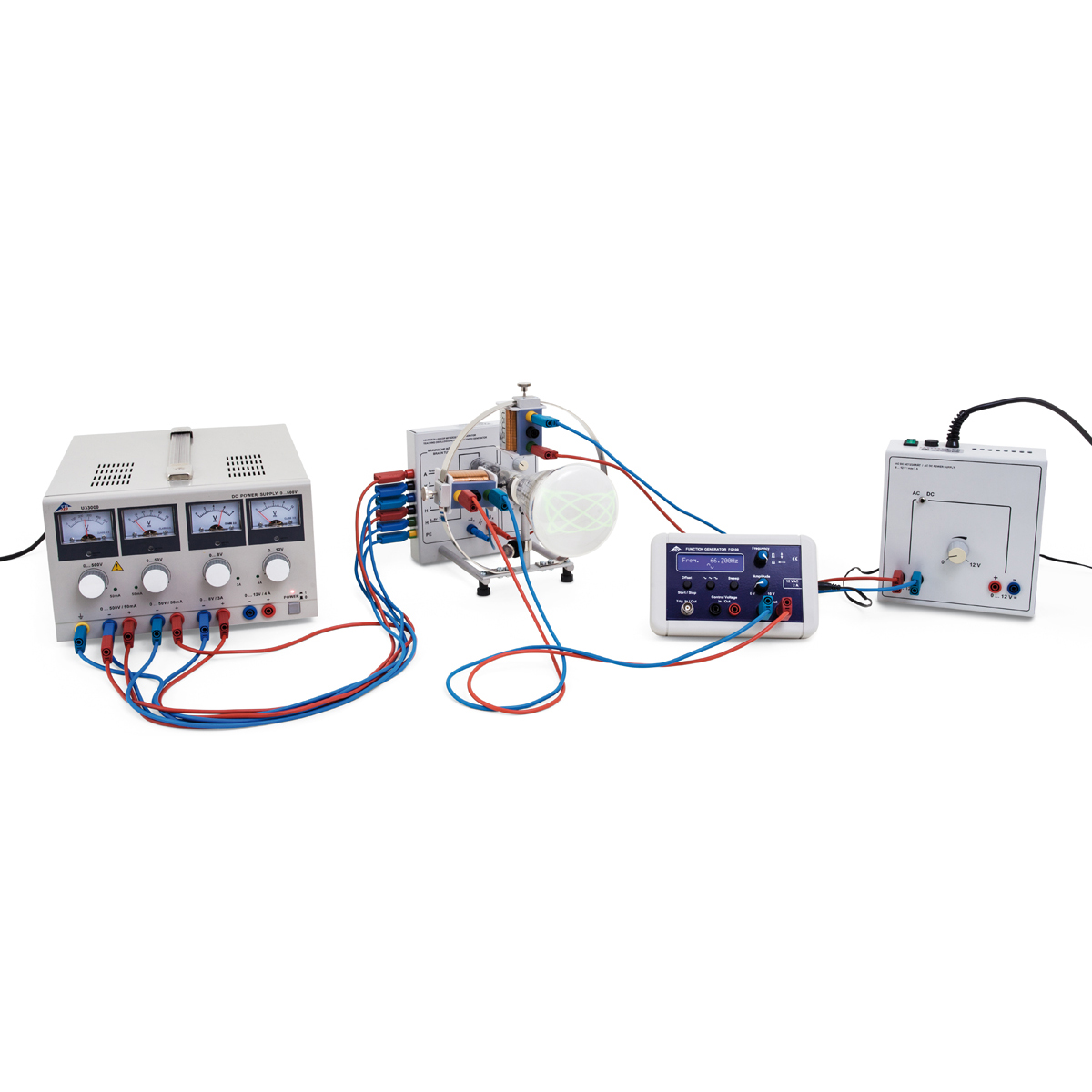

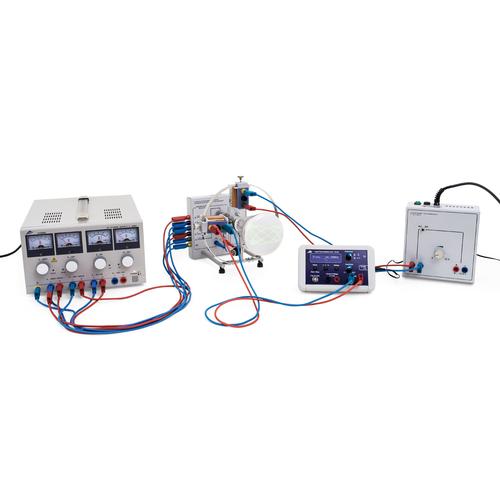

No experimento, duas bobinas idênticas percorridas por corrente elétrica são posicionadas fora do tubo de Braun modificado para fins didáticos. A deflexão do feixe de elétrons nos campos magnéticos das bobinas é observada na tela fluorescente do tubo como deslocamentos do ponto luminoso. O campo magnético da bobina horizontal produz um deslocamento vertical do feixe, enquanto o campo magnético da bobina vertical produz um deslocamento horizontal.
Dessa forma, a frequência da rede pode ser verificada: um campo magnético em uma das bobinas, alternando na frequência da rede, estica o ponto luminoso em uma linha vertical ou horizontal. Se ambas as bobinas forem conectadas em paralelo a esta fonte de corrente alternada, aparece uma linha reta em um ângulo de 45°. Se as bobinas forem conectadas em antiparalelo, a linha aparece em um ângulo de −45° em relação à vertical. Como resultado, os deslocamentos do ponto luminoso causados pelos dois campos magnéticos são sobrepostos, produzindo uma linha reta.
As investigações também podem ser estendidas a campos magnéticos alternados com frequências diferentes. As figuras de Lissajous agora visíveis na tela fluorescente dependem fortemente da relação de frequências dos dois campos magnéticos e de sua relação de fase. Se a relação de frequências estiver próxima de uma relação racional simples, pode ser observada uma figura fechada que muda apenas ligeiramente ao longo do tempo. Essas mudanças ao longo do tempo tornam-se ainda menores quanto mais a relação de frequências se aproxima de uma relação racional simples exata. Sua forma exata também depende da diferença de fase entre os campos magnéticos.

Por favor notar que os impostos estão inclusos.

Código do Produto: 8000671 [UE3070850-115]
