Aplicações e experimentos: .. |
|
São abordados os seguintes temas:.. |
|
• |
Estudo da deflexão de um feixe de elétrons em um campo elétrico |
|
• |
Estudo da deflexão de um feixe de elétrons em um campo magnético |
|
• |
Demonstração da visualização de sinais em um osciloscópio utilizando o sinal periódico de um gerador de funções |
|
• |
Calibração do regulador de frequência do gerador dente de serra |
|
Descrição do experimento: .. |
O osciloscópio didático é utilizado para estudar os princípios físicos da visualização com resolução temporal de sinais elétricos em uma tela fluorescente. Em um tubo de Braun modificado para fins didáticos, é gerado um feixe de elétrons focalizado, e seu ponto de impacto na tela fluorescente é visível como uma mancha luminosa verde. Quando o feixe de elétrons é defletido por uma tensão dente de serra aplicada entre um par de placas defletoras, ele se move a velocidade constante da esquerda para a direita através da tela e depois retorna ao ponto de partida. Esse processo é repetido ciclicamente em uma frequência ajustável. A tensão dependente do tempo a ser visualizada é aplicada a uma bobina localizada fora do tubo, fazendo com que o feixe seja defletido verticalmente no campo magnético da bobina. A dependência temporal do sinal é resolvida pelo movimento horizontal simultâneo do feixe de elétrons e visualizada na tela fluorescente.
Por favor notar que os impostos estão inclusos.

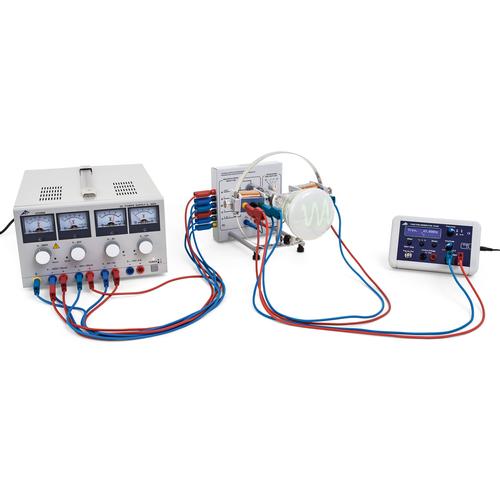

![Experimento:
Osciloscópio didático I, 8000670 [UE3070800-230], Experiências com tubos de electrões](/imagelibrary/UE3070800-230/UE3070800-230_01_Experimento-Osciloscopio-didatico-I.jpg)

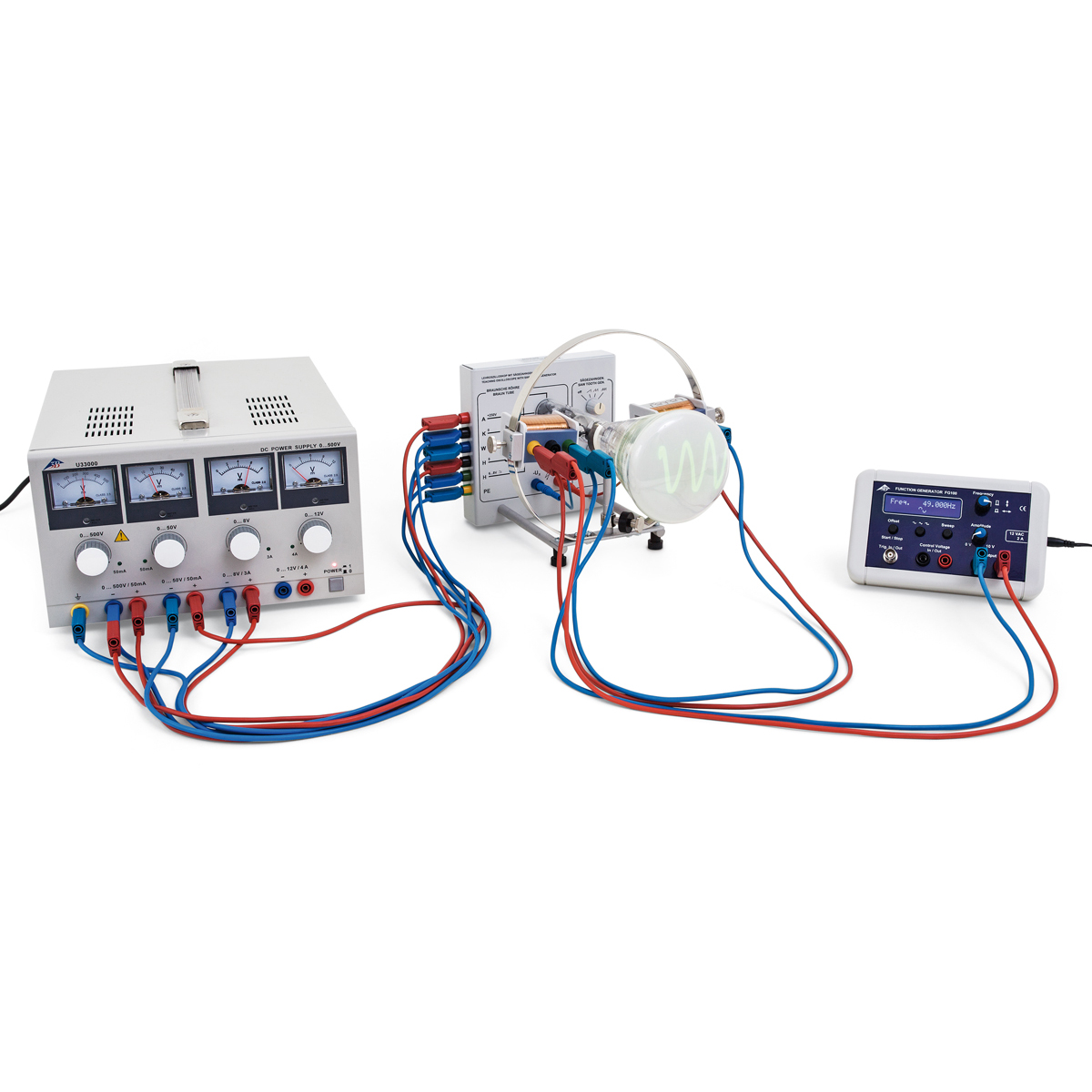

![Experimento:
