Kompakt komplett rendszer
az elektron fajlagos töltésének e/m
meghatározására elektronsugaras katódsugárcsővel
| Alkalmazások és kísérletek: .. |
| • | Az elektronsugár eltérítésének vizsgálata homogén mágneses térben |

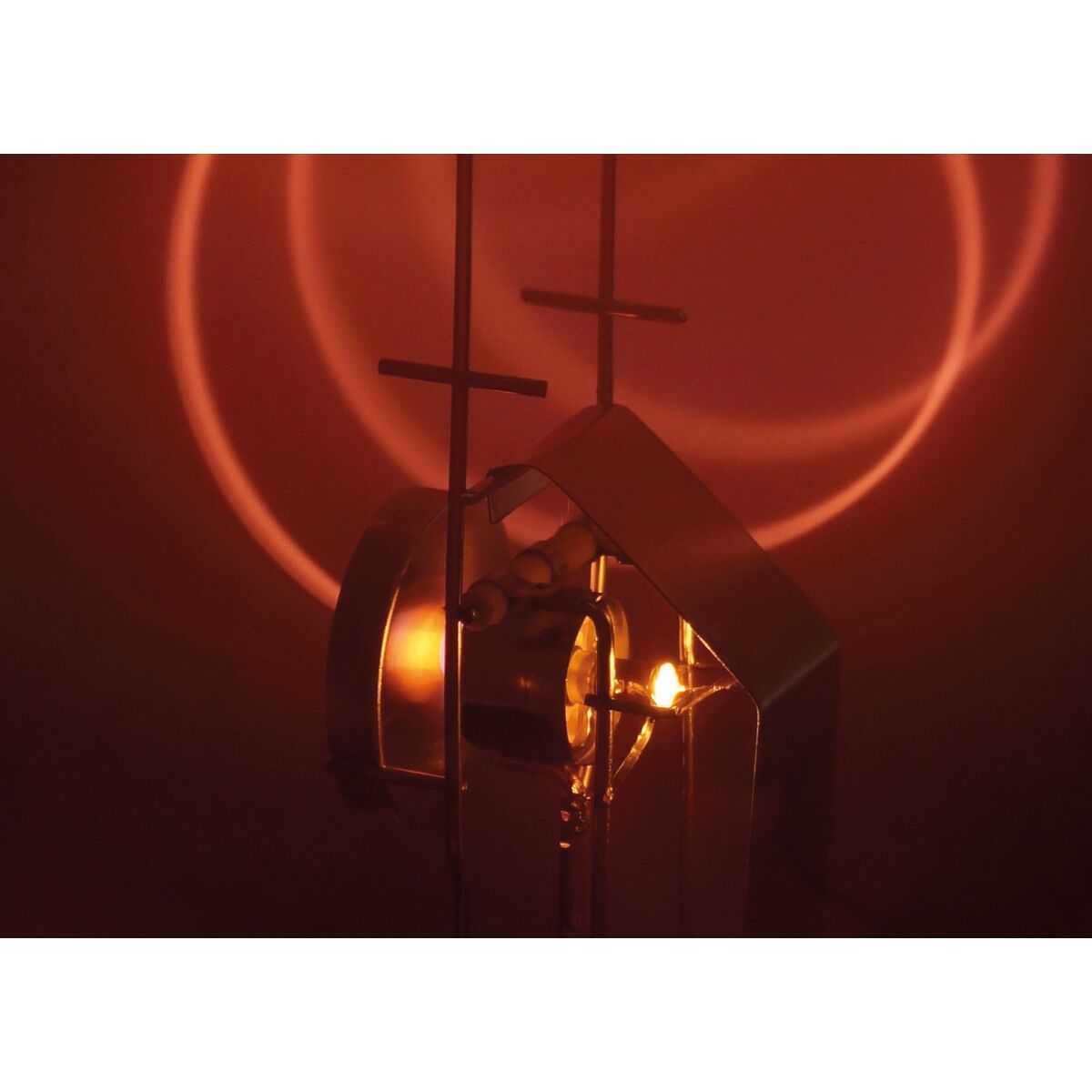

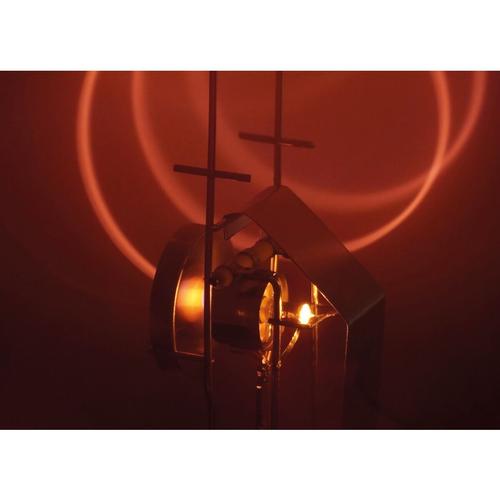

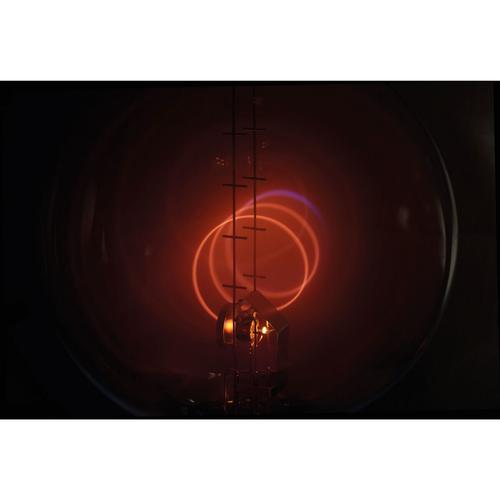

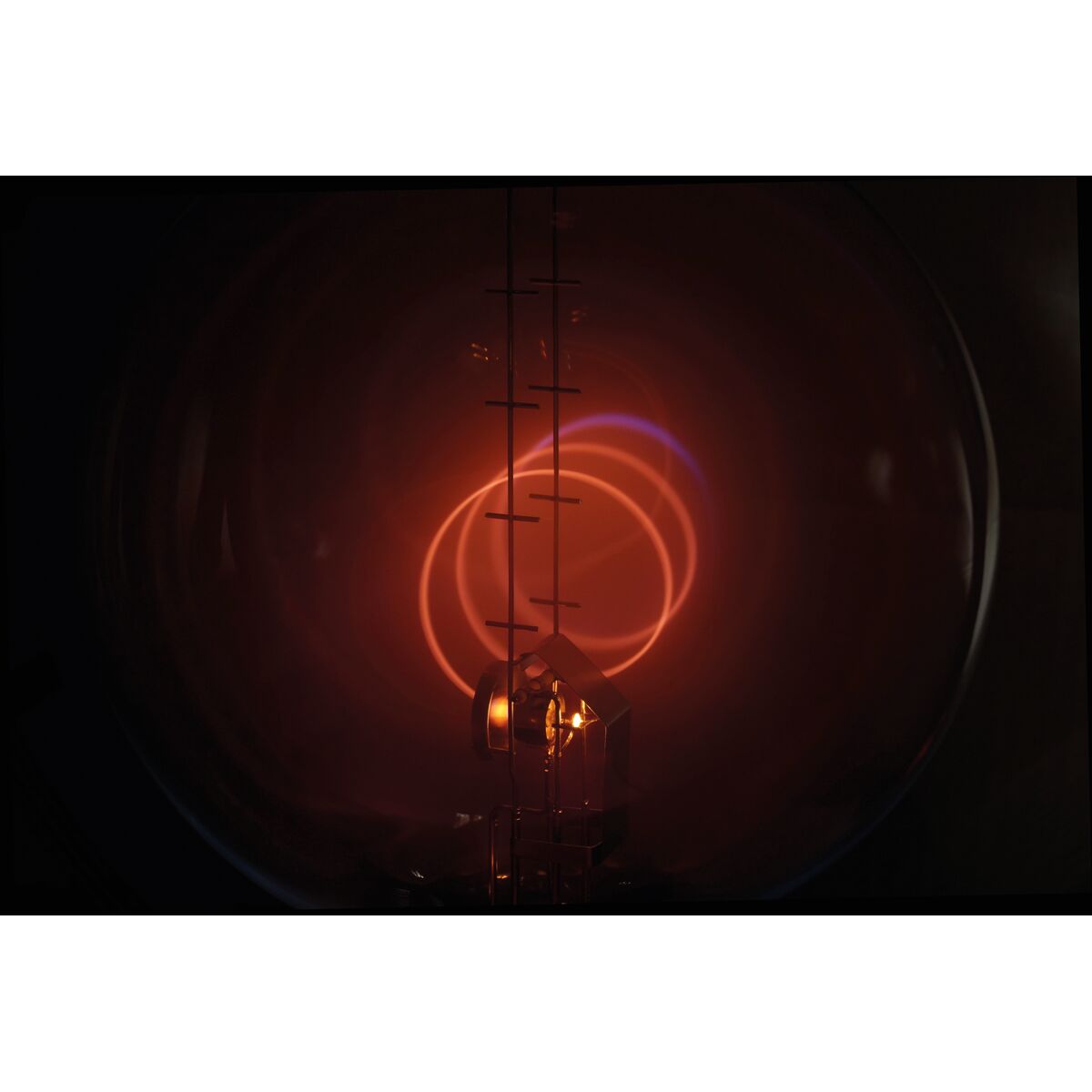

| • | Zárt körpálya vagy spirális pálya |
| • | Az elektron e/m fajlagos töltésének meghatározása |
| Termékinformáció: .. |

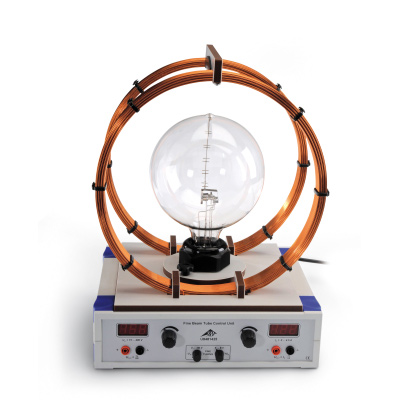

| A rendszer a következőket tartalmazza:.. | |
| - | egy elektronsugaras katódsugárcső |
| - | egy Helmholtz-tekercspár homogén mágneses tér létrehozásához |
| - | egy vezérlőegység a tápellátáshoz.. |

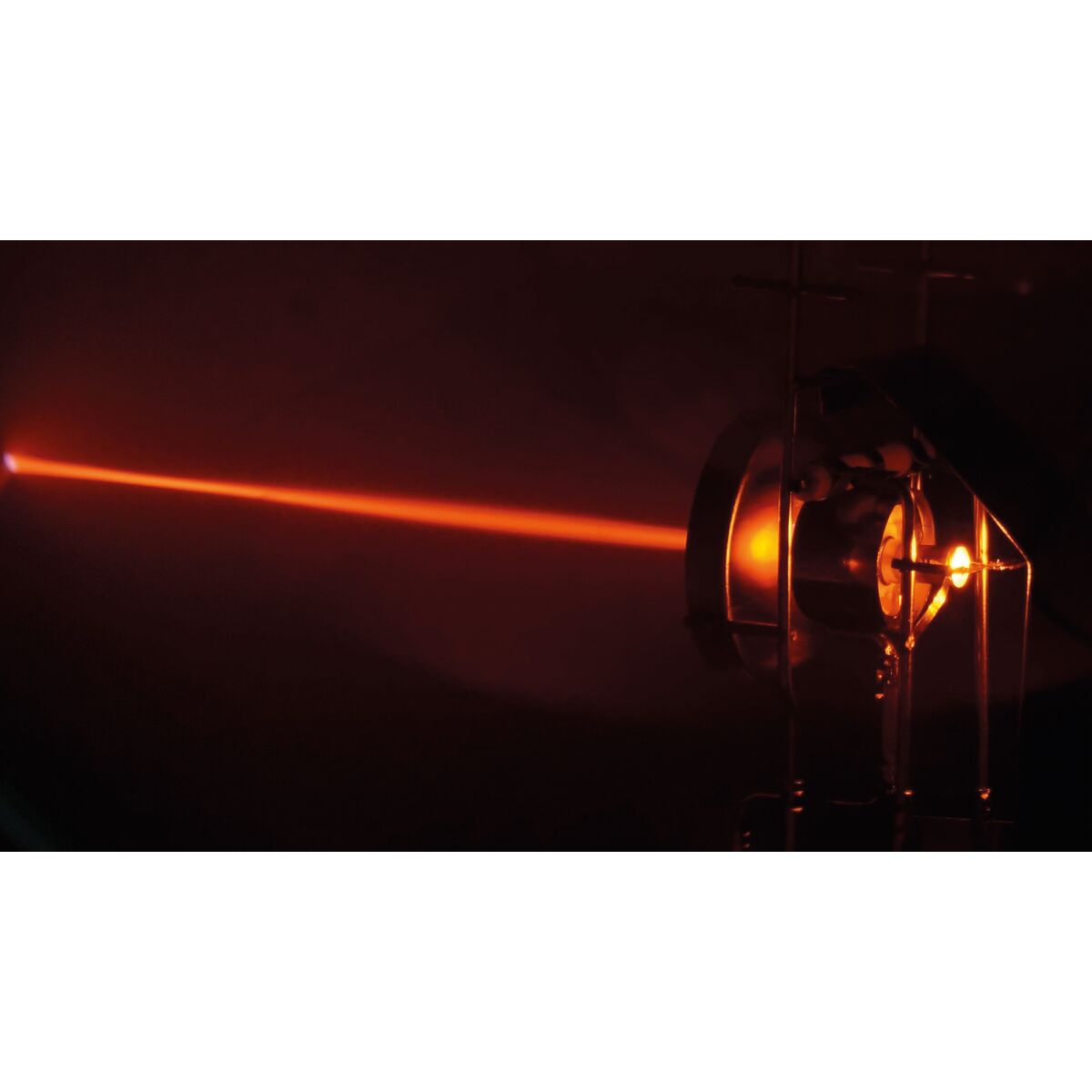

Az elektronsugaras katódsugárcső belsejében egy nagy pontosságú elektronágyú—amely egy közvetetten fűtött oxidkatódból, egy lyukanódból és egy Wehnelt-hengerből áll—élesen fókuszált és jól meghatározott elektronsugarat hoz létre. A neonatomok ütközési ionizációja fényes, nagy kontrasztú fluoreszkáló nyomot eredményez, amely lehetővé teszi az elektronsugár pályájának tiszta és pontos megjelenítését a cső belsejében.

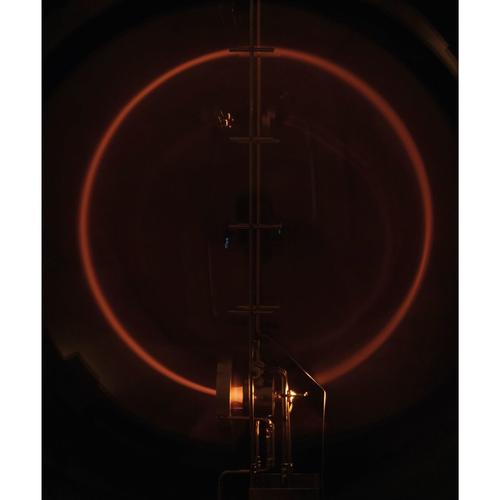

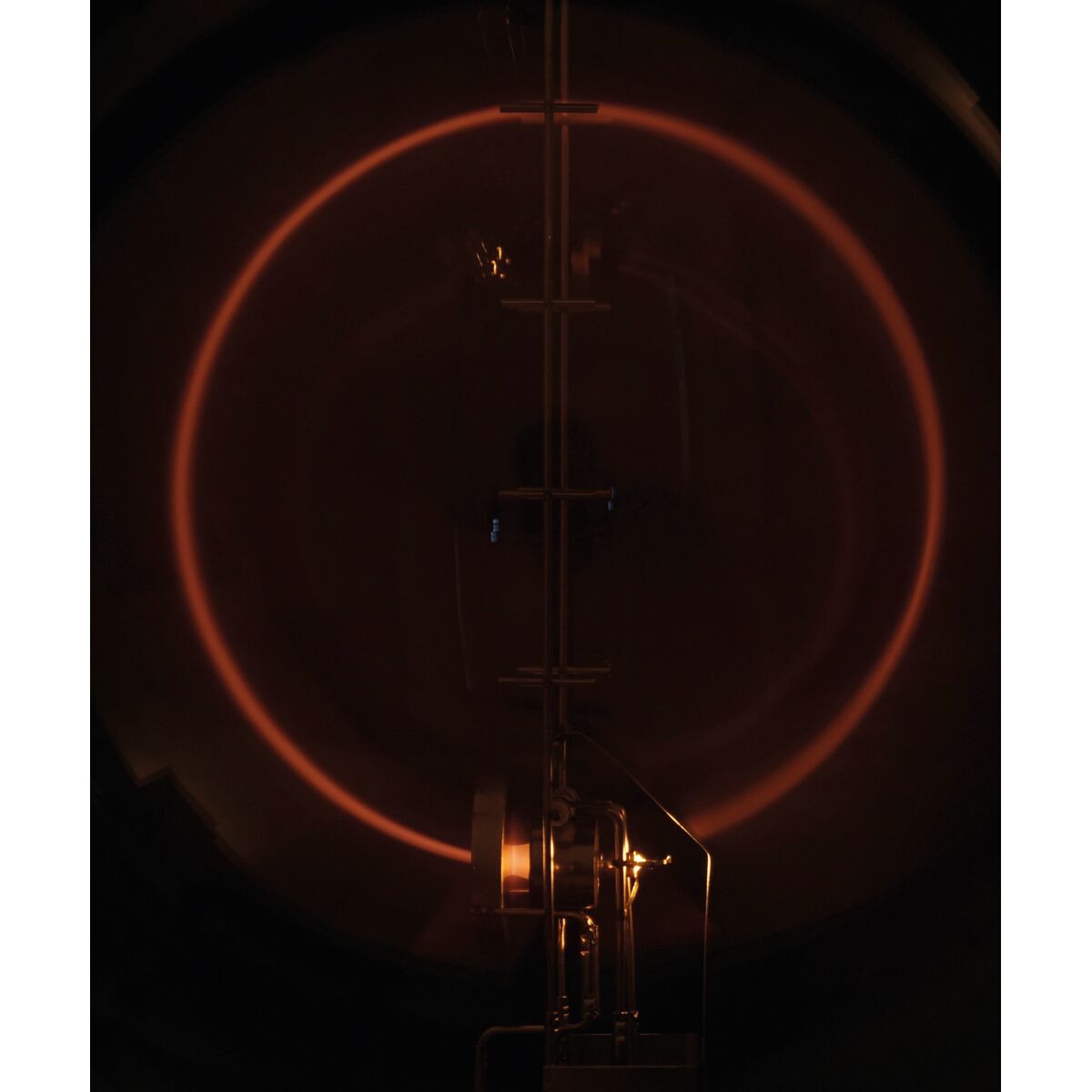

A cső optimális igazítása és a Helmholtz-tekercseken átfolyó áram pontos beállítása mellett az elektronsugár egy jól meghatározott körpályára térül el. Ennek a körpályának az átmérője könnyen meghatározható, amikor az elektronok elérik az egyik egyenlő távolságra elhelyezett mérőjelölést, és a megfelelő pont jól látható fényt bocsát ki. Az átmérő, az anódfeszültség és a mágneses tér azok a kulcsfontosságú paraméterek, amelyek az elektron fajlagos töltésének (e/m) meghatározásához szükségesek. A mágneses tér erőssége pontosan kiszámítható a tekercsáramból, mivel a Helmholtz-tekercspár geometriája rögzített, ami pontos és reprodukálható mérési eredményeket biztosít.
| Műszaki adatok: .. |
| Elektronsugaras katódsugárcső: | Gáztöltés: | Neon |
| Gáznyomás: | 1,3 x 10-5 hPa | |
| Búraátmérő: | 165 mm | |
| Körpálya átmérője: | 20 mm – 120 mm | |
| Mérőjelölések távolsága: | 20 mm .. | |
| Helmholtz-tekercspár: | Tekercs átmérője: | kb. 300 mm |
| Menetszám: | 124 | |
| Mágneses tér: | 0 mT – 3,4 mT (0,75 mT/A) .. | |
| Vezérlőegység: | Tekercsáram IH : | 0 A – 4,5 A; 3 számjegyű kijelzés |
| Mérőkimenet: UOUT = IH x 1 V / 1A .. | ||
| Anódfeszültség UA : | 15 V – 300 V; 10 mA max.; 3 számjegyű kijelzés | |
| Mérőkimenet: UOUT = UA / 100 .. | ||
| Fűtőfeszültség: | 5 V – 7 V DC, 1 A max. | |
| Wehnelt-feszültség: | 0 – -50 V | |
| Általános adatok: | Forgásszög (cső): | -10° – 270° |
| Csatlakozás / dugó: | EU, UK, US | |
| Méretek: | kb. 310 mm x 275 mm x 410 mm | |
| Tömeg: | kb. 7,5 kg |
Kódszám: 8001324 [UE3070750]
| Súly | 0.01 kg |
| Méret | 0.01 x 0.01 x 0.01 cm |
| Márka | 3B Scientific Teltron |
| Régi termék kód | 1013843 |
