FG 100 függvénygenerátor – 1 mHz-től 100 kHz-ig (115 V, 50/60 Hz) | 1009956 | U8533600-115 | Függvény generátor

Leírás
A következő kísérletekben használják

Alkalmazás:_..

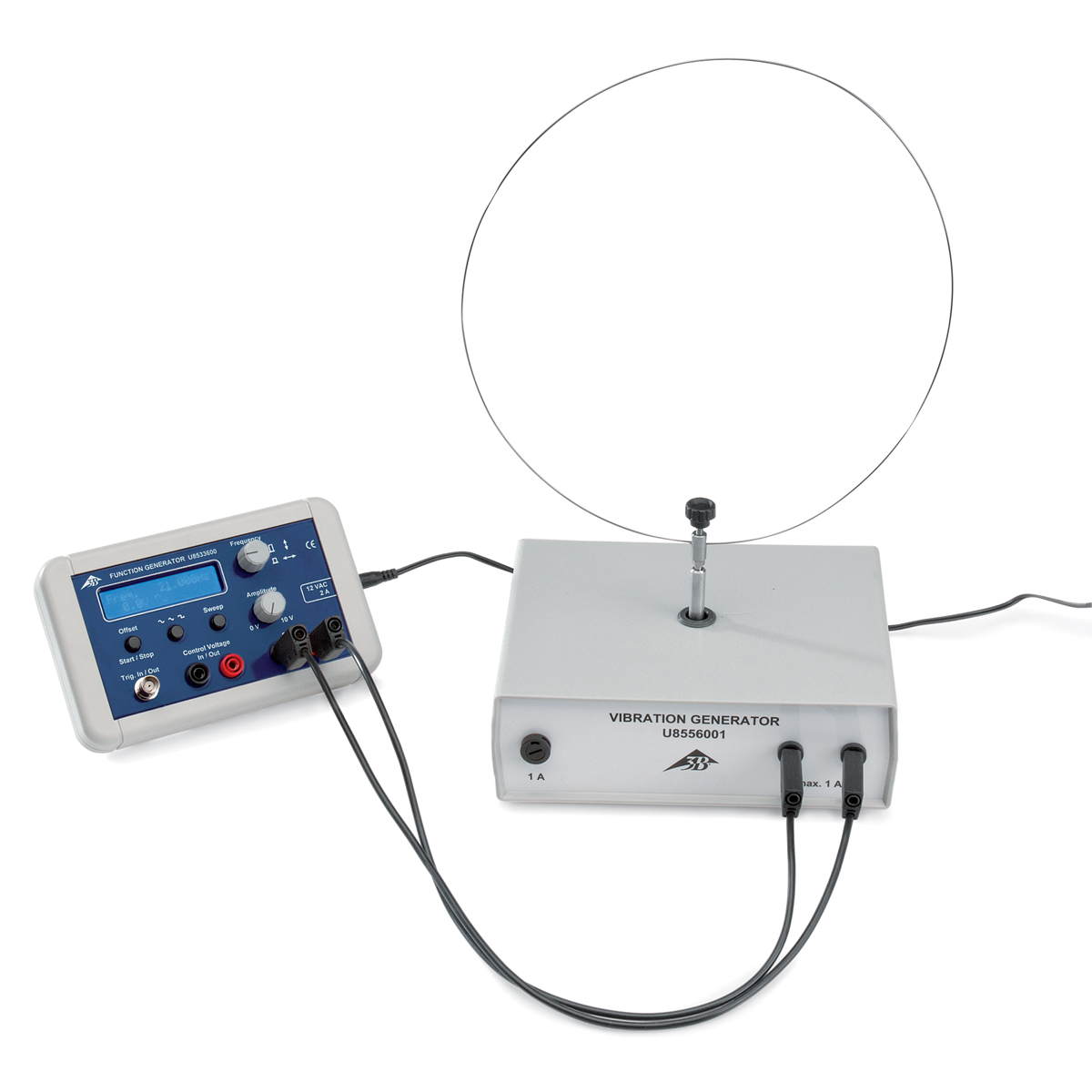

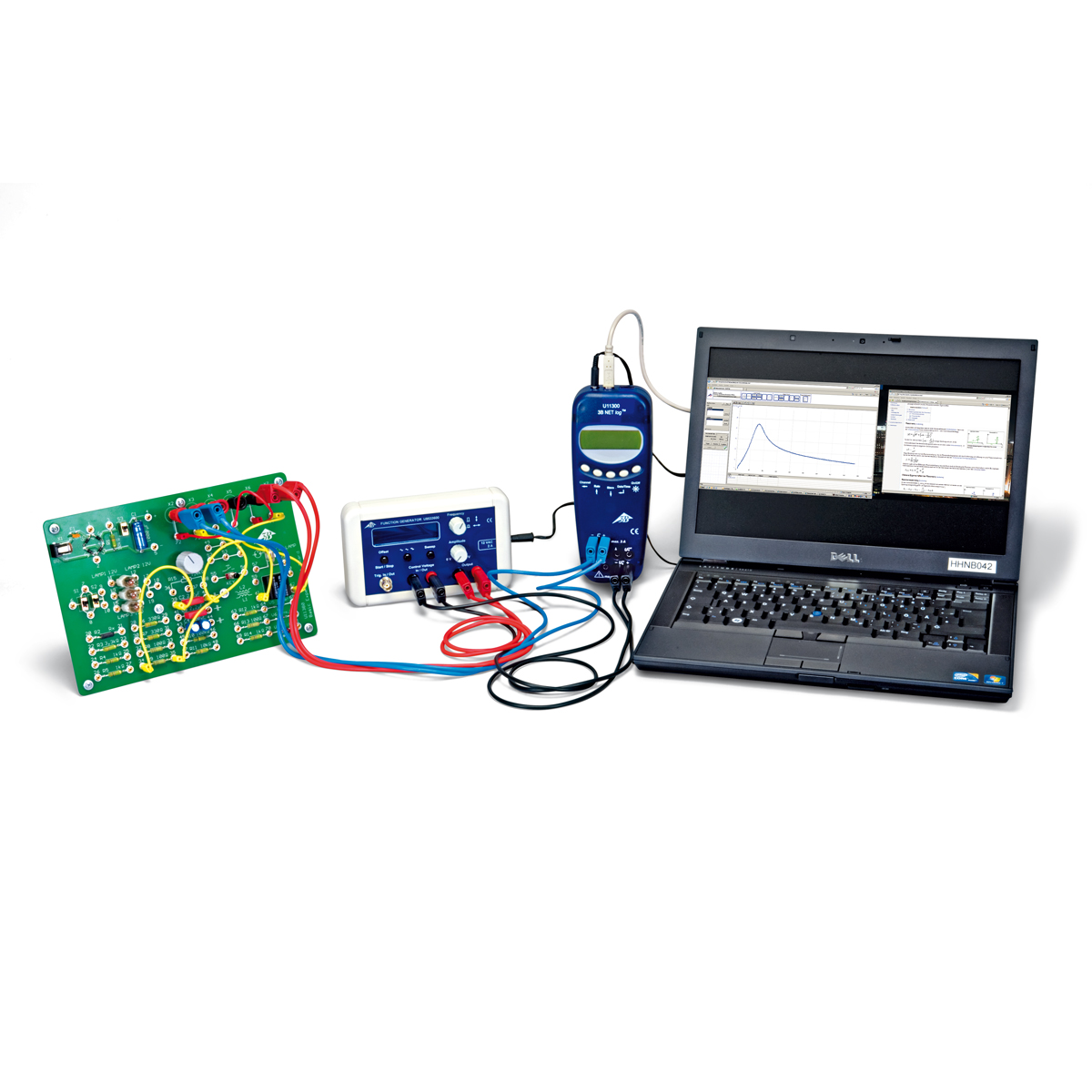

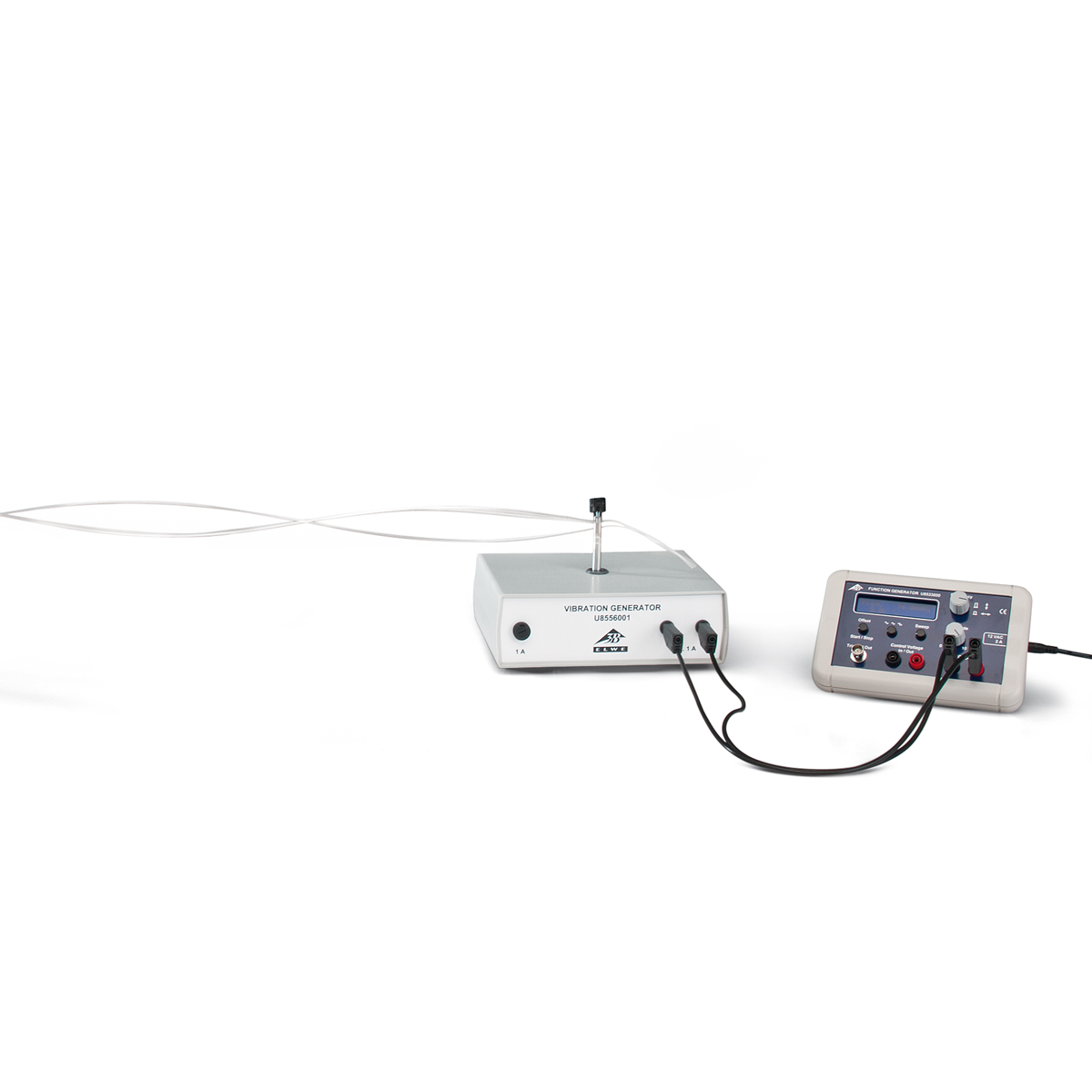

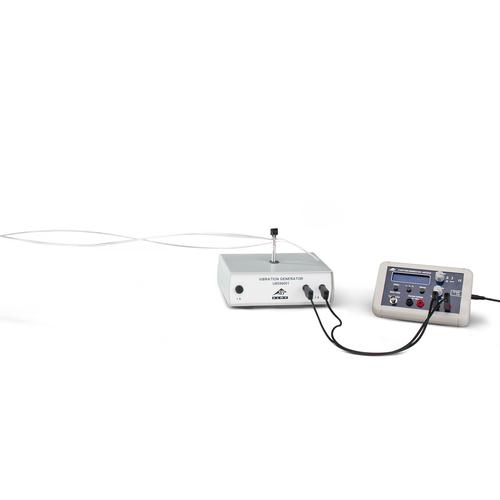

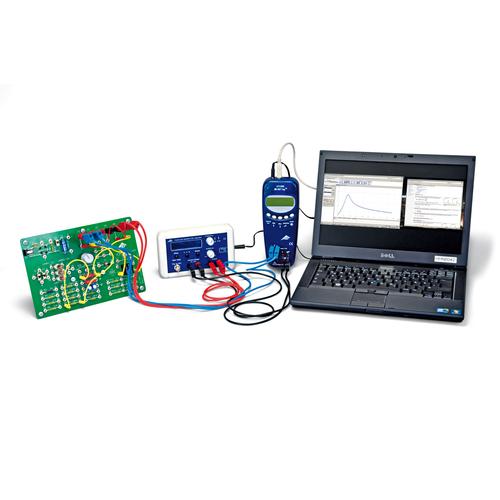

Az FG100 funkciógenerátor belső és külső sweep funkciókkal rendelkezik, valamint teljesítményerősítőt tartalmaz diákoknak szánt kísérletekhez és egyetemi laboratóriumi gyakorlatokhoz. Például a generátorral számos, rezgésekkel, váltakozó árammal és indukcióval kapcsolatos kísérlet végezhető el.

Termékinformáció:_..

A berendezés állítható amplitúdójú és frekvenciájú szinuszos, háromszög- és négyszögfeszültségeket ad ki. A beépített teljesítményerősítő legfeljebb 1 A áramerősséget tesz lehetővé.
A generátor 3 üzemmódot kínál a frekvenciapásztázási funkción belül: külső, belső folyamatos és belső egyszeri. A belső frekvenciapásztázási üzemmódokban minden sweephez triggerimpulzus jön létre, és ezzel egyidejűleg a frekvenciával arányos feszültség kerül biztosításra. A Sweep üzemmódban utoljára beállított értéket a függvénygenerátor menti.

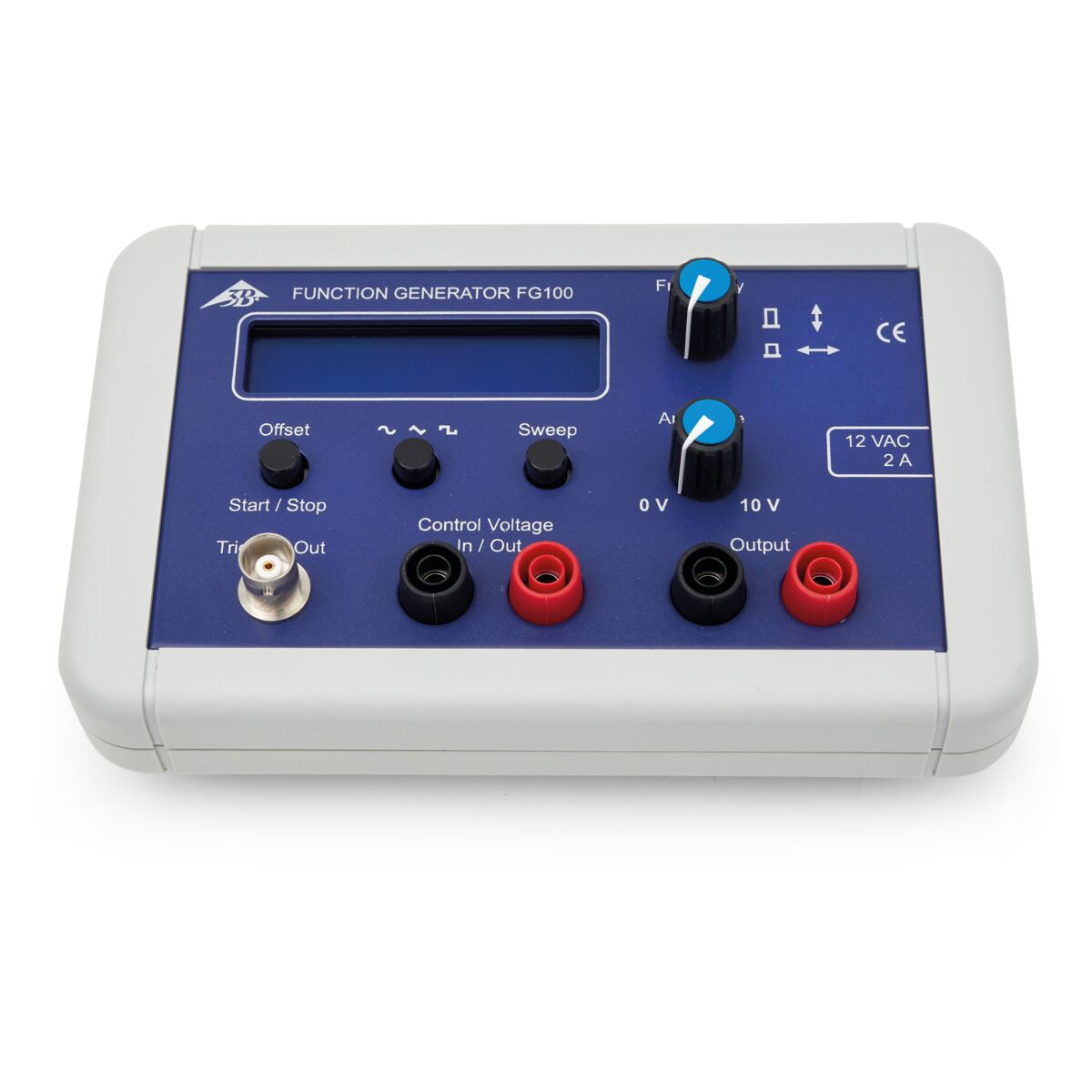

A függvénygenerátor háttérvilágítású digitális kijelzővel rendelkezik a frekvencia, jelalak, egyenfeszültség-eltolás és egyéb paraméterek megjelenítéséhez. A kimenet rövidzárlat-védett, valamint védett az indukált feszültségekkel és a szikrakisülésekkel szemben.

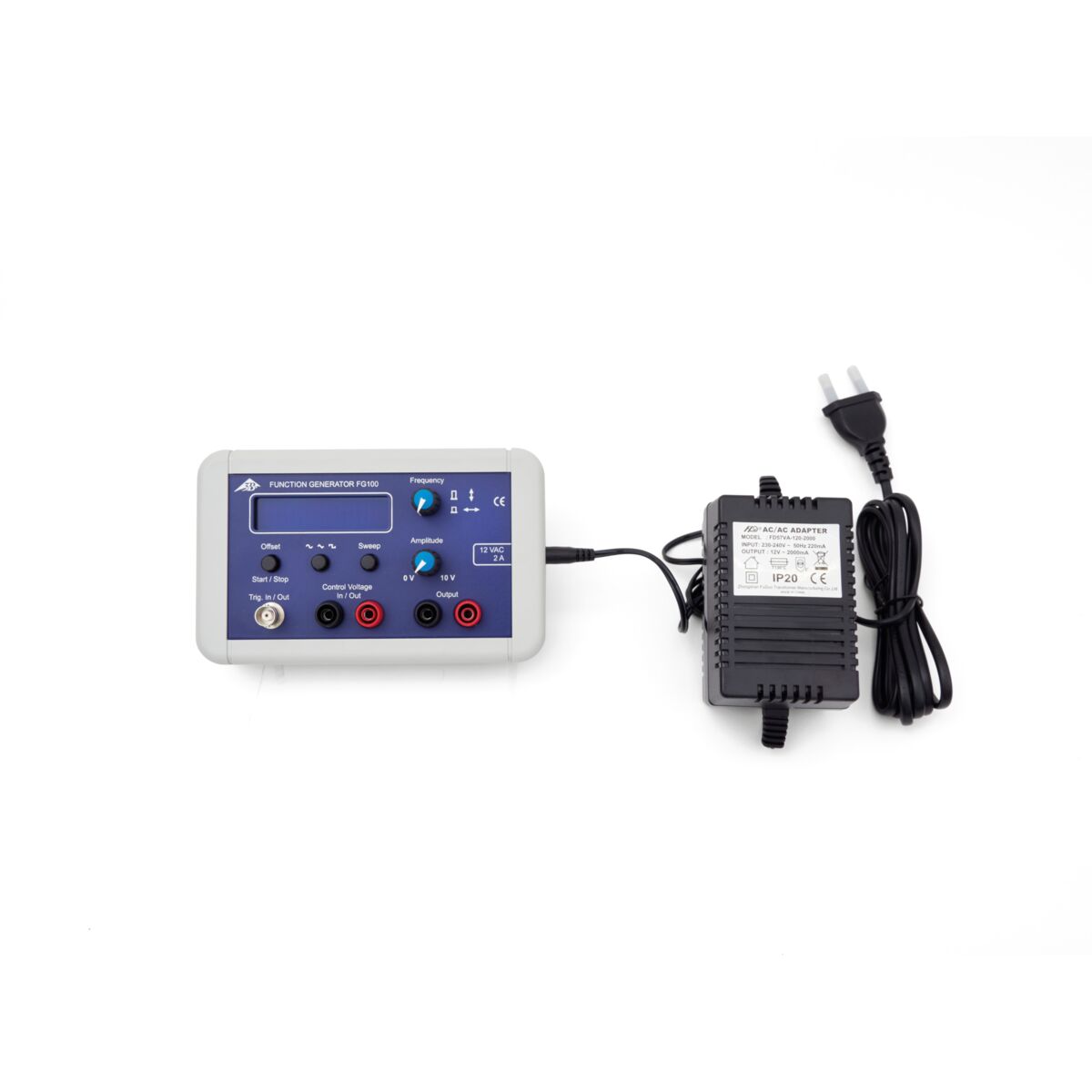

A készülék kihajtható támasztólábakkal van felszerelve. A tápellátás 12 V AC dugasztápegységen keresztül történik.

Termékbiztonsági információk:_..

•		Az FG100 függvénygenerátor megfelel a DIN EN 61010 szabványnak: Mérő-, vezérlő- és laboratóriumi villamos berendezések biztonsági előírásai – 1. rész.
•		Az EN 61558-2-6 szabványnak megfelelő biztonsági elválasztó transzformátor.
•		Biztonsági elválasztás a táphálózat és a kimeneti áramkörök között.

Műszaki adatok:_..

Jelek:	Frekvenciatartomány:	1 mHz-től 100 kHz-ig
	Harmonikus torzítási tényező (THD):	< 1%_.
	Jelalakok:	szinusz, négyszög, háromszög
	Egyenfeszültség-eltolás:	0 és ±5 V között, 0,1 V-os lépésekben állítható
Kimenet:	Kimeneti amplitúdó:	0 és 10 V között, fokozatmentesen állítható
	Kimeneti teljesítmény:	10 W, állandó
	Kimeneti áram:	1 A, max. 2,0 A
Sweep:	Sweep üzemmódok:	külső, belső folyamatos, belső egyszeri
	Frekvenciatartomány:	1 Hz-től 100 kHz-ig
	Stop/start frekvenciaarány:	1000 : 1 max., pl. 2 Hz-től max. 2 kHz-ig
	Söprési időtartomány:	0,04 s-től 1000 s-ig
	Külső sweep:	indítás triggerimpulzussal vagy 0 és 5 V közötti vezérlőfeszültség alkalmazásával; modulációs frekvencia: max. 200 Hz
	Belső folyamatos sweep / Belső egyszeri sweep:	indítás és leállítás az indítás/leállítás gombbal; ciklusonként egy triggerimpulzus és egy arányos feszültség kimenete.
Általános adatok:	Tápegység:	dugasztápegység, 12 V AC, 2 A
	Méretek:	170 mm x 105 mm x 40 mm
	Tömeg:	0,5 kg
