Thomson-Röhre,
Elektronenablenkröhre,
Typ S

Thomson-Röhre, Elektronenablenkröhre, Typ S, 1000617 [U18555], Elektronenröhren – Typ S
Thomson-Röhre, Elektronenablenkröhre, Typ S, 1000617 [U18555], Elektronenröhren – Typ S
Thomson-Röhre, Elektronenablenkröhre, Typ S, 1000617 [U18555], Elektronenröhren – Typ S
Thomson-Röhre, Elektronenablenkröhre, Typ S, 1000617 [U18555], Elektronenröhren – Typ S
Thomson-Röhre, Elektronenablenkröhre, Typ S, 1000617 [U18555], Elektronenröhren – Typ S
1.281,63 € inkl. MwSt
In Stock
Auf Lager
Free Shipping
Versandkostenfreie Lieferung
Included In Bundle
Übersicht aller Experimente, in denen das Produkt verwendet wird
Anwendungsbeispiele und Experimente: ..
Die folgenden Themen können mit dieser Hochvakuum-Röhre diskutiert werden:..

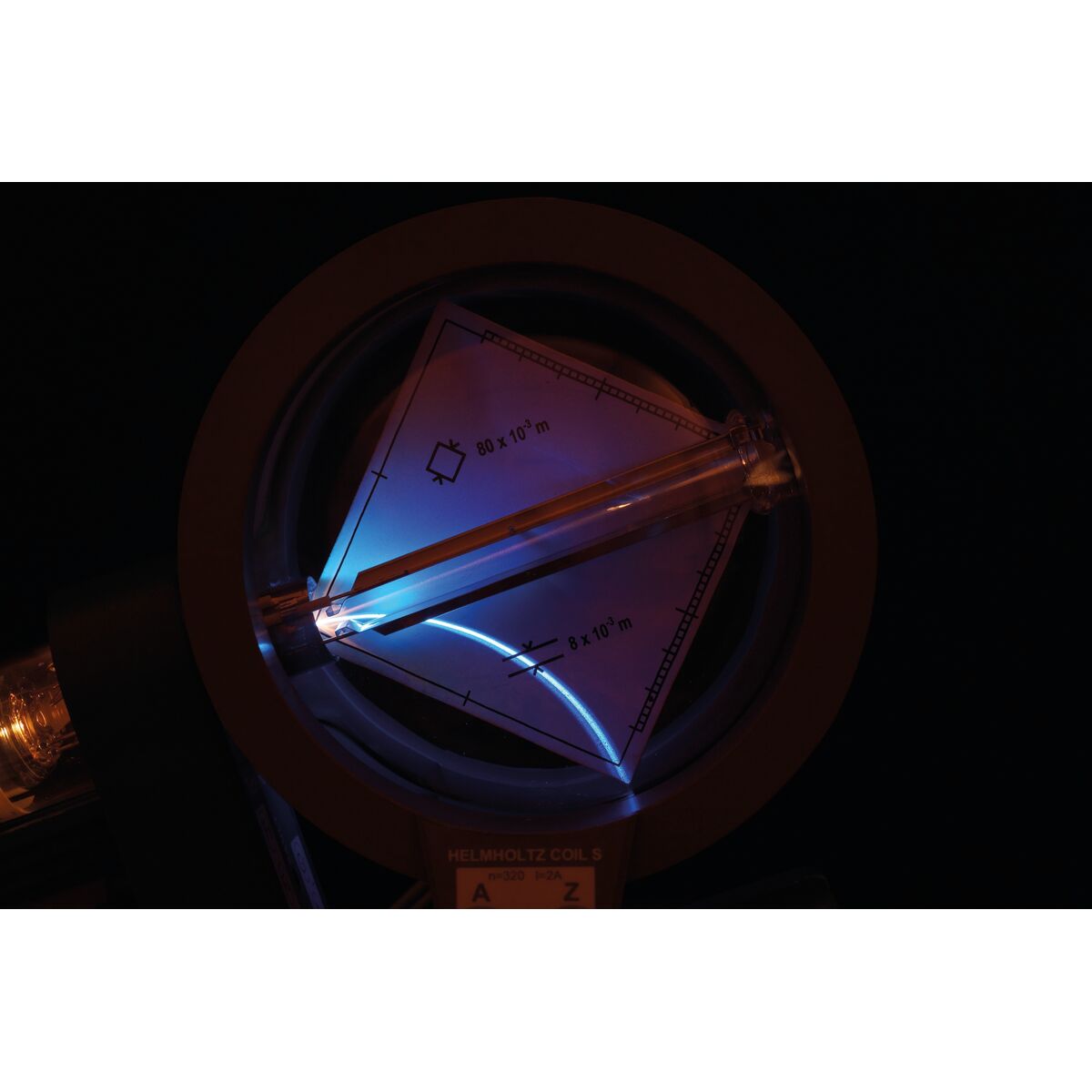

• Untersuchung der Ablenkung eines Elektronenstrahls in einem magnetischen Feld

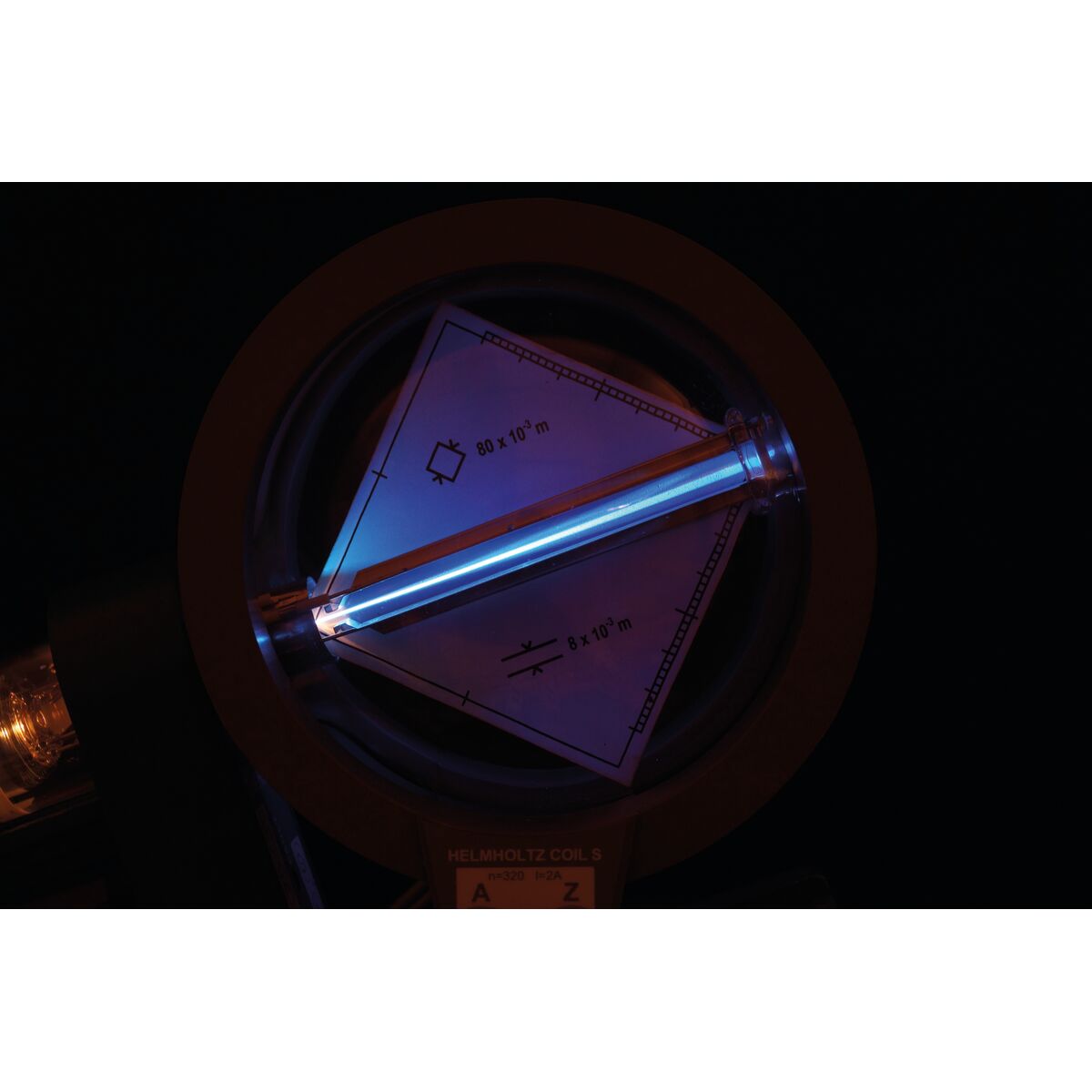

• Untersuchung der Ablenkung eines Elektronenstrahls in einem elektrischen Feld

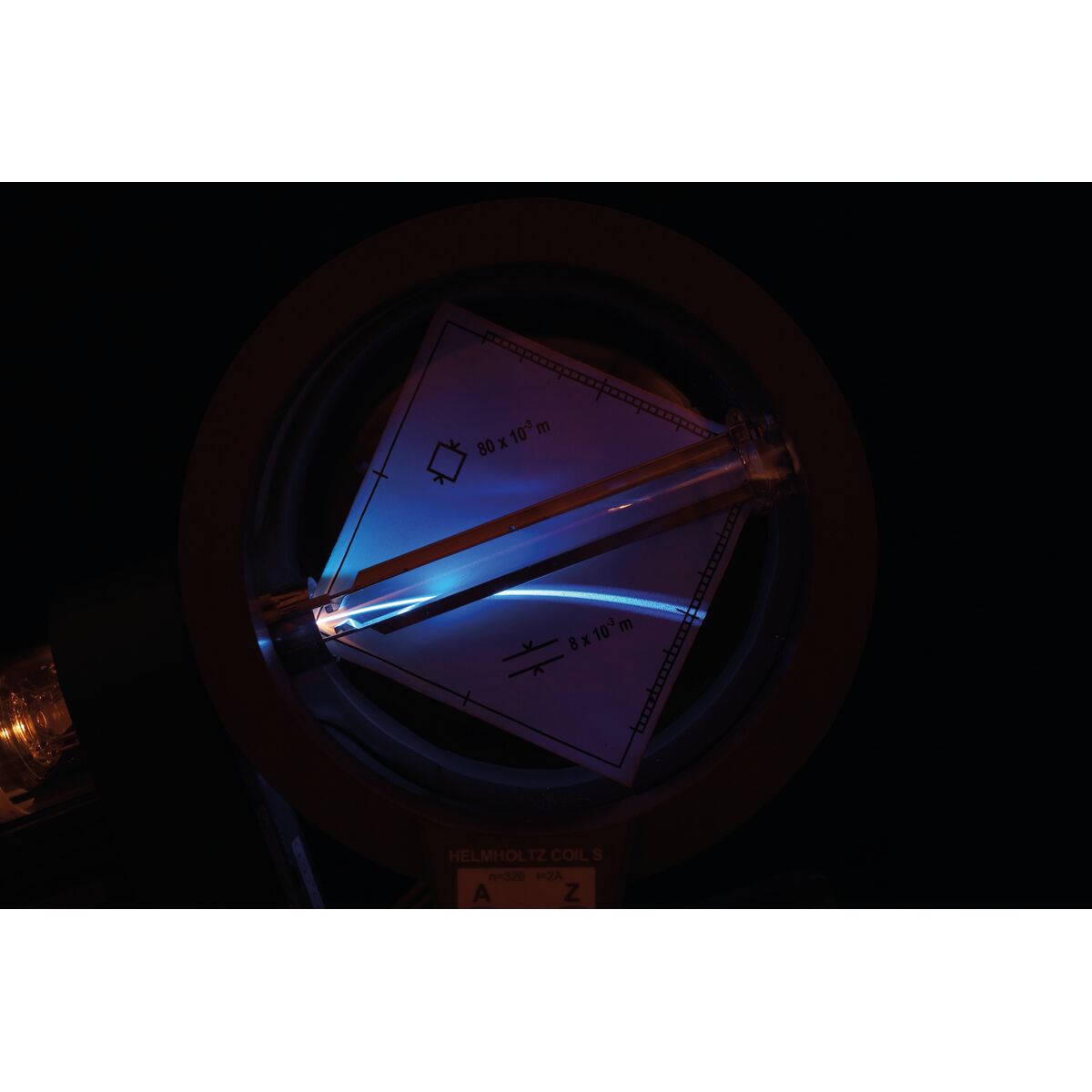

• Aufbau eines Geschwindigkeitsfilters aus einem orthogonal ausgerichtetem elektrischem und magnetischem Feld
• Abschätzung der spezifischen Ladung e/m des Elektrons.

Produktinformationen: ..

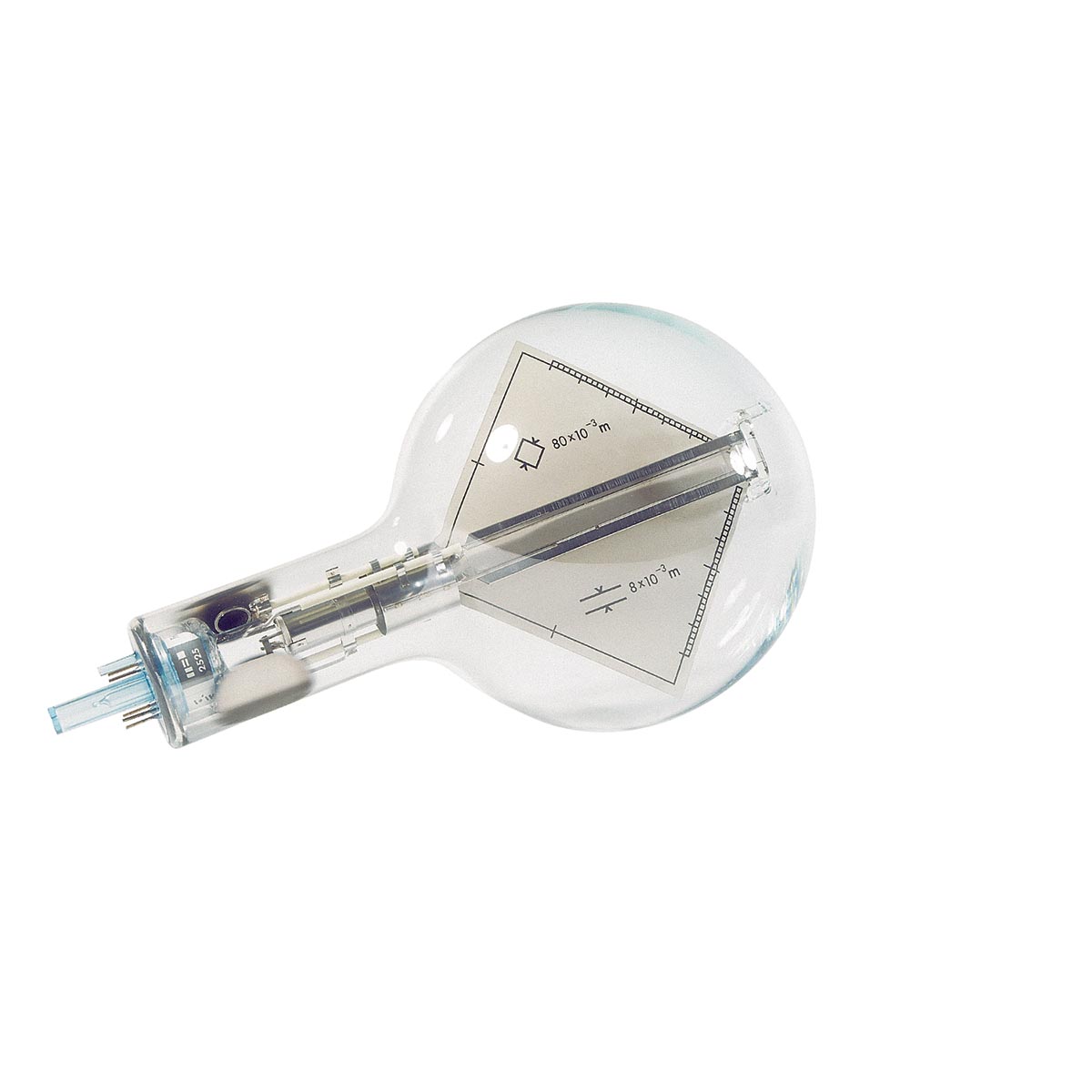

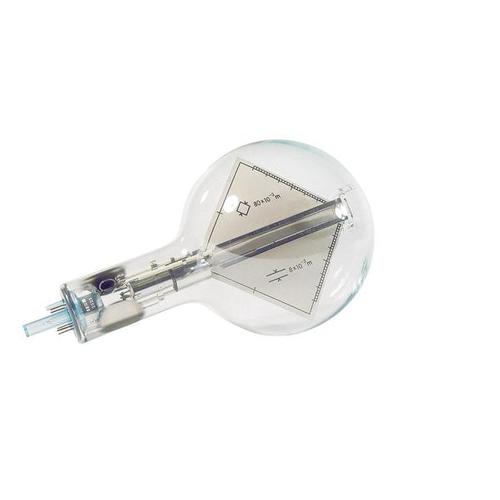

Die Thomsonröhre verfügt über eine Elektronenkanone, die in einem evakuierten Glaskolben untergebracht ist, mit einem fokussierenden Elektrodensystem, einer direkt geheizten Wolfram-Glühkathode und einer zylindrischen Anode. Der Elektronenstrahl kann elektrostatisch durch ein integriertes Paar von Ablenkplatten, die einen Plattenkondensator bilden, oder magnetisch mit Helmholtzspulen, Typ S (Art.-Nr.: 1000611), abgelenkt werden. Ein flacher Schirm aus Glimmer mit einem Raster von 1 cm ist zwischen den Ablenkplatten montiert und um 10° relativ zur Strahlachse gedreht, wodurch der Verlauf des Elektronenstrahls deutlich beobachtet werden kann.

Technische Daten: ..
Heizspannung UF : max. 6,3 V AC/DC
Anodenspannung UA : 2000 V – 5000 V DC
Anodenstrom IA : ca. 0,1 mA bei UA = 4000 V
Kondensatorspannung: max. 350 V
Plattenabstand: ca. 8 mm
Fluoreszenzschirm: ca. 80 mm x 80 mm
Glaskolben: ca. 130 mm Ø
Gesamtlänge: ca. 260 mm

Artikel-Nr.: 1000617 [U18555]
Gewicht 0.71 kg
Größe 35.1 x 28.2 x 22.1 cm
Brand 3B Scientific Teltron

Dokumentation

PDF Bedienungsanleitung_1000617
PDF Product Manual_all languages_1000617
