Experiment:
Thomson-Röhre

Experiment:

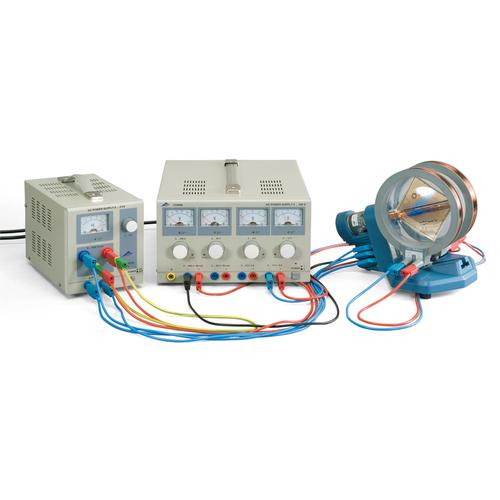

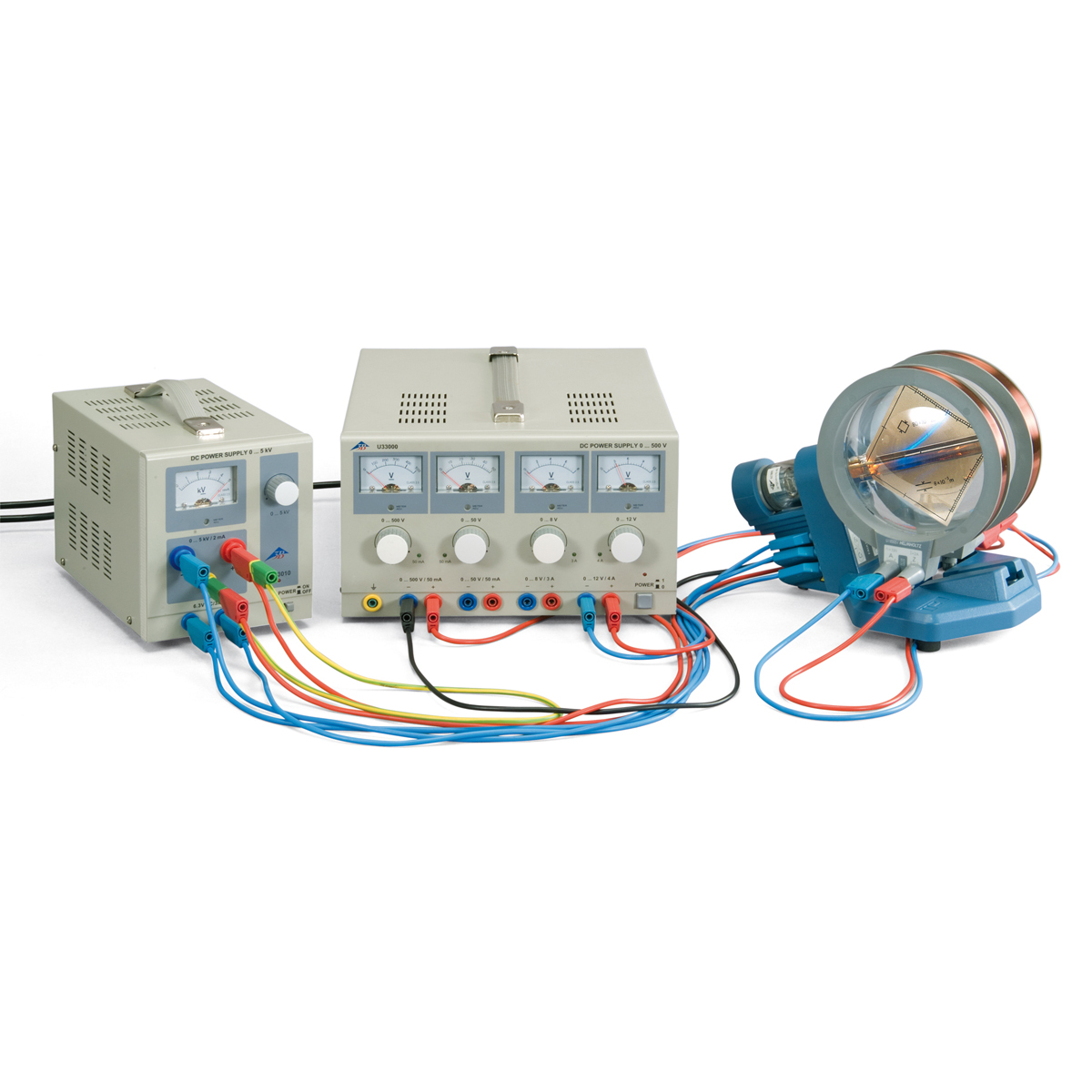

Thomson-Röhre, 8000666 [UE3070500-230], Experimente mit Elektronenröhren (Small)

Experiment:
Thomson-Röhre

4.296,38 € inkl. MwSt

Versandkostenfreie Lieferung

Frage zum Produkt

Beschreibung
Lieferumfang

Themenschwerpunkt:_..

•  Untersuchung der Ablenkung eines Elektronenstrahls in einem magnetischen Feld.
• Untersuchung der Ablenkung eines Elektronenstrahls in einem elektrischen Feld.
•  Aufbau eines Geschwindigkeitsfilters aus gekreuztem elektrischem und magnetischem Feld.
•  Abschätzung der spezifischen Ladung des Elektrons.

Experimentbeschreibung:_..

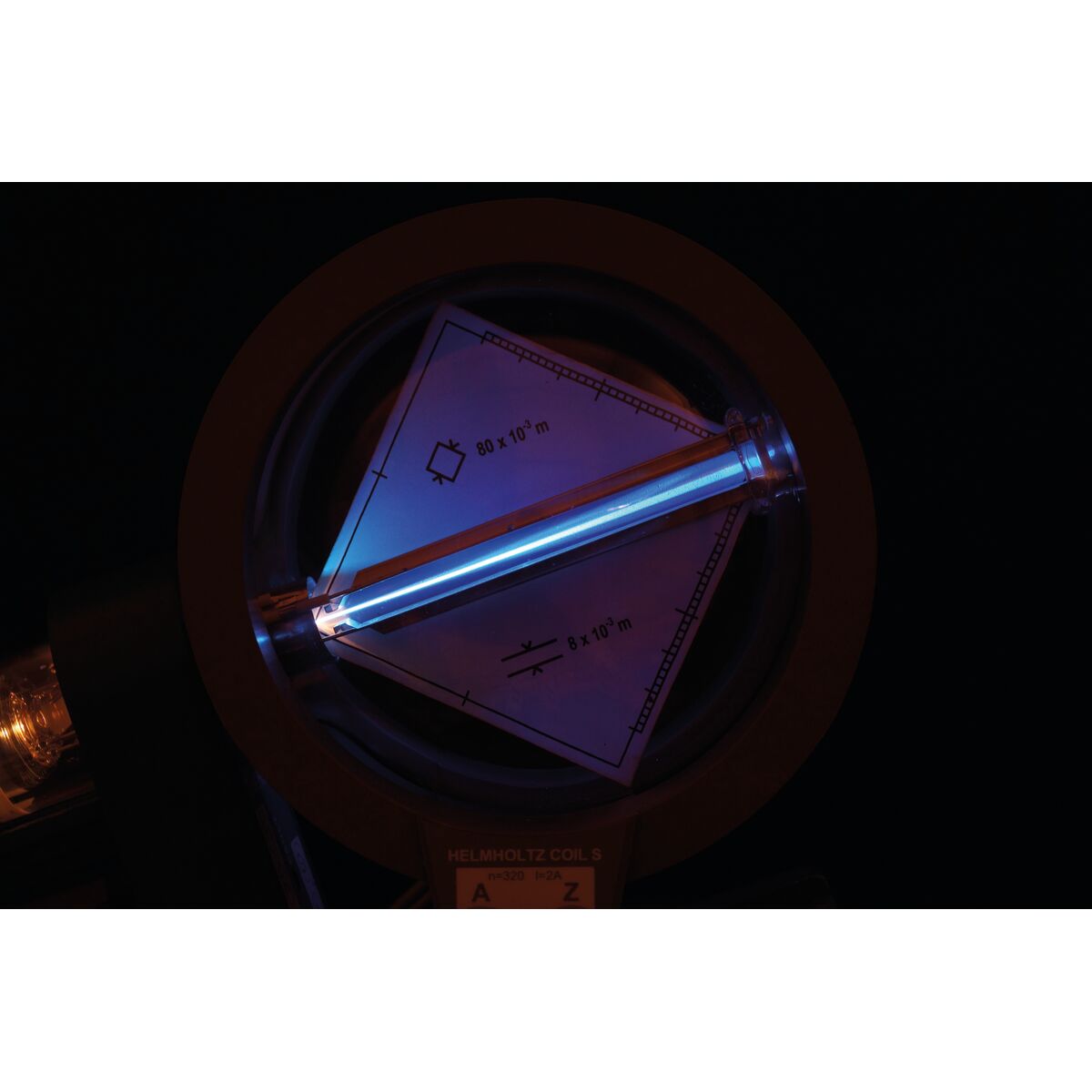

In der Thomson-Röhre passieren die Elektronen in horizontaler Richtung eine Schlitzblende hinter der Anode und treffen auf eine schräg in den Strahlengang gestellten Leuchtschirm, auf dem der Strahlverlauf sichtbar wird. Hinter der Schlitzblende ist ein Plattenkondensator angebracht, in dessen vertikalem elektrischem Feld die Elektronen vertikal abgelenkt werden. Zusätzlich kann mit Helmholtzspulen ein senkrecht zur Strahlrichtung verlaufendes horizontales Magnetfeld aufgebaut werden, in dem die Elektronen ebenfalls vertikal abgelenkt werden.

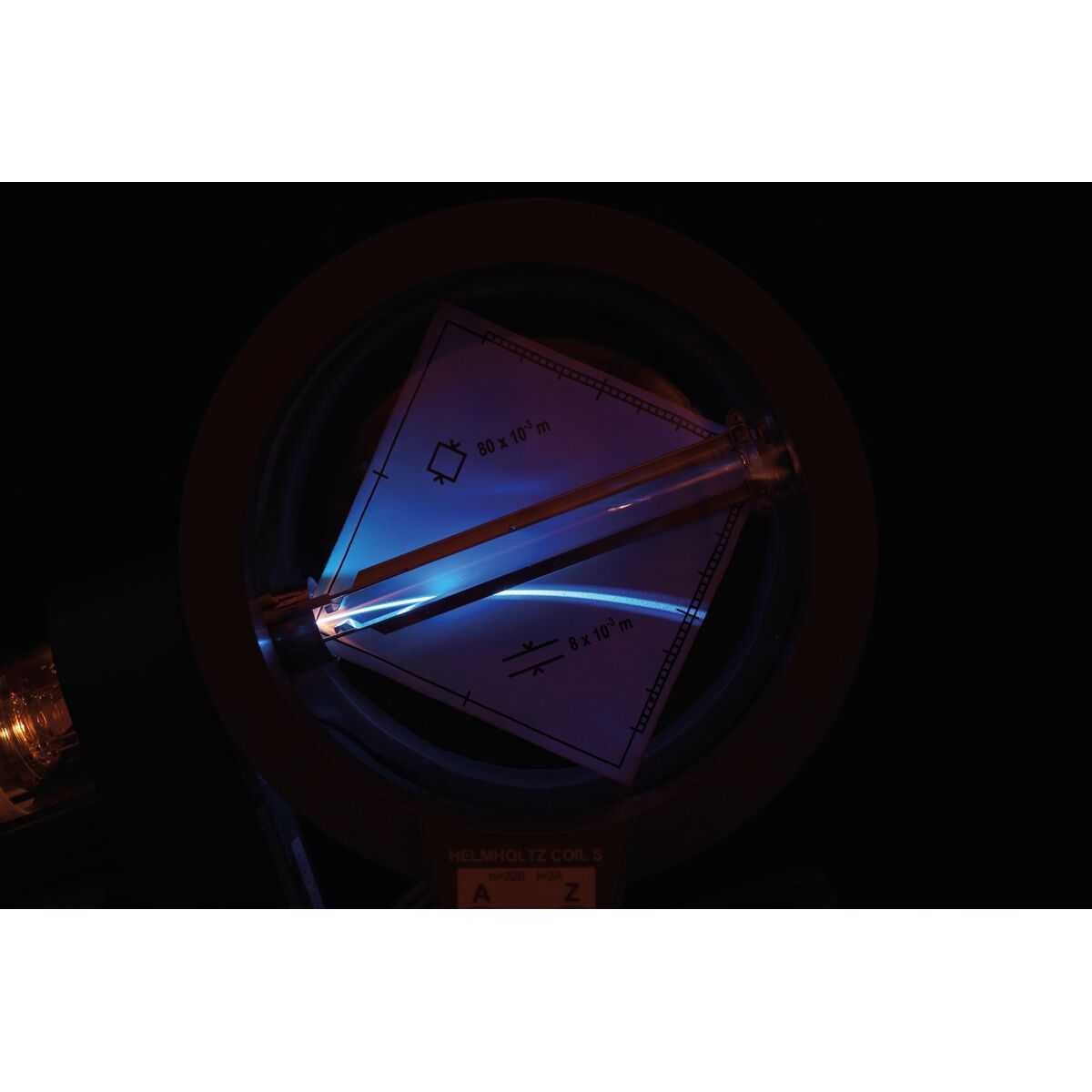

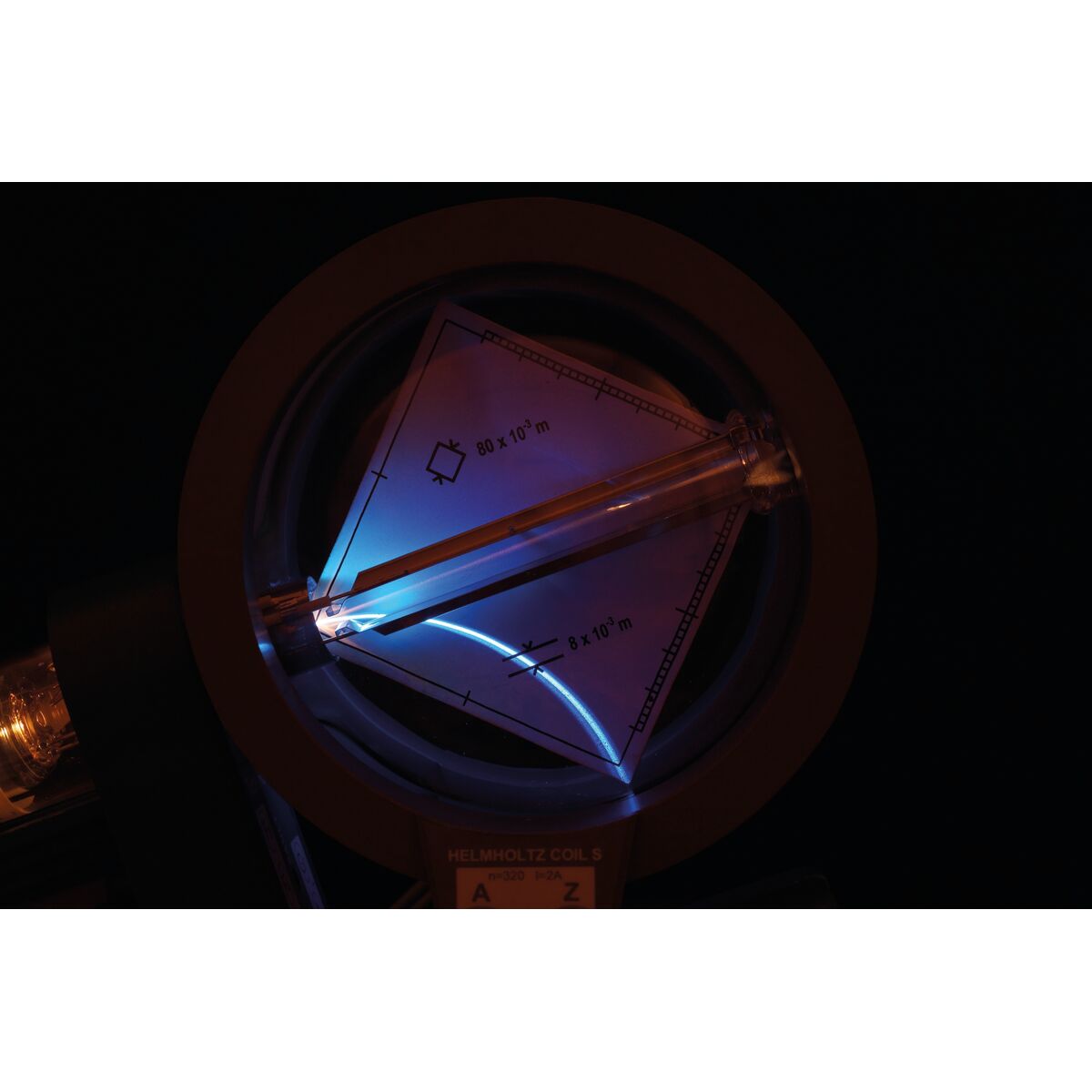

Steht die Bewegungsrichtung senkrecht auf dem homogenen Magnetfeld, so werden die Elektronen auf eine Kreisbahn gezwungen, deren Zentripetalkraft durch die Lorentz-Kraft gegeben ist.
Die Geschwindigkeit der Elektronen hängt von der Anodenspannung U_A ab. Somit kann aus dem Kreisbahnradius die spezifische Ladung des Elektrons bestimmt werden, wenn das homogene Magnetfeld B und die Anodenspannung U_A bekannt sind.

Artikel-Nr.: 8000666 [UE3070500-230]

Brand

3B Scientific
