Dieses Lehroszilloskop demonstriert die Ablenkung eines Elektronenstrahls durch elektrische und magnetische Felder und veranschaulicht die Funktionsprinzipien, die in frühen Fernsehgeräten und klassischen Laboroszilloskopen verwendet wurden. Es bietet eine detaillierte Möglichkeit, den Aufbau, die Merkmale und die Funktion einer der frühesten Versionen einer Kathodenstrahlröhre (CRT), auch bekannt als Braunsche Röhre, zu untersuchen und zu erläutern.

Anwendungsbeispiele und Experimente:_..

Die folgenden Themen können mit dieser mit Neon-Gas gefüllten, teilvakuierten Elektronenröhre untersucht werden:_..
•	Geradlinige Ausbreitung von Elektronen im feldfreien Raum
•	Ablenkung von Elektronenstrahlen in einem elektrischen Feld
•	Ablenkung von Elektronenstrahlen in einem Magnetfeld
•	Magnetische Linse
•	Phasenverschiebung, Überlagerung von Magnetfeldern, Lissajous-Figuren
•	Bestimmung der spezifischen Ladung des Elektrons
•	Bestimmung der Elektronengeschwindigkeit

Produktinformationen:_..

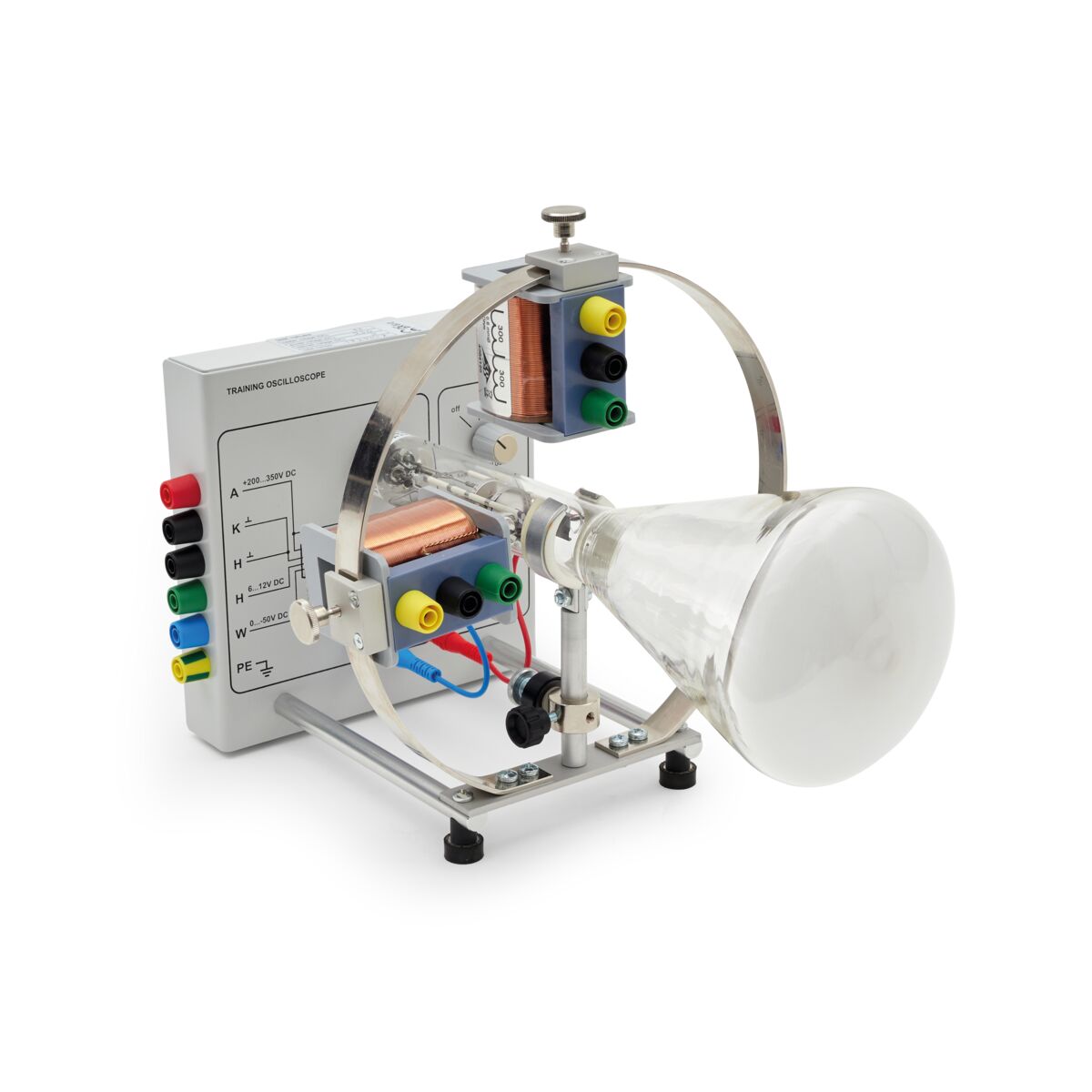

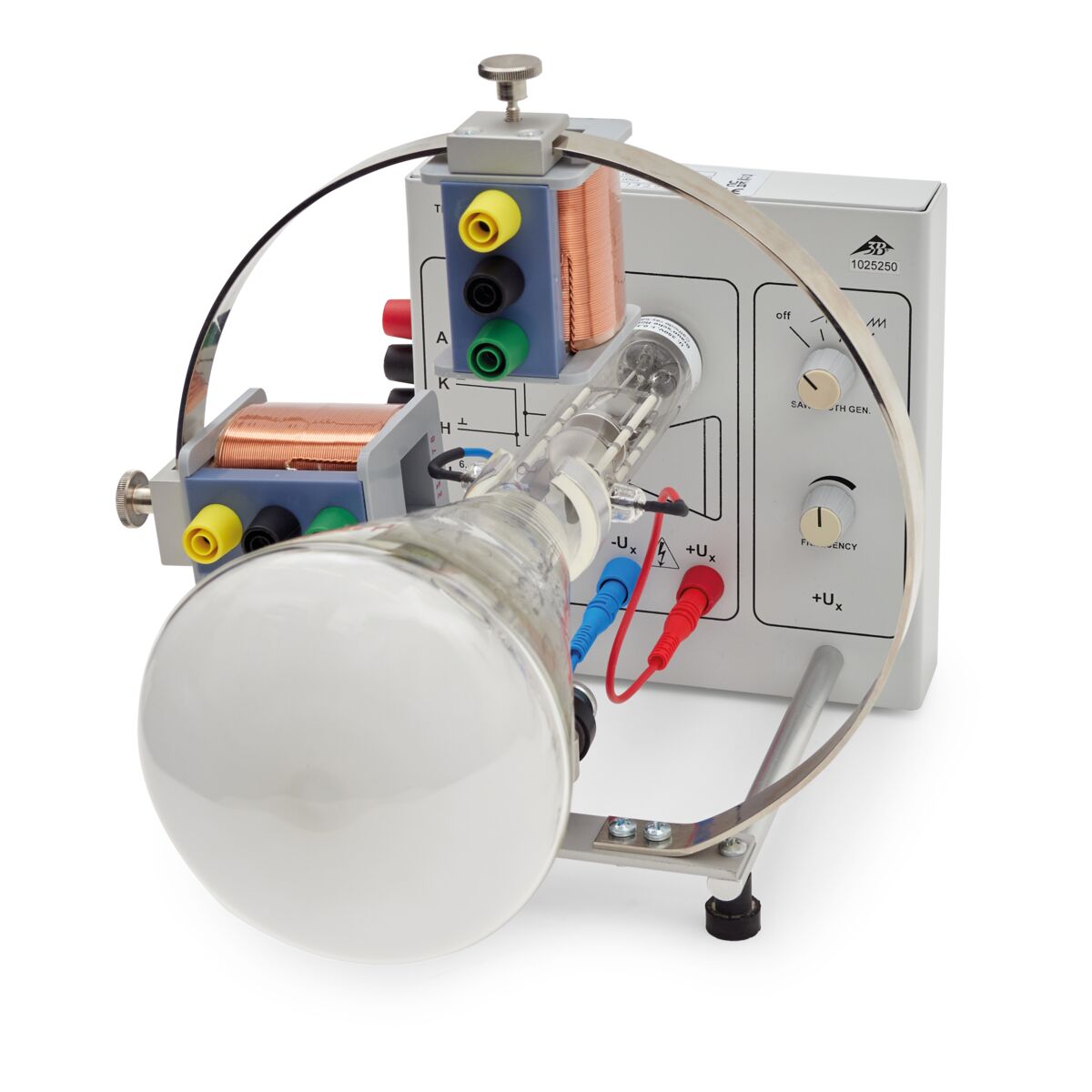

Diese didaktisch überarbeitete Braunsche Röhre ist über einen Anschlusssockel auf der Steuerelektronik montiert. Die Steuerelektronik regelt die Spannungsversorgung. Ihr Gehäuse ist mit einem Metallring ausgestattet, an dem die Ablenkspulen befestigt sind. Das Anschlussschema ist auf dem Gehäuse der Steuerelektronik aufgedruckt.

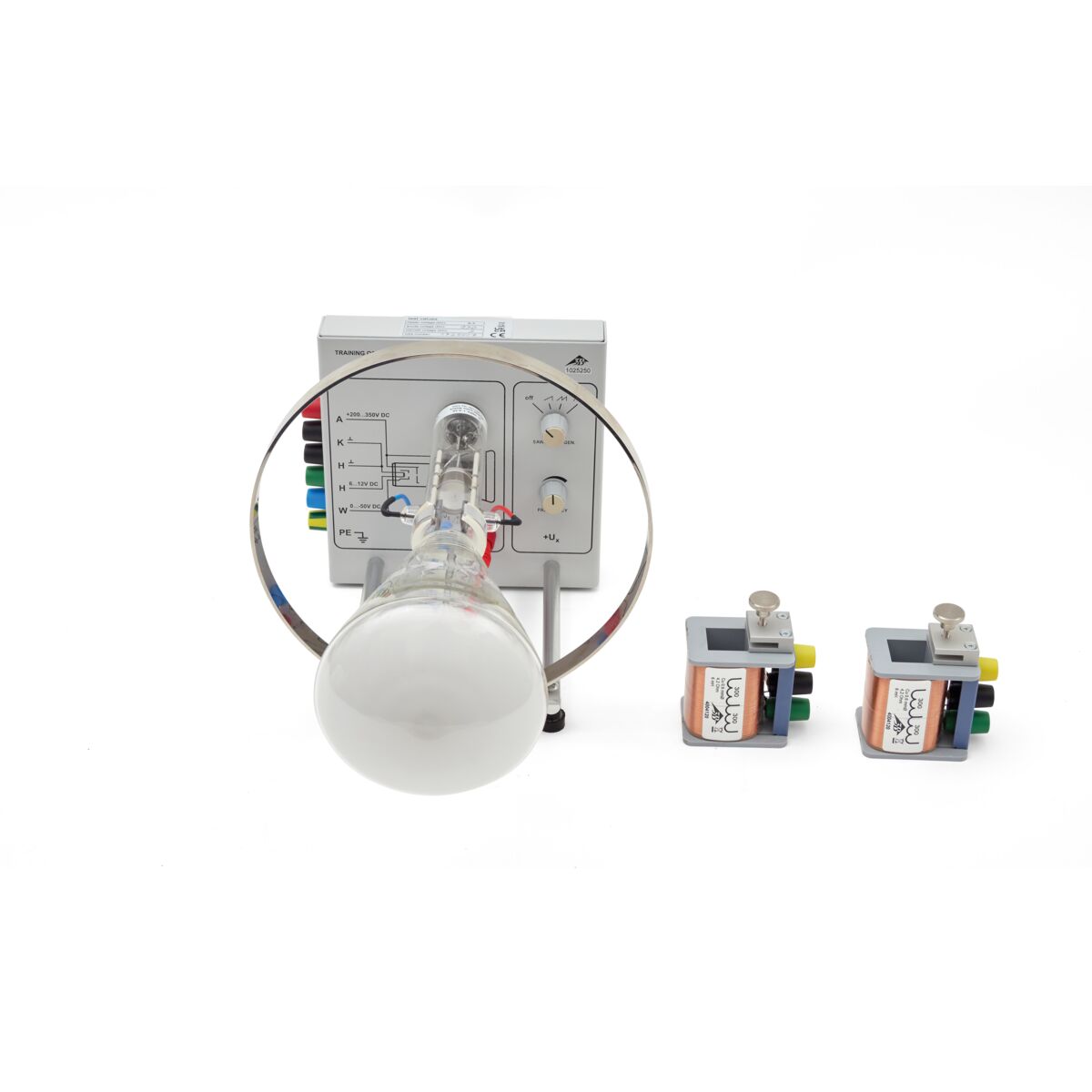

Der Elektronenstrahl in dieser Elektronenröhre kann durch ein elektrisches Feld abgelenkt werden, das von Ablenkplatten erzeugt wird. Die Ablenkplatten sind parallel zum Elektronenstrahl ausgerichtet und in die Röhre integriert. Der Elektronenstrahl kann außerdem durch ein Magnetfeld abgelenkt werden, das von zwei externen Spulen erzeugt wird, die auf dem Metallring montiert sind.
Ein Wehnelt-Zylinder im Inneren der Röhre fokussiert den Elektronenstrahl. Eine Gasfüllung aus Neon-Gas und ein Fluoreszenzschirm ermöglichen die Beobachtung des Elektronenstrahls innerhalb der Röhre.
Ein stufenlos einstellbarer Sägezahngenerator, der ebenfalls mit den Ablenkplatten verbunden ist, kann zur Analyse und Visualisierung zeitabhängiger Prozesse verwendet werden.

Technische Daten:_..

Braunsche Röhre:_..
Anodenspannung:	200 V – 350 V DC
Anodenstrom:	max. 1 mA
Heizspannung:	6,3 V DC
Heizstrom:	0,3 A
Wehneltspannung:	0 V – -50 V DC
Abmessungen Ablenkplatte:	ca. 12 mm x 20 mm
Ablenkplattenabstand:	ca. 14 mm
Elektrische Ablenkempfindlichkeit:	0,2 mm/V
Restgas:	Neon
Gasdruck:	10^-4 hPa
Schirmdurchmesser:	ca. 100 mm
Röhrenlänge:	ca. 260 mm

Ablenkspulen:_..
Windungszahl:	je Spule: 300 + 300 Windungen
Gleichstromwiderstand:	4,2 Ω
Induktivität L:	6 mH

Sägezahnspannungen:_..
V_pp:	100 V
Sweep-Frequenz:	3,5 Hz – 650 Hz, stufenlos einstellbar

Masse:	ca. 1,6 kg
