Experiment:
Lehroszilloskop I
(115 V, 50/60 Hz)

4.047,19 € inkl. MwSt

Versandkostenfreie Lieferung

Frage zum Produkt

Beschreibung
Lieferumfang

Anwendungsbeispiele und Experimente:_..

Die folgenden Themen werden behandelt:_..
•	Untersuchung der Ablenkung eines Elektronenstrahls in einem elektrischen Feld
•	Untersuchung der Ablenkung eines Elektronenstrahls in einem magnetischen Feld
•	Demonstration der Signalanzeige auf einem Oszilloskop unter Verwendung eines periodischen Signals eines Funktionsgenerators
•	Kalibrieren des Frequenzreglers des Sägezahngenerators

Experimentbeschreibung:_..

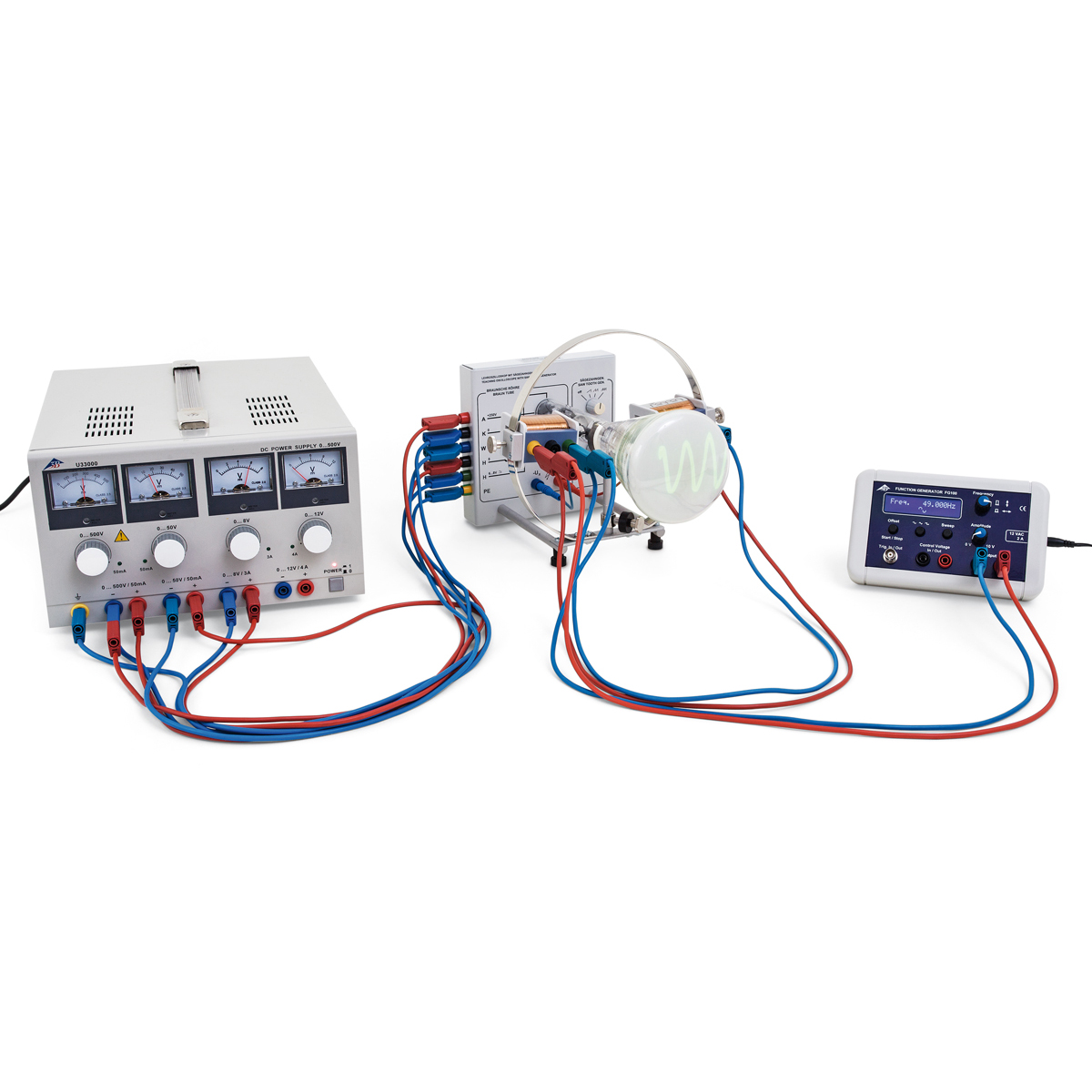

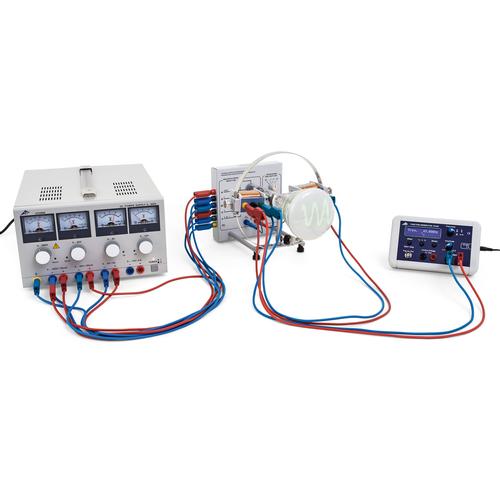

Das Lehroszilloskop wird verwendet, um die physikalischen Grundlagen der zeitaufgelösten Darstellung von elektrischen Signalen auf einem Fluoreszenzschirm zu untersuchen. In einer didaktisch überarbeiteten Braunschen Röhre wird ein fokussierter Elektronenstrahl erzeugt, und sein Auftreffpunkt auf dem Fluoreszenzschirm ist als grüner Leuchtfleck sichtbar. Wenn der Elektronenstrahl durch eine Sägezahnspannung, die zwischen einem Paar von Ablenkplatten angelegt wird, abgelenkt wird, bewegt er sich mit konstanter Geschwindigkeit von links nach rechts über den Schirm und kehrt anschließend zum Ausgangspunkt zurück. Dieser Prozess wird bei einer einstellbaren Frequenz zyklisch wiederholt. Die darzustellende zeitabhängige Spannung wird an eine außerhalb der Röhre befindliche Spule angelegt, wodurch der Strahl im Magnetfeld der Spule vertikal abgelenkt wird. Die Zeitabhängigkeit des Signals wird durch die gleichzeitige horizontale Bewegung des Elektronenstrahls aufgelöst und auf dem Fluoreszenzschirm dargestellt.

Artikel-Nr.: 8000669 [UE3070800-115]
