Kompaktes Komplettsystem zur e/m-Bestimmung
mit der Fadenstrahlröhre
![Kompaktes Komplettsystem zur e/m-Bestimmung
mit der Fadenstrahlröhre , 8001324 [UE3070750], Elektronenröhren – Typ D](/imagelibrary/UE3070750/UE3070750_01_Kompaktes-Komplettsystem-zur-em-Bestimmung-mit-der-Fadenstrahlroehre.jpg)
![Kompaktes Komplettsystem zur e/m-Bestimmung
mit der Fadenstrahlröhre , 8001324 [UE3070750], Elektronenröhren – Typ D](/imagelibrary/UE3070750/UE3070750_02_Kompaktes-Komplettsystem-zur-em-Bestimmung-mit-der-Fadenstrahlroehre.jpg)
![Kompaktes Komplettsystem zur e/m-Bestimmung
mit der Fadenstrahlröhre , 8001324 [UE3070750], Elektronenröhren – Typ D](/imagelibrary/UE3070750/UE3070750_03_Kompaktes-Komplettsystem-zur-em-Bestimmung-mit-der-Fadenstrahlroehre.jpg)
![Kompaktes Komplettsystem zur e/m-Bestimmung
mit der Fadenstrahlröhre , 8001324 [UE3070750], Elektronenröhren – Typ D](/imagelibrary/UE3070750/UE3070750_04_Kompaktes-Komplettsystem-zur-em-Bestimmung-mit-der-Fadenstrahlroehre.jpg)
![Kompaktes Komplettsystem zur e/m-Bestimmung
mit der Fadenstrahlröhre , 8001324 [UE3070750], Elektronenröhren – Typ D](/imagelibrary/UE3070750/UE3070750_05_Kompaktes-Komplettsystem-zur-em-Bestimmung-mit-der-Fadenstrahlroehre.jpg)
![Kompaktes Komplettsystem zur e/m-Bestimmung
mit der Fadenstrahlröhre , 8001324 [UE3070750], Elektronenröhren – Typ D (Small)](/thumblibrary/UE3070750/UE3070750_01_140_140_Kompaktes-Komplettsystem-zur-em-Bestimmung-mit-der-Fadenstrahlroehre.jpg)
![Kompaktes Komplettsystem zur e/m-Bestimmung
mit der Fadenstrahlröhre , 8001324 [UE3070750], Elektronenröhren – Typ D (Small)](/thumblibrary/UE3070750/UE3070750_02_1200_1200_Kompaktes-Komplettsystem-zur-em-Bestimmung-mit-der-Fadenstrahlroehre.jpg)
![Kompaktes Komplettsystem zur e/m-Bestimmung
mit der Fadenstrahlröhre , 8001324 [UE3070750], Elektronenröhren – Typ D (Small)](/thumblibrary/UE3070750/UE3070750_03_1200_1200_Kompaktes-Komplettsystem-zur-em-Bestimmung-mit-der-Fadenstrahlroehre.jpg)
![Kompaktes Komplettsystem zur e/m-Bestimmung
mit der Fadenstrahlröhre , 8001324 [UE3070750], Elektronenröhren – Typ D (Small)](/thumblibrary/UE3070750/UE3070750_04_1200_1200_Kompaktes-Komplettsystem-zur-em-Bestimmung-mit-der-Fadenstrahlroehre.jpg)
![Kompaktes Komplettsystem zur e/m-Bestimmung
mit der Fadenstrahlröhre , 8001324 [UE3070750], Elektronenröhren – Typ D (Small)](/thumblibrary/UE3070750/UE3070750_05_1200_1200_Kompaktes-Komplettsystem-zur-em-Bestimmung-mit-der-Fadenstrahlroehre.jpg)
Kompaktes Komplettsystem zur e/m-Bestimmung
mit der Fadenstrahlröhre
| Anwendungsbeispiele und Experimente: .. |
| • | Untersuchung der Ablenkung eines Elektronenstrahls in einem homogenen Magnetfeld |

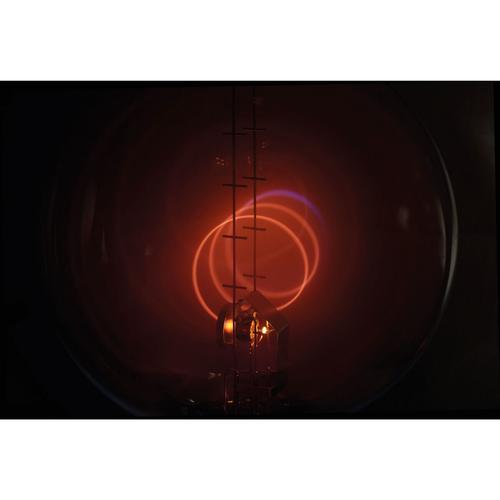

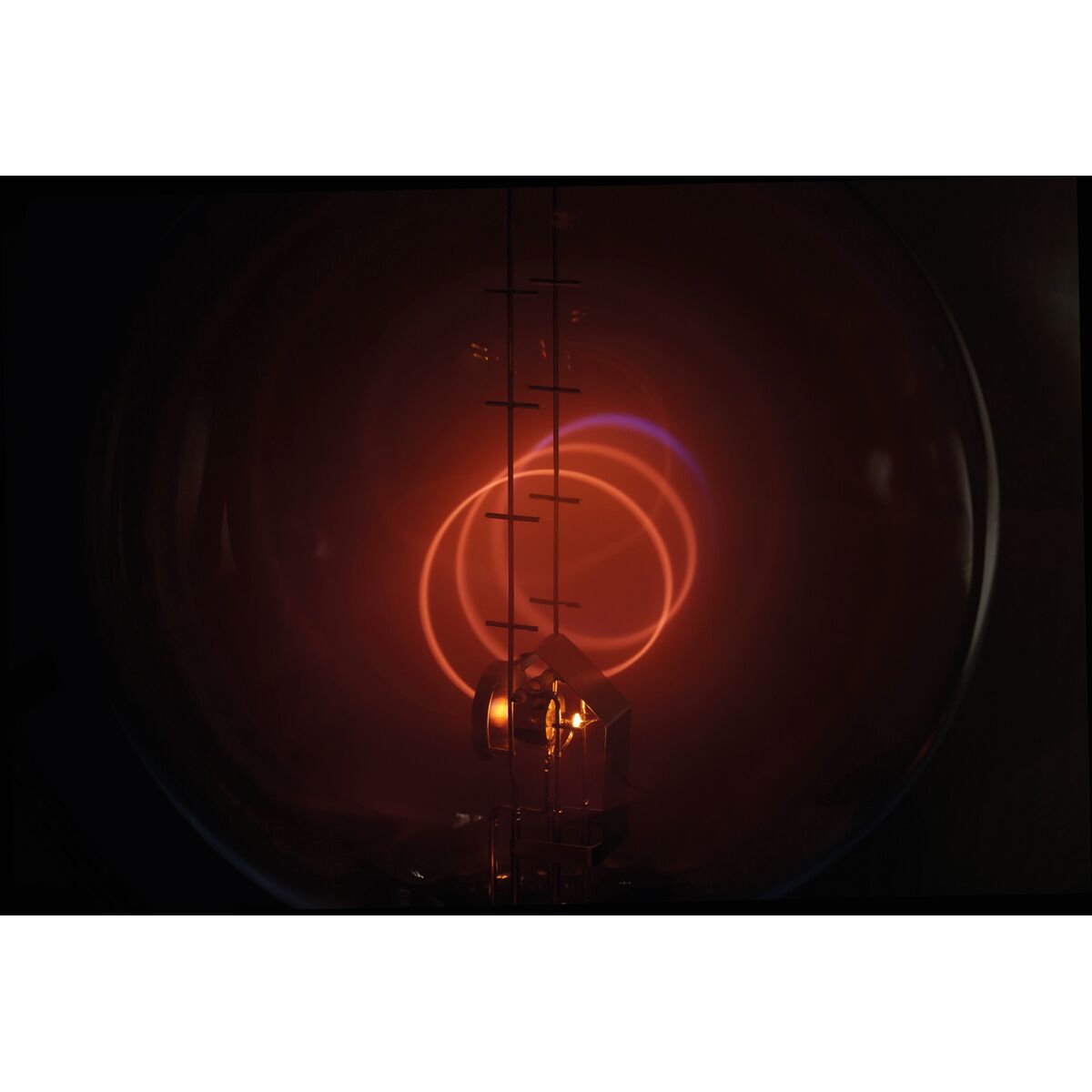

| • | Geschlossene Kreisbahn oder Spiralbahn |
| • | Bestimmung der spezifischen Ladung e/m des Elektrons |
| Produktinformationen: .. |

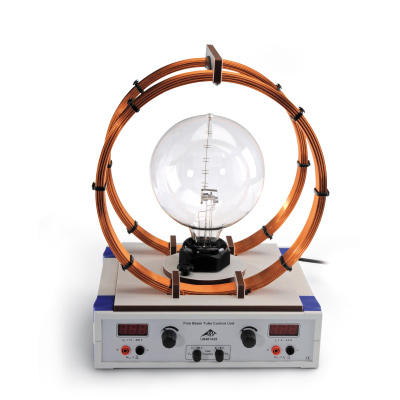

| Das System wird geliefert mit:.. | |
| - | einer Fadenstrahlröhre |
| - | einem Helmholtzspulenpaar zur Erzeugung eines homogenen Magnetfelds |
| - | einem Betriebsgerät zur Spannungsversorgung.. |

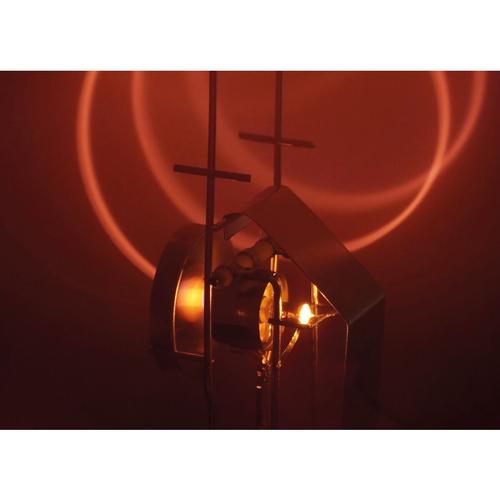

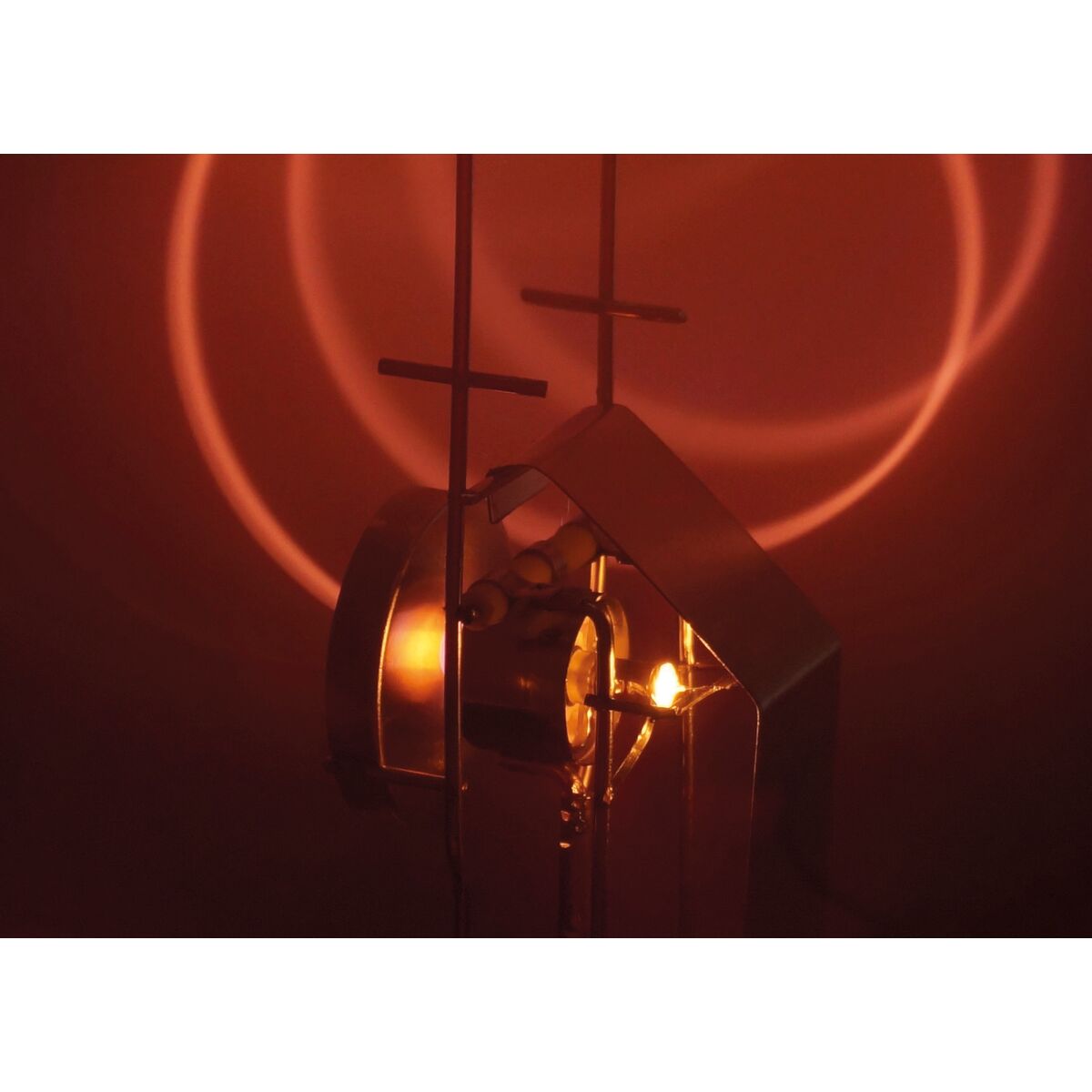

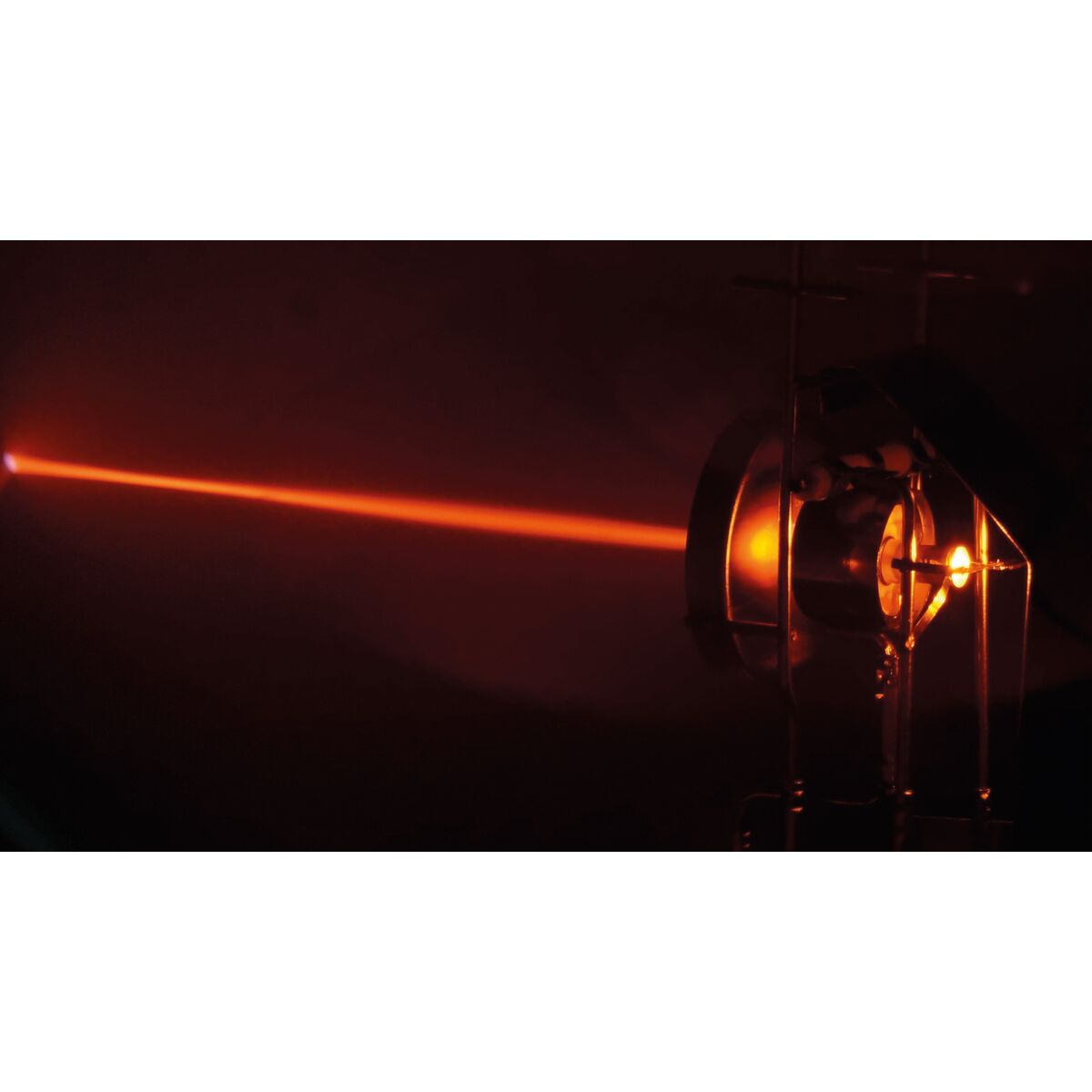

Im Inneren der Fadenstrahlröhre erzeugt ein hochpräzises Elektronenstrahlsystem—bestehend aus einer indirekt geheizten Oxidkathode, einer Lochanode und einem Wehnelt-Zylinder—einen scharf gebündelten, klar definierten Elektronenstrahl. Durch Stoßionisation von Neonatomen entsteht eine helle, kontrastreiche Leuchtspur, die eine klare und präzise Sichtbarmachung der Elektronenbahn im Inneren der Röhre ermöglicht.

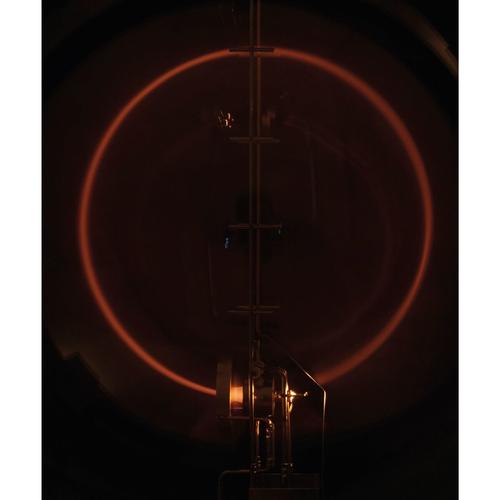

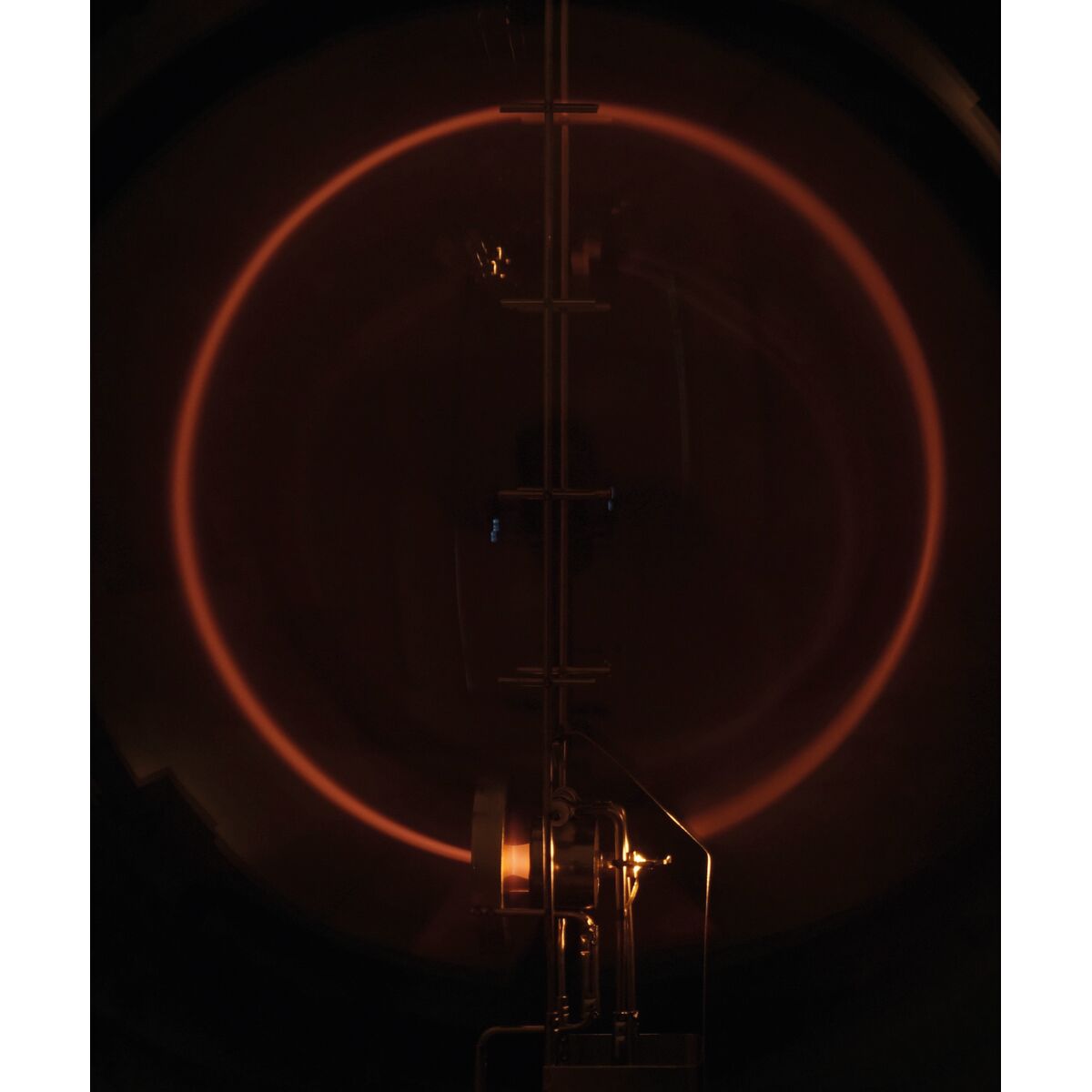

Bei optimaler Ausrichtung der Röhre und präziser Einstellung des Stroms durch die Helmholtzspulen wird der Elektronenstrahl in eine klar definierte Kreisbahn abgelenkt. Der Durchmesser dieser Kreisbahn kann einfach bestimmt werden, wenn die Elektronen auf eine der äquidistanten Messmarkierungen treffen und der entsprechende Punkt deutlich sichtbar aufleuchtet. Der Durchmesser, die Anodenspannung und das Magnetfeld sind die entscheidenden Bestimmungsgrößen zur Ermittlung der spezifischen Ladung des Elektrons (e/m). Die Stärke des Magnetfelds kann präzise aus dem Spulenstrom berechnet werden, da die Geometrie des Helmholtzspulenpaars fest vorgegeben ist und somit genaue und reproduzierbare Messergebnisse gewährleistet sind.
| Technische Daten: .. |
| Fadenstrahlröhre: | Gasfüllung: | Neon |
| Gasdruck: | 1,3 x 10-5 hPa | |
| Kolbendurchmesser: | 165 mm | |
| Kreisbahndurchmesser: | 20 mm – 120 mm | |
| Abstand der Messmarkierungen: | 20 mm .. | |
| Helmholtz-Spulenpaar: | Spulendurchmesser: | ca. 300 mm |
| Windungszahl: | 124 | |
| Magnetfeld: | 0 mT – 3,4 mT (0,75 mT/A) .. | |
| Betriebsgerät: | Spulenstrom IH : | 0 A – 4,5 A; 3-stellige Anzeige |
| Messausgang: UOUT = IH x 1 V / 1A .. | ||
| Anodenspannung UA : | 15 V – 300 V; max. 10 mA; 3-stellige Anzeige | |
| Messausgang: UOUT = UA / 100 .. | ||
| Heizspannung: | 5 V – 7 V DC, max. 1 A | |
| Wehneltspannung: | 0 – -50 V | |
| Allgemeine Daten: | Drehwinkel (Röhre): | -10° – 270° |
| Anschluss / Stecker: | EU, UK, US | |
| Abmessungen: | ca. 310 mm x 275 mm x 410 mm | |
| Masse: | ca. 7,5 kg |
Artikel-Nr.: 8001324 [UE3070750]
| Gewicht | 0.01 kg |
| Größe | 0.01 x 0.01 x 0.01 cm |
| Brand | 3B Scientific Teltron |
| Alte Artikel-Nr. | 1013843 |
