Funktionsgenerator FG 100 – 1 mHz bis 100 kHz (115 V, 50/60 Hz) | 1009956 | U8533600-115 | Funktionsgeneratoren

Beschreibung
Experimente

Anwendung:_..

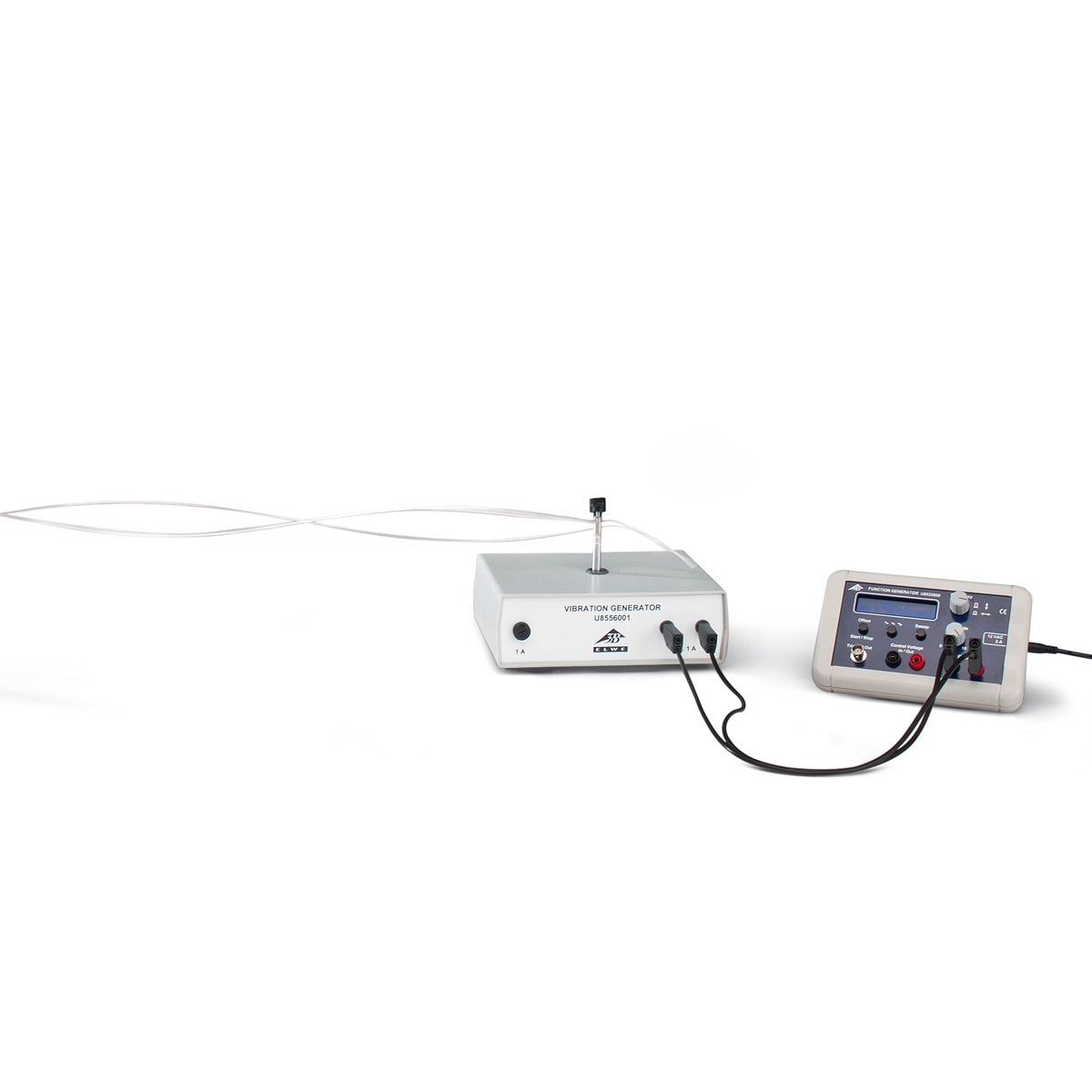

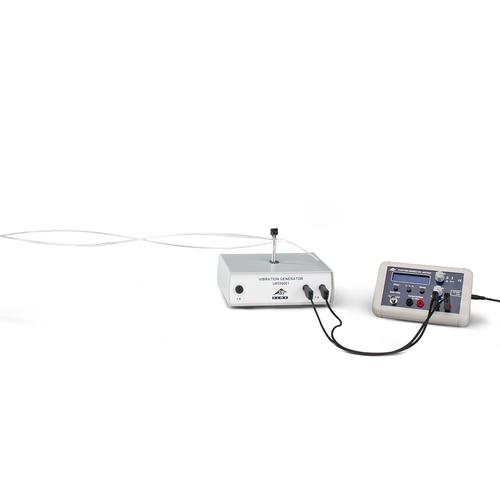

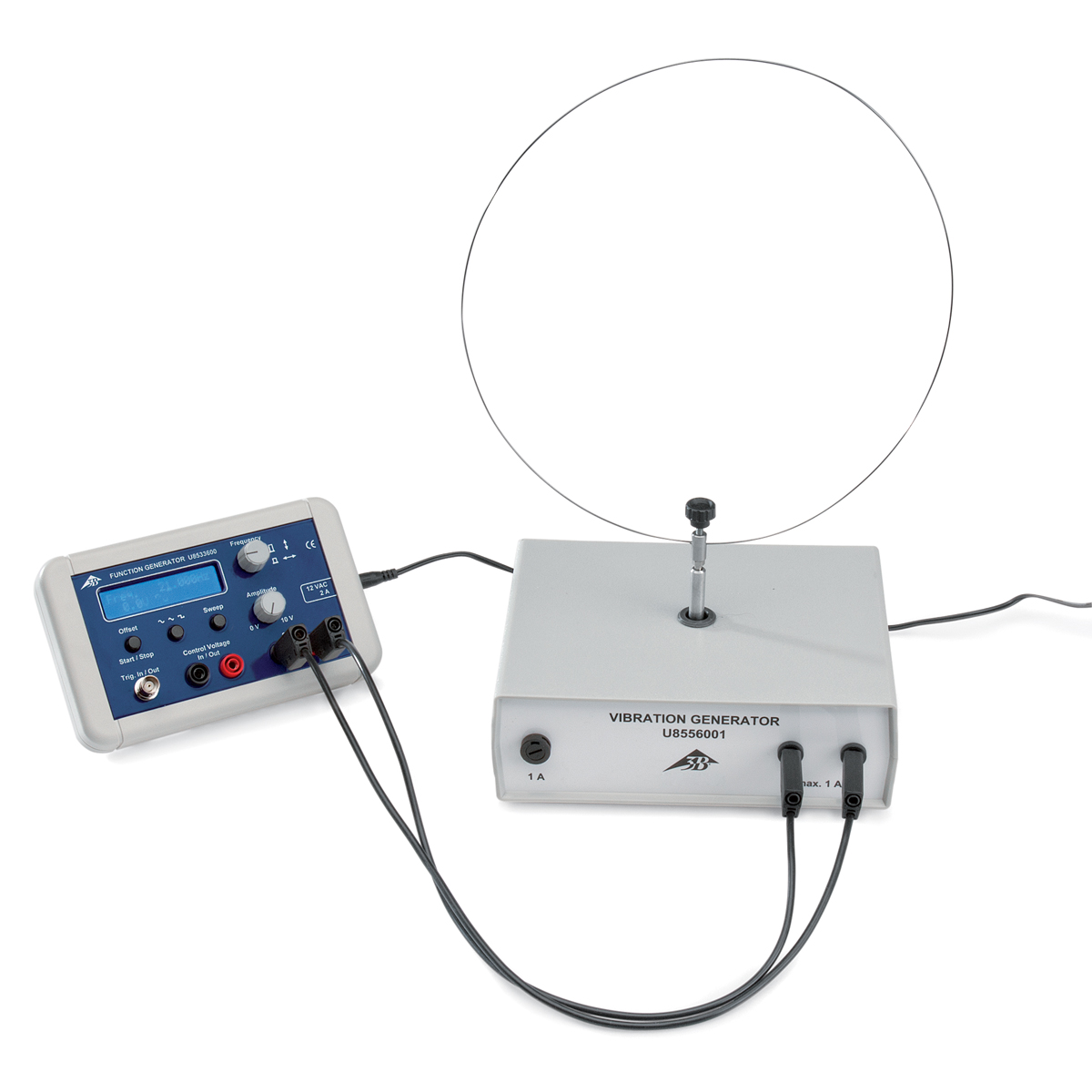

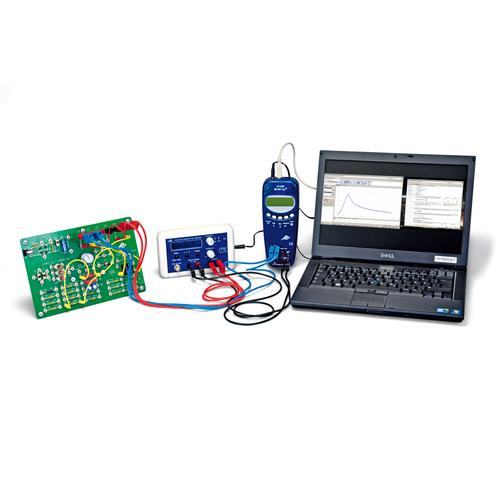

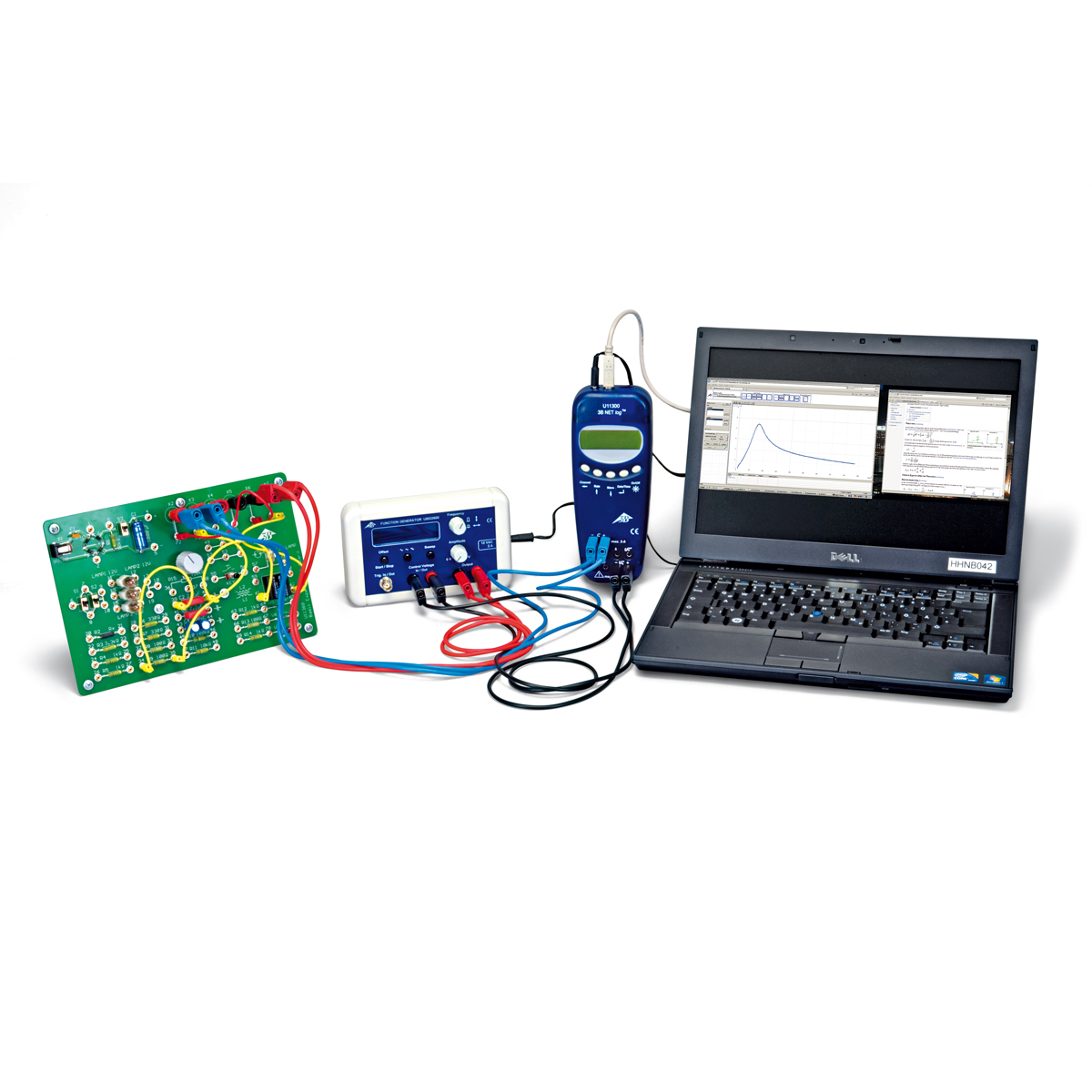

Der Funktionsgenerator FG100 verfügt über interne und externe Sweep-Funktionen und beinhaltet einen Leistungsverstärker für den Einsatz in Schülerexperimenten und Hochschulpraktika. Beispielsweise können mit dem Generator zahlreiche Experimente zu Schwingungen, Wechselstrom und Induktion durchgeführt werden.

Produktinformationen:_..

Das Gerät gibt sinus-, dreieck- und rechteckförmige Spannungen mit einstellbarer Amplitude und Frequenz aus. Der eingebaute Leistungsverstärker ermöglicht Ströme bis zu 1 A.
Der Generator bietet 3 Betriebsarten innerhalb der Frequenz-Sweep-Funktion: extern, intern kontinuierlich und intern einzeln. In den internen Sweep-Betriebsarten wird für jeden Sweep ein Triggerimpuls erzeugt und gleichzeitig eine zur Frequenz proportionale Spannung bereitgestellt. Die letzte Einstellung im Sweep-Modus wird im Funktionsgenerator gespeichert.

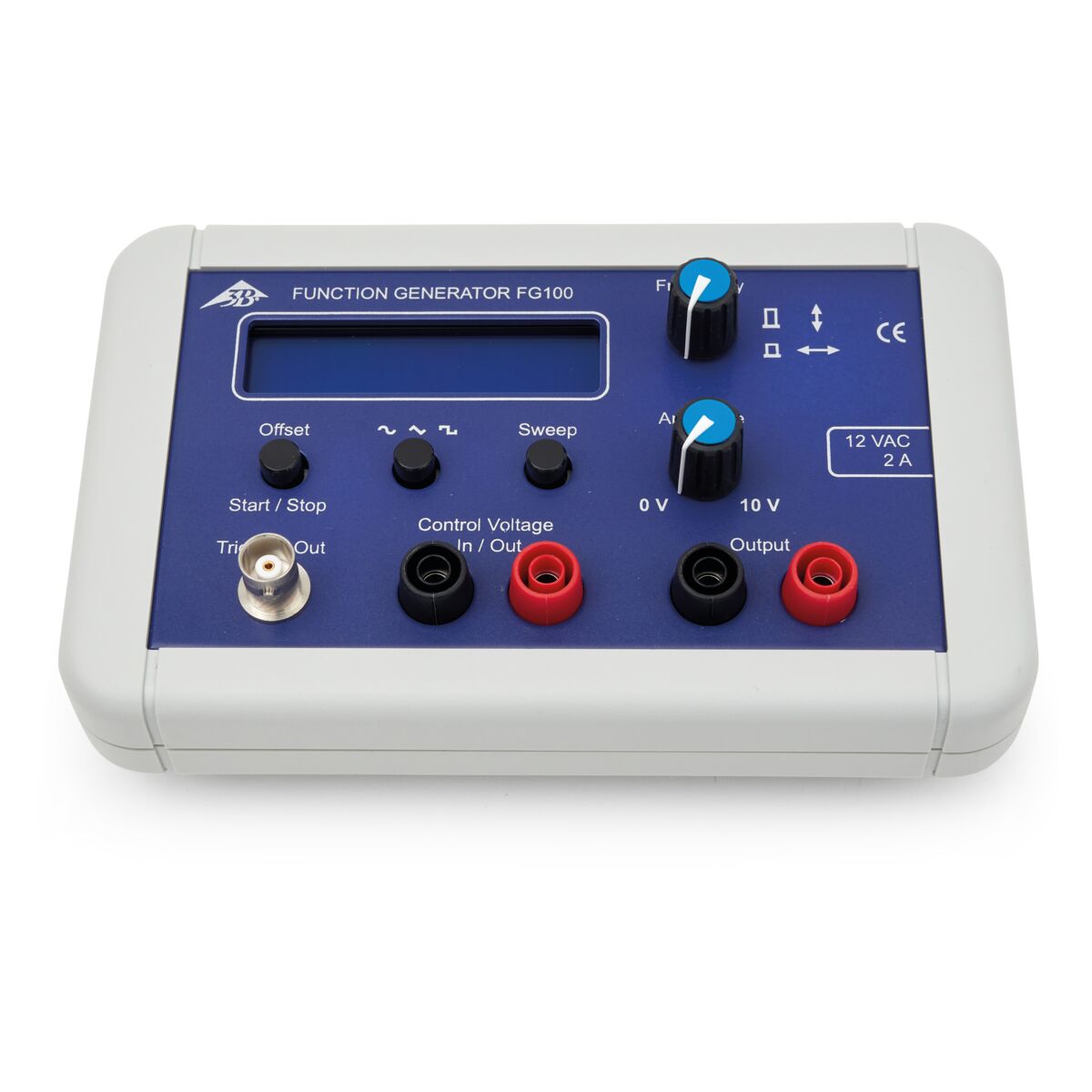

Der Funktionsgenerator verfügt über eine beleuchtete digitale Anzeige für Frequenz, Signalform, Offset und weitere Parameter. Der Ausgang ist kurzschlussfest und zusätzlich gegen Induktionsspannungen und Funkenentladungen geschützt.

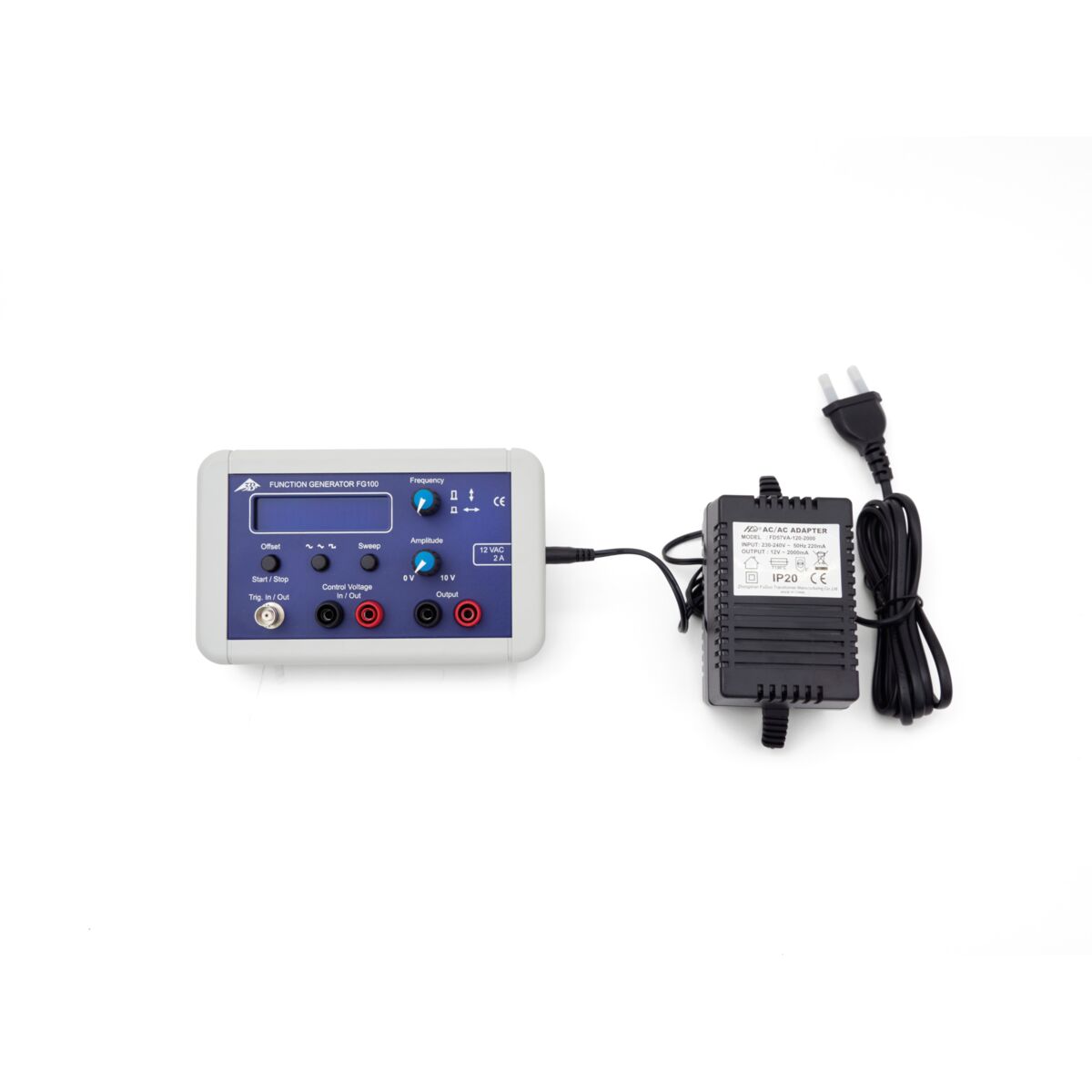

Das Gerät ist mit ausklappbaren Standfüßen ausgestattet. Die Stromversorgung erfolgt über ein 12 V AC Steckernetzgerät.

Informationen zur Produktsicherheit:_..

•		Der Funktionsgenerator FG100 entspricht DIN EN 61010: Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte – Teil 1.
•		Sicherheitstransformator nach EN 61558-2-6.
•		Sichere Trennung zwischen Versorgungsnetz und Ausgangsstromkreisen.

Technische Daten:_..

Signale:	Frequenzbereich:	1 mHz bis 100 kHz
	Klirrfaktor:	< 1%_.
	Signalformen:	Sinus, Rechteck, Dreieck
	Offset:	0 bis ±5 V, einstellbar in 0,1-V-Schritten
Ausgang:	Ausgangsamplitude:	0 bis 10 V, stufenlos einstellbar
	Ausgangsleistung:	10 W, permanent
	Ausgangsstrom:	1 A, max. 2,0 A
Sweep:	Sweep-Betriebsarten:	extern, intern kontinuierlich, intern einzeln
	Frequenzbereich:	1 Hz bis 100 kHz
	Stopp-/Start-Frequenzverhältnis:	max. 1000 : 1 , z.B. 2 Hz bis max. 2 kHz
	Durchlaufzeitbereich:	0,04 s bis 1000 s
	Externer Sweep:	Start über Triggerimpuls oder Anlegen einer Steuerspannung von 0 bis 5 V; Modulationsfrequenz: max. 200 Hz
	Interner kontinuierlicher Sweep / Interner einzelner Sweep:	Start und Stopp über Start-/Stopp-Taste; Ausgabe eines Triggerimpulses pro Zyklus und einer proportionalen Spannung.
Allgemeine Daten:	Stromversorgung:	Steckernetzgerät, 12 V AC, 2 A
	Abmessungen:	170 mm x 105 mm x 40 mm
	Masse:	0,5 kg
