ESR-Grundgerät
ESR-Grundgerät
| Anwendungsbeispiele und Experimente: .. |
| Folgende Themen und Versuche können mit dem ESR-Grundgerät behandelt und durchgeführt werden:.. | |
| • | Resonanzabsorption eines HF-Schwingkreises |
| • | Abhängigkeit der Resonanzfrequenz vom Magnetfeld |
| • | Elektronenspin und magnetisches Moment des Elektrons |
| • | Bestimmung des Elektronen-g-Faktors; Landé-Faktor des freien Elektrons |
| Produktinformationen: .. |
Die Beobachtung der Resonanzen erfolgt durch hochfrequenzinduzierte Übergänge bei Veränderung des externen Magnetfeldes. Die Resonanzabsorptionskurven können mit einem einfachen Zweikanal-Oszilloskop dargestellt werden (Oszilloskop nicht im Lieferumfang enthalten).

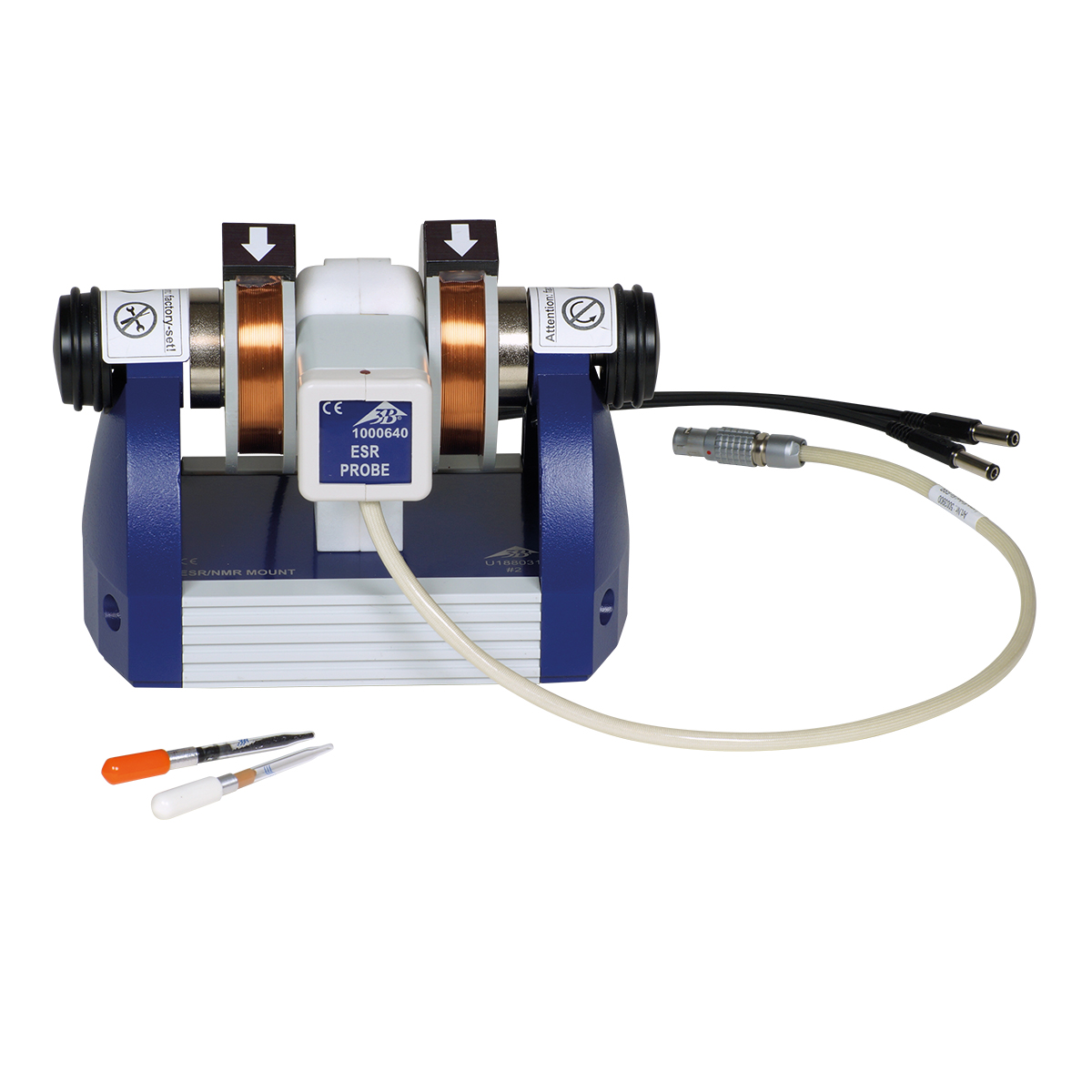

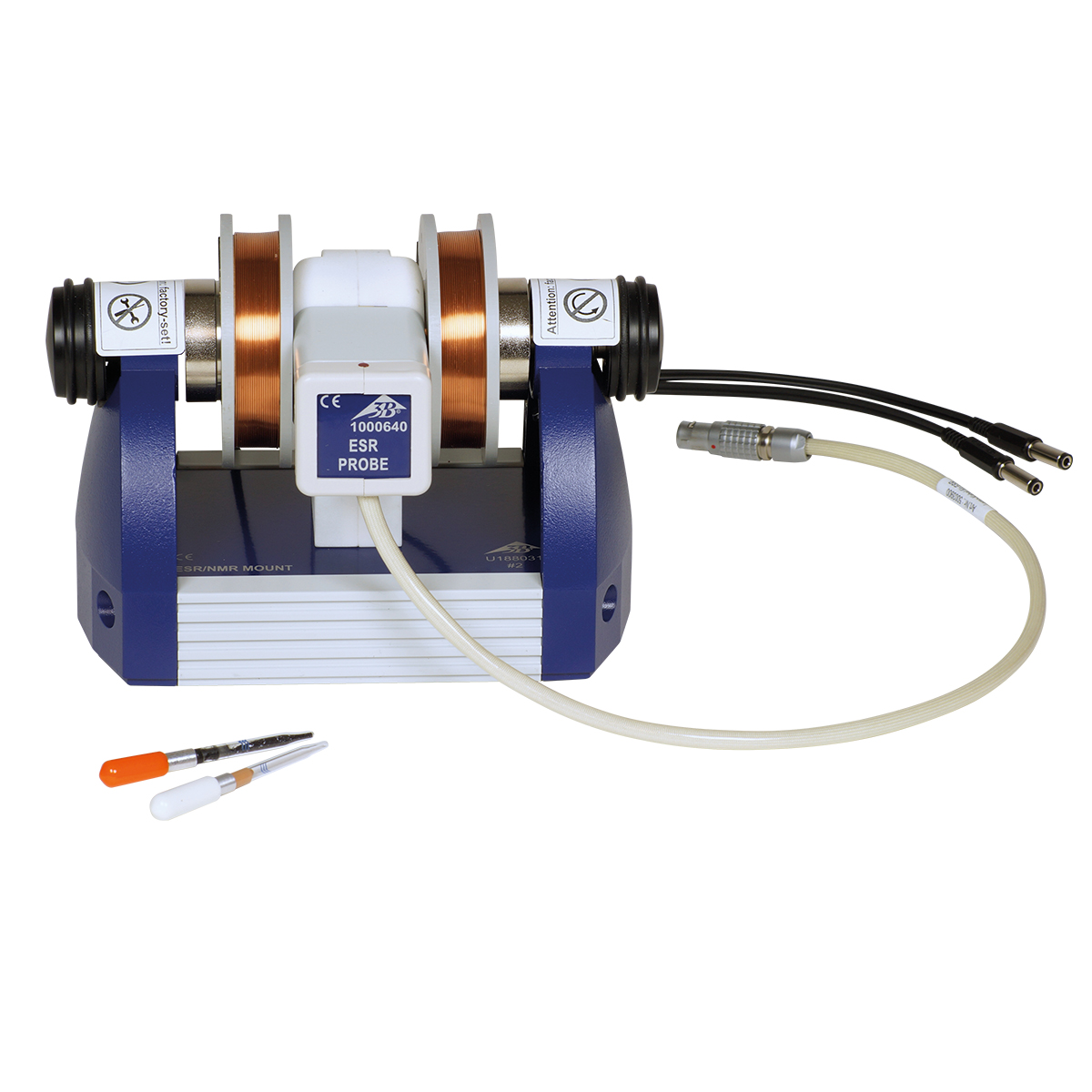

Das Set besteht aus dem werkseitig kalibrierten Grundgerät mit den beiden Spulen, der ESR-Sonde mit Hochfrequenzspule, einer DPPH-Probe und einer leeren Vergleichsprobe.
Ein Prüfprotokoll wird mit jedem ESR-Grundgerät mitgeliefert.
| Technische Daten: .. |
| Feldspulen: | Windungen: | je 500 |
| Magnetische Flussdichte: | 0 − 3,37 mT | |
| Abmessungen: | ca. je 20 mm x 74 mm Ø | |
| Masse: | ca. je 0,2 kg | |
| Messkopf: | Anschluss: | vierpolige LEMO-Buchse |
| Allgemein: | Frequenzbereich: | ca. 38 − 75 MHz |
| Probendurchmesser: | 4,5 mm | |
| Abmessungen: | ca. 175 mm x 125mm x 125 mm | |
| Masse: | ca. 2,25 kg |
| Lieferumfang: .. |
| 1 | ESR-Grundgerät mit montierten Feldspulen |
| 1 | ESR-Sonde |
| 1 | DPPH-Probe |
| 1 | Vergleichsprobe |
| 1 | Prüfprotokoll |
| Zusätzlich erforderlich: .. |
| 1 | ESR-NMR-Steuergerät (230 V, 50/60 Hz) (Art.-Nr.: 1022700) |
| oder | |
| 1 | ESR-NMR-Steuergerät (115 V, 50/60 Hz) (Art.-Nr.: 1022702) |
| 1 | Digitaloszilloskop 2 x 30 MHz (Art.-Nr.: 1020910) |
| oder | |
| 1 | PC-Oszilloskop 2 x 25 MHz (Art.-Nr.: 1020857) |
| 2 | HF-Kabel, 1 m (Art.-Nr.: 1002746) |
Artikel-Nr.: 1022705
| Gewicht | 2.3 kg |
| Größe | 30.5 x 22 x 22.9 cm |
| Brand | 3B Scientific |
