Gerador de funções FG 100 – de 1 mHz a 100 kHz (115 V, 50/60 Hz) | 1009956 | U8533600-115 | Geradores de função

Descrição
Utilizado nos seguintes experimentos

Aplicação:_..

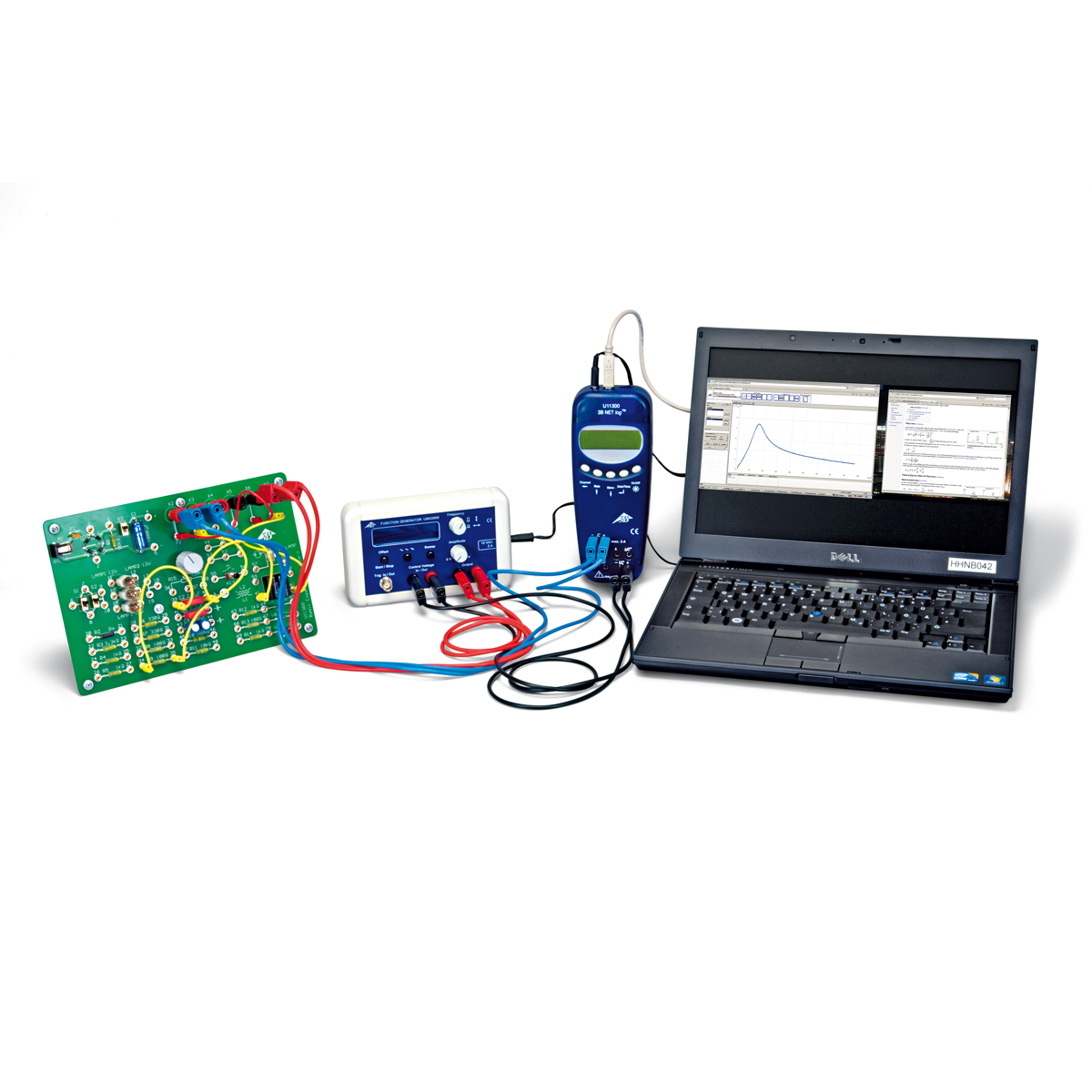

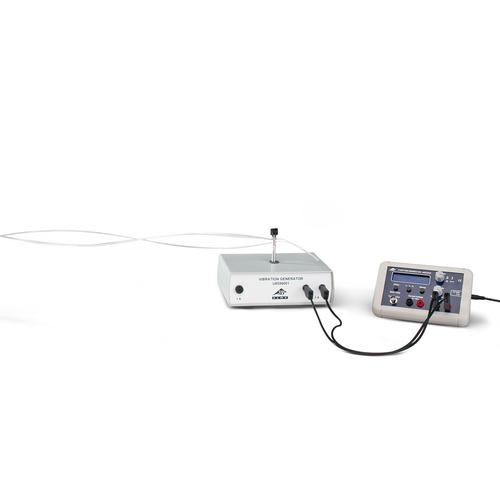

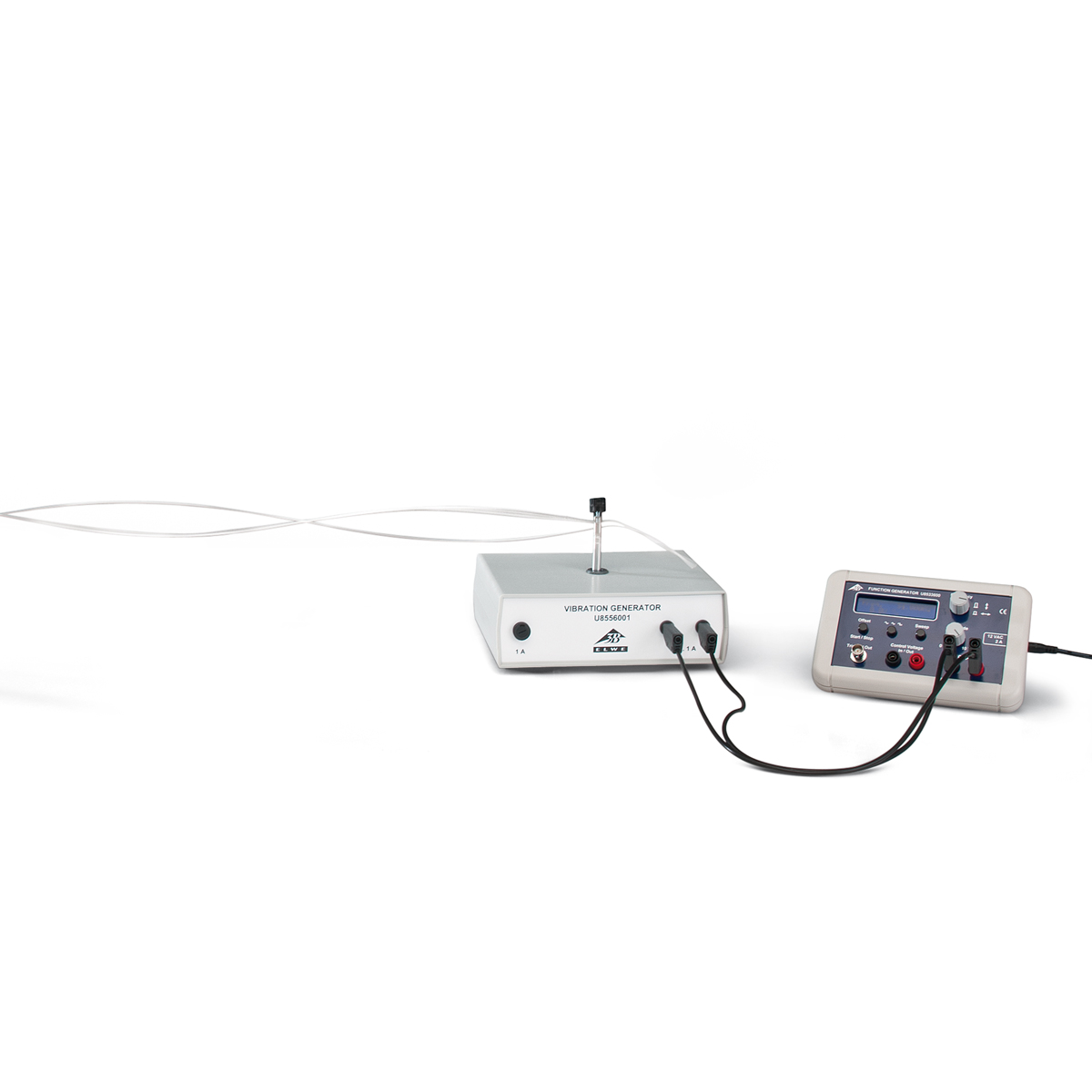

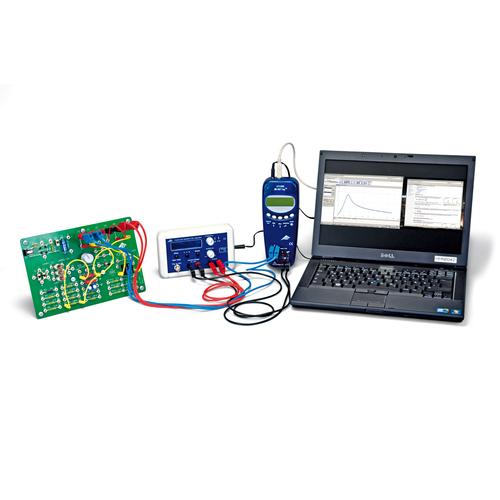

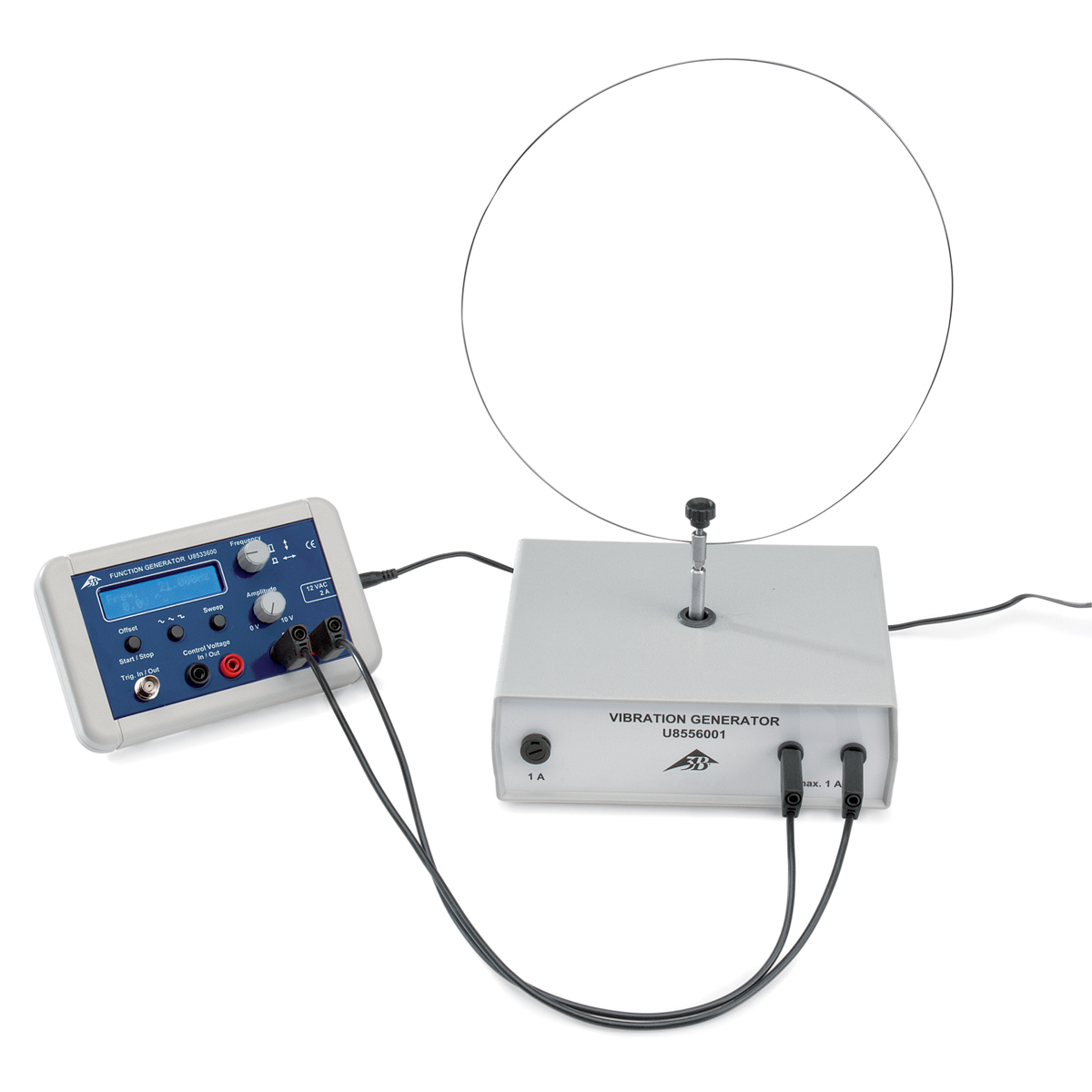

O gerador de funções FG100 dispõe de funções de varredura internas e externas e inclui um amplificador de potência para uso em experimentos para estudantes e aulas práticas de laboratório universitárias. Por exemplo, uma ampla variedade de experimentos envolvendo oscilações, corrente alternada e indução pode ser realizada com o gerador.

Informação do produto:_..

O equipamento gera tensões senoidais, triangulares e quadradas com amplitude e frequência ajustáveis. O amplificador de potência integrado permite correntes de até 1 A.
O gerador oferece 3 modos de operação dentro da função de varredura de frequência: externo, interno contínuo e interno único. Nos modos de varredura internos, um pulso de disparo é gerado para cada varredura e, simultaneamente, é fornecida uma tensão proporcional à frequência. A última configuração no modo de varredura é salva no gerador de funções.

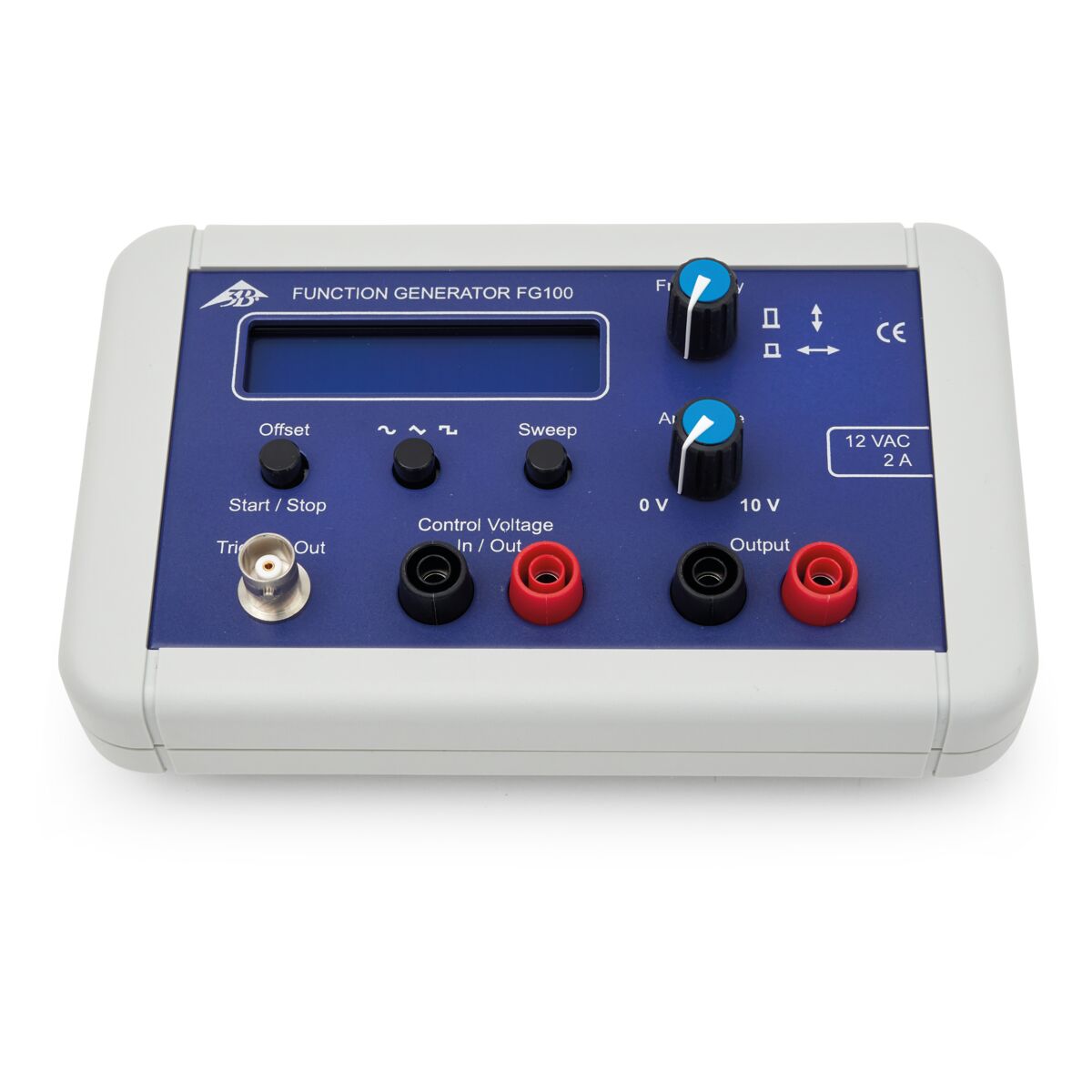

O gerador de funções dispõe de um visor digital retroiluminado para frequência, forma de onda, offset e outros parâmetros. A saída é protegida contra curto-circuito e também contra tensões induzidas e descargas por centelha.

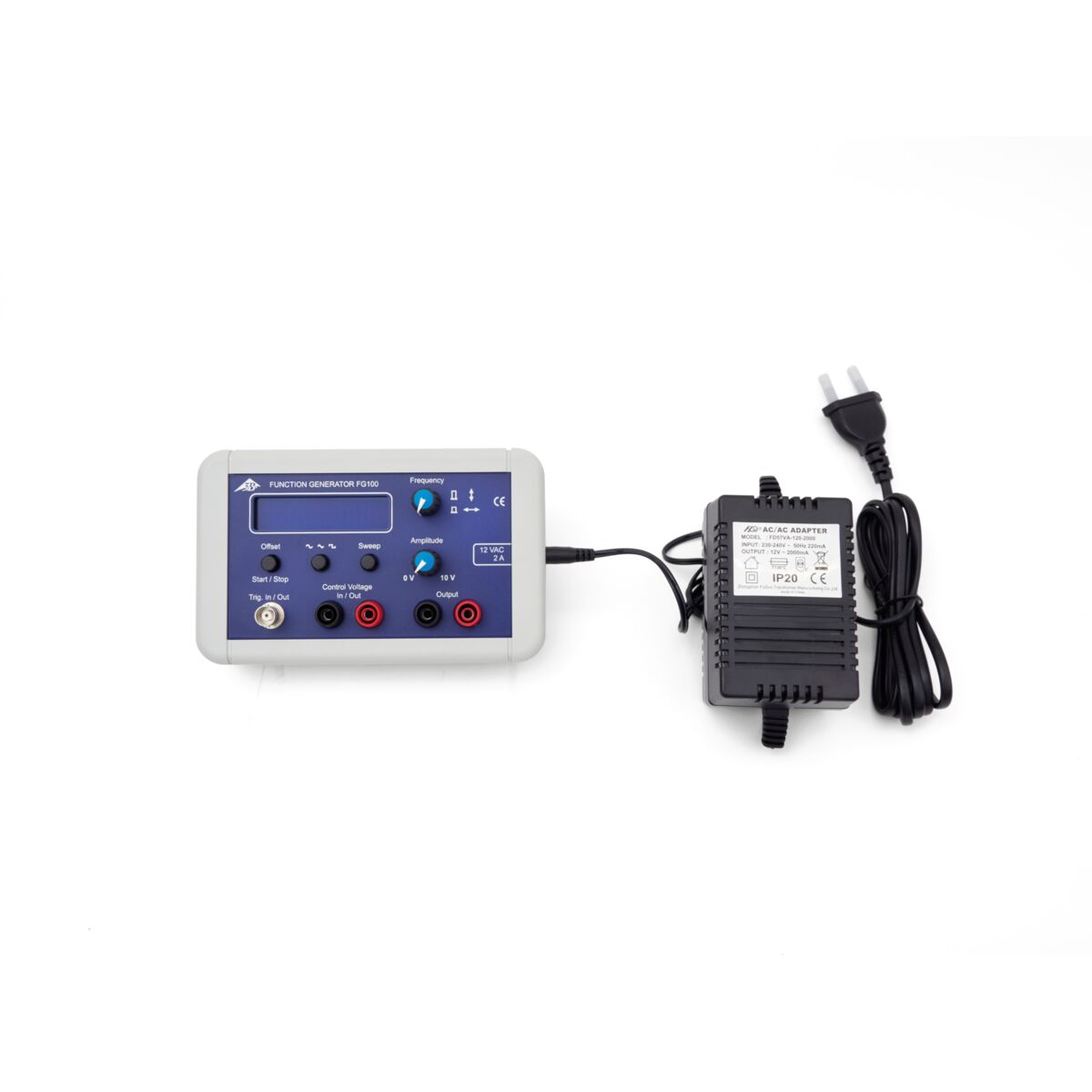

O dispositivo é equipado com pés de apoio rebatíveis. Ele é alimentado por uma fonte de alimentação plug-in de 12 V CA.

Informações sobre segurança do produto:_..

•		O gerador de funções FG100 está em conformidade com a DIN EN 61010: Requisitos de segurança para equipamentos elétricos de medição, controle e laboratório – Parte 1.
•		Transformador de segurança em conformidade com a norma EN 61558-2-6.
•		Isolação de segurança entre a rede de alimentação e os circuitos de saída.

Dados técnicos:_..

Sinais:	Faixa de frequência:	1 mHz a 100 kHz
	Fator de distorção harmônica:	< 1%_.
	Formas de onda:	seno, quadrada, triangular
	Offset:	0 a ±5 V, ajustável em passos de 0,1 V
Saída:	Amplitude de saída:	0 a 10 V, ajustável continuamente
	Potência de saída:	10 W, permanente
	Corrente de saída:	1 A, máx. 2,0 A
Varredura:	Modos de varredura:	externo, interno contínuo, interno único
	Faixa de frequência:	1 Hz a 100 kHz
	Relação frequência final/inicial:	1000 : 1 máx., por ex. 2 Hz a máx. 2 kHz
	Faixa de tempo de varredura:	0,04 s a 1000 s
	Varredura externa:	início por pulso de disparo ou aplicação de tensão de controle de 0 a 5 V; frequência de modulação: máx. 200 Hz
	Varredura interna contínua / Varredura interna única :	início e parada pelo botão de partida/parada; saída de um pulso de disparo por ciclo e uma tensão proporcional.
Dados gerais:	Fonte de alimentação:	fonte de alimentação plug-in, 12 V CA, 2 A
	Dimensões:	170 mm x 105 mm x 40 mm
	Massa:	0,5 kg
