Eğitim Osiloskopu

Açıklama
Aşağıdaki deneylerde kullanıldı

Bu eğitim osiloskopu, bir elektron demetinin elektrik ve manyetik alanlar tarafından saptırılmasını göstererek, ilk televizyon alıcılarında ve klasik laboratuvar osiloskoplarında kullanılan çalışma prensiplerini açıklar. Katot ışınlı tüpün (CRT), Braun tüpü olarak da bilinen, en eski versiyonlarından birinin yapısını, özelliklerini ve işlevini incelemek ve açıklamak için ayrıntılı bir olanak sunar.

Uygulamalar ve Deneyler:_..

Aşağıdaki konular, neon gazı ile doldurulmuş ve kısmen boşaltılmış bu elektron tüpü kullanılarak incelenebilir:_..
•	Alan içermeyen bir bölgede elektronların doğrusal yayılması
•	Elektron demetlerinin elektrik alanında saptırılması
•	Elektron demetlerinin manyetik alanda saptırılması
•	Manyetik mercek
•	Faz kayması, manyetik alanların süperpozisyonu, Lissajous figürleri
•	Elektronun spesifik yükünün belirlenmesi
•	Elektron hızının belirlenmesi

Ürün Bilgisi:_..

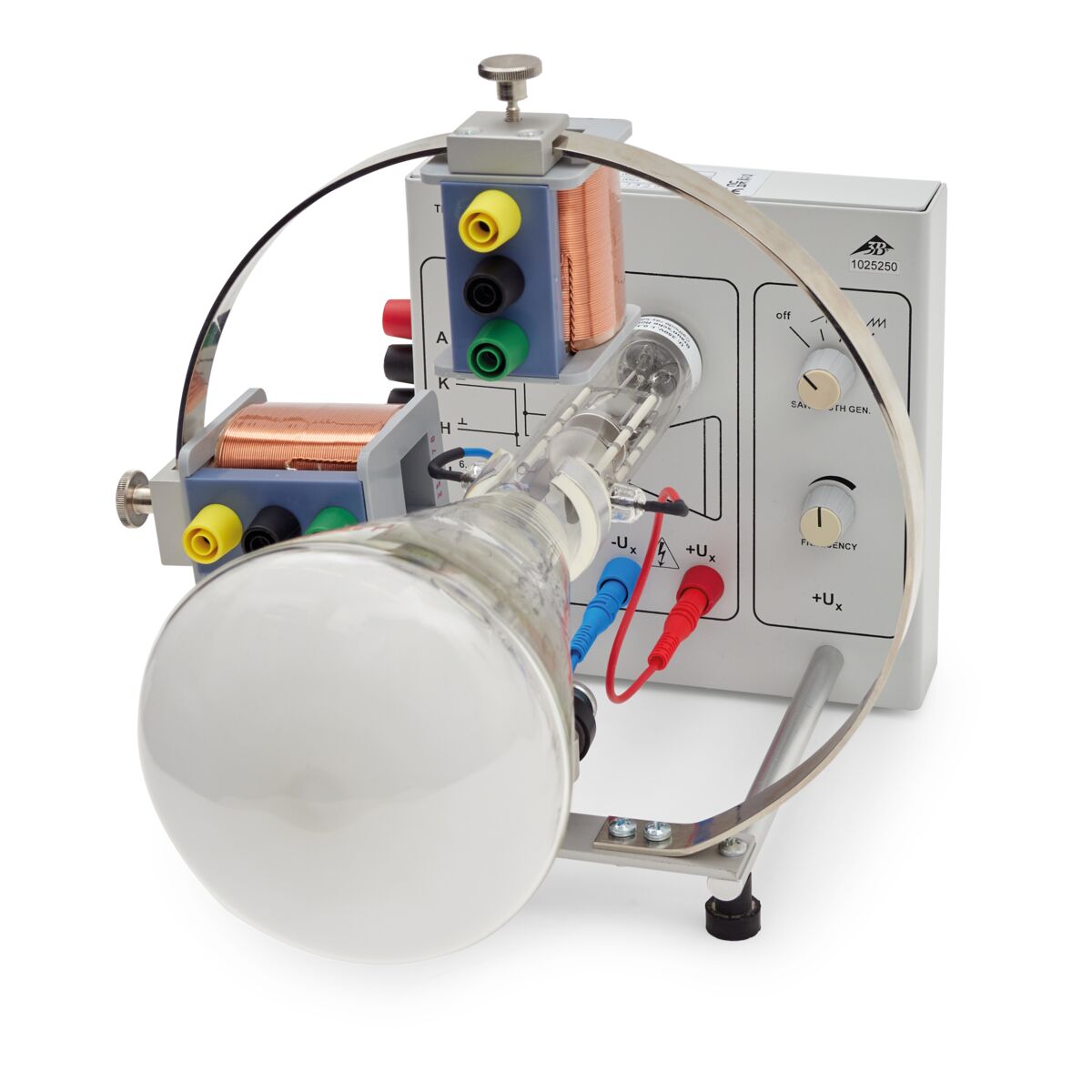

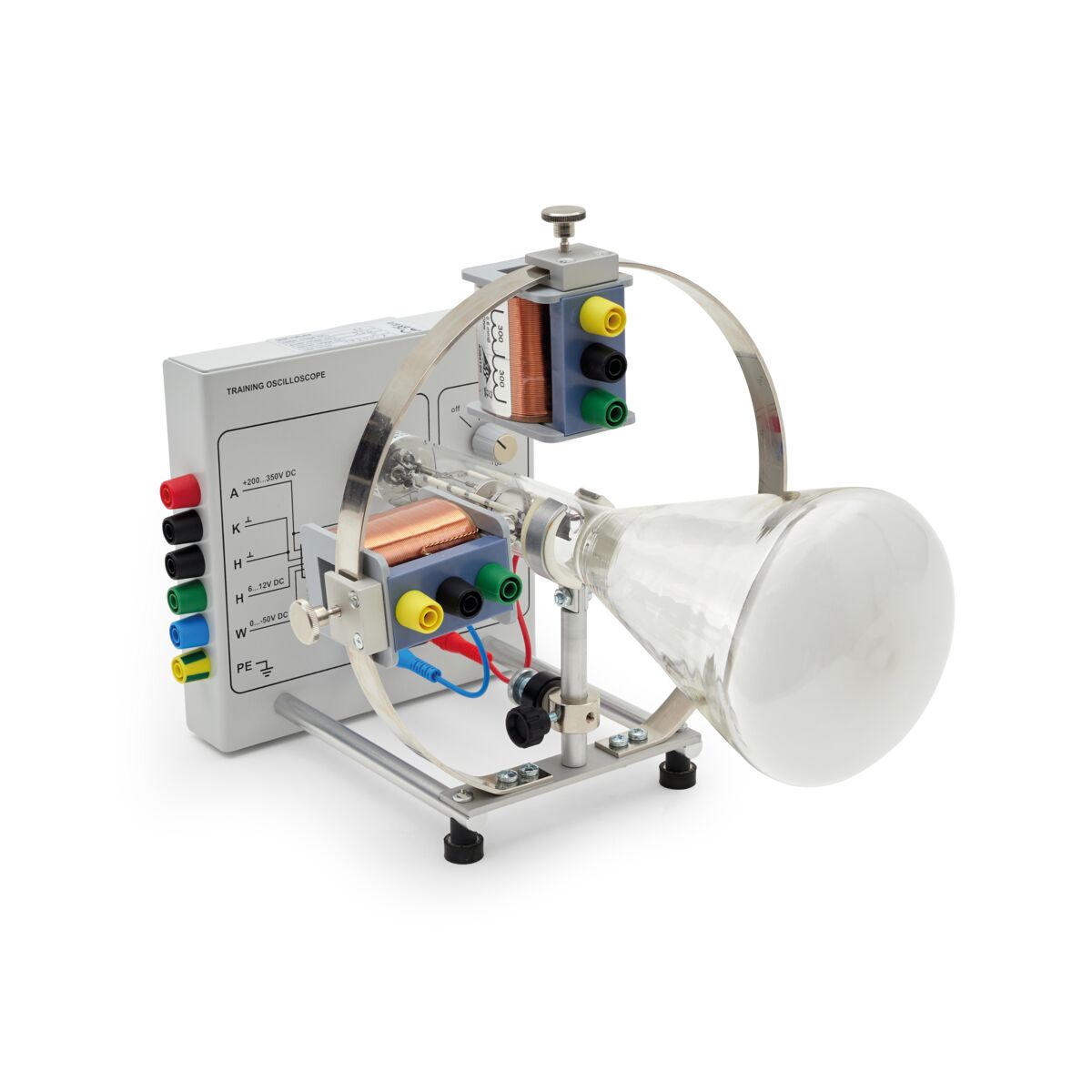

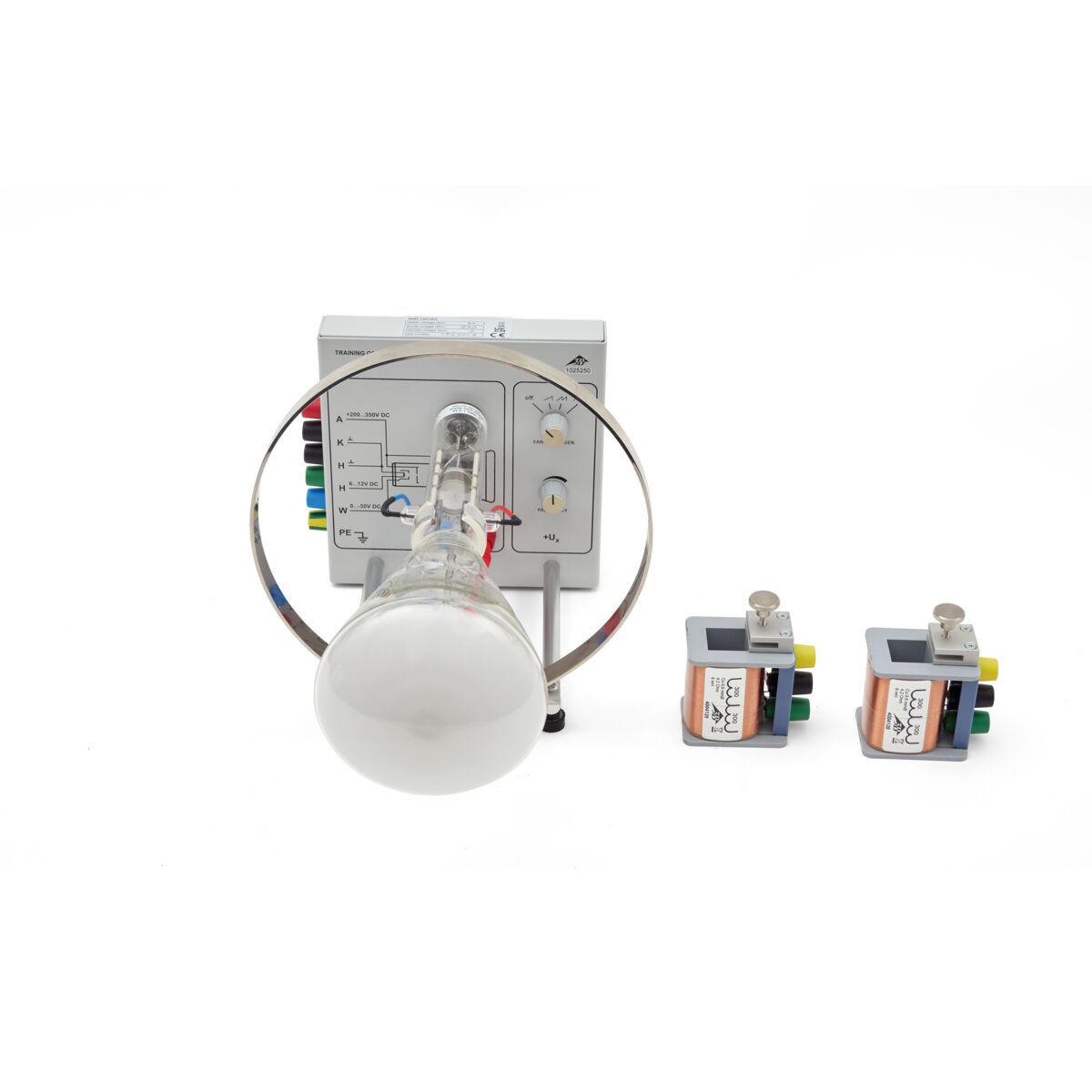

Eğitsel amaçlarla uyarlanmış bu Braun tüpü, bir bağlantı tabanı aracılığıyla kontrol elektroniğine monte edilmiştir. Kontrol elektroniği, gerilim beslemesini düzenler. Muhafazası, saptırma bobinlerinin sabitlendiği bir metal halka ile donatılmıştır. Bağlantı şeması, kontrol elektroniğinin muhafazası üzerine basılmıştır.
Bu elektron tüpündeki elektron demeti, saptırma plakaları tarafından oluşturulan bir elektrik alan ile saptırılabilir. Saptırma plakaları, elektron demetine paralel olarak hizalanmıştır ve tüp içine entegre edilmiştir. Elektron demeti ayrıca, metal halka üzerine monte edilmiş iki harici bobin tarafından oluşturulan bir manyetik alan ile de saptırılabilir.
Tüpün içindeki bir Wehnelt silindiri, elektron demetini odaklar. Neon gazı dolgusu ve bir floresan ekran, elektron demetinin tüp içinde gözlemlenmesini sağlar.
Kademesiz ayarlanabilir bir testere dişi jeneratörü, yine saptırma plakalarına bağlanmıştır ve zamana bağlı süreçlerin analiz edilmesi ve görselleştirilmesi için kullanılabilir.

Teknik Özellikler:_..

Braun tüpü:_..
Anot gerilimi:	200 V – 350 V DC
Anot akımı:	maks. 1 mA
Flaman gerilimi:	6,3 V DC
Flaman akımı:	0,3 A
Wehnelt gerilimi:	0 V – -50 V DC
Saptırma plakasının boyutları:	yaklaşık 12 mm x 20 mm
Saptırma plakaları arası mesafe:	yaklaşık 14 mm
Elektriksel saptırma duyarlılığı:	0,2 mm/V
Kalıntı gaz:	neon
Gaz basıncı:	10^-4 hPa
Ekran çapı:	yaklaşık 100 mm
Tüp uzunluğu:	yaklaşık 260 mm

Saptırma bobinleri:_..
Sarım sayısı:	her bobin: 300 + 300 spir
Doğru akım direnci:	4,2 Ω
Endüktans L:	6 mH

Testere dişi gerilimleri:_..
V_pp:	100 V
Süpürme frekansı:	3,5 Hz – 650 Hz, kademesiz ayarlanabilir

Kütle:	yaklaşık 1,6 kg
