Deney:
Eğitim Osiloskopu I

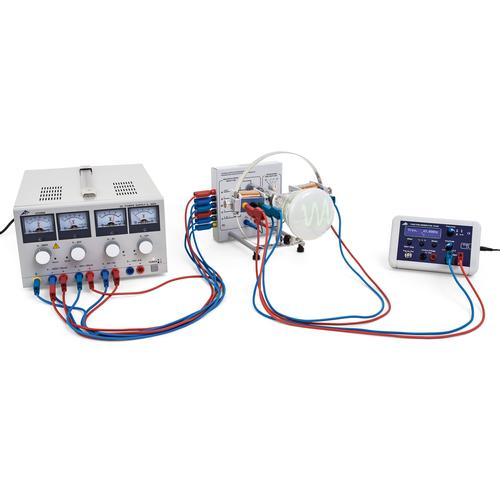

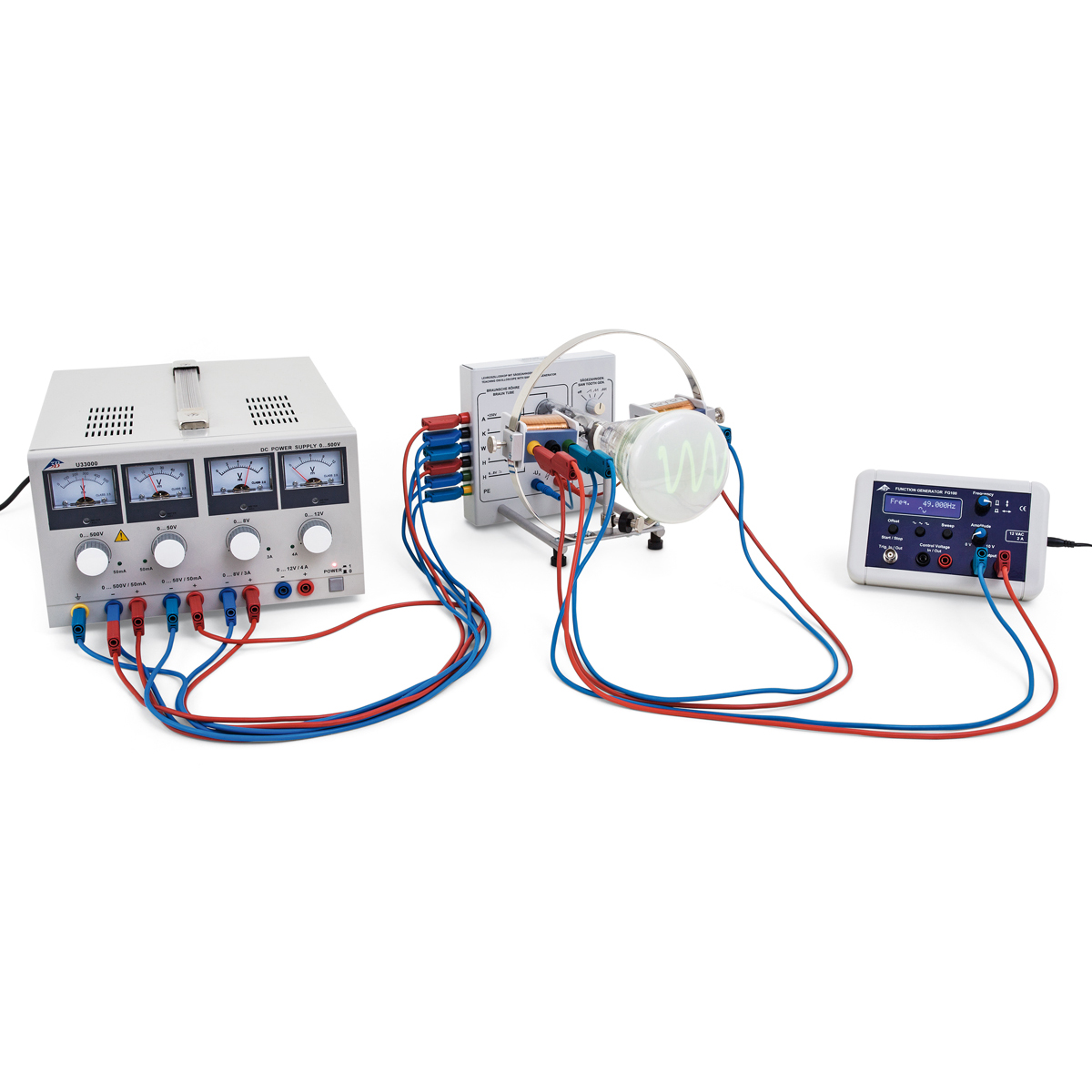

Deney: Eğitim Osiloskopu I, 8000670 [UE3070800-230], Elektron tüpleriyle deneyler

Voltage:

115V, 50/60 Hz
230V, 50/60 Hz


Uygulamalar ve Deneyler: ..
aşağıdaki konular ele alınmaktadır:..
• Elektron demetinin elektrik alanında saptırılmasının incelenmesi
• Elektron demetinin manyetik alanda saptırılmasının incelenmesi
• Bir fonksiyon jeneratöründen elde edilen periyodik sinyal kullanılarak sinyallerin bir osiloskopta görüntülenmesinin gösterilmesi
• Testere dişi jeneratörünün frekans regülatörünün kalibre edilmesi

Deney Açıklaması: ..
Eğitim osiloskopu, elektrik sinyallerin floresan ekran üzerinde zaman çözünürlüklü gösteriminin fiziksel prensiplerini incelemek için kullanılır. Eğitsel amaçlarla uyarlanmış bir Braun tüpünde odaklanmış bir elektron demeti üretilir ve bunun floresan ekran üzerindeki çarpma noktası yeşil ışık lekesi olarak görülebilir. Elektron demeti, bir çift saptırma plakası arasına uygulanan testere dişi gerilimi ile saptırıldığında, ekran üzerinde soldan sağa doğru sabit hızla hareket eder ve ardından başlangıç noktasına geri döner. Bu süreç, ayarlanabilir bir frekansta döngüsel olarak tekrarlanır. Görüntülenecek zamana bağlı gerilim, tüpün dışında bulunan bir bobine uygulanır; bu da demetin bobinin manyetik alanında dikey olarak saptırılmasına neden olur. Sinyalin zaman bağımlılığı, elektron demetinin eşzamanlı yatay hareketi sayesinde çözümlenir ve floresan ekran üzerinde görüntülenir.
Ürün No: 8000670 [UE3070800-230]
Marka 3B Scientific

Dokümantasyon

PDF Product Manual - Deney: Eğitim Osiloskopu I - UE3070800-230 [8000670]
PDF UE3070800_Deney açıklaması
Sipariş hattımızdan bize direkt, kolayca ulaşabilirsiniz.


Sipariş hattı: 0212 422 8800
FIYAT TEKLIFI LISTENIZE EKLEYINIZ

Teslimat içeriği

Eğitim Osiloskopu, 1025250, Elektron Tüpleri – Tip D

Eğitim Osiloskopu

1025250
DC Güç Kaynağı, 0 – 500 V, 1003308 [U33000-230], Güç Kaynaklari

DC Güç Kaynağı,
0 – 500 V

1003308 [U33000-230]
FG 100 Fonksiyon Jeneratörü – 1 mHz ila 100 kHz, 1009957 [U8533600-230], Fonksiyon Jeneratörleri

FG 100 Fonksiyon Jeneratörü –
1 mHz ila 100 kHz

1009957 [U8533600-230]
Güvenlik Bağlantı Kabloları, 32 A, 75 cm, 15 adet set., 1002843 [U138021], Deney kablosu

Güvenlik Bağlantı Kabloları, 32 A, 75 cm,
15 adet set.

1002843 [U138021]
