Triode S

Triode S, 1000614 [U18551], Tubi Elettronici – Tipo S
Triode S, 1000614 [U18551], Tubi Elettronici – Tipo S
Triode S, 1000614 [U18551], Tubi Elettronici – Tipo S
674,66 € IVA inclusa
In Stock
Disponibile a Magazzino
Free Shipping
Spedizione nazionale gratuita
Included In Bundle
Panoramica di tutti gli esperimenti in cui viene utilizzato il prodotto
Argomento degli esperimenti: ..
I seguenti argomenti possono essere discussi con questo tubo a vuoto spinto:
•  EffettoEdison-Richardson, effetto termoionico
•  Definizione della polarità negativa della carica elettronica
•  Applicazione tecnica del triodo come amplificatore
•  Oscillazioni non smorzate in circuiti LC

Informazioni sul prodotto: ..

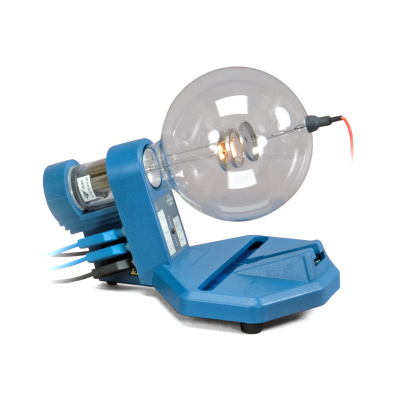

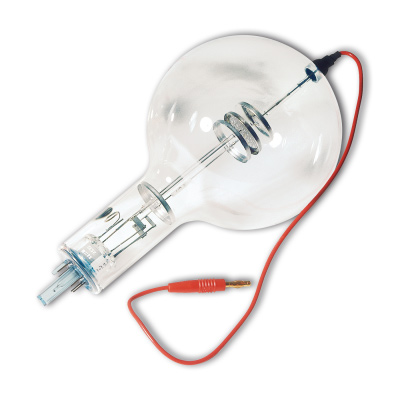

Il triodo è un tubo a vuoto spinto con un filamento caldo (catodo) in tungsteno puro, una piastra metallica circolare (anodo) e un reticolo metallico intermedio posto in una sfera di vetro trasparente, sotto vuoto. Catodo, anodo e reticolo metallico sono disposti parallelamente tra loro. Questa forma costruttiva planare corrisponde al simbolo del triodo tradizionale. Una piastra metallica circolare fissata a una delle guide del filamento caldo consente di ottenere un campo elettrico più uniforme tra catodo e anodo.

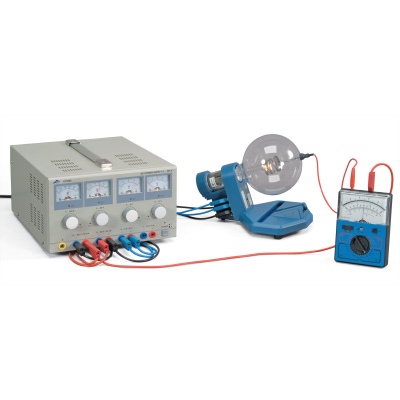

Il triodo permette l’esecuzione di esperimenti fondamentali sull´effetto Edison (effetto termoionico), la definizione della polarità negativa della carica elettronica, la registrazione delle caratteristiche di un triodo nonché la generazione di radiazioni catodiche (modello di un “cannone elettronico“). Viene inoltre utilizzato per esaminare l'applicazione tecnica del triodo come amplificatore e per produrre oscillazioni non smorzate in circuiti LC.

Dati tecnici: ..
Tensione di riscaldamento UF : max. 7,5 V AC/DC
Corrente di riscaldamento IF : ca. 3 A
Tensione anodica UA : max. 500 V
Corrente anodica IA : ( @ UA = 400 V, UF = 6,3 V DC )
  Tensione reticolo UG : Corrente anodica IA :
  0 V   ca. 0,4 mA
  +8 V   ca. 0,8 mA
  -8 V   ca. 0,04 mA
Lunghezza totale: ca. 260 mm
Ampolla: ca. 130 mm Ø

Art. No.: 1000614 [U18551]
Peso 0.28 kg
Dimensioni 35.1 x 28.2 x 22.1 cm
Marca 3B Scientific Teltron

Documentazione

PDF Manuale di istruzioni_1000614
PDF Product Manual_all languages-1000614
