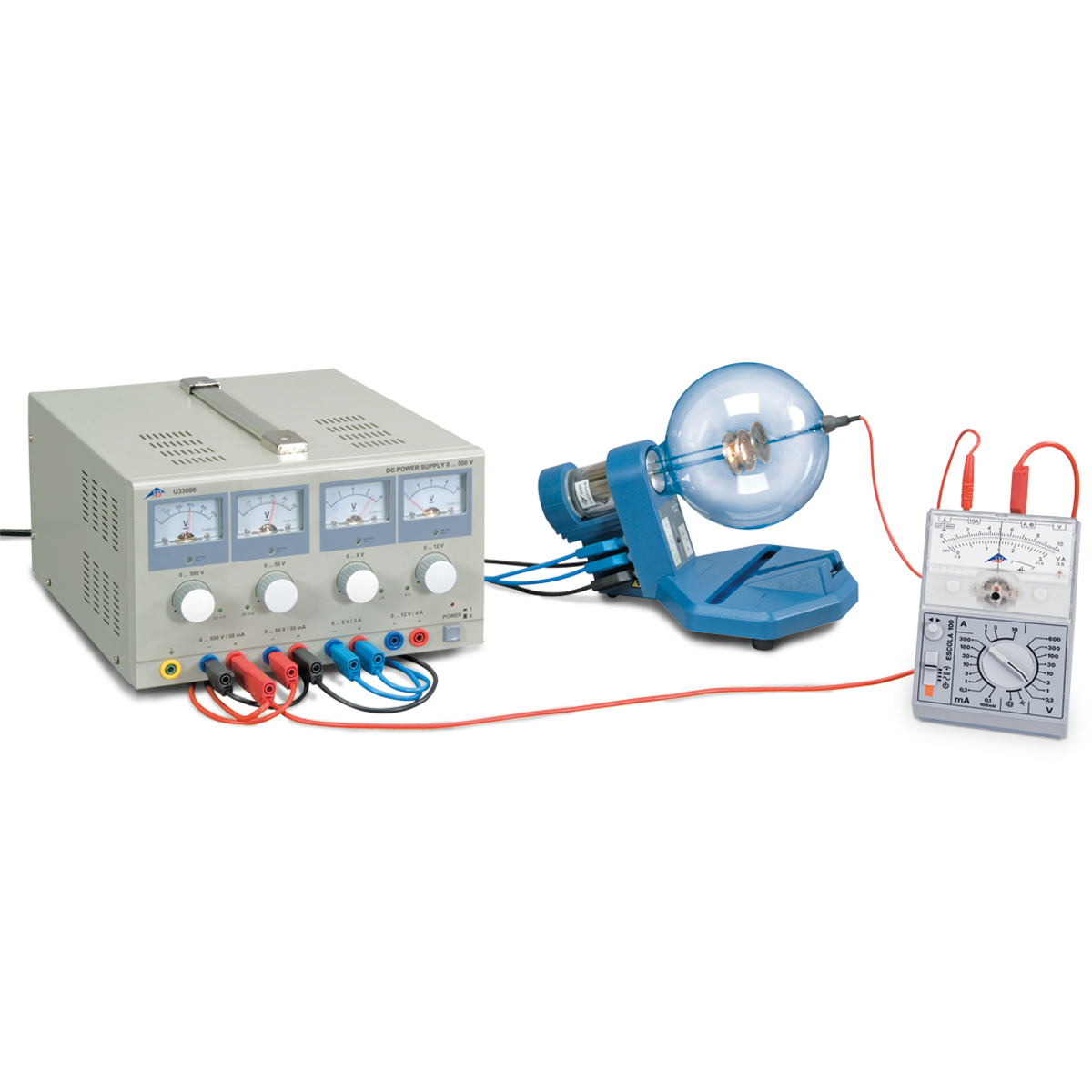

Esperimento:
Triodo a tubo
(115 V, 50/60 Hz)

2.690,10 € IVA inclusa

Spedizione nazionale gratuita

Fai una domanda

Descrizione
Accessori

Focus tematico:_..

•	Registrazione delle caratteristiche della corrente e della tensione anodiche di un triodo a tubo a più tensioni costanti del reticolo.
•	Registrazione delle caratteristiche della corrente anodica e della tensione del reticolo di un triodo a tubo a più tensioni anodiche costanti.

Descrizione dell'esperimento:_..

Se la tensione positiva tra catodo e anodo (tensione anodica) è sufficientemente elevata, gli elettroni liberi passano dal catodo all’anodo attraverso il reticolo. La corrente anodica così generata può essere controllata attraverso la variazione di una tensione supplementare tra catodo e reticolo (tensione del reticolo). A seconda del fatto che il reticolo si trovi su un potenziale positivo o negativo rispetto al catodo, la corrente anodica viene aumentata o diminuita. Un triodo a tubo può pertanto essere utilizzato per l’aumento delle tensioni alternate.
Nell’esperimento, viene registrato il campo delle caratteristiche di un triodo a tubo. Con ciò si intende la dipendenza della corrente anodica I_A dalla tensione anodica U_A e dalla tensione del reticolo U_G. Per la rappresentazione del campo delle caratteristiche sono utili due varianti: la variante 1 rappresenta la corrente anodica come funzione della tensione anodica a diverse tensioni costanti del reticolo, mentre la variante 2 rappresenta la corrente anodica come funzione della tensione del reticolo a diverse tensioni anodiche costanti.

Art. No.: 8000657 [UE3070200-115]
