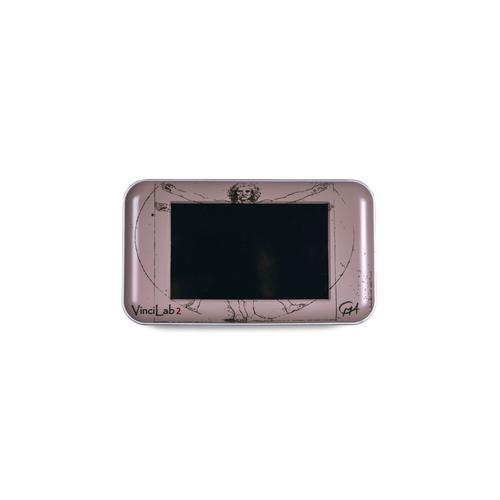

VinciLab 2 adatgyűjtő

Leírás
A következő kísérletekben használják

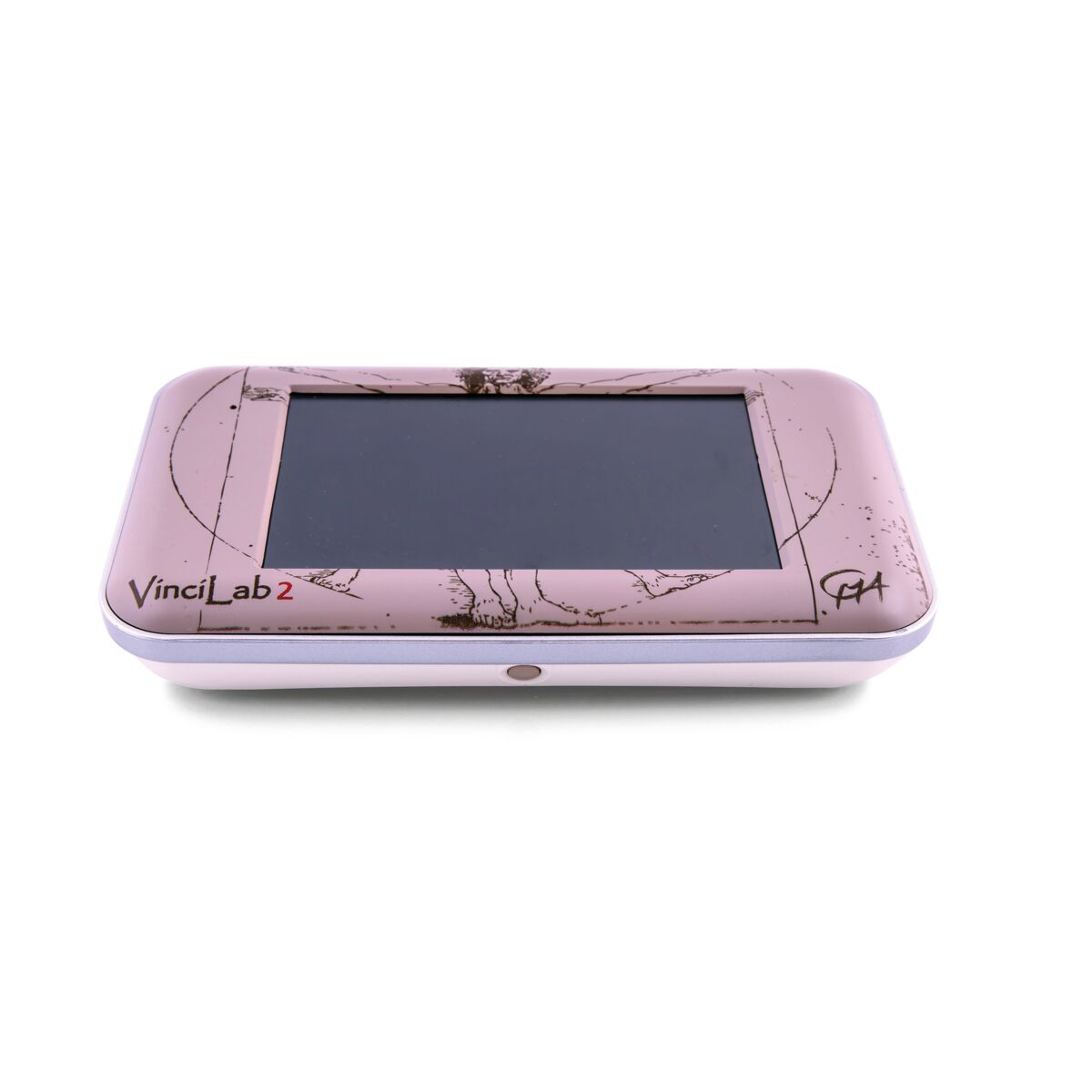

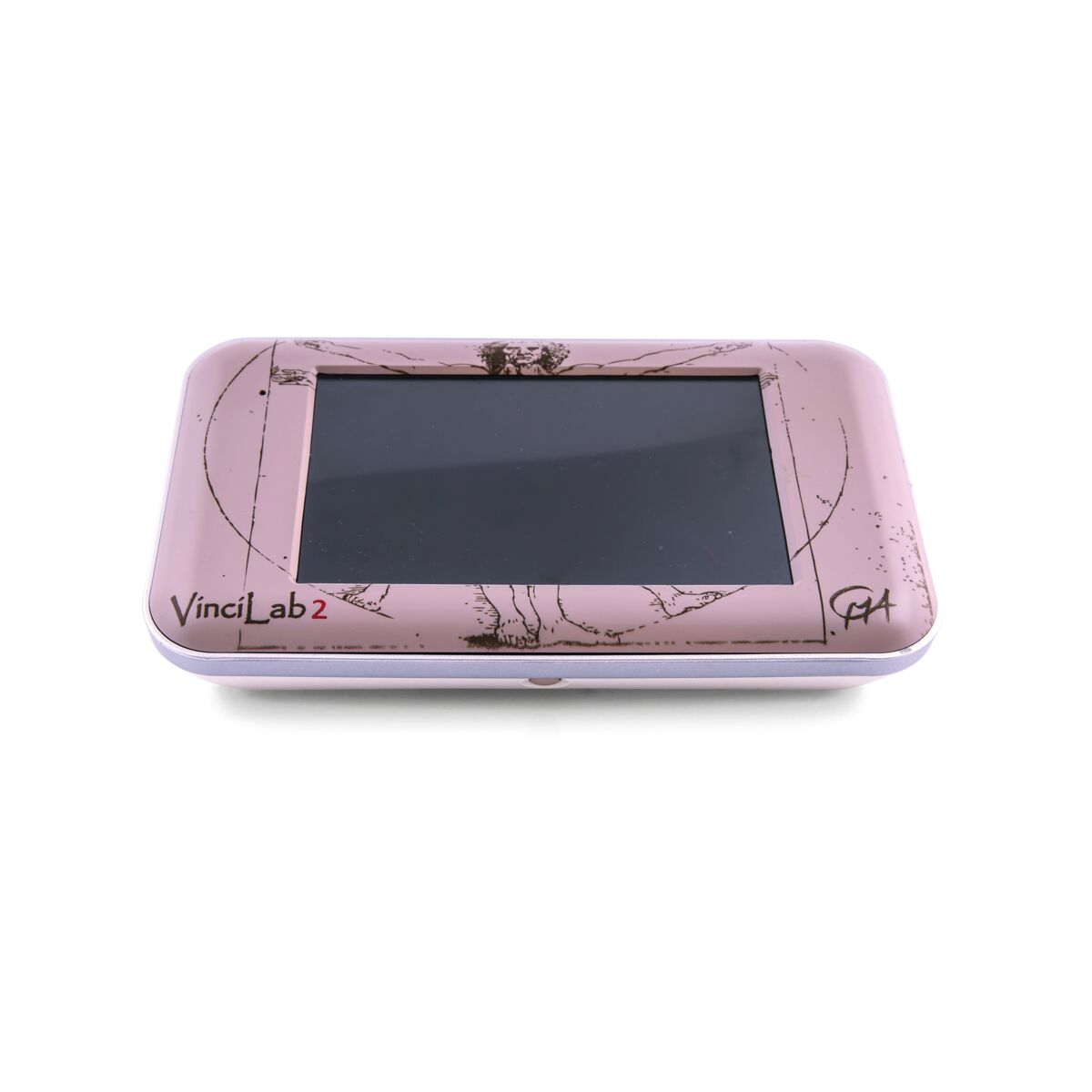

A VinciLab 2 egy modern és fejlett mobil grafikus adatgyűjtő, amely használható önállóan, Mac és Windows számítógépekkel, mobil eszközökkel, vezeték nélkül Wi-Fi-n keresztül, vagy vezetékesen USB-n keresztül.

Ez egy kézi Android készülék, amely két processzorral van felszerelve: egy fő processzorral, amely az eszköz operációs rendszerét és képernyőjét vezérli, és egy mérőprocesszorral, amely 1 MHz-ig terjedő mintavételi frekvencián vezérli a mérést. A VinciLab 2 5”-es kapacitív színes érintőképernyővel, valamint Wi-Fi és Bluetooth funkciókkal is rendelkezik.

Az érzékelők csatlakoztatásához a VinciLab 2 négy BT bemenettel rendelkezik. A CMA BT érzékelők közvetlenül csatlakoztathatók az érzékelő bemenetekhez. Két további érzékelő, egy belső mikrofon és egy 3 tengelyes gyorsulásmérő van beépítve.

A HDMI csatlakozón keresztül a VinciLab 2 képernyője egyszerűen megosztható nagyobb képernyőkön.

A készülékre előre telepített Android-alkalmazások eszközöket kínálnak a készülék és a vezeték nélküli kapcsolatok beállításához, a felhasználói fájlok kezeléséhez, a webböngészéshez, a videofájlok megtekintéséhez stb.

Az előtelepített Coach 7 szoftver lehetővé teszi a mért adatok gyűjtését, grafikus ábrázolását és feldolgozását, amikor a VinciLab 2 önállóan működik. A VinciLab 2 USB porton keresztül csatlakoztatható a számítógéphez, vagy Wi-Fi kapcsolaton keresztül kommunikálhat. Ebben az esetben a számítógépen futó Coach 7 szoftver által vezérelt interfészként működik. Az összegyűjtött adatokat valós időben továbbítja a számítógépre, és a mérés közvetlenül a számítógép képernyőjén követhető.

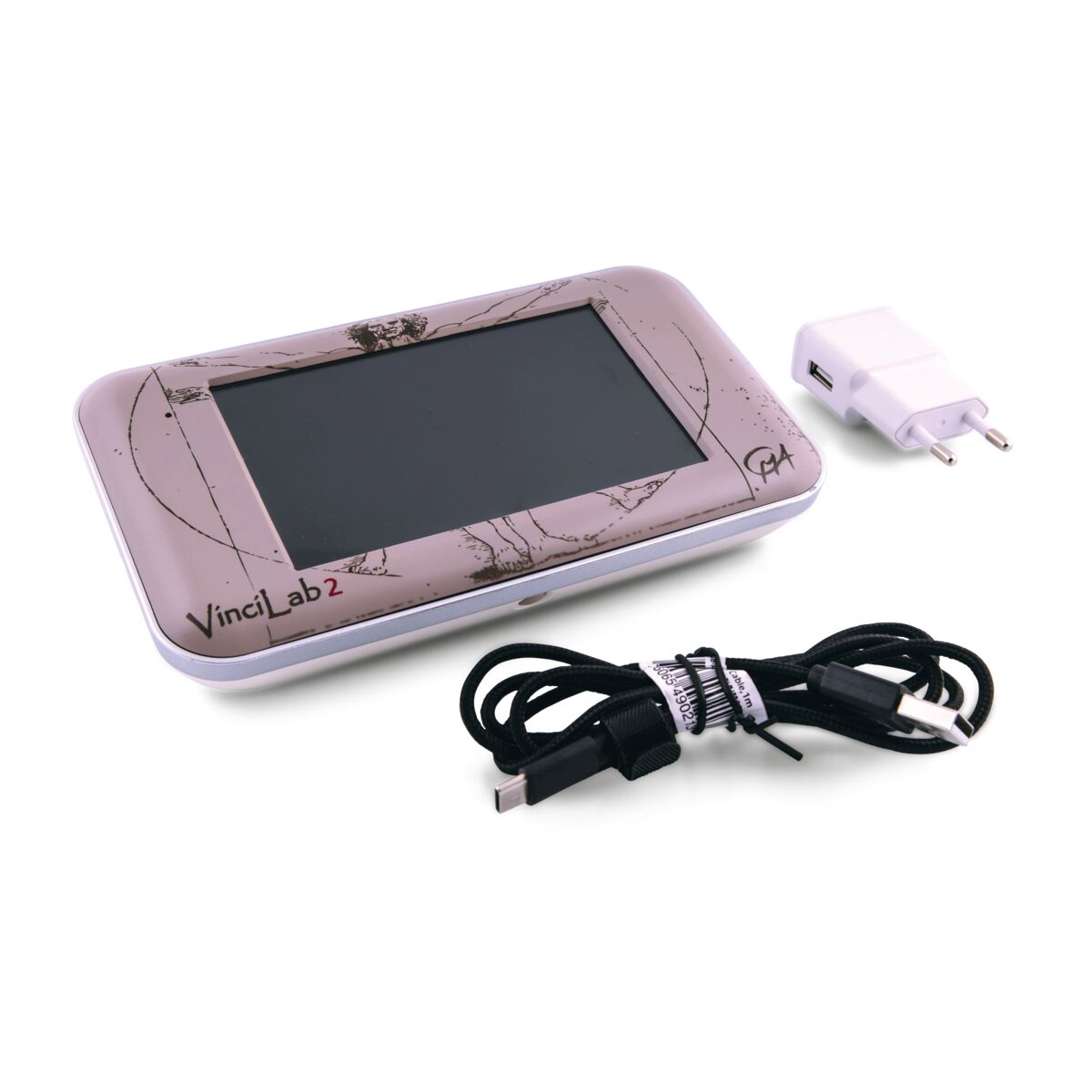

A VinciLab 2-t hálózati adapterrel, USB-kábellel és a VinciLab 2 használati útmutatójával együtt szállítjuk.

A VinciLab 2 használatához:

Önállóan: Nincs szükség további szoftverre. A készülékre előre telepített Coach 7 alkalmazás (Android) élő szenzoradatokat, valós idejű grafikonokat, adatfeldolgozási eszközöket, valamint Coach 7 eredményfájlok mentésének és megosztásának lehetőségét kínálja.
Számítógéppel (Windows/Mac): Coach 7 Lite szoftver (ingyenes) vagy Coach 7 szoftver (licencdíjas) szükséges.
Tabletekkel vagy okostelefonokkal: Coach 7 Lite App (ingyenes) vagy Coach 7 App (licencdíjas) szükséges.

Műszaki adatok:

Operációs rendszer: Android 11

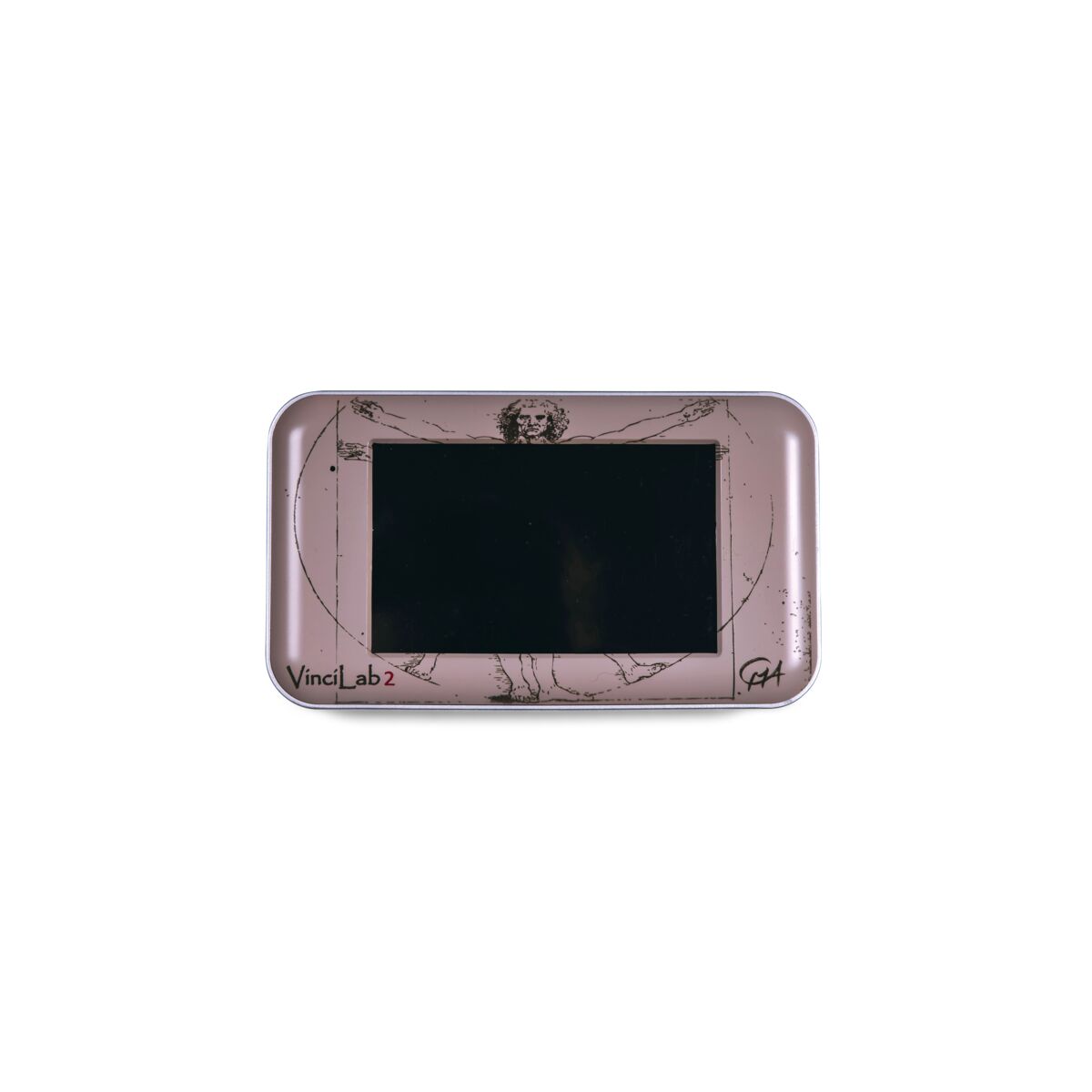

Kijelző: 5” (800 x 480 pixel) kapacitív színes érintőképernyő
Ram memória: 2 GB
Felhasználói memória: 8 GB flash memória alkalmazásokhoz és felhasználói fájlokhoz. USB flash meghajtóval bővíthető
Tápellátás: újratölthető akkumulátor / hálózati adapter
Csatlakozás: Wi-Fi 802.11 b/g/n, Bluetooth® 2.1 + EDR

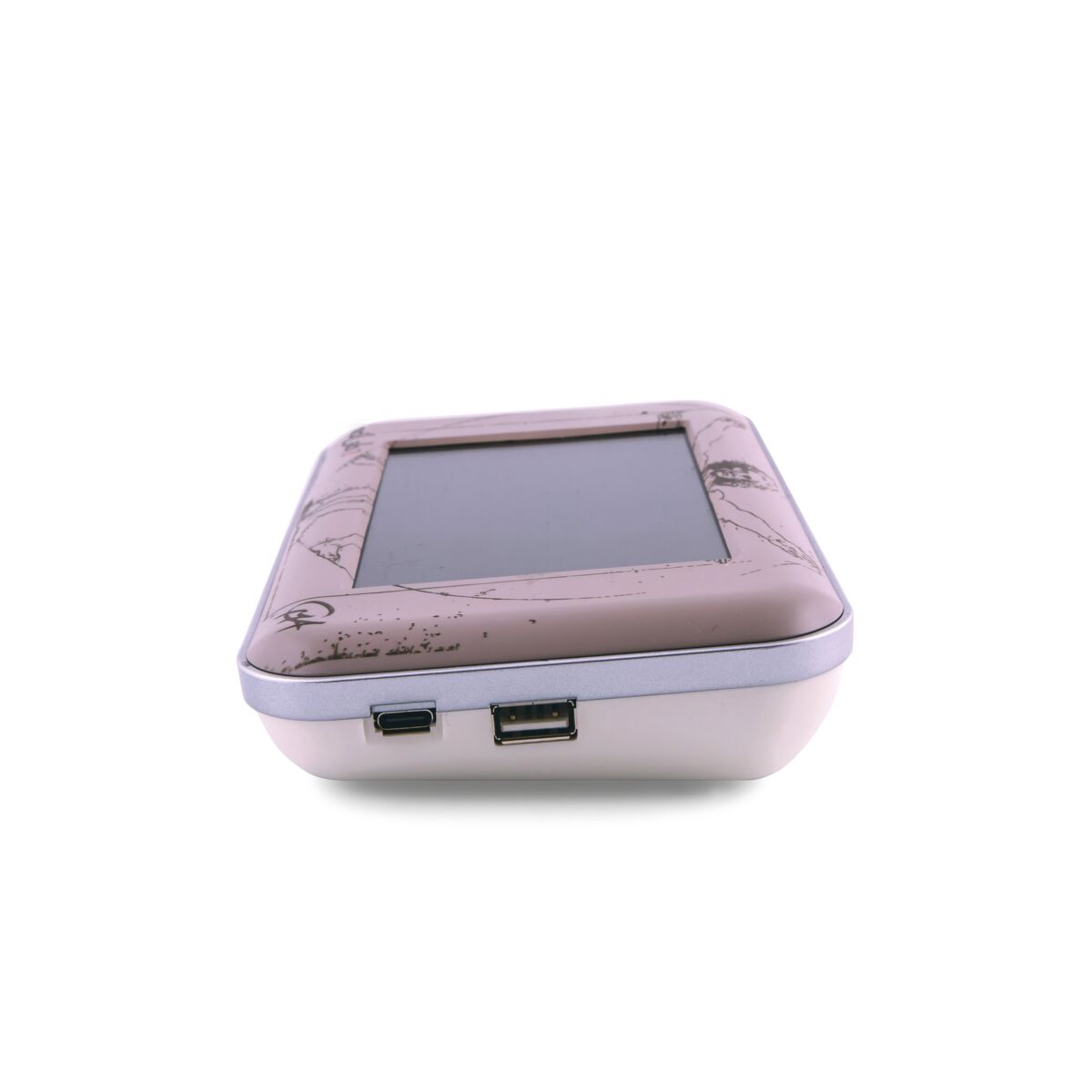

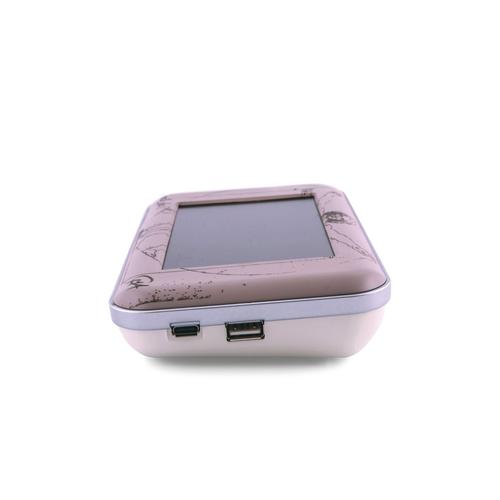

Számítógép csatlakozás: Mini USB C port a kommunikációhoz és a tápellátáshoz

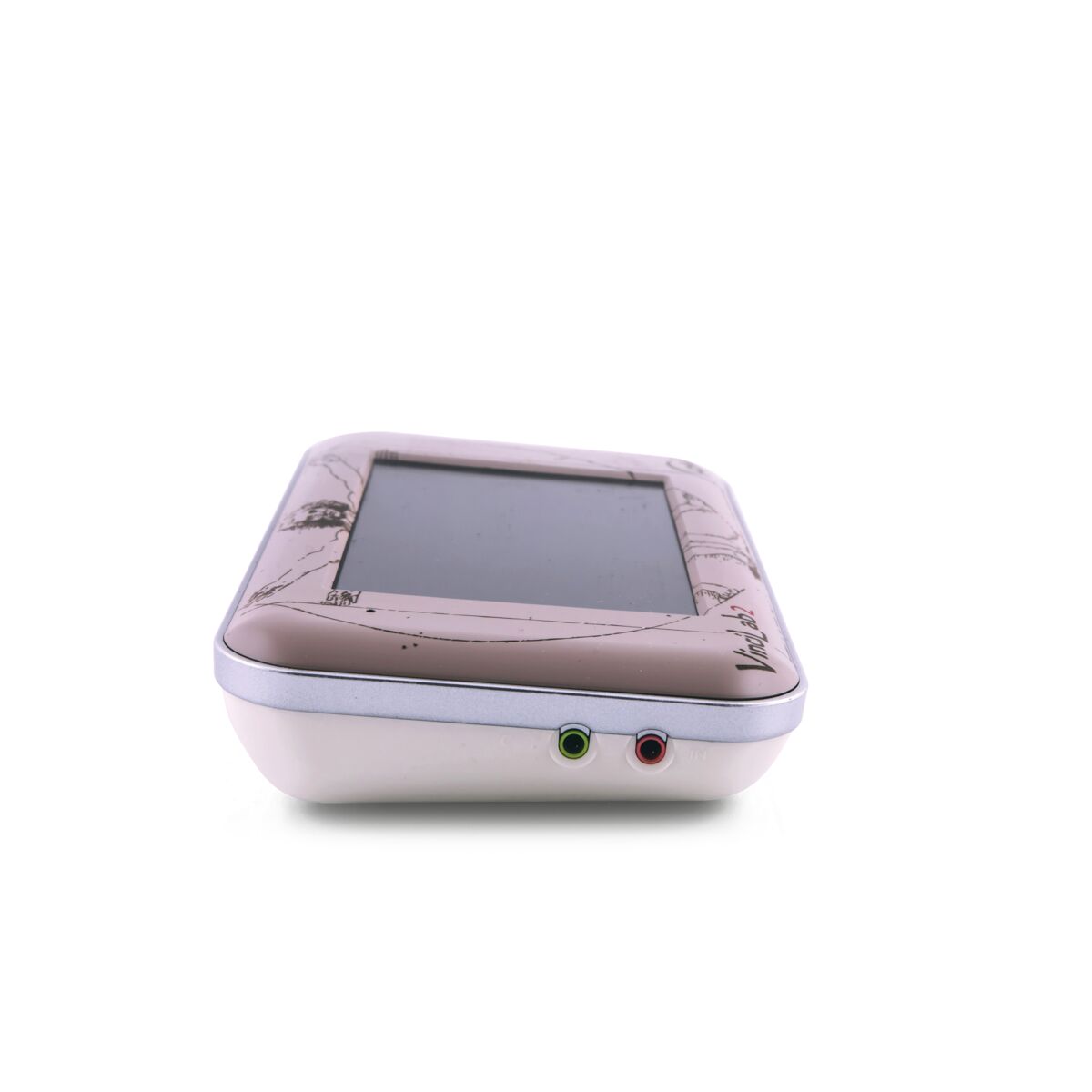

USB-port: Teljes USB-port USB-perifériákhoz Egyéb portok: Audiobemenet: külső mikrofonhoz, Audiokimenet: -5 és 5 V közötti DC és AC feszültségjelek (két csatorna áll rendelkezésre)

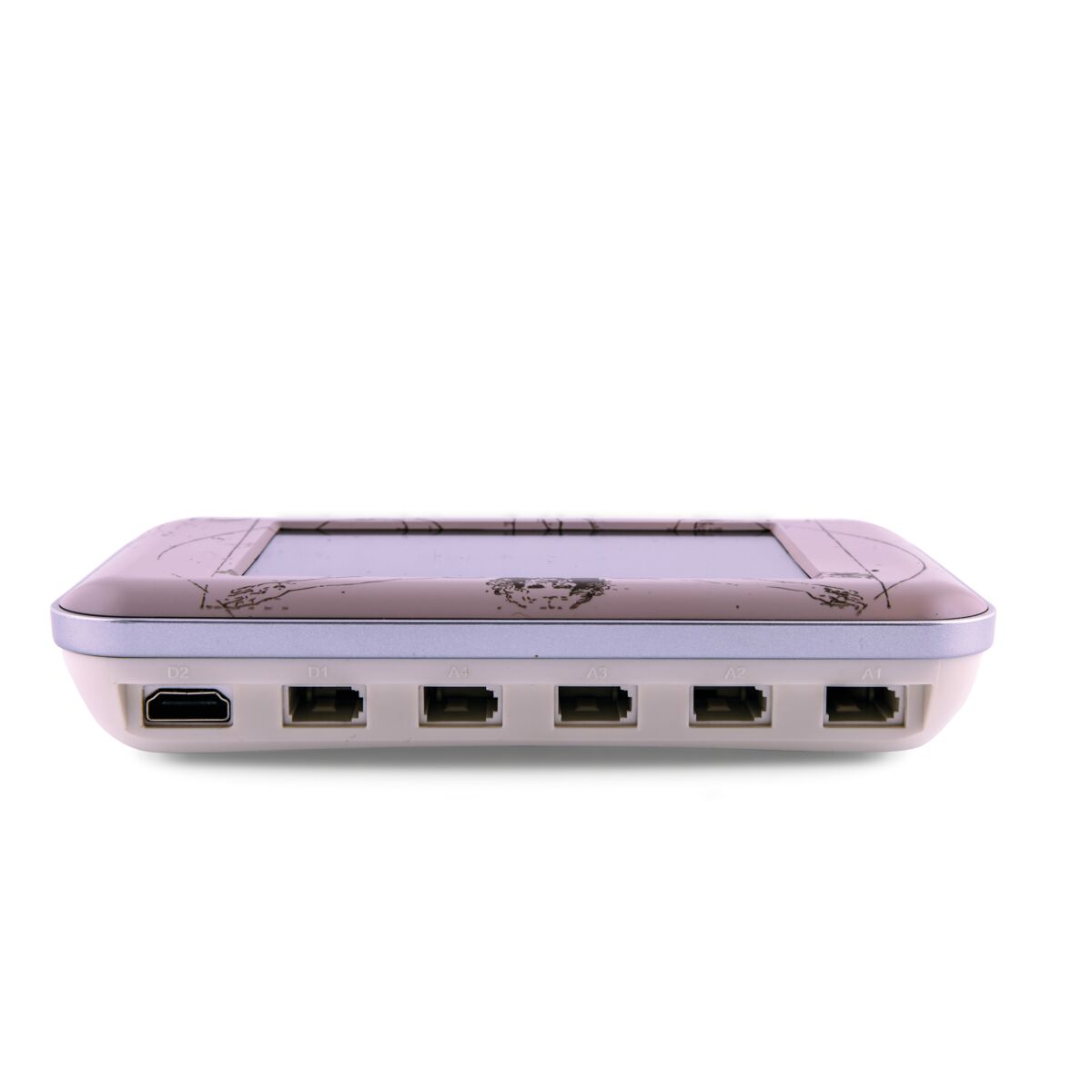

Érzékelő bemenetek: Négy BT (jobb oldali) bemenet, a CMA BT érzékelők közvetlenül csatlakoztathatók. Minden érzékelő bemenet számlálóként is működhet.
Beépített érzékelők: 3 tengelyes gyorsulásmérő, mikrofon
ADC felbontás: 12 bit
Mintavételi frekvencia: max. 1 MHz
D1 kimenet: BT aljzat a CMA vezérlődoboz csatlakoztatásához
D2 kimenet: HDMI port külső kijelző csatlakoztatásához
Fedélzeti szoftver: Android-alkalmazások és Coach 7 alkalmazás adatgyűjtéshez, grafikonok készítéséhez és elemzéséhez
