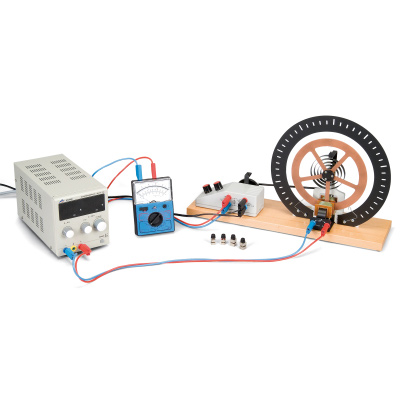

Szabad, kényszer- és kaotikus rezgések vizsgálatához változó mértékű csillapítás mellett. A rendszer egy golyóscsapágyon elforduló rézkerékből áll, mely tekercsrugón keresztül kapcsolódik a gerjesztő rúdhoz. A torziós inga gerjesztése excentrikus meghajtással, villanymotorral történik, sebességét finom- és durva beállítással lehet szabályozni. Az elektromágneses örvényáramos fék szolgáltatja a csillapító hatást. Az alaplapra szerelt villanymotor az eszköz része.
Kísérleti témák:
- Szabad torziós rezgések különböző mértékű csillapítások esetén

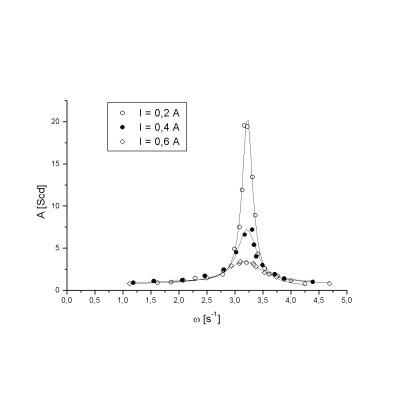

- Gerjesztett torziós rezgések és rezonancia különböző mértékű csillapítások esetén
- Fázistolás rezonancia közben
- Kaotikus torziós rezgés
Sajátfrekvencia: kb. 0,5 Hz
Gerjesztő frekvencia: 0 - 1,3 Hz (állítható)
Csatlakozások: 4 mm-es biztonsági banán
Motor: max. 24 V AC/DC, 0,7 A
Csillapítótekercs: 0 - 24 V DC, max 2 A
Mérőkorong átmérője: 300 mm
Méret: 400 mm x 140 mm x 270 mm
Tömeg: 4 kg
A termék felhasználásával végzett összes kísérlet áttekintése
