Mikrohullámú optikai rendszer, 9,4 GHz
![Mikrohullámú optikai rendszer, 9,4 GHz, 1009951 [U8493600-230], Hullám optika](/imagelibrary/U8493600-230/U8493600-230_01_Mikrohullamu-optikai-rendszer-9-4-GHz.jpg)
![Mikrohullámú optikai rendszer, 9,4 GHz, 1009951 [U8493600-230], Hullám optika](/imagelibrary/U8493600-230/U8493600-230_02_Mikrohullamu-optikai-rendszer-9-4-GHz.jpg)
![Mikrohullámú optikai rendszer, 9,4 GHz, 1009951 [U8493600-230], Hullám optika](/thumblibrary/U8493600-230/U8493600-230_01_1200_1200_Mikrohullamu-optikai-rendszer-9-4-GHz.jpg)
![Mikrohullámú optikai rendszer, 9,4 GHz, 1009951 [U8493600-230], Hullám optika (Small)](/thumblibrary/U8493600-230/U8493600-230_02_1200_1200_Mikrohullamu-optikai-rendszer-9-4-GHz.jpg)
Mikrohullámú optikai rendszer, 9,4 GHz
| Alkalmazások és kísérletek: .. |
| A következő témák vizsgálhatók ezzel a mikrohullámú optikai rendszerrel:.. | |
| • | Egyenes vonalú terjedés mikrohullámok esetén |
| • | Visszaverődés, abszorpció és átbocsátás |
| • | Árnyékolás mikrohullámok ellen |
| • | Kísérletek a polarizációval kapcsolatban |
| • | Kísérletek a refrakcióval kapcsolatban |
| • | Kísérletek a diffrakcióval és interferenciával kapcsolatban |
| • | Információátvitel |
| Termékinformáció: .. |
Egy tölcsérantennával felszerelt adó keskeny nyalábban lineárisan polarizált elektromágneses hullámokat sugároz, kb. 3 cm hullámhosszal. A polarizáció iránya az antenna terjedési tengely körüli elforgatásával állítható be. A hullámok detektálásához egy tölcsérantennával felszerelt vevő és egy mikrohullámú szonda áll rendelkezésre. Egy vezérlőegység a vett jel intenzitását arányos kimeneti feszültséggé alakítja, amely voltmérővel mérhető. Akusztikus jel is hozzáadható, amelynek hangereje arányos a jel intenzitásával.
| Műszaki adatok: .. |
| Oszcillátorfrekvencia: | 9,4 GHz |
| Adóteljesítmény: | 10 – 25 mW |
| Belső modulátorfrekvencia: | kb. 3 kHz |
| Akusztikus jel: | kapcsolható |
| Külső moduláció: | 100 Hz – 20 kHz, max. 1 V |
| Kimeneti feszültség. | max. 10 V |
| Vevő tölcsérantennával: | Szilíciumdióda rezonátorral |
| Mikrohullámú szonda: | Szilíciumdióda rezonátorral |
| A vezérlőegység méretei: | kb. 170 mm x 200 mm x 75 mm |

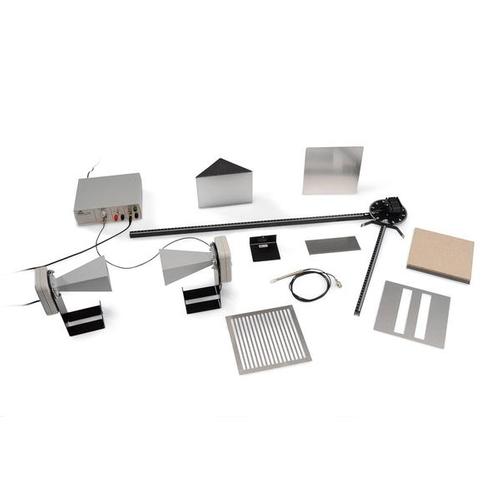

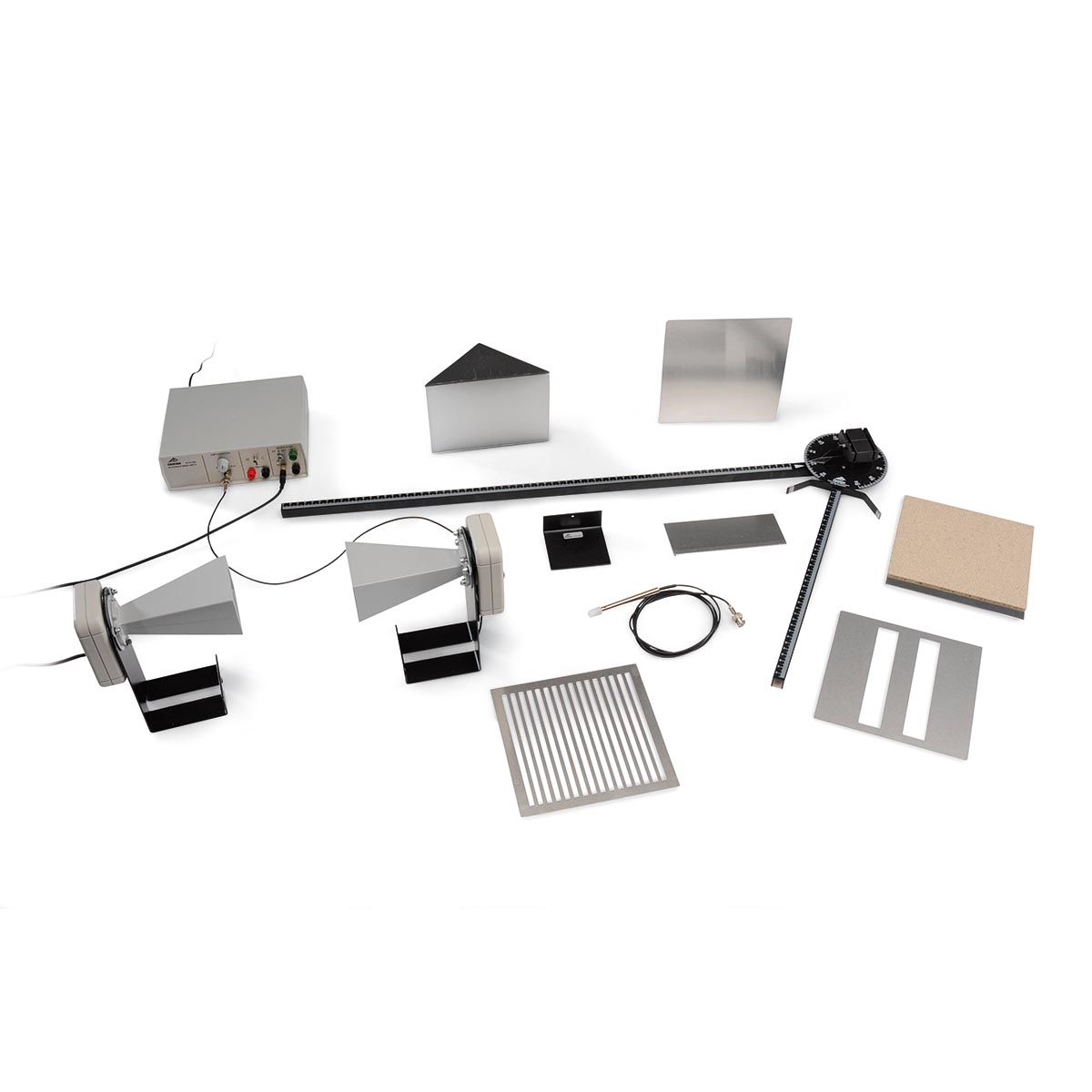

| Szállítási terjedelem: .. |
| 1 | Vezérlőegység |
| 1 | Adó tölcsérantennával |
| 1 | Vevő tölcsérantennával |
| 1 | Mikrohullámú szonda |
| 1 | Mikrohullámú pad, 800 mm |
| 1 | Mikrohullámú pad, 400 mm lemeztartóval |
| 1 | Fényvisszaverő lemez 180 mm x 180 mm |
| 1 | Polarizációs rács, 180 mm x 180 mm |
| 1 | Abszorpciós lemez, szálas anyagból, 180 mm x 180 mm |
| 1 | Paraffin prizma |
| 1 | Prizmatámasz |
| 1 | Kettős réssel ellátott lemez |
| 1 | Takarólemez a kétréses réshez |
Kódszám: 1009951 [U8493600-230]
| Súly | 3.642 kg |
| Méret | 80 x 30 x 20 cm |
| Márka | 3B Scientific |
