Mérőerősítő

Mérőerősítő

Leírás
A következő kísérletekben használják

Termékinformáció:_..

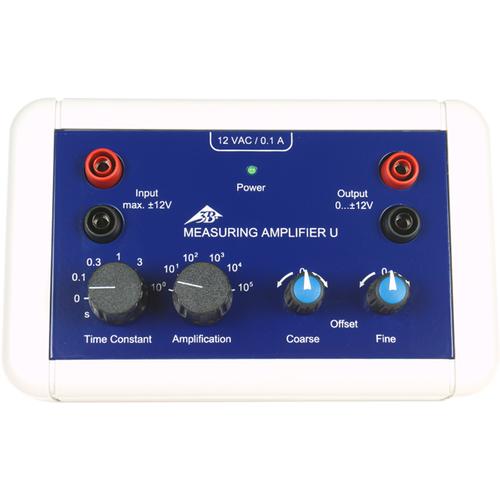

Ez a mérőerősítő kis amplitúdójú mérőjeleket erősít fel kis impedanciájú jelforrásokból, bármilyen feszültségmérővel vagy oszcilloszkóppal történő méréshez. Külső söntellenállás R_Shunt használatával kis áramok is mérhetők. Az ofszetfeszültségek ofszetállítókkal kompenzálhatók a durvabeállításhoz és a finombeállításhoz. Az erősítés 0 és 5 tíz hatványa között, lépcsőzetesen választható ki. A nagyfrekvenciás zajt vagy más zavarjeleket egy 0 és 3 s közötti, lépcsőzetesen kapcsolható időállandójú aluláteresztő szűrő szűri ki. A kimeneti feszültség előjele megegyezik a bemeneti feszültség előjelével.

Műszaki adatok:_..

Bemeneti ellenállás:	10 kΩ
Kimeneti ellenállás:	300 Ω
Offsetfeszültség-drift:	< 2 μV/K (kb. 15 min üzemidő után)
Erősítési tényezők:_..	10⁰; 10¹; 10²; 10³; 10⁴; 10⁵
Az erősítési tényezők tűrése:	< 2,5 %
Bemeneti feszültség:	max. ±12 V (túlterhelésvédelem 100 V-ig rövid távú)
Kimeneti feszültség:	0 … ±12 V (rövidzárlatbiztos)
Tápegység:	12 V AC, (a tartozék dugasztápegységen keresztül)
Környezeti hőmérséklet:	5°C – 23°C – 40°C
Tárolási hőmérséklet:	-20°C – 70°C
Relatív páratartalom:	< 85 % (kondenzáció nélkül)
Használati helyzet:	vízszintes
Szennyezettségi fok:	2
Védettségi fokozat:	IP20
Méretek:	kb. 170 mm x 105 mm x 50 mm
Tömeg:	kb. 335 g

1. táblázat: Mérési tartományok és frekvenciatartományok (1 V kimeneti feszültség alapján)_..
Erősítés:	Bemeneti feszültség:	Áram a R_Shunt = 100 Ohm-on keresztül:	Frekvencia:
10⁰	1 V	10 mA	0 … 25 kHz
10¹	100 mV	1 mA	0 … 25 kHz
10²	10 mV	100 µA	0 … 25 kHz
10³	1 mV	10 µA	0 … 20 kHz
10⁴	100 µV	1 µA	0 … 7 kHz
10⁵	10 µV	100 nA	0 … 7 kHz

2. táblázat: A kapcsolható aluláteresztő szűrő határfrekvenciái_..

Időállandó:_..	Határfrekvencia:_..
0,0 s	lásd 1. táblázat
0,1 s	1,6 Hz
0,3 s	0,5 Hz
1,0 s	0,16 Hz
3,0 s	0,05 Hz
