Kísérlet a normál Zeeman-effektus bemutatására

Megjegyzés: Ez a kísérleti összeállítás használható a "Fabry-Pérot interferométer, a Bohr-magneton meghatározása" (UE5020900) kísérlet elvégzésére is. Emellett a kísérlet kibővíthető egy sávszűrővel és egy második Fabry-Pérot etalonnal az "Anomális Zeeman-effektus, hiperréteg-szerkezet" (UE5020800) kísérlethez.

Ez a kísérlet lehetővé teszi a normál Zeeman-effektus vizsgálatát a vörös (λ = 643,8 nm) kadmium-vonal segítségével. A Zeeman-effektust mind keresztirányú (merőleges), mind hosszanti (párhuzamos) konfigurációban tanulmányozzuk egy külső, változtatható mágneses térhez viszonyítva. A hosszanti konfigurációt az elektromágnes pólusvasának lépcsős furata teszi lehetővé.

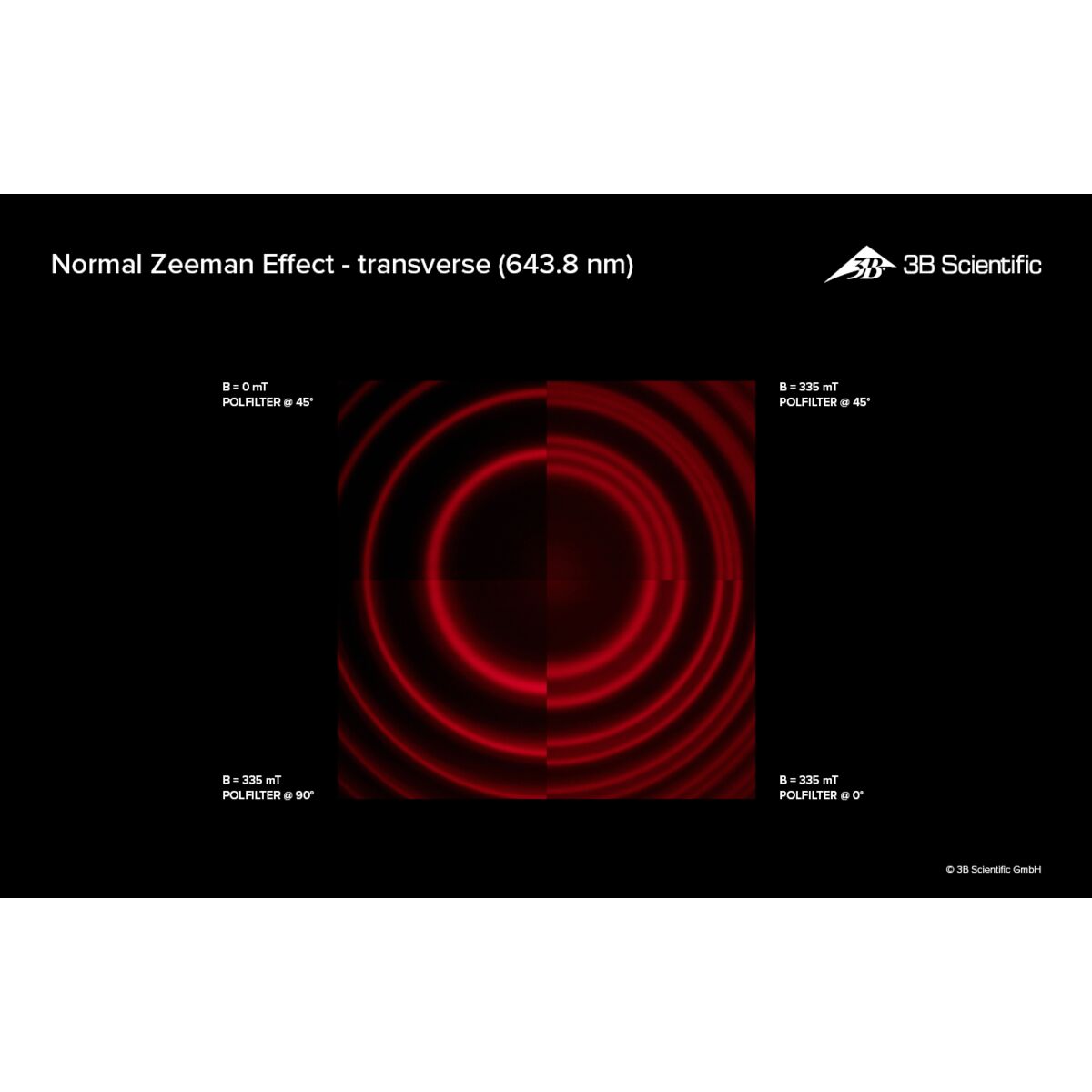

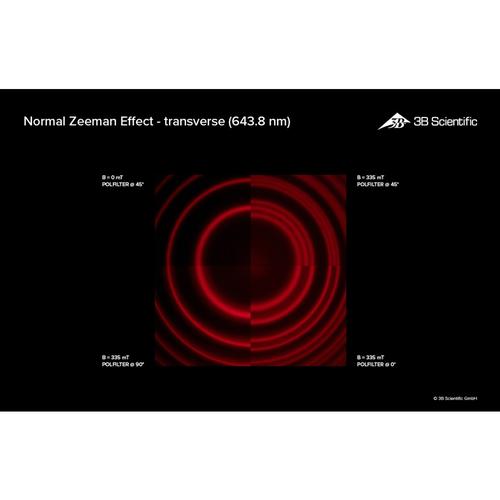

Ahogy a Cd-lámpa fénye áthalad a Fabry-Pérot etalonon, interferenciagyűrűk keletkeznek, amelyek kettős vagy hármas vonalakra hasadnak a külső mágneses tér irányától függően. A vonalak lineáris vagy körkörös polarizációját polarizációs szűrő és negyedhullámú lemez segítségével elemezzük.

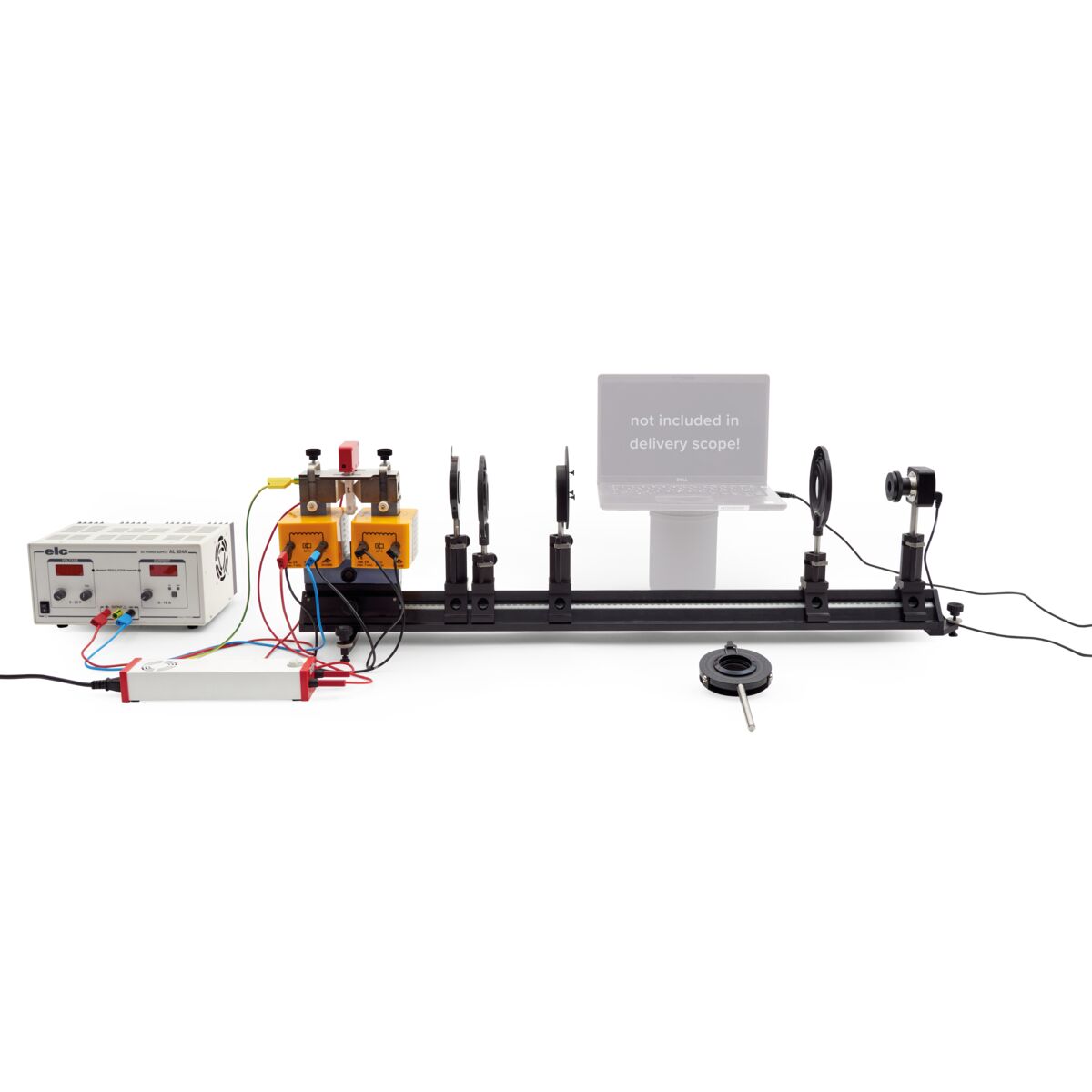

Az interferenciagyűrűk felhasadását mikroszkópkamerával rögzítjük. A fókuszáló lencsén lévő vörös szűrő javítja a Cd-vonalak elemzéséhez szükséges kontrasztot és mélységélességet. A mellékelt kamera szoftver (Windows-hoz) lehetővé teszi az élőkép kvalitatív megfigyelését és képernyőképek segítségével a kvantitatív elemzést. A kísérlet stabil optikai precíziós padon van felállítva.
