Kísérlet a normál Zeeman-effektus bemutatására

Megjegyzés: Ez a kísérleti elrendezés felhasználható a "Fabry-Pérot-interferométer, a Bohr-magneton meghatározása" (UE5020900) című kísérlet elvégzésére is. Továbbá, a kísérlet kibővíthető egy sávszűrővel és egy második Fabry-Pérot-etalonnal a "Rendellenes Zeeman-effektus, hiperfinom szerkezet" (UE5020800) kísérlet bevonásával.

Ez a kísérlet lehetővé teszi a normál Zeeman-effektus vizsgálatát a vörös (λ = 643,8 nm) kadmium-vonal segítségével. A Zeeman-effektust mind keresztirányú (merőleges), mind hosszirányú (párhuzamos) konfigurációban tanulmányozzuk egy külső, változtatható mágneses térhez viszonyítva. A hosszirányú konfigurációt az elektromágnes pólussarujának lépcsős furata teszi lehetővé.

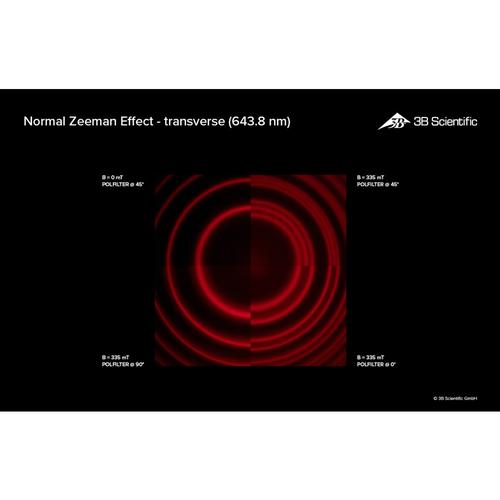

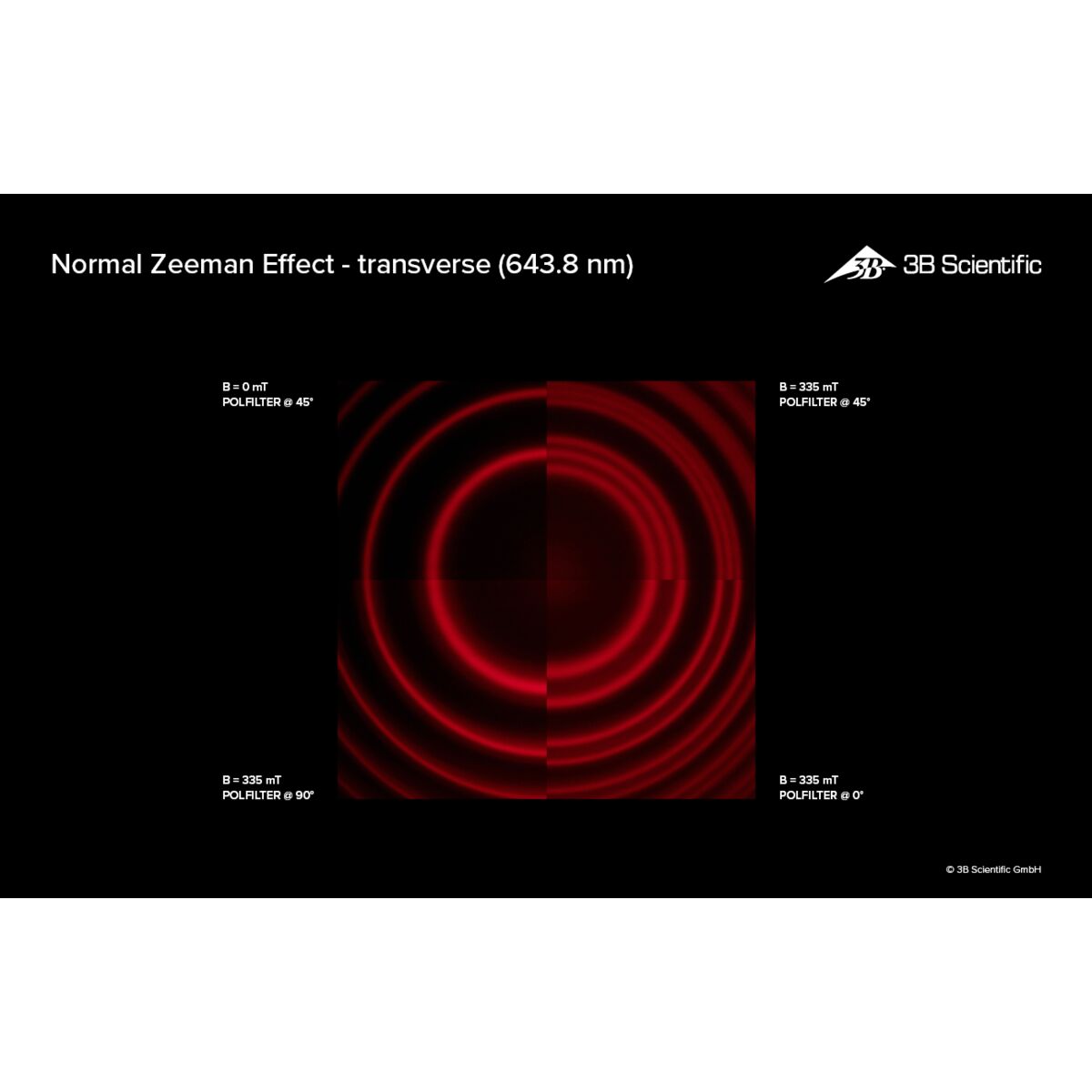

Amint a Cd-lámpa fénye áthalad a Fabry-Pérot-etalonon, interferenciagyűrűk alakulnak ki, amelyek az externális mágneses tér irányától függően kettős vagy hármas vonalakra hasadnak. A vonalak lineáris vagy körpolarizációját polarizációs szűrő és negyedhullámú lemez segítségével elemezzük.

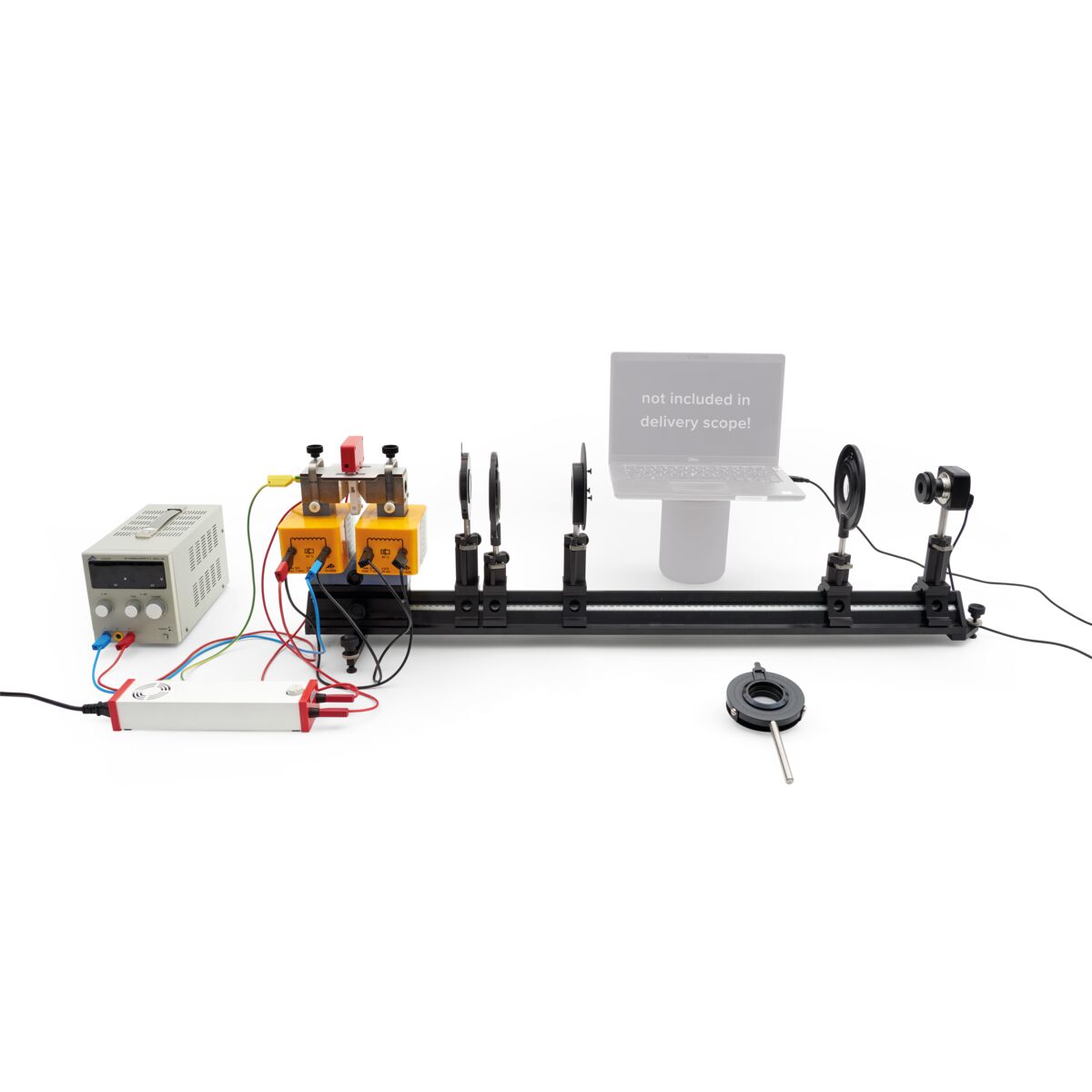

Az interferenciagyűrűk felhasadását mikroszkópkamerával rögzítjük. A fókuszáló lencsére helyezett vörös szűrő javítja a Cd-vonalak elemzéséhez szükséges kontrasztot és mélységélességet. A mellékelt kamerás szoftver (Windows-hoz) lehetővé teszi az élőkép kvalitatív megfigyelését és képernyőképek használatával a kvantitatív elemzést is. A kísérletet egy stabil optikai precíziós padon állítjuk össze.
