Forgó rendszer légpárnán készlet

Leírás
Szükséges hozzá
Ajánlott
A következő kísérletekben használják

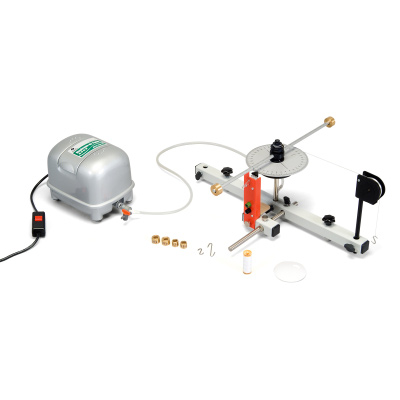

Eszközkészlet a súrlódásmentes forgómozgások tanulmányozásához. Egy kisebb, szögskálával ellátott forgótárcsa hosszú keresztrúddal van felszerelve, melyre súlyok rögzíthetők. Ez a tárcsa úgy van kialakítva, hogy alsó része légpárnán forog, melyhez kompresszor szolgáltatja a levegőt. (A kompresszor része a csomagnak.) A forgómozgást a tárcsa tetején lévő csigához madzagon és egy egyszerű csigán keresztül csatlakozó súly hozza létre. A forgás annyira lassú, hogy egyszerű kézben tartott stopperrel is lehet mérni pl. a periódusidőt. A szerkezet úgy van kialakítva, hogy rögzíthető hozzá digitális számláló szenzorral (nem része a csomagnak), így pontosabb időmérésre van lehetőség.

Kísérleti témák:
- Forgómozgás: egyenletes vagy egyenletesen gyorsuló
- Newton törvények forgó mozgás esetén
- Tehetetlenségi nyomaték és forgatónyomaték
- Forgó testek harmonikus oszcillációja

Műszaki adatok:
Szögskála: 0 – 360°
Skálaosztás: 1°
Keresztrúd hossza: 440 mm
Keresztrúd perforációja: 30 – 210 mm
Perforációk periódusa: 20 mm
Csigarendszer-sugarak: 5mm/10mm/15mm
Keresztrudas tárcsa tehetetlenségi nyomatéka: 0,16 gm2
Max tehetetlenségi nyomaték: 7,1 gm2
Min forgatónyomaték: 0,05 mNm
Max forgatónyomaték: 0,60 mNm

Tartalom:
1 Légpárnás tartó
1 Forgótárcsa keresztrúddal
1 Csigarendszer
1 Indítómechanika
2 S-alakú kampó 1 g
1 S-alakú kampó 2 g
1 Súlykészlet (2x12,5g, 2x25g, 2x50g)
1 Hálózati csatlakozással és levegőcsatlakozóval ellátott légkompresszor
1 Szilikoncső
1 Csiga
1 Tartórúd 3 rögzítőcsavarral és 2 szintezőcsavarral
1 Tartórúd 2 rögzítőcsavarral
1 Tartórúd 250 mm
1 Szintezőgyűrű
1 Tekercs cérna

Megjegyzés:
A súrlódásmentes torziós rezgések és a súrlódásmentes forgómozgások nagy forgótárcsával történő vizsgálatára szolgáló kísérleteket az légcsapágyas forgórendszer kiegészítő készlete teszi lehetővé (Cikkszám: 1000783).
