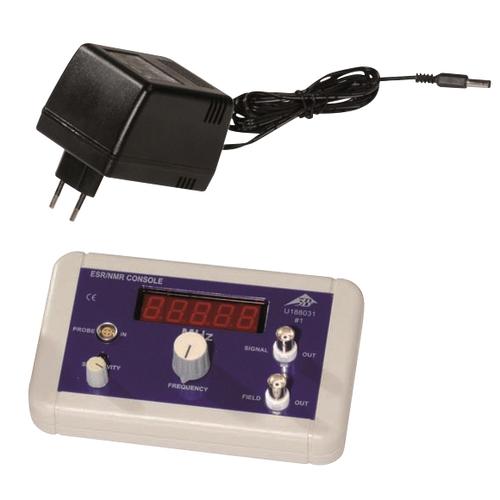

ESR-NMR vezérlőegység
(115 V, 50/60 Hz)
ESR-NMR vezérlőegység
(115 V, 50/60 Hz)
| Alkalmazások és kísérletek: .. |
| Ez a vezérlőegység az ESR alapműszert és az NMR alapműszert vezérli, lehetővé téve a következő témák tanulmányozását és a kapcsolódó kísérletek elvégzését:.. | |
| • | Rezonancia-abszorpció nagyfrekvenciás rezgőkörben |
| • | A rezonanciafrekvencia mágneses tértől való függése |
| • | Elektronspin és az elektron mágneses momentuma |
| • | Az elektron g-faktorának meghatározása; a szabad elektron Landé-féle g-faktora |
| • | Protonspin, valamint a proton és a mag mágneses momentuma |
| • | A mag g-faktorának meghatározása |
| • | Mágneses rezonanciás képalkotás |
| Termékinformáció: .. |
A vezérlőegység az NMR alapműszer (cikkszám: 1022706) működtetéséhez, valamint a glicerinben, a polisztirolban és a teflonban fellépő nukleáris mágneses rezonancia (NMR) vizsgálatához is szükséges.
A rezonanciák megfigyelése rádiófrekvencia-indukált átmenetek révén történik a külső mágneses tér változtatása közben. A rezonancia-abszorpciós görbék egyszerű kétcsatornás oszcilloszkóppal vagy a WiLab segítségével jeleníthetők meg.
Ez a vezérlőegység biztosítja az ESR vagy NMR alapműszerhez szükséges vezérlőfeszültségeket és tápfeszültségeket, előkészíti a mérőjelet az oszcilloszkópon történő megjelenítéshez, valamint kijelzi az RF-jel frekvenciáját.
| Műszaki adatok: .. |
| Mérőfej csatlakozása: | Négypólusú LEMO-aljzat |
| Tekercspár csatlakozása: | Fűrészfog-áramforrás; 0 − 250 mA; 50 ms |
| Mágnesestér-kimenet: | A tekercsárammal arányos; 0 − 1 V; BNC-aljzat |
| Jelkimenet: .. | Rezonanciajel; 0 − 1 V; BNC-aljzat .. |
| Frekvenciatartomány: | kb. 45 − 75 MHz (ESR) |
| .. | kb. 10 − 15 MHz (NMR) .. |
| Tápegység: | Dugasztápegység; 12 V AC; 2,0 A |
| Koaxiális tápcsatlakozás; 5,5 mm x 2,5 mm, | |
| .. | Kábelhossz: 2 m .. |
| Üzemi hőmérséklet: | 5 °C − 40 °C |
| Relatív páratartalom: .. | < 80 % (kondenzáció nélkül) .. |
| Méretek: | kb. 170 mm x105 mm x 45 mm |
| Tömeg: | kb. 500 g |
|
Elektromágneses kompatibilitás: |
Zavarkibocsátás: EN 55011:2009 |
| Zavarvédettség: DE 61326-1:2013 | |
| Elektromos biztonság: | Biztonsági előírás DIN EN 61010-1 |
| Biztonsági előírás DIN EN 61558-2-6 | |
| Transzformátor: | Biztonsági leválasztó transzformátor a DIN EN 61558-2-6 szabvány szerint |
| Érintésvédelmi osztály: | 2 |
| Szennyezettségi fok: | 2 |
| Védettségi fok: | IP20 |
| Szállítási terjedelem: .. |
| 1 | ESR-NMR vezérlőegység |
| 1 | Asztali tápegység; 12 V AC; 2,0 A |
| 1 | Használati utasítás |
| Külön szükséges: .. |
| 1 | ESR alapműszer (cikkszám: 1022705) |
| vagy | |
| 1 | NMR alapműszer (cikkszám: 1022706) |
| 1 | Digitális oszcilloszkóp 2 x 30 MHz (cikkszám: 1020910) |
| vagy | |
| 1 | PC oszcilloszkóp 2 x 25 MHz (cikkszám: 1020857) |
| 2 | RF-kábelek, 1 m (cikkszám: 1002746) |
Kódszám: 1022702
| Súly | 1.05 kg |
| Márka | 3B Scientific |
| Régi termék kód | 1000637 |
