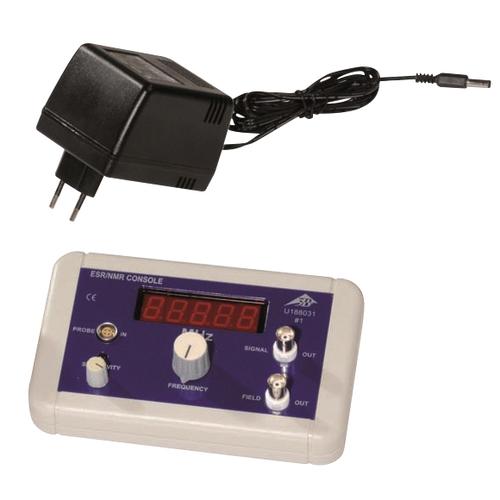

ESR-NMR vezérlőegység

Leírás
A következő kísérletekben használják

Alkalmazások és kísérletek:_..

Ez a vezérlőegység az ESR alapműszert és az NMR alapműszert vezérli, lehetővé téve a következő témák tanulmányozását és a kapcsolódó kísérletek elvégzését:_..
•	Rezonancia-abszorpció nagyfrekvenciás rezgőkörben
•	A rezonanciafrekvencia mágneses tértől való függése
•	Elektronspin és az elektron mágneses momentuma
•	Az elektron g-faktorának meghatározása; a szabad elektron Landé-féle g-faktora
•	Protonspin, valamint a proton és a mag mágneses momentuma
•	A mag g-faktorának meghatározása
•	Mágneses rezonanciás képalkotás

Termékinformáció:_..

Ez a vezérlőegység az ESR alapműszer (cikkszám: 1022705) működtetéséhez szükséges. A két eszköz együttesen lehetővé teszi a DPPH- (2,2-difenil-1-pikrilhidrazil-) molekulák páratlan elektronján fellépő elektronspin-rezonancia (ESR) vizsgálatát.
A vezérlőegység az NMR alapműszer (cikkszám: 1022706) működtetéséhez, valamint a glicerinben, a polisztirolban és a teflonban fellépő nukleáris mágneses rezonancia (NMR) vizsgálatához is szükséges.
A rezonanciák megfigyelése rádiófrekvencia-indukált átmenetek révén történik a külső mágneses tér változtatása közben. A rezonancia-abszorpciós görbék egyszerű kétcsatornás oszcilloszkóppal vagy a WiLab segítségével jeleníthetők meg.
Ez a vezérlőegység biztosítja az ESR vagy NMR alapműszerhez szükséges vezérlőfeszültségeket és tápfeszültségeket, előkészíti a mérőjelet az oszcilloszkópon történő megjelenítéshez, valamint kijelzi az RF-jel frekvenciáját.

Műszaki adatok:_..

Mérőfej csatlakozása:	Négypólusú LEMO-aljzat
Tekercspár csatlakozása:	Fűrészfog-áramforrás; 0 − 250 mA; 50 ms
Mágnesestér-kimenet:	A tekercsárammal arányos; 0 − 1 V; BNC-aljzat
Jelkimenet:_..	Rezonanciajel; 0 − 1 V; BNC-aljzat_..
Frekvenciatartomány:	kb. 45 − 75 MHz (ESR)
_..	kb. 10 − 15 MHz (NMR)_..
Tápegység:	Dugasztápegység; 12 V AC; 2,0 A
	Koaxiális tápcsatlakozás; 5,5 mm x 2,5 mm,
_..	Kábelhossz: 2 m_..
Üzemi hőmérséklet:	5 °C − 40 °C
Relatív páratartalom:_..	< 80 % (kondenzáció nélkül)_..
Méretek:	kb. 170 mm x105 mm x 45 mm
Tömeg:	kb. 500 g

Elektromágneses kompatibilitás:	Zavarkibocsátás: EN 55011:2009
Elektromágneses kompatibilitás:	Zavarvédettség: DE 61326-1:2013

Elektromos biztonság:	Biztonsági előírás DIN EN 61010-1
	Biztonsági előírás DIN EN 61558-2-6

Transzformátor:	Biztonsági leválasztó transzformátor a DIN EN 61558-2-6 szabvány szerint
Érintésvédelmi osztály:	2
Szennyezettségi fok:	2
Védettségi fok:	IP20

Szállítási terjedelem:_..

1	ESR-NMR vezérlőegység
1	Asztali tápegység; 12 V AC; 2,0 A
1	Használati utasítás

Külön szükséges:_..

1	ESR alapműszer (cikkszám: 1022705)
vagy
1	NMR alapműszer (cikkszám: 1022706)

1	Digitális oszcilloszkóp 2 x 30 MHz (cikkszám: 1020910)
vagy
1	PC oszcilloszkóp 2 x 25 MHz (cikkszám: 1020857)

2	RF-kábelek, 1 m (cikkszám: 1002746)
