ESR alapműszer
ESR alapműszer
| Alkalmazások és kísérletek: .. |
| Az ESR alapműszer a következő témák tanulmányozására és a következő kísérletek elvégzésére használható:.. | |
| • | Rezonancia-abszorpció nagyfrekvenciás rezgőkörben |
| • | A rezonanciafrekvencia mágneses tértől való függése |
| • | Elektronspin és az elektron mágneses momentuma |
| • | Az elektron g-faktorának meghatározása; a szabad elektron Landé-féle g-faktora |
| Termékinformáció: .. |
A rezonanciák megfigyelése rádiófrekvencia-indukált átmenetek segítségével történik a külső mágneses tér változtatása közben. A rezonancia-abszorpciós görbék egy egyszerű kétcsatornás oszcilloszkóppal jeleníthetők meg (az oszcilloszkóp nem része a szállítási terjedelemnek).

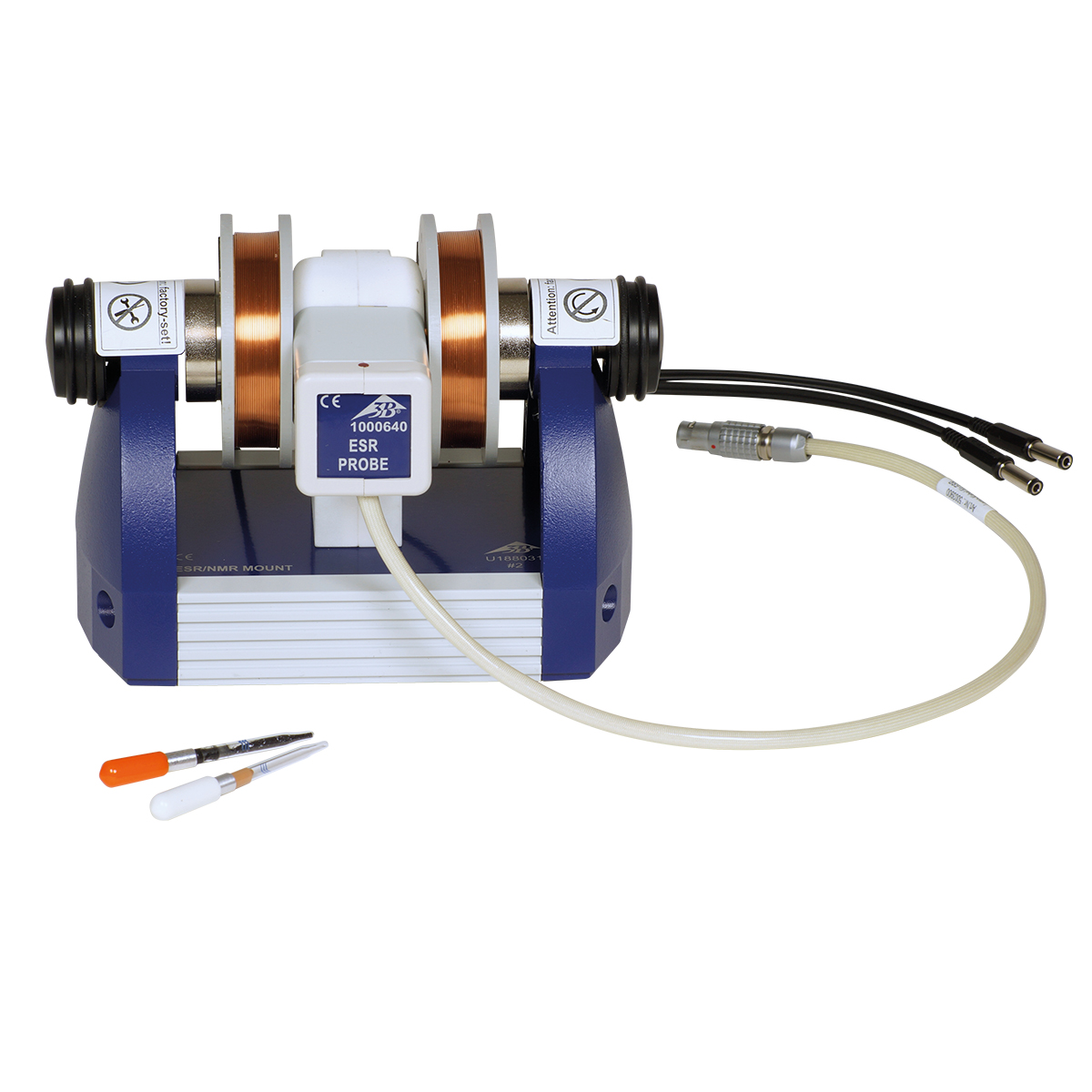

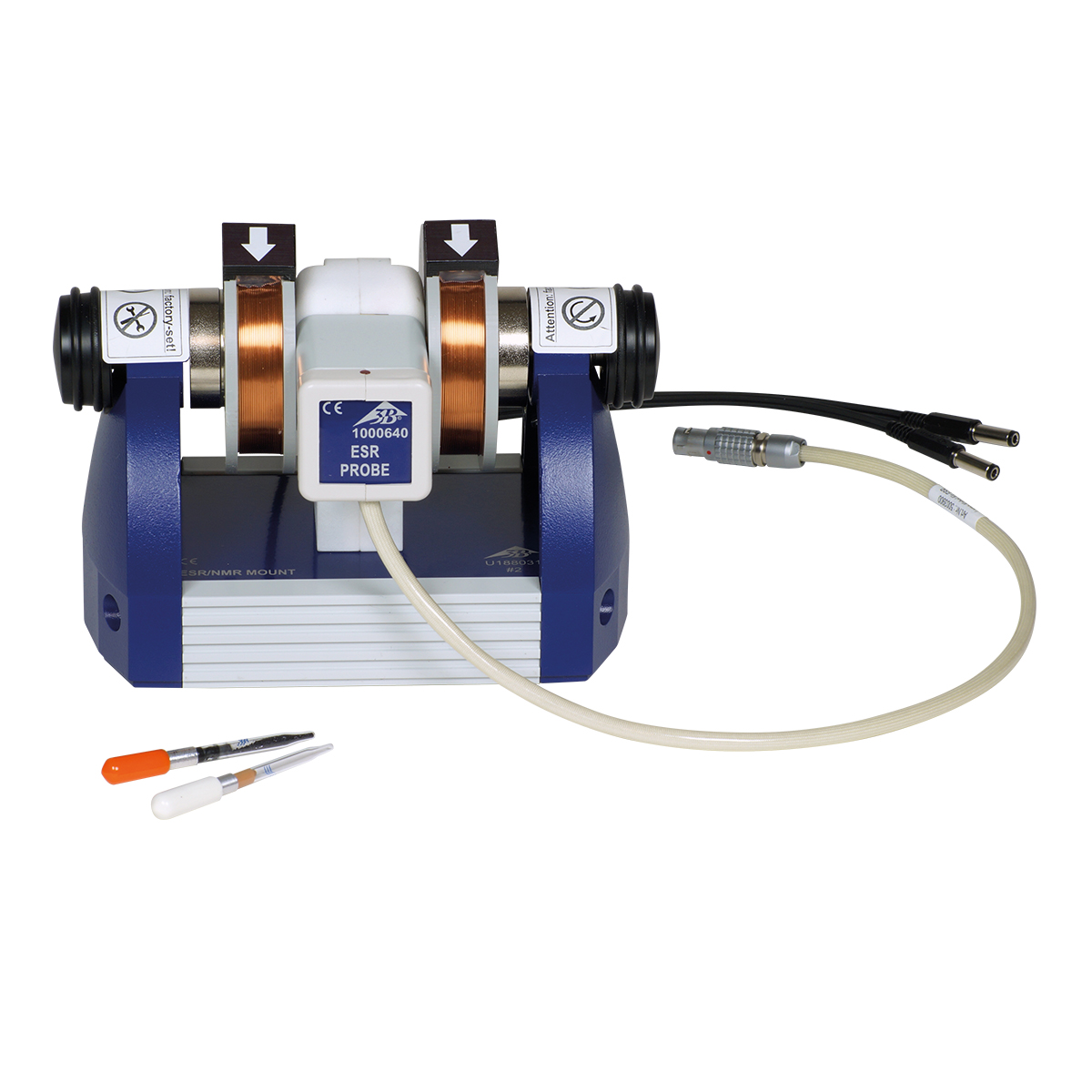

A készlet a gyárilag kalibrált alapműszerből a tekercspárral, az ESR szondából egy nagyfrekvenciás tekerccsel, egy DPPH-mintából és egy üres referenciamintából áll.
Minden ESR alapműszerhez vizsgálati jegyzőkönyv tartozik.
| Műszaki adatok: .. |
| Gerjesztőtekercsek: | Menetek: | egyenként 500 |
| Mágneses fluxussűrűség: | 0 − 3,37 mT | |
| Méretek: | kb. 20 mm x 74 mm Ø egyenként | |
| Tömeg: | kb. 0,2 kg egyenként | |
| Mérőfej: | Csatlakozás: | négypólusú LEMO-aljzat |
| Általános: | Frekvenciatartomány: | kb. 38 − 75 MHz |
| Mintaátmérő: | 4,5 mm | |
| Méretek: | kb. 175 mm x 125mm x 125 mm | |
| Tömeg: | kb. 2,25 kg |
| Szállítási terjedelem: .. |
| 1 | ESR alapműszer szerelt gerjesztőtekercsekkel |
| 1 | ESR szonda |
| 1 | DPPH minta |
| 1 | Referenciaminta |
| 1 | Vizsgálati jegyzőkönyv |
| Külön szükséges: .. |
| 1 | ESR-NMR vezérlőegység (230 V, 50/60 Hz) (cikkszám: 1022700) |
| vagy | |
| 1 | ESR-NMR vezérlőegység (115 V, 50/60 Hz) (cikkszám: 1022702) |
| 1 | digitális oszcilloszkóp 2 x 30 MHz (cikkszám: 1020910) |
| vagy | |
| 1 | PC oszcilloszkóp 2 x 25 MHz (cikkszám: 1020857) |
| 2 | RF-kábel, 1 m (cikkszám: 1002746) |
Kódszám: 1022705
| Súly | 2.3 kg |
| Méret | 30.5 x 22 x 22.9 cm |
| Márka | 3B Scientific |
