Elektronsugaras katódsugárcső csatlakozóaljzattal,
R típus

Elektronsugaras katódsugárcső csatlakozóaljzattal,
R típus, 1024633, Elektroncsövek – D Típus (Small)

Elektronsugaras katódsugárcső csatlakozóaljzattal,
R típus

747 395,00 Ft

A termék felhasználásával végzett összes kísérlet áttekintése

Kérdés a termékkel kapcsolatosan

Leírás
A következő kísérletekben használják

Alkalmazások és kísérletek:_..

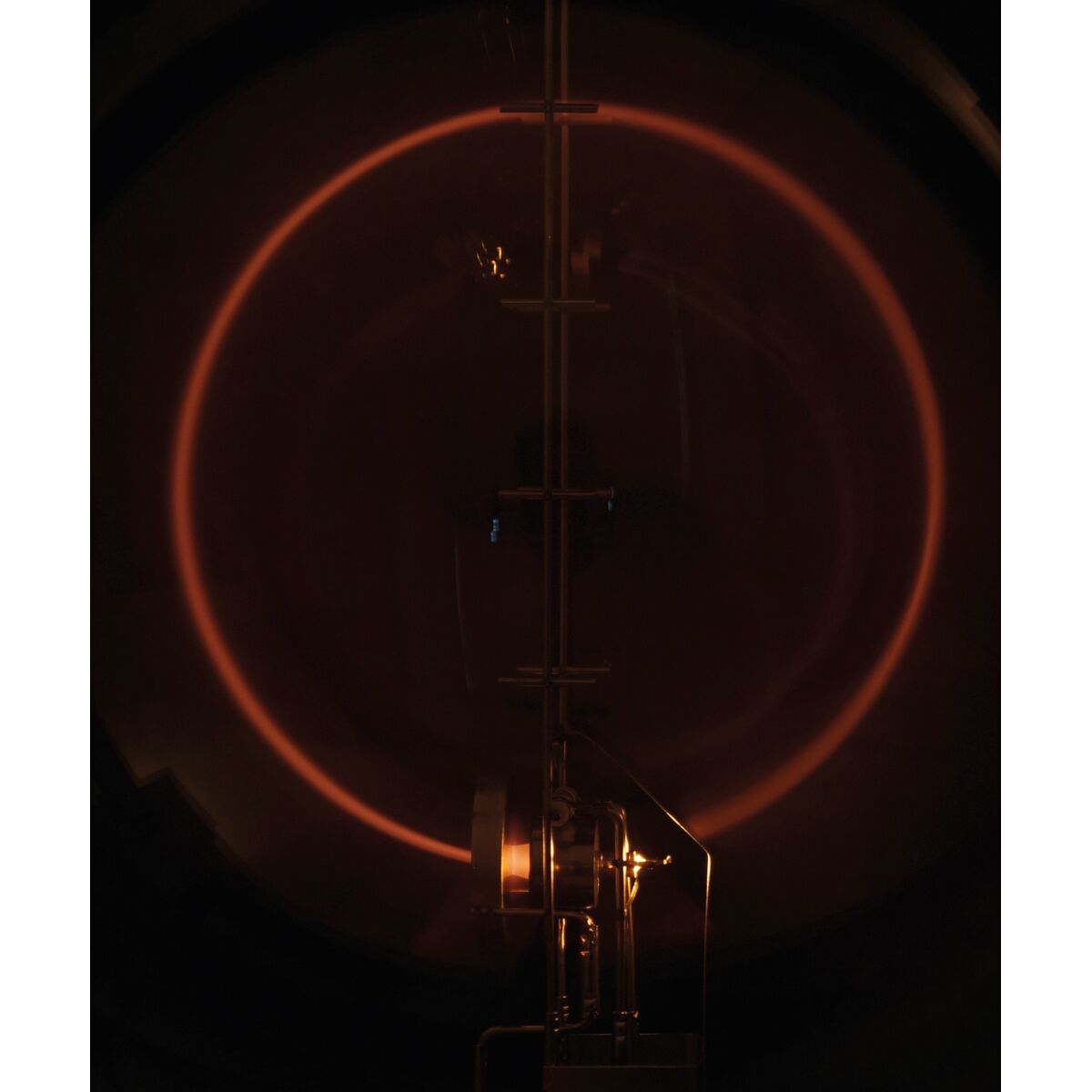

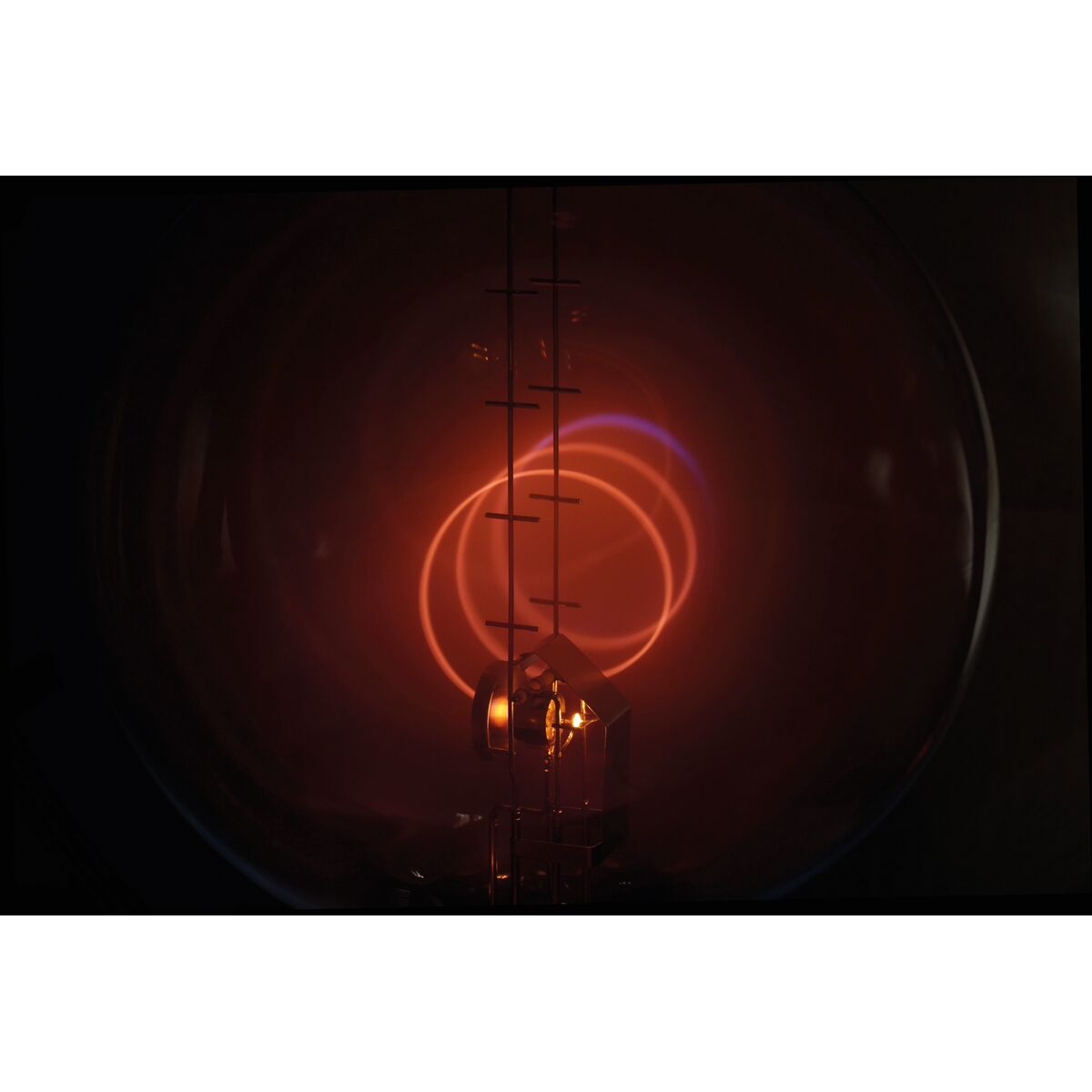

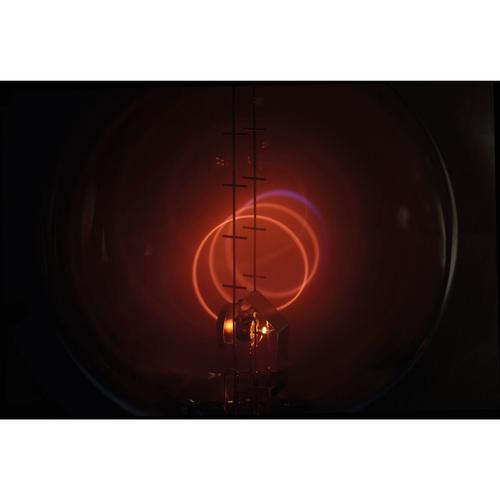

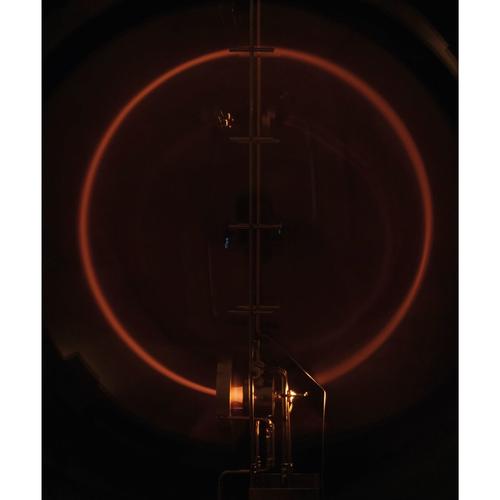

•	Elektronok eltérítése zárt körpályán mágneses térben
•	Elektron fajlagos töltésének meghatározása e/m

Termékinformáció:_..

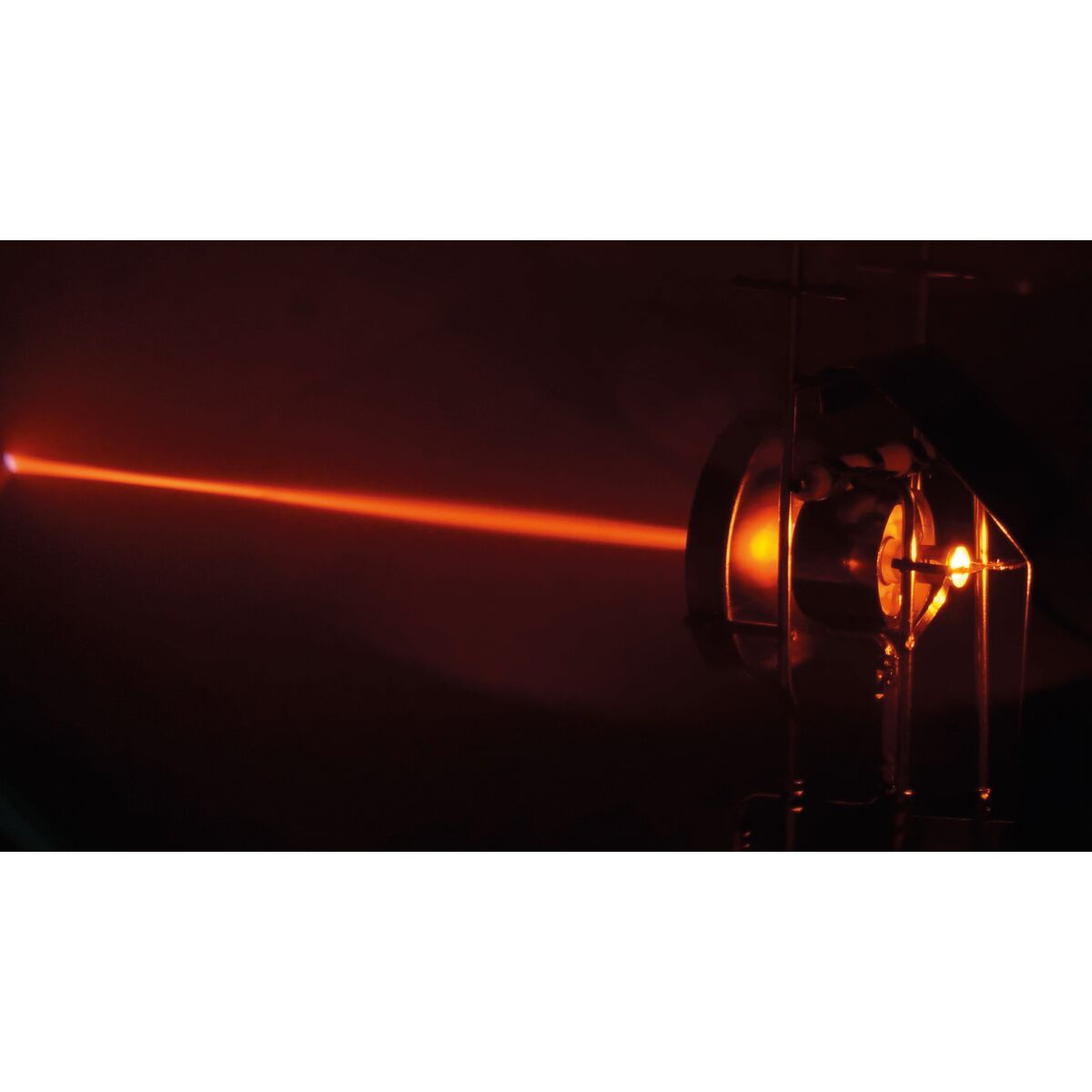

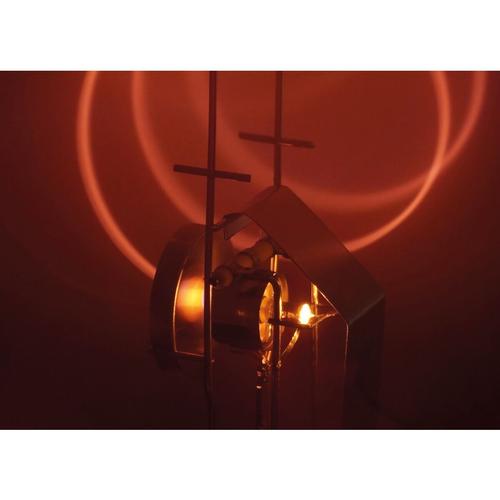

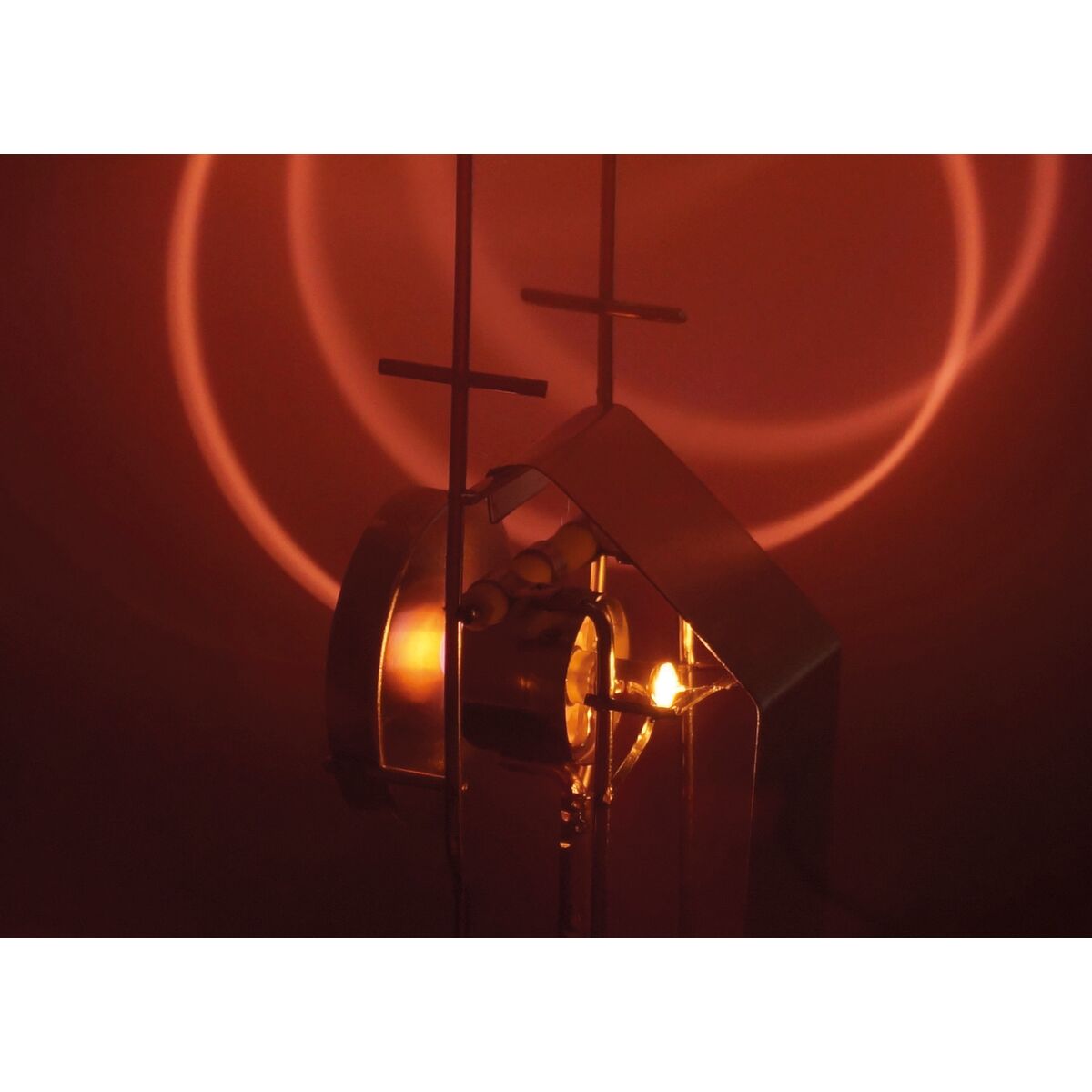

A Helmholtz-tekercspárral (cikkszám: 1000906) együtt használva ez az elektronsugaras katódsugárcső alkalmas az elektronsugarak homogén mágneses térben történő eltérítésének vizsgálatára. A cső neon maradékgázból álló atmoszférát tartalmaz, amely az elektronok trajektóriája mentén ionizálódik, és ezáltal fényes, élesen kirajzolódó sugarat hoz létre. A csőbe integrált mérőjelölések lehetővé teszik az eltérített sugár körpálya-átmérőjének parallaxis hiba nélküli meghatározását. A Lorentz-erő segítségével ezenkívül az elektron fajlagos töltése, azaz az e/m is mennyiségileg meghatározható.

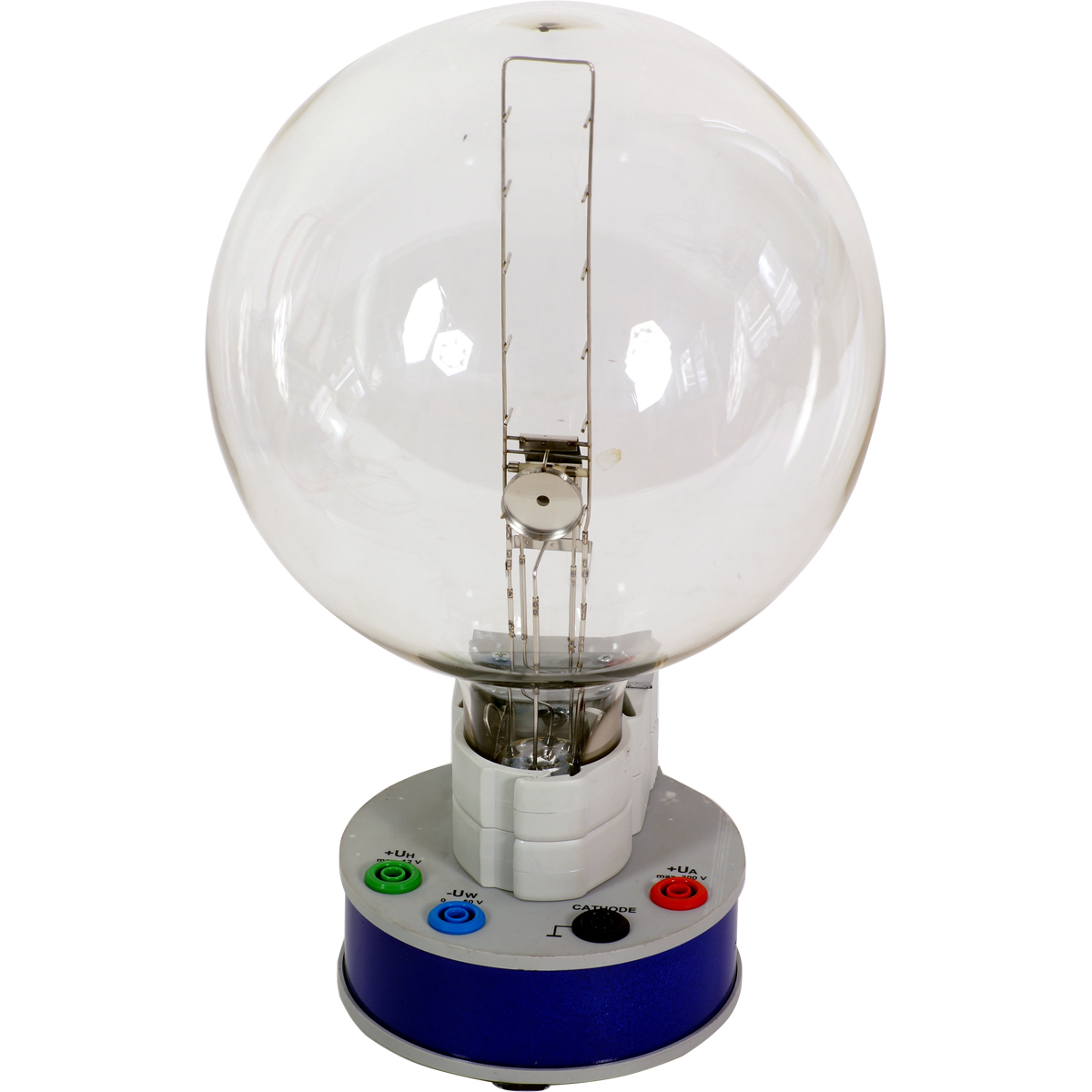

Az elektronsugaras katódsugárcső egy talpra van szerelve, amely színkódolt, 4 mm-es biztonsági aljzatokkal van ellátva. A cső védelme érdekében a talp védőáramkört tartalmaz, amely lekapcsolja a feszültséget, ha az meghaladja a cső talpán megadott zárófeszültség-értéket. Ez a védőáramkör megakadályozza, hogy a túl magas feszültség károsítsa a fűtőtestet, és egyúttal biztosítja a feszültség kíméletes felfutását a készülék bekapcsolásakor.

Műszaki adatok:_..

Gáztöltés:	Neon
Gáznyomás:	1,3 x 10^-5 hPa
Fűtőfeszültség U_F:	5 – 7 V DC
Fűtőáram I_F:	< 350 mA
Wehnelt-feszültség:	0 – -50 V
Anódfeszültség U_A:	200 – 300 V
Anódáram I_A:	< 3 mA
Körpálya átmérője:	20 – 120 mm
Mérőjelölések távolsága:	kb. 20 mm
Búraátmérő:	kb. 160 mm
Csatlakozótalp méretei:	Ø: kb. 103 mm; magasság: 78 mm
Tömeg:	kb. 820 g
