Elektroneltérítő cső,
D típu

Elektroneltérítő cső, D típu, 1000651 [U19155], Elektroncsövek – D Típus
Elektroneltérítő cső, D típu, 1000651 [U19155], Elektroncsövek – D Típus
Elektroneltérítő cső, D típu, 1000651 [U19155], Elektroncsövek – D Típus
542 417,00 Ft

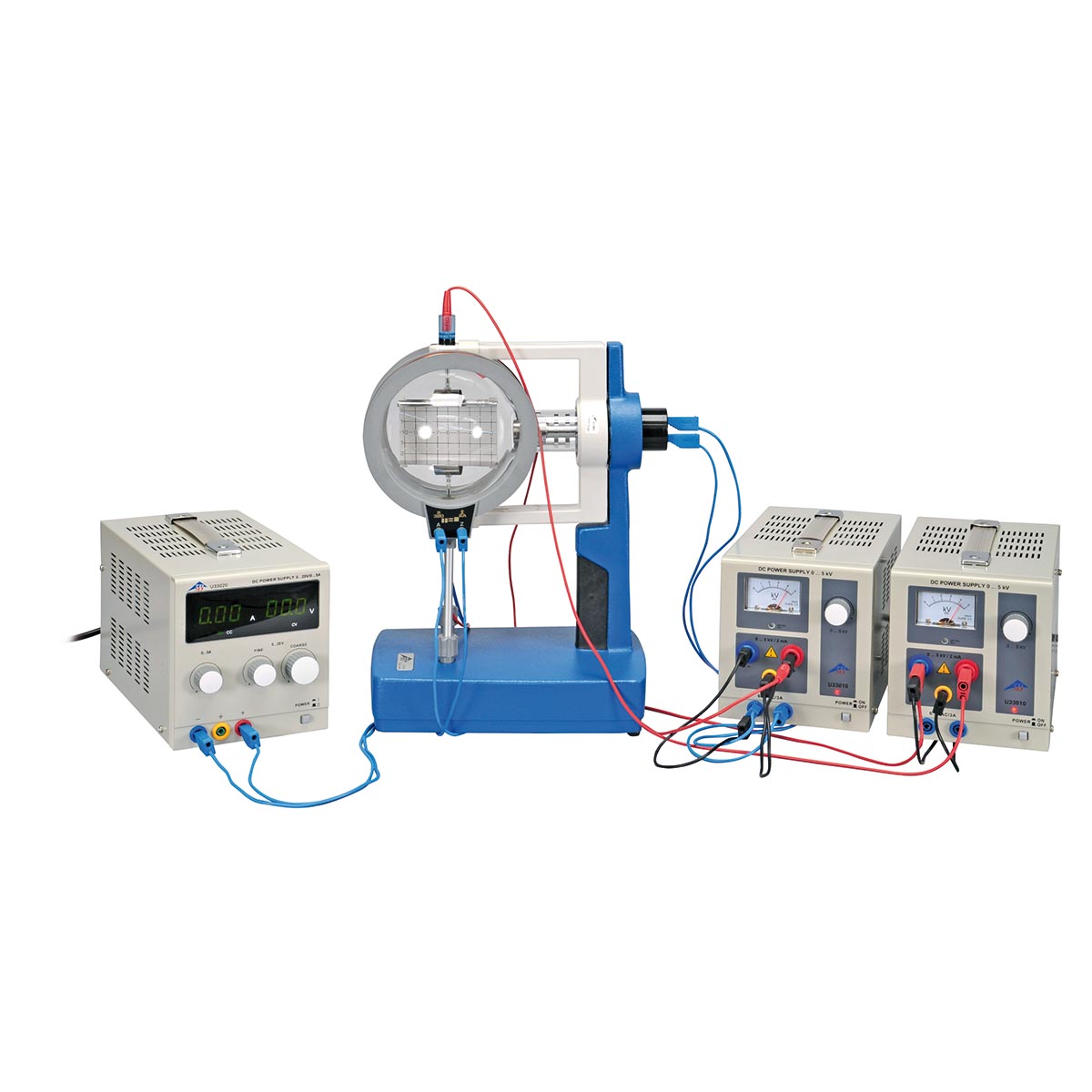

Alkalmazások és kísérletek: ..
A következő témák tárgyalhatók ezzel a nagyvákuumcsővel:..
• Az elektronsugár eltérítésének vizsgálata mágneses térben
• Az elektronsugár eltérítésének vizsgálata elektromos térben
• Sebességszelektor felépítése ortogonálisan igazított elektromos térből és mágneses térből
• Az elektron fajlagos töltésének, e/m-nek a becslése.

Termékinformáció: ..

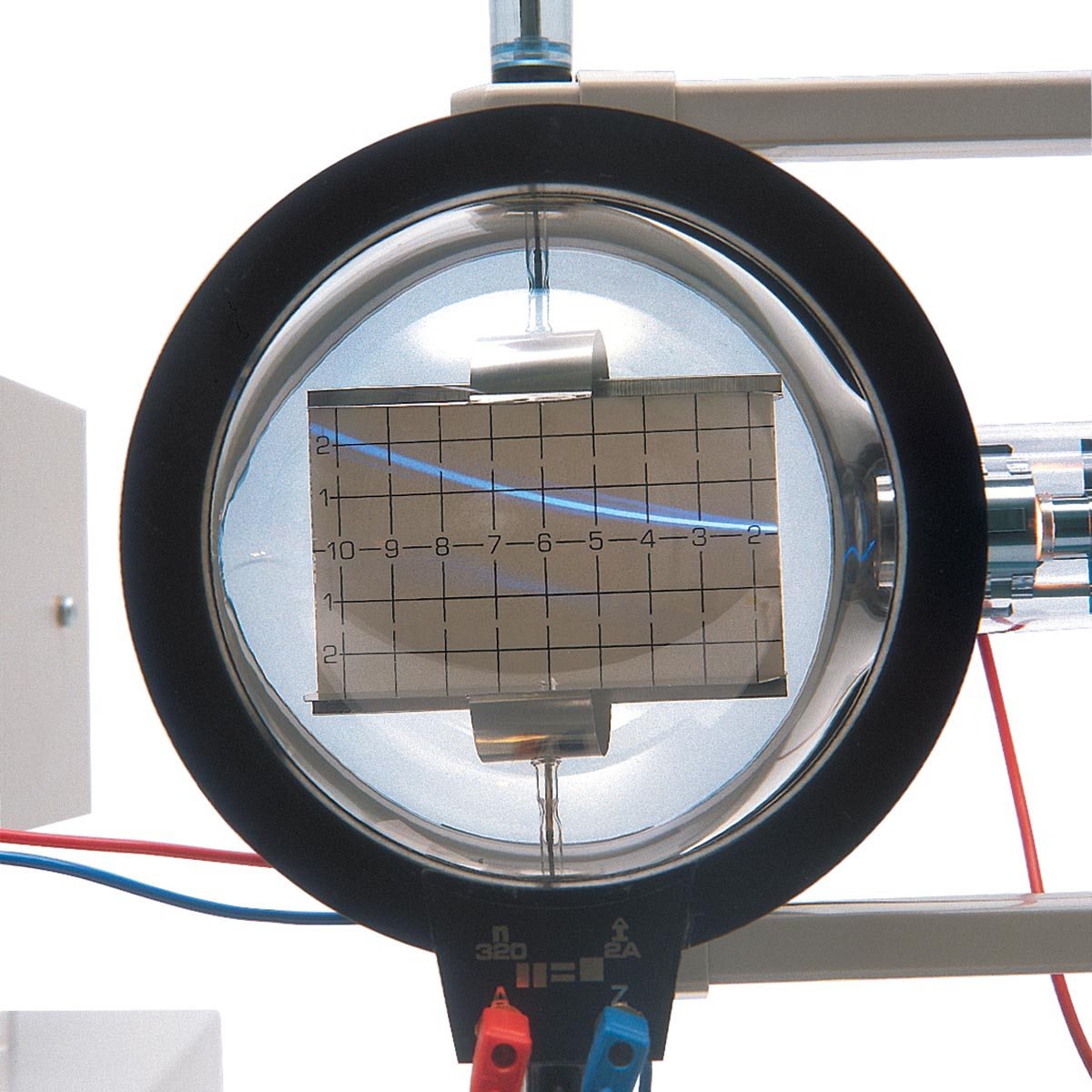

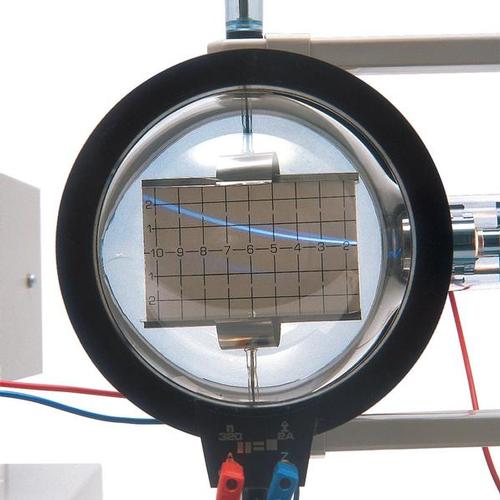

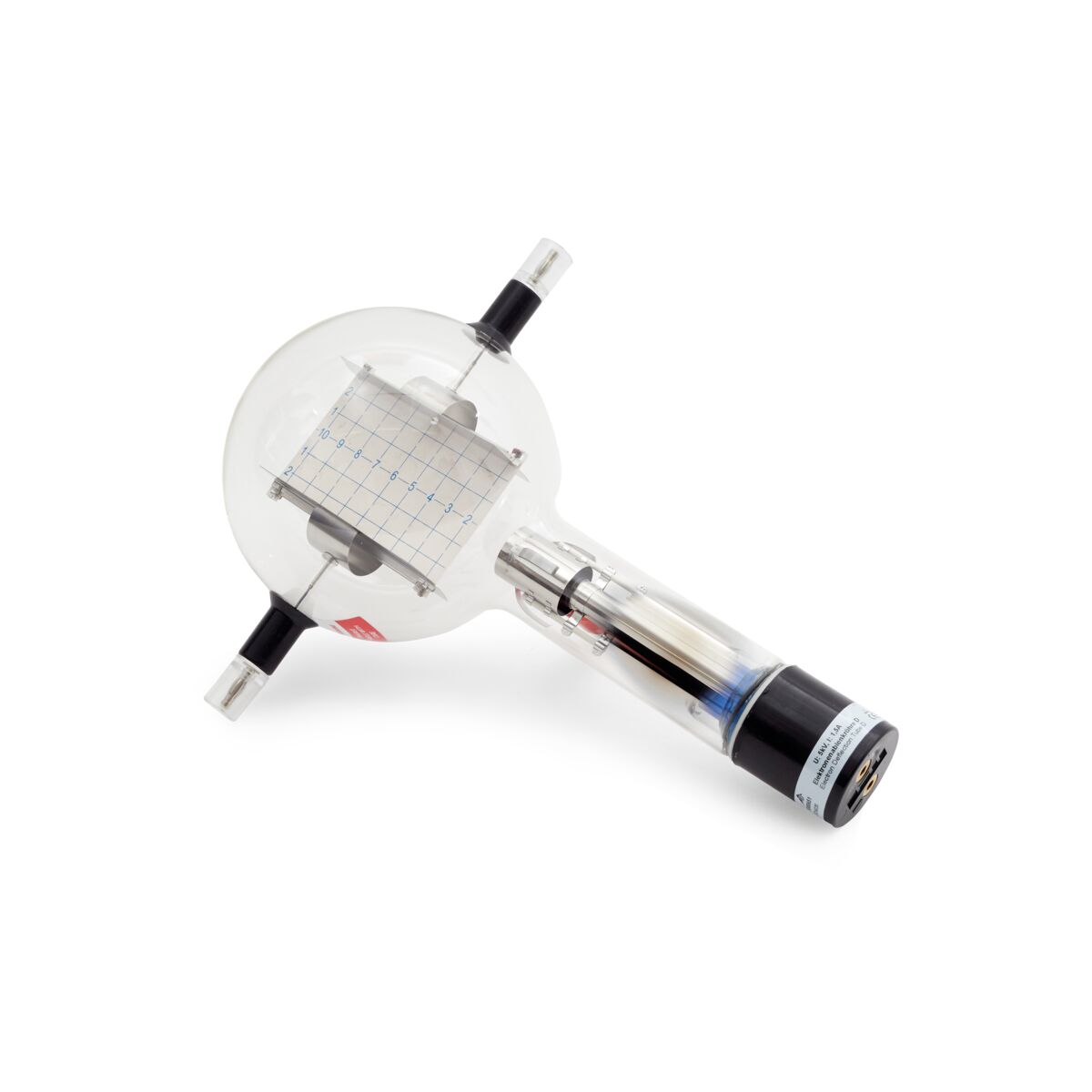

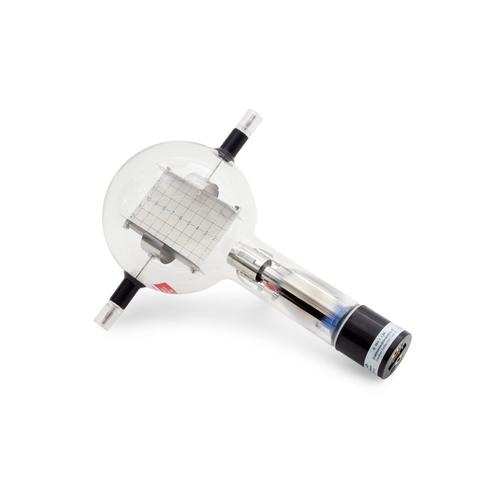

Az elektroneltérítő cső egy elektronágyúval van ellátva, amely egy evakuált üvegballonban helyezkedik el, fókuszáló elektródarendszerrel, közvetlenül fűtött volfrám fűtőszállal és hengeres anóddal. Az elektronsugár elektrosztatikusan eltéríthető egy beépített pár eltérítő lemezzel, amelyek síkkondenzátort alkotnak, vagy mágnesesen D típu Helmholtz-tekercsekkel (cikkszám: 1000644). Egy lapos fluoreszcens ernyő 1 cm-es ráccsal az eltérítő lemezek között van elhelyezve, és a nyalábtengelyhez képest 15°-kal el van forgatva, így az elektronsugár pályája jól megfigyelhető.

Műszaki adatok: ..
Fűtőfeszültség UF : max. 6,3 V AC/DC
Anódfeszültség UA : 1000 V – 5000 V DC
Anódáram IA : kb. 0,1 mA UA = 4000 V esetén
Eltérítőlemezek feszültsége: max. 5000 V
Lemezek közötti távolság: kb. 54 mm
Fluoreszcens ernyő: kb. 90 mm x 60 mm
Üvegballon: kb. 130 mm Ø
Teljes hossz: kb. 260 mm

Kódszám: 1000651 [U19155]
Súly 0.25 kg
Méret 26 x 13 cm
Márka 3B Scientific Teltron

Dokumentáció

PDF Termékleírás - Elektroneltérítő cső, D típu - U19155 [1000651]
