Elektrondiffrakciós cső, S típus

Elektrondiffrakciós cső,
S típus

Leírás
A következő kísérletekben használják

Alkalmazások és kísérletek:_..

A következő témák tárgyalhatók ezzel a nagyvákuumcsővel:_..
•	Az elektronok hullámtermészetének ellenőrzése
•	Az elektronok hullámhosszának meghatározása az anódfeszültség függvényében
•	Debye-Scherrer-diffrakció
•	A de Broglie-hipotézis megerősítése

Termékinformáció:_..

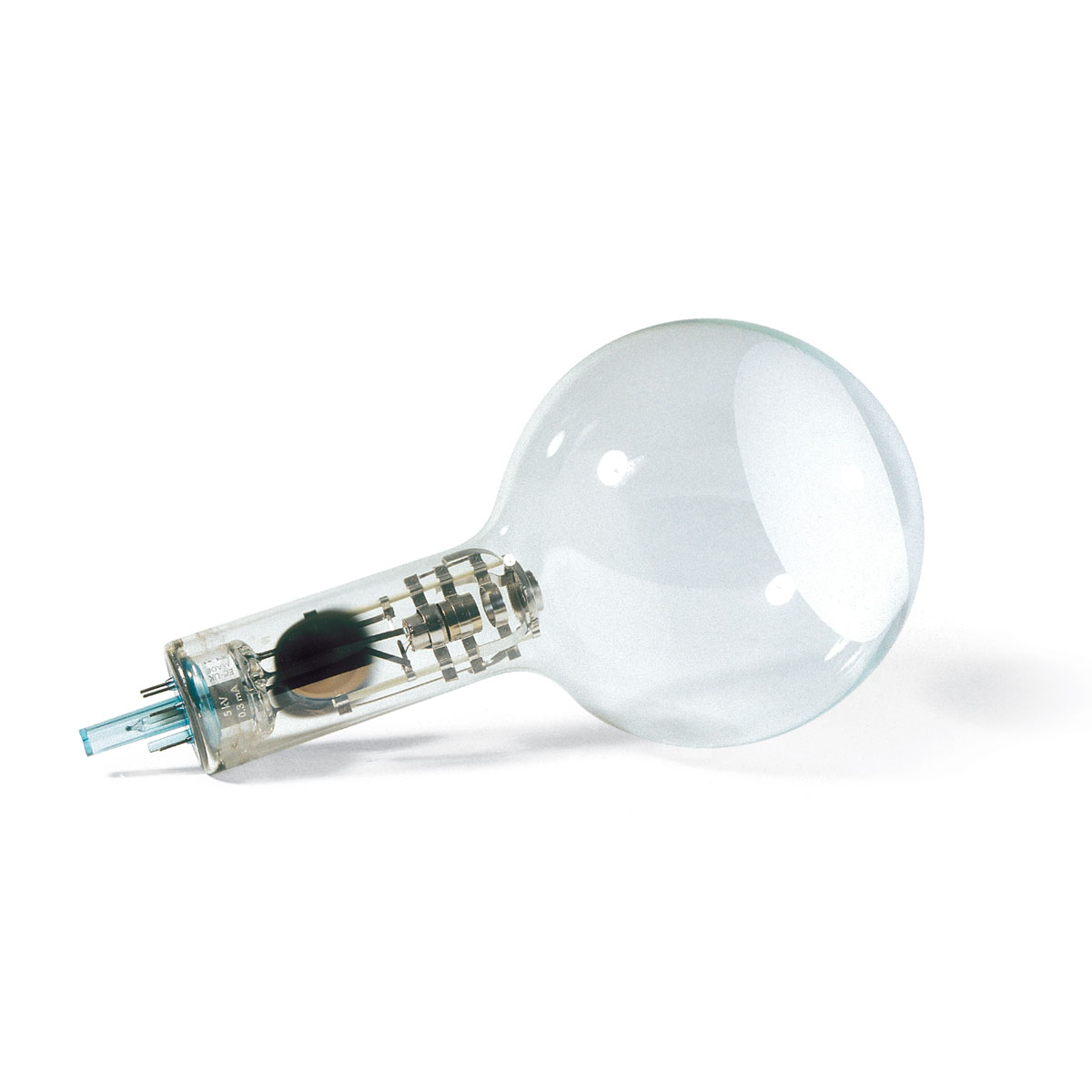

Az elektrondiffrakciós cső egy nagyvákuumcső, amelyet az elektrondiffrakció és az elektronok hullámtermészetének szemléltetésére terveztek. Elektronágyúval van felszerelve, amely tiszta volfrámból készült fűtőszálból és egy hengeres anódból áll, mindez egy átlátszó üvegballonba van zárva. A közvetlen fűtésű katód által kibocsátott elektronokat egy sztenopikus rekesz keskeny sugárnyalábba tereli, majd egy elektronoptikai rendszer segítségével pontosan fókuszálja.

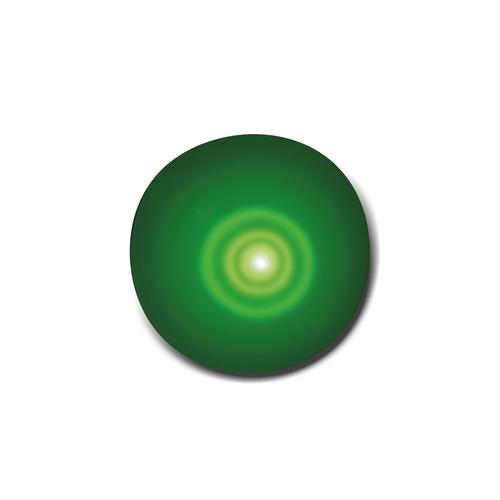

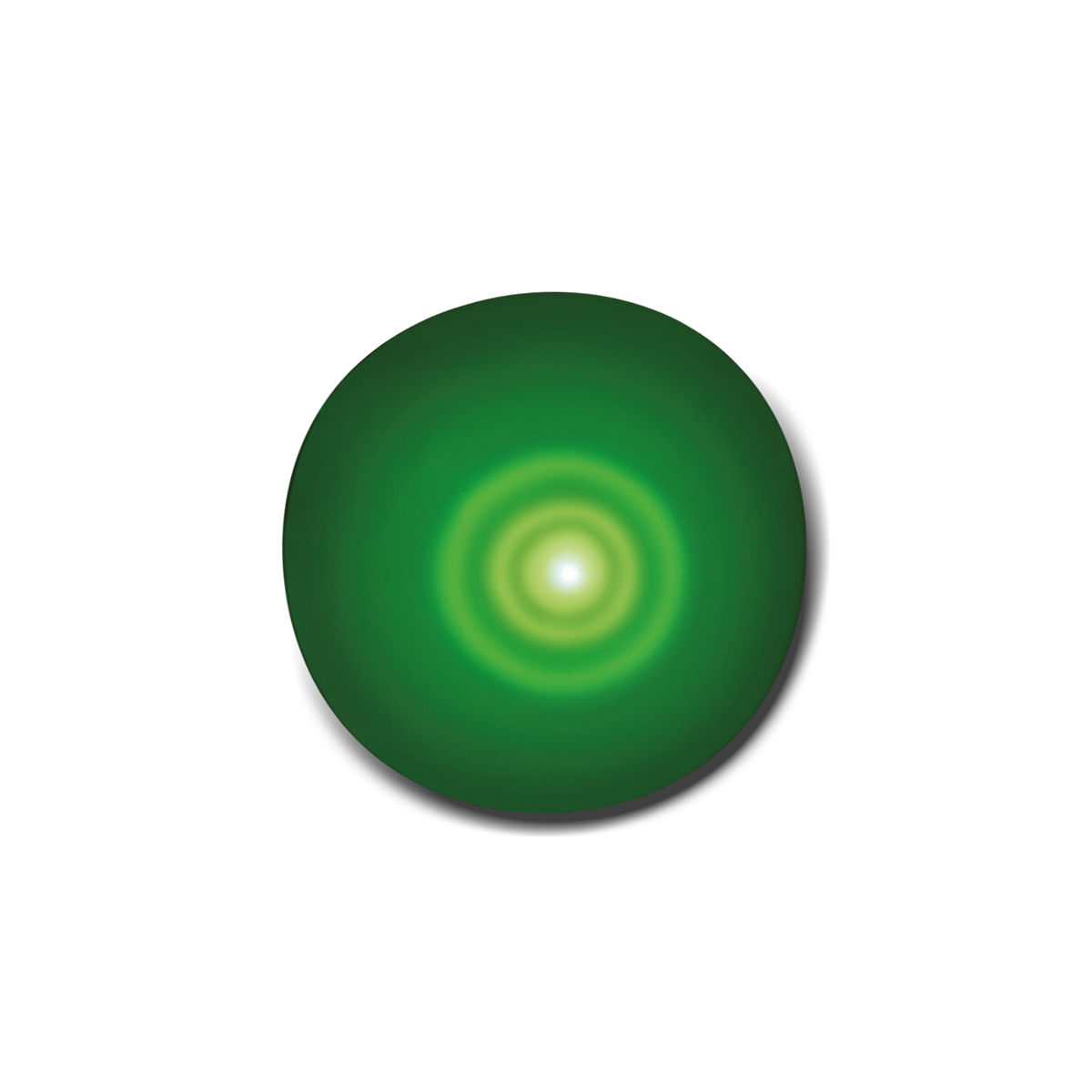

Az eredményül kapott monokromatikus keskeny sugárnyaláb áthalad az elektronágyú nyílásánál elhelyezett nikkel huzalhálón. Erre a hálóra egy vékony, polikristályos grafitált szénréteget visznek fel, amely a diffrakciós rácshoz hasonló módon működik. Ez a kölcsönhatás jól látható elektrondiffrakciós mintázatot hoz létre, amely a fluoreszcens ernyőn két koncentrikus gyűrűként jelenik meg. A nem eltérített elektronsugár által létrehozott központi folt a gyűrűk közepén látható marad, lehetővé téve a pontos megfigyelést és elemzést.

Egy mágnes is a szállítási terjedelem része, amely lehetővé teszi az elektronnyaláb pályájának pontos beállítását. Ez különösen hasznos, ha a grafit céltárgyon kisebb, a gyártási folyamat során vagy későbbi túlmelegedés miatt keletkezett hibák találhatók, így biztosítva az egyenletes kísérleti eredményeket és az optimális igazítást.

Műszaki adatok:_..

Fűtőfeszültség U_F:	max. 6,3 V AC/DC
Anódfeszültség U_A:	0 V – 5000 V DC
Anódáram I_A:	tip. 150 µA U_A = 4000 V esetén
A grafit rácsállandója:	d₁₀ = 0,213 nm; d₁₁ = 0,123 nm
Grafit target – fluoreszcens ernyő távolsága:	kb. 125 ± 2 mm
Fluoreszcens ernyő:	kb. 100 mm Ø
Üvegballon:	kb. 130 mm Ø
Teljes hossz:	kb. 260 mm
