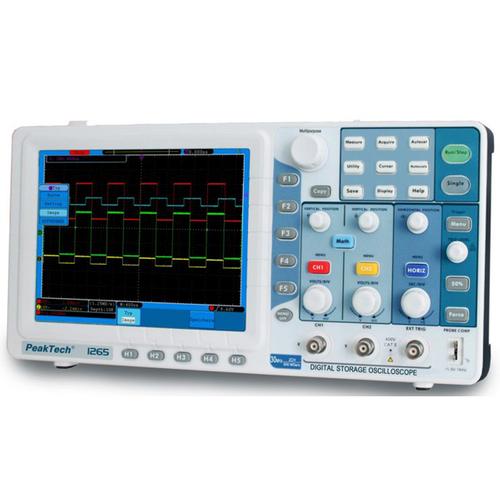

Digitális oszcilloszkóp, 2x30 MHz

Digitális oszcilloszkóp,
2x30 MHz

Leírás
A következő kísérletekben használják

Legújabb generációjú, két csatornás digitális tároló oszcilloszkóp számos feladatra a következő tulajdonságokkal:

Nagyfelbontású színes kijelző háttérvilágítással
Nagy belső adatmemória
VGA kimenet külső monitor csatlakoztatására
LAN csatlakozás hálózaton keresztüli távoli hozzáféréshez
USB port valósidejű adatátvitelhez vagy belső memória olvasáshoz
Felhasználóbarát működés autoset és autoscale funkciókkal
20 automatikus mérési mód, valamint FFT függvény
PASS/FAIL funkció

Tartalmaz: két szondát, két BNC kábelt, pass/fail adaptert, USB csatlakozó kábelt és szoftvert CD-n Windows 2000/XP/VISTA/7/8/10 kompatibilis.

Csatornák: Kettő
Sávszélesség: 30 MHz
Mintavételi arány: Dual CH 125 MS/s
Single CH 250 MS/s
Működési módok: CH1, CH2, XY
Bemenet:
Bemeneti csatolás: DC, AC, GND
Bemeneti impedancia: 1 MΩ ±2% ll 10 pF ±5 pF
Bemeneti feszültség: 0 – 400 V DC vagy ACpp
Vertikális:
Elhajlási koefficiens: 5 mV/div. – 5 V/div.
Pontosság: ± 3%
A/D konverter: 8-bit felbontás
Horizontális:
Idő alapú koefficiens: 4 ns/div. – 100 s/div.
Mintavételezési arány: 5 S/s – 125 MS/s
Pontosság: 100 ppm x rolvasás + 0.6 ns
Mérési módok:
Automatikus mérések: Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, overshoot, pre-shoot, rise time, fall time, +width, -width, +duty, -duty, delay A-B (rising), delay A-B (falling), frekvencia, periódus
Matematikai függvények: +, -, *, /, FFT
Trigger:
Trigger típusok: Edge, Video, Pulse, Slope
Trigger módok: Auto, Normál, Single
Trigger detektálás: Minta, csúcs detektálás, átlag
Interfészek:
Memória méretek: 10000 mérés
Interfész: USB 2.0, VGA, LAN
Tápellátás: 100 ~ 240 V AC_eff, 50/60 Hz
Általános adatok:
Méretek: TFT színes képernyő, 8 colos, 800 x 600 pixeles, 65536 szín
Méretek: kb. 355x178x118 mm³
Tömeg: kb. 1.6 kg

Kódszám: 1020910 [U11834]
