Wärmepumpe D
(115 V, 50/60 Hz)

Wärmepumpe D (115 V, 50/60 Hz), 1022619, Hauptprodukte – Kreisprozesse
5.039,65 € inkl. MwSt

Voltage:

115V, 50/60 Hz
230V, 50/60 Hz
In Stock
Auf Lager
Overweight Item
Aufgrund besonderer Transportbedingungen werden die Frachtkosten für diesen Artikel gesondert ermittelt und Ihnen mitgeteilt.
Included In Bundle
Übersicht aller Experimente, in denen das Produkt verwendet wird

Versuchsthemen: ..
• Bestimmung der Leistungszahl in Abhängigkeit von der Temperaturdifferenz
• Analyse des Kreisprozesses in einem Mollier-Diagramm

Produktinformationen: ..

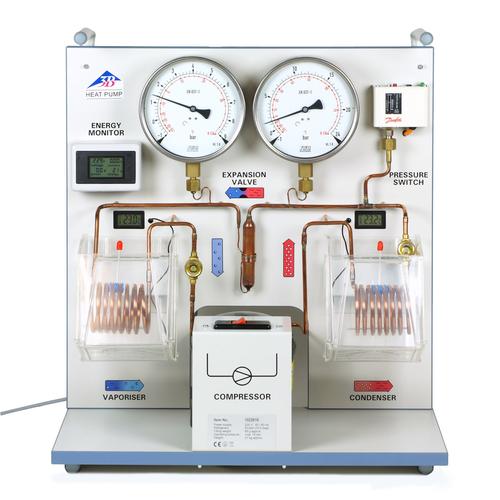

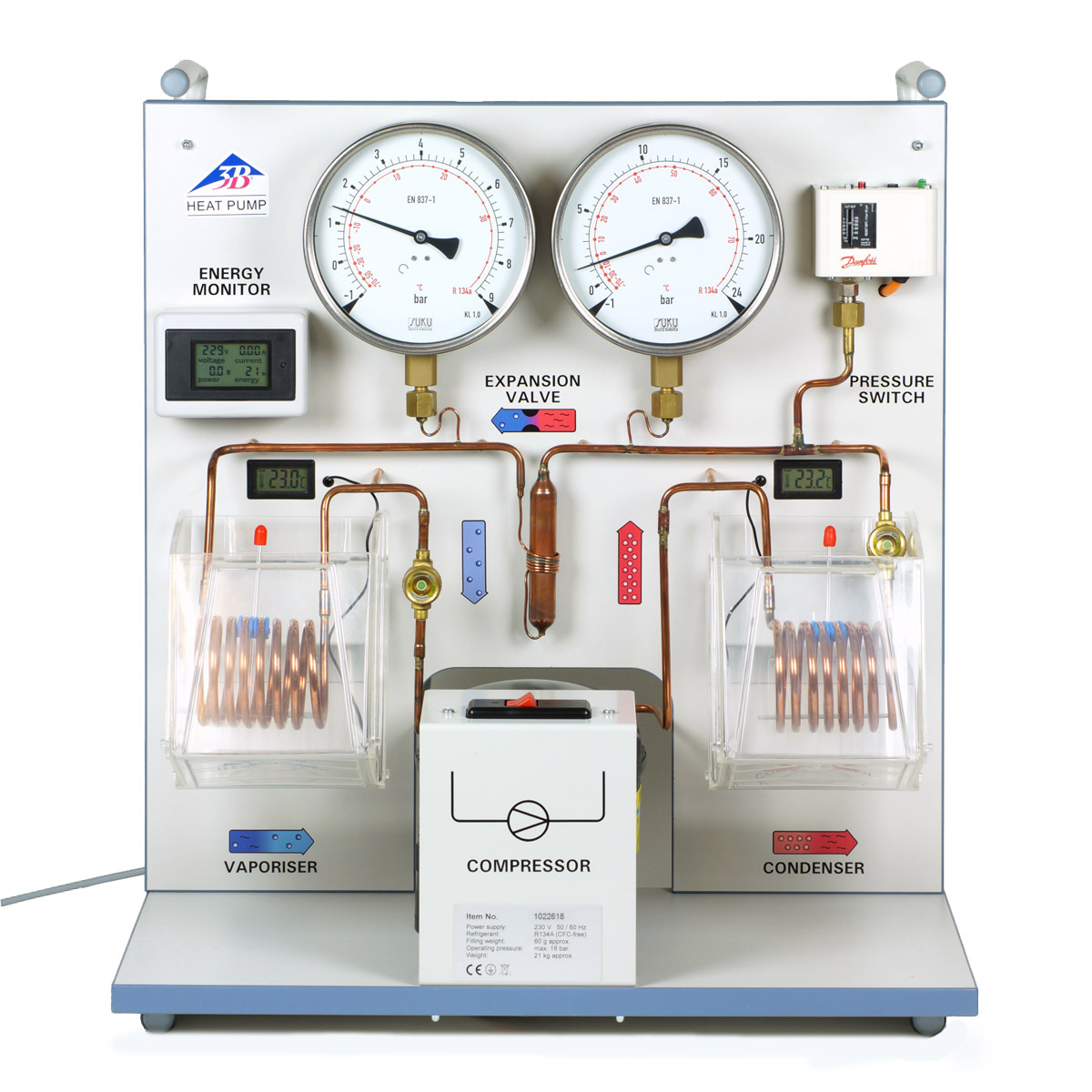

Demonstrationsmodell zur Darstellung der Funktionsweise eines Kühlschranks bzw. einer elektrischen Kompressionswärmepumpe.

• Bestehend aus Kompressor (Verdichter) mit Antriebsmotor, Verflüssiger, Ausdehnungsventil und Verdampfer.
• Einsetzbar als Luft-Wasser- oder Wasser-Wasser-Wärmepumpe.
• Einschließlich Energiemesser zur Bestimmung der Betriebsdauer, der Netzspannung, der aktuellen Leistungsaufnahme und der elektrischen Arbeit und zwei Thermometern zur Bestimmung der Temperaturen in den beiden Reservoirs.

Die Komponenten sind durch Kupferrohr zu einem geschlossenen System verbunden auf einem Grundbrett aufgebaut und können dank der übersichtlichen Anordnung unmittelbar mit der Abfolge der Zustandsänderungen im Kreisprozess der Wärmepumpe in Verbindung gebracht werden.
Verdampfer und Verflüssiger sind als Kupferrohrwendeln ausgebildet und tauchen in je einen Wasserbehälter ein, der als Reservoir zur Bestimmung der aufgenommenen bzw. abgegebenen Wärme dient.
Zwei große Manometer zeigen die Druckverhältnisse des Kältemittels in den beiden Wärmetauschern an.
Durch zwei Schaugläser kann der Aggregatzustand des Kältemittels hinter dem Verdampfer und hinter dem Verflüssiger beobachtet werden.
Ein Überdruck-Schutzschalter trennt den Kompressormotor bei einem Überdruck von 15 bar vom Netz.

Technische Daten: ..
Kompressorleistung: 120 W
Kältemittel: R 134A, FCKW-frei
Temperaturreservoire:  je 2000 ml
Manometer: 160 mm Ø
Abmessungen: ca. 560 mm x 300 mm x  630 mm
Masse: ca. 23 kg

Artikel-Nr.: 1022619
Gewicht 22.893 kg
Brand 3B Scientific
Alte Artikel-Nr. 1000819

Dokumentation

PDF Bedienungsanleitung - Wärmepumpe D (115 V, 50/60 Hz) - 1022619
PDF Bedienungsanleitung - Wärmepumpe D (115 V, 50/60 Hz) - 1022619 (DE)
