Schattenkreuzröhre D

Schattenkreuzröhre D, 1000649 [U19153], Elektronenröhren – Typ D
Schattenkreuzröhre D, 1000649 [U19153], Elektronenröhren – Typ D
869,89 € inkl. MwSt
Available Soon
Wieder lieferbar in 2 bis 10 Tagen
Free Shipping
Versandkostenfreie Lieferung
Themen: ..
Die folgenden Themen können mit dieser Hochvakuum-Röhre diskutiert werden:
• Geradlinige Ausbreitung von Elektronenstrahlen
• Elektrostatische Ladungswirkung
• Magnetische Ablenkung von Elektronenstrahlen
• Einführung in die Elektronenoptik



Produktinformationen: ..

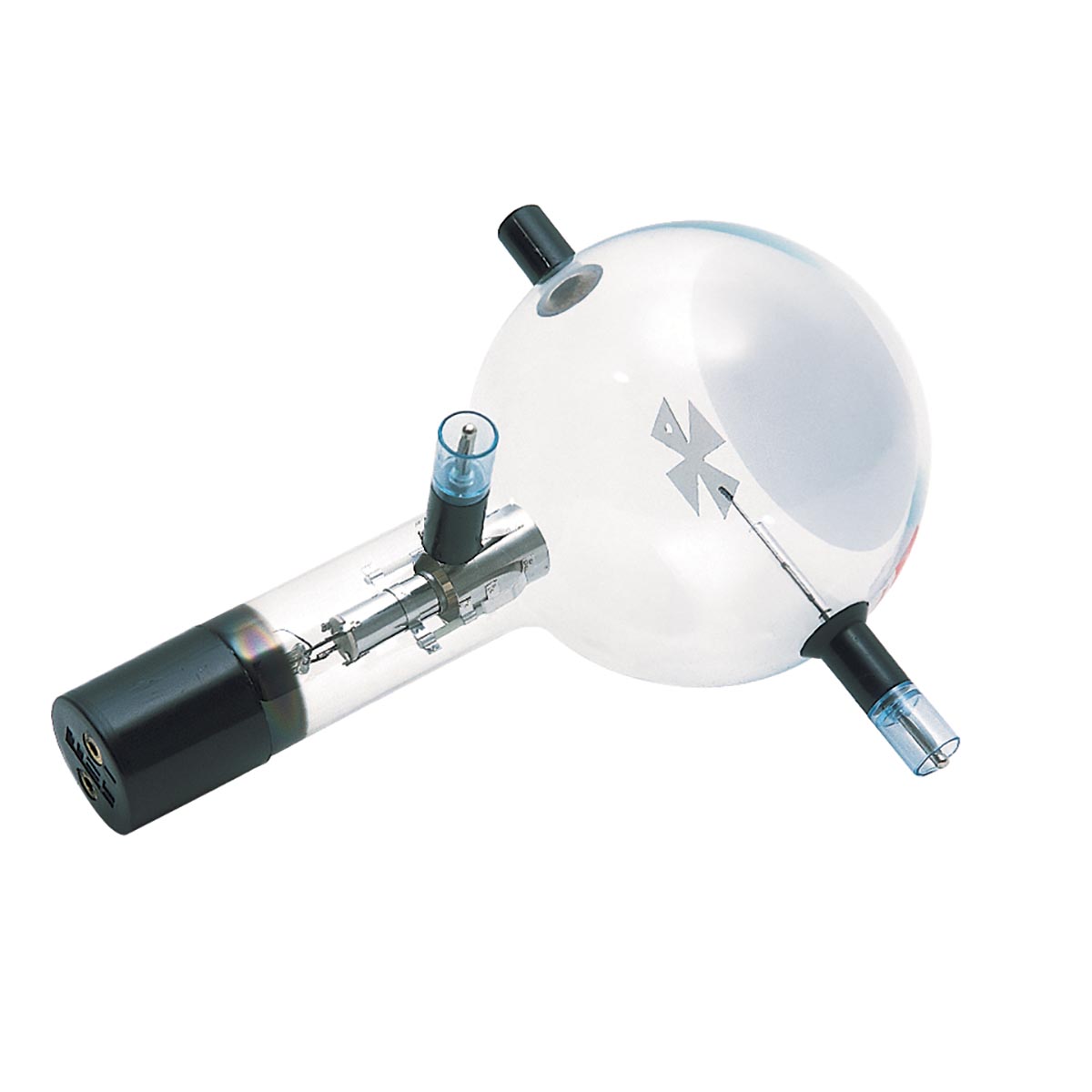

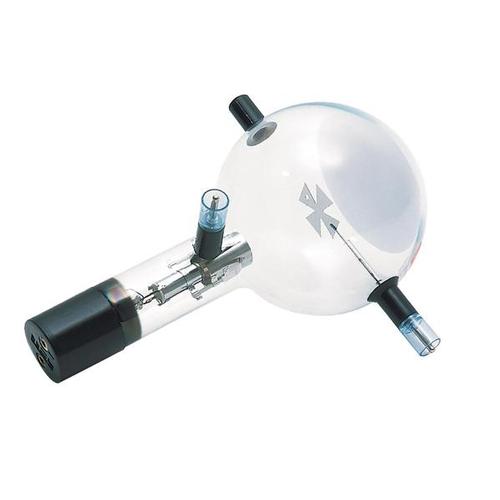

Die Schattenkreuz-Röhre ist eine HochvakuumRöhre mit einer Elektronenkanone bestehend aus einer „Haarnadel“-Kathode aus reinem Wolfram und einer zylinderförmigen Anode. Die Elektronenkanone emittiert ein divergentes Strahlenbündel, das auf den Fluoreszenzschirm trifft. In der Mitte der Röhre befindet sich ein Malteserkreuz aus Aluminium. Im unteren Segment des Schattenkreuzes ist ein Loch von 3 mm Durchmesser, wodurch sich die Orientierung des Kreuzschattens unter dem Einfluss des Magnetfeldes erkennen lässt.

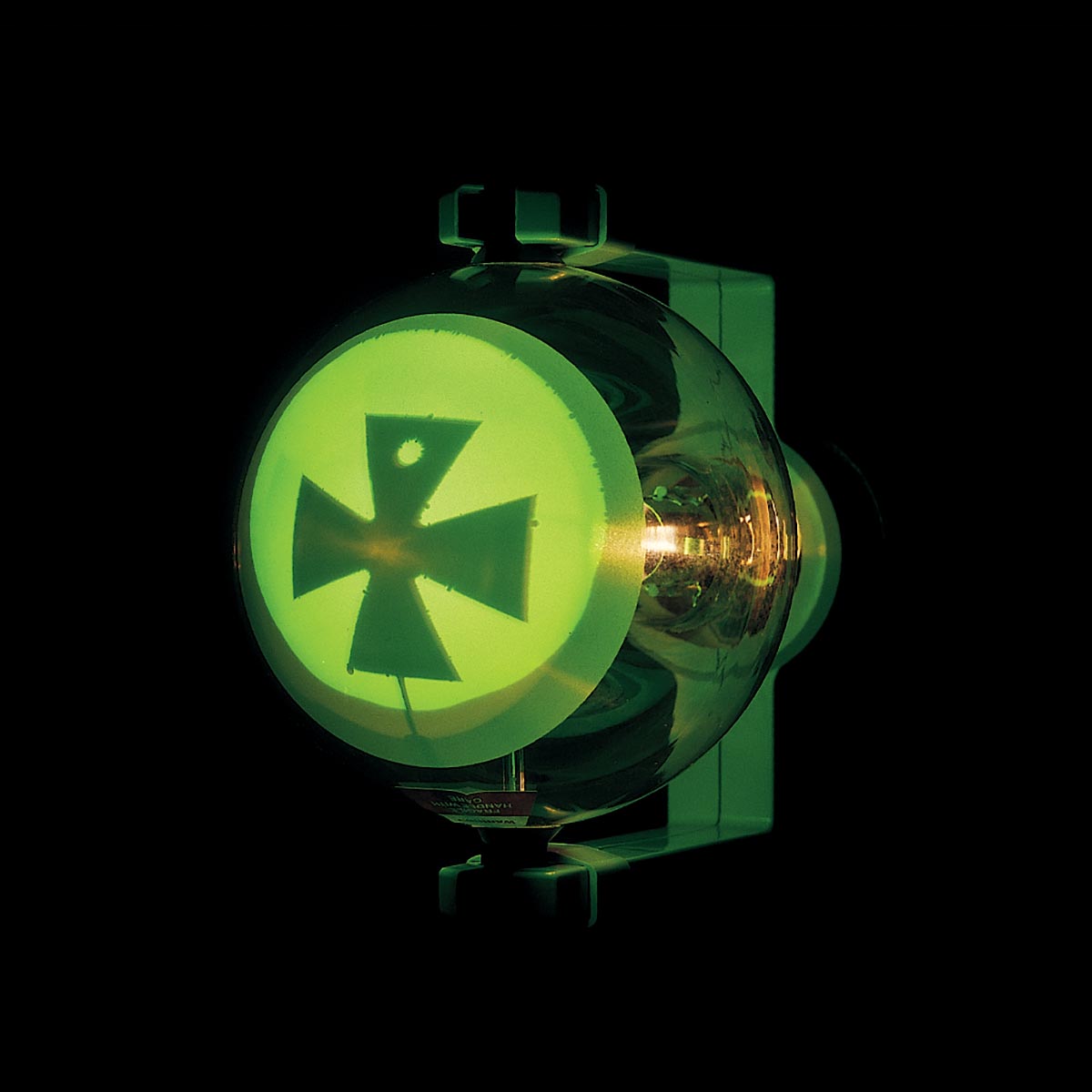

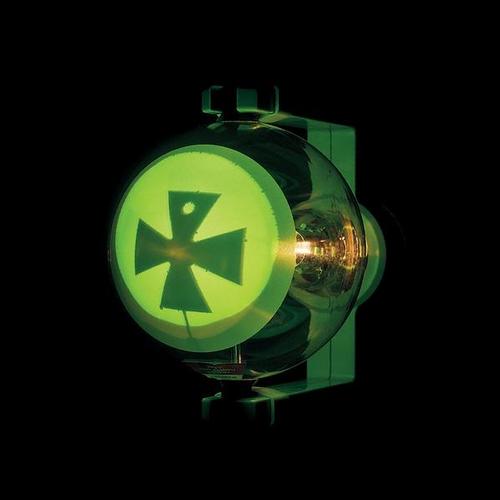

Die Schattenkreuz-Röhre dient zum Nachweis der geradlinigen Ausbreitung von Elektronenstrahlen im feldfreien Raum durch Schattenprojektion des Malteserkreuzes auf einen Fluoreszenzschirm. Des Weiteren ermöglicht sie die Beobachtung der Strahlenbündelung durch Magnetfelder zur Einführung in die Elektronenoptik.

Technische Daten: ..
Heizspannung UF : max. 6,3 V AC/DC
Anodenspannung UA : 2000 V – 5000 V
Anodenstrom IA: typ. 180 µA bei UA = 4000 V
Spannung am Kreuz: 2000 V – 5000 V
Strom am Kreuz: typ. 75 μA bei UA = 4500 V
Glaskolben: ca. 130 mm Ø
Leuchtschirm: 85 mm Ø
Gesamtlänge: ca. 260 mm



Artikel-Nr.: 1000649 [U19153]
Gewicht 0.58 kg
Größe 35.1 x 29.2 x 23.1 cm
Brand 3B Scientific Teltron

Dokumentation

PDF Bedienungsanleitung - Schattenkreuzröhre D - U19153 [1000649] (DE)
