NMR-Grundgerät
NMR-Grundgerät
| Anwendungsbeispiele und Experimente: .. |
| Folgende Themen und Versuche können mit dem NMR-Grundgerät behandelt und durchgeführt werden :.. | |
| • | Resonanzabsorption eines HF-Schwingkreises |
| • | Abhängigkeit der Resonanzfrequenz vom Magnetfeld |
| • | Protonenspin und magnetisches Moment des Protons und des Kerns |
| • | Bestimmung des Kern-g-Faktors |
| Produktinformationen: .. |
Die Kernspinresonanz (NMR) basiert auf der Energieabsorption durch Stoffe mit einem Kernmagnetismus, die sich in einem externen, statischen Magnetfeld befinden. Die Energie wird einem hochfrequenten Wechselfeld entnommen, das senkrecht zum statischen Magnetfeld eingestrahlt wird. Entspricht die Frequenz des Wechselfeldes der Resonanzfrequenz, ändert sich resonanzartig die Impedanz der mit der Probe bestückten Sendespule und auf einem Oszilloskop wird ein Ausschlag beobachtbar.

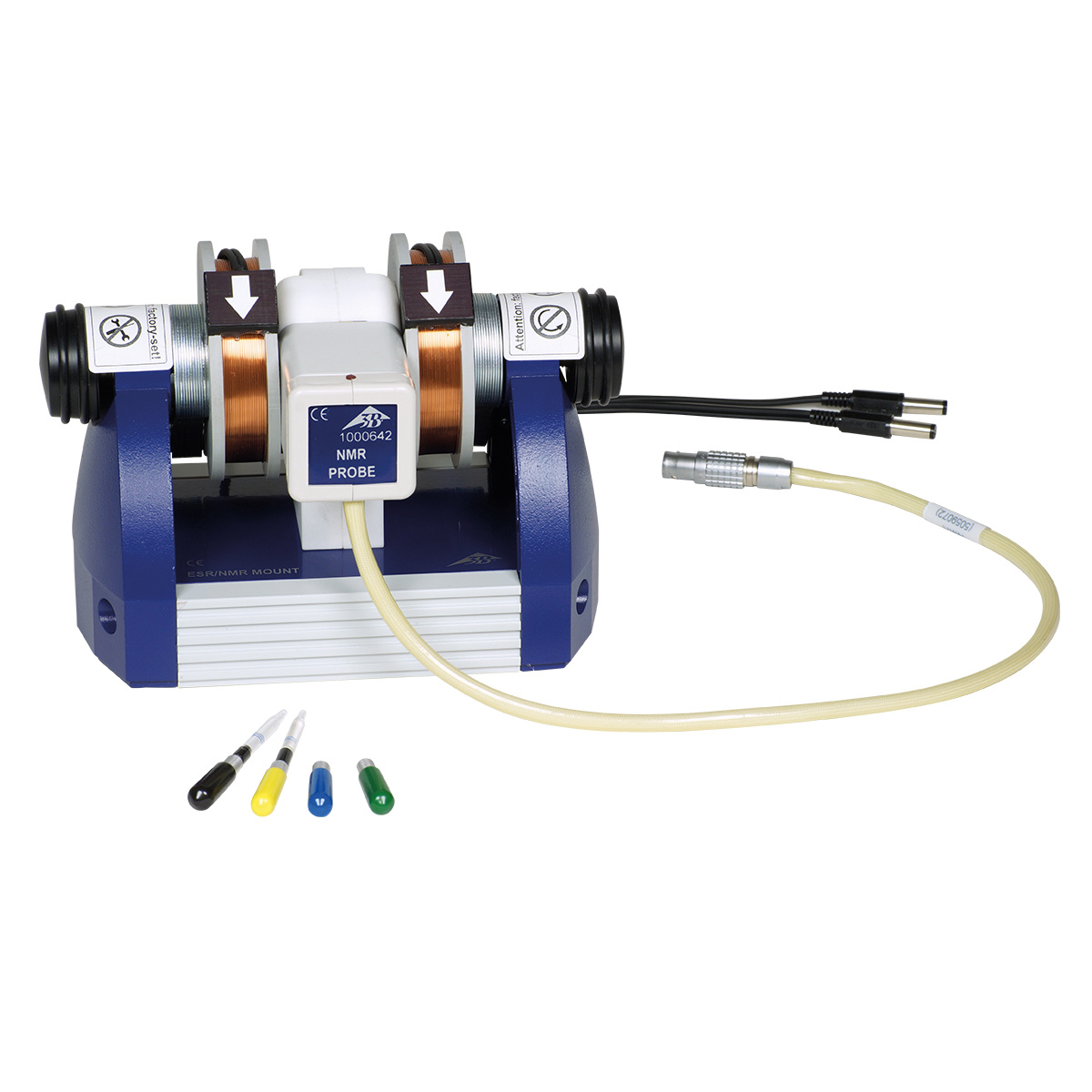

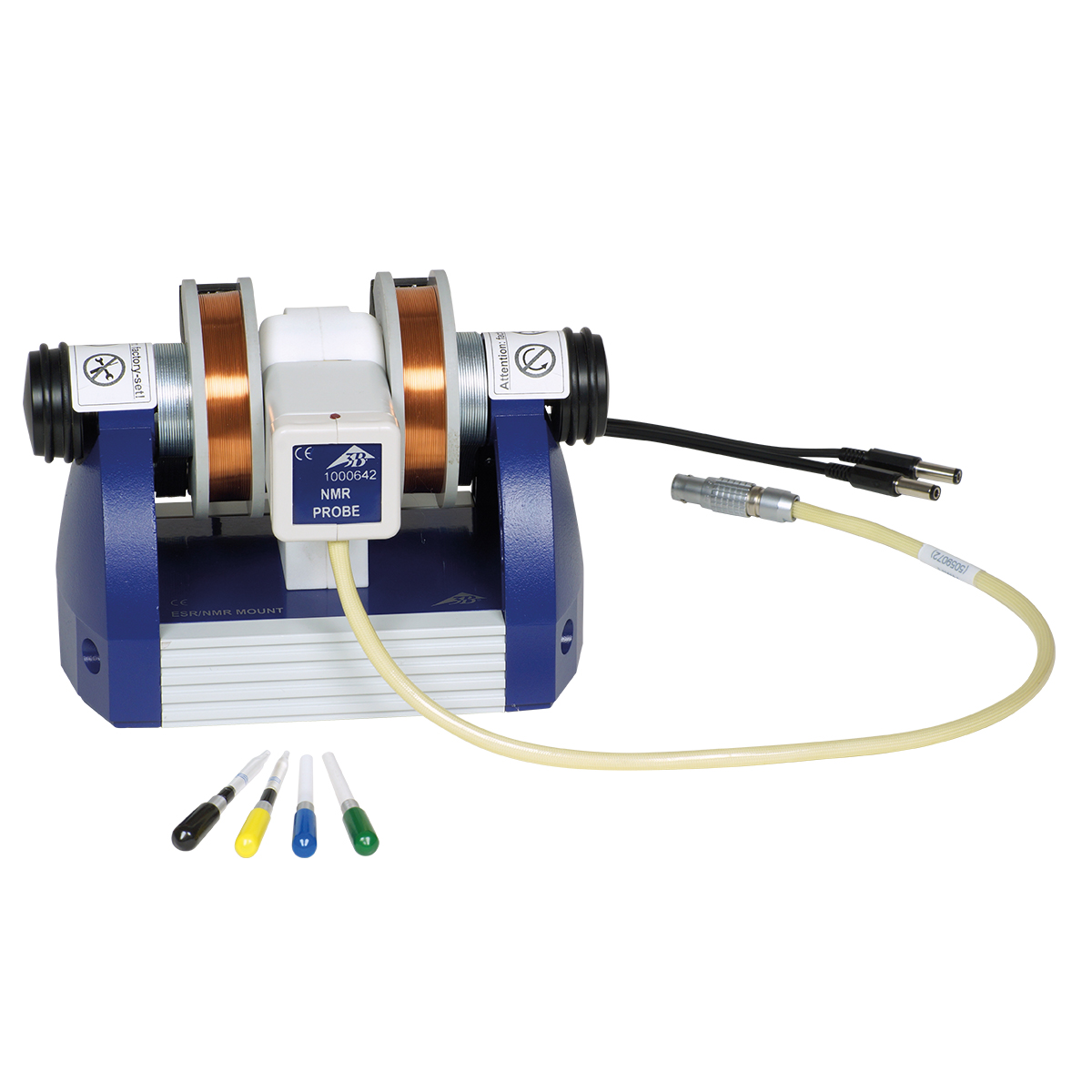

Das Set besteht aus aus dem werkseitig kalibrierten Grundgerät mit den beiden Spulen, der NMR-Sonde, der Glyzerin-Probe, der Polystyrol-Probe, der Teflon-Probe und einer leeren Vergleichsprobe.
Ein Prüfprotokoll wird mit jedem Gerät mitgeliefert. In diesem Bericht werden die Resonanzfrequenz für Glyzerin und die Feldstärke des permanenten Magnetfeldes für das Grundgerät angegeben.
| Technische Daten: .. |
| Feldspulen: | Windungen: | je 500 |
| Magnetische Flussdichte: | 0 − 367 mT | |
| Messkopf: | Anschluss: | vierpolige LEMO-Buchse |
| Allgemein: | Frequenzbereich: | ca. 11,5 MHz – 15 MHz |
| Probendurchmesser: | 4,5 mm | |
| Abmessungen: | ca. 175 mm x 125mm x 125 mm | |
| Masse: | ca. 3,2 kg |
| Lieferumfang: .. |
| 1 | NMR-Grundgerät mit montierten Feldspulen |
| 1 | NMR-Sonde |
| 1 | Glyzerin-Probe |
| 1 | Polystyrol-Muster |
| 1 | Teflon-Probe |
| 1 | Vergleichsprobe |
| 1 | Prüfprotokoll |
| Zusätzlich erforderlich: .. |
| 1 | ESR-NMR-Steuergerät (230 V, 50/60 Hz) (Art.-Nr.: 1022700) |
| oder | |
| 1 | ESR-NMR-Steuergerät (115 V, 50/60 Hz) (Art.-Nr.: 1022702) |
| 1 | Digitaloszilloskop 2 x 30 MHz (Art.-Nr.: 1020910) |
| oder | |
| 1 | PC-Oszilloskop 2 x 25 MHz (Art.-Nr.: 1020857) |
| 2 | HF-Kabel, 1 m (Art.-Nr.: 1002746) |
Artikel-Nr.: 1022706
| Gewicht | 3.4 kg |
| Größe | 31 x 22 x 22.9 cm |
| Brand | 3B Scientific |
