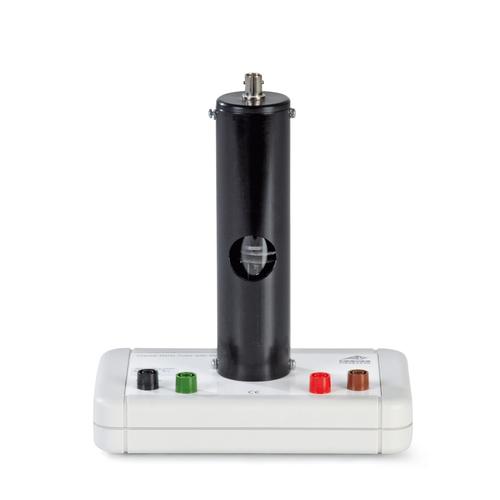

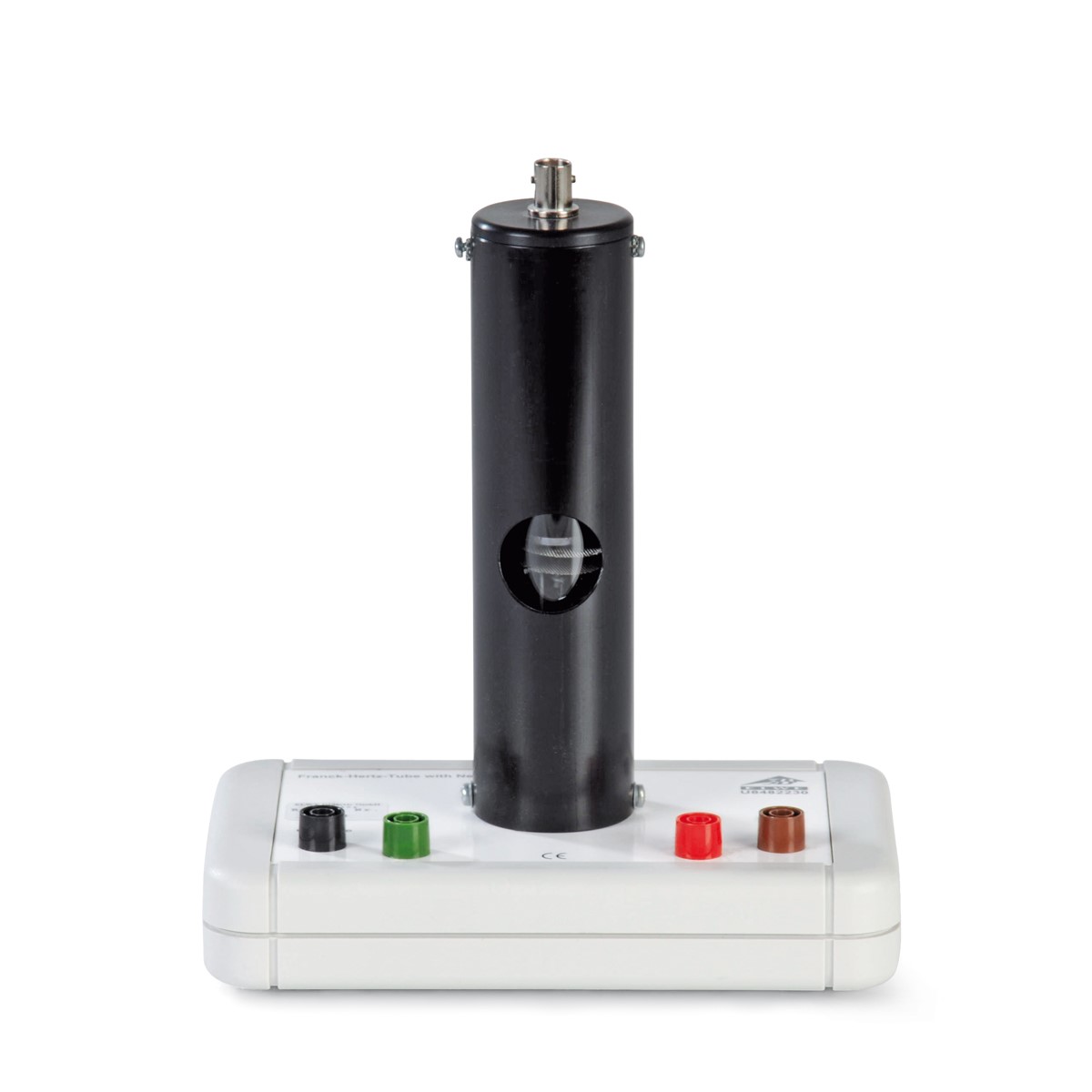

Ne-Franck-Hertz-Röhre
mit Anschlusssockel

Ne-Franck-Hertz-Röhre mit Anschlusssockel, 1000912 [U8482230], Franck-Hertz
Ne-Franck-Hertz-Röhre mit Anschlusssockel, 1000912 [U8482230], Franck-Hertz
Ne-Franck-Hertz-Röhre mit Anschlusssockel, 1000912 [U8482230], Franck-Hertz
1.112,65 € inkl. MwSt
In Stock
Auf Lager
Free Shipping
Versandkostenfreie Lieferung
Included In Bundle
Übersicht aller Experimente, in denen das Produkt verwendet wird
Produktinformationen:

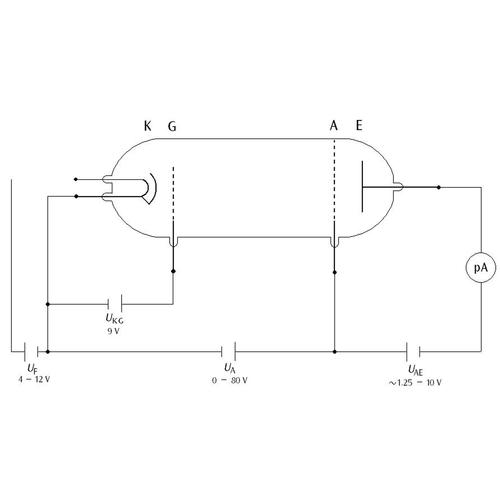

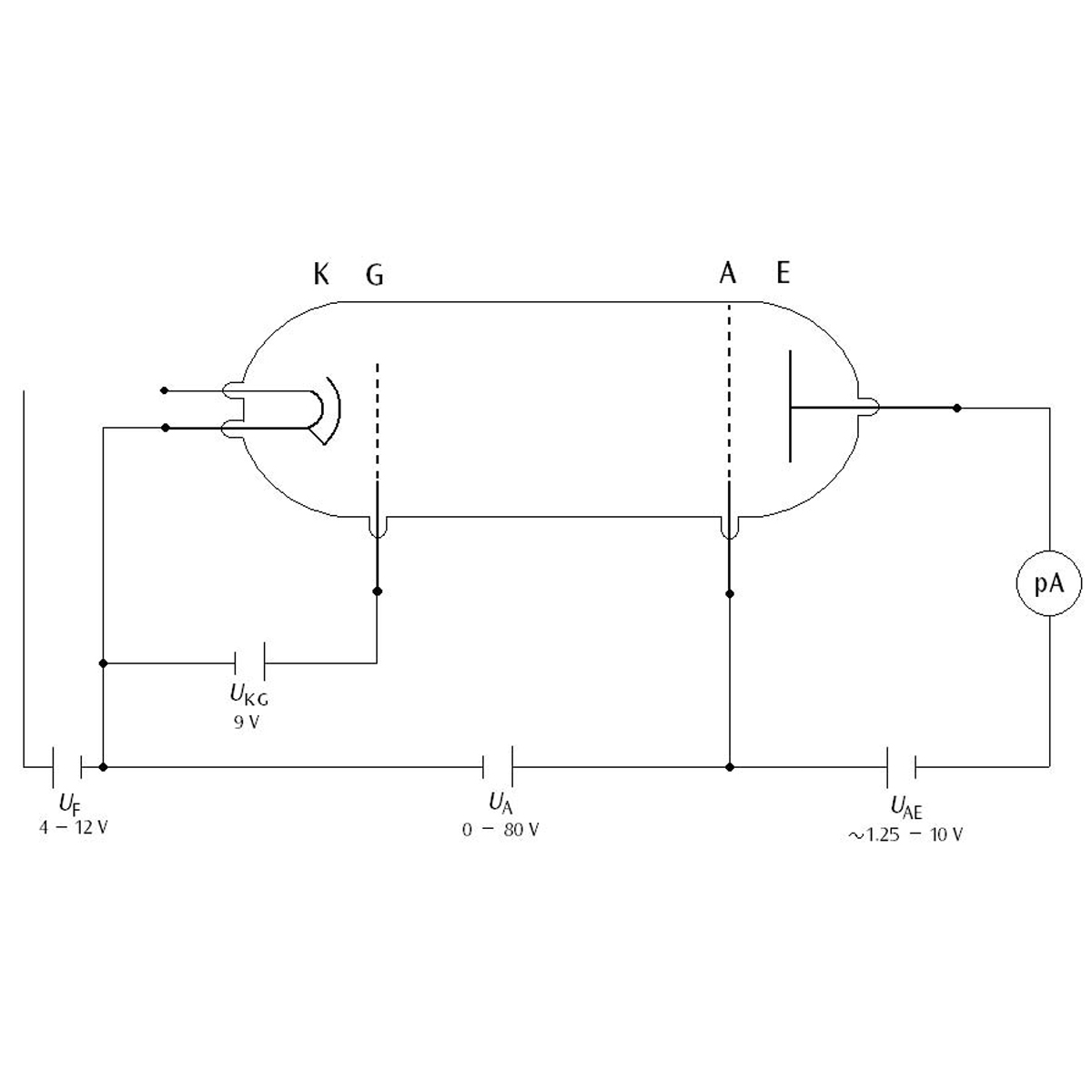

Die Ne-Franck-Hertz-Röhre kann bei Raumtemperatur betrieben werden. Die Röhre ist eine Tetrode mit einer indirekt geheizten Bariumoxid-Kathode, einem netzförmigen Steuergitter, einem netzförmigen Anodengitter und einer Auffängerelektrode. Diese vier Elektroden sind in einer planparallelen Konfiguration angeordnet.
Die Anschlussbuchsen für die Heizung, das Steuergitter und die Anodengitterspannungen befinden sich am Sockel des Instruments. Der Auffängerstrom wird über die BNC-Buchse am oberen Ende des Abschirmzylinders abgegriffen. Ein interner 10-kΩ-Begrenzungswiderstand ist fest zwischen den Anschlussbuchsen für die Beschleunigungsspannung (Steuergitter) und der Anodenspannung installiert. Dies schützt die Röhre im Falle einer Funkenentladung, die durch das Anlegen einer zu hohen Spannung verursacht wird. Der Spannungsabfall an diesem Widerstand während der Messungen ist vernachlässigbar, da der Anodenstrom in der Röhre weniger als 5 pA beträgt. (Somit beträgt der Spannungsabfall am Schutzwiderstand 0,05 V.)

Technische Daten: ..
Heizspannung: 4 V − 12 V
Steuerspannung: 9 V
Beschleunigungsspannung: max. 80 V
Gegenspannung: 1,2 V − 10 V
Abmessung der Röhre: ca. 130 mm x 26 mm Ø
Sockel mit Anschlussbuchsen: ca. 190 mm x 115 mm x 115 mm
Masse:  ca. 450 g

Empfehlung: ..
3B Scientific bietet drei komplette Experimente (in 115 V und 230 V) für Schule und Hochschule zum Thema „Nachweis diskreter Energiezustände in Atomen“ an:
  Art.-Nr. :..
Experiment:..
  8000711 Experiment: Franck-Hertz – Quecksilber (115 V, 50/60 Hz)
  8000712 Experiment: Franck-Hertz – Quecksilber (230 V, 50/60 Hz)
  8000713 Experiment: Franck-Hertz – Neon (115 V, 50/60 Hz)
  8000714 Experiment: Franck-Hertz – Neon (230 V, 50/60 Hz)
  8000715 Experiment: Ionisationspotentiale  (115 V, 50/60 Hz)
  8000716 Experiment: Ionisationspotentiale  (230 V, 50/60 Hz)

Artikel-Nr.: 1000912 [U8482230]
Gewicht 0.4 kg
Größe 27.9 x 22.9 x 15.2 cm
Brand 3B Scientific Teltron

Dokumentation

PDF Bedienungsanleitung - Ne-Franck-Hertz-Röhre mit Anschlusssockel - U8482230 [1000912] (DE)
