Mikrowellensatz, 9,4 GHz
![Mikrowellensatz, 9,4 GHz, 1009951 [U8493600-230], Wellenoptik](/imagelibrary/U8493600-230/U8493600-230_01_Mikrowellensatz-9-4-GHz.jpg)
![Mikrowellensatz, 9,4 GHz, 1009951 [U8493600-230], Wellenoptik](/imagelibrary/U8493600-230/U8493600-230_02_Mikrowellensatz-9-4-GHz.jpg)
![Mikrowellensatz, 9,4 GHz, 1009951 [U8493600-230], Wellenoptik](/thumblibrary/U8493600-230/U8493600-230_01_1200_1200_Mikrowellensatz-9-4-GHz.jpg)
![Mikrowellensatz, 9,4 GHz, 1009951 [U8493600-230], Wellenoptik (Small)](/thumblibrary/U8493600-230/U8493600-230_02_1200_1200_Mikrowellensatz-9-4-GHz.jpg)
Mikrowellensatz, 9,4 GHz
| Anwendungsbeispiele und Experimente: .. |
| Die folgenden Themen können mit diesem Mikrowellensatz untersucht werden:.. | |
| • | Geradlinige Ausbreitung von Mikrowellen |
| • | Reflexion, Absorption und Transmission |
| • | Abschirmung von Mikrowellen |
| • | Experimente zur Polarisation |
| • | Experimente zur Brechung |
| • | Experimente zur Beugung und Interferenz |
| • | Informationsübermittlung |
| Produktinformationen: .. |

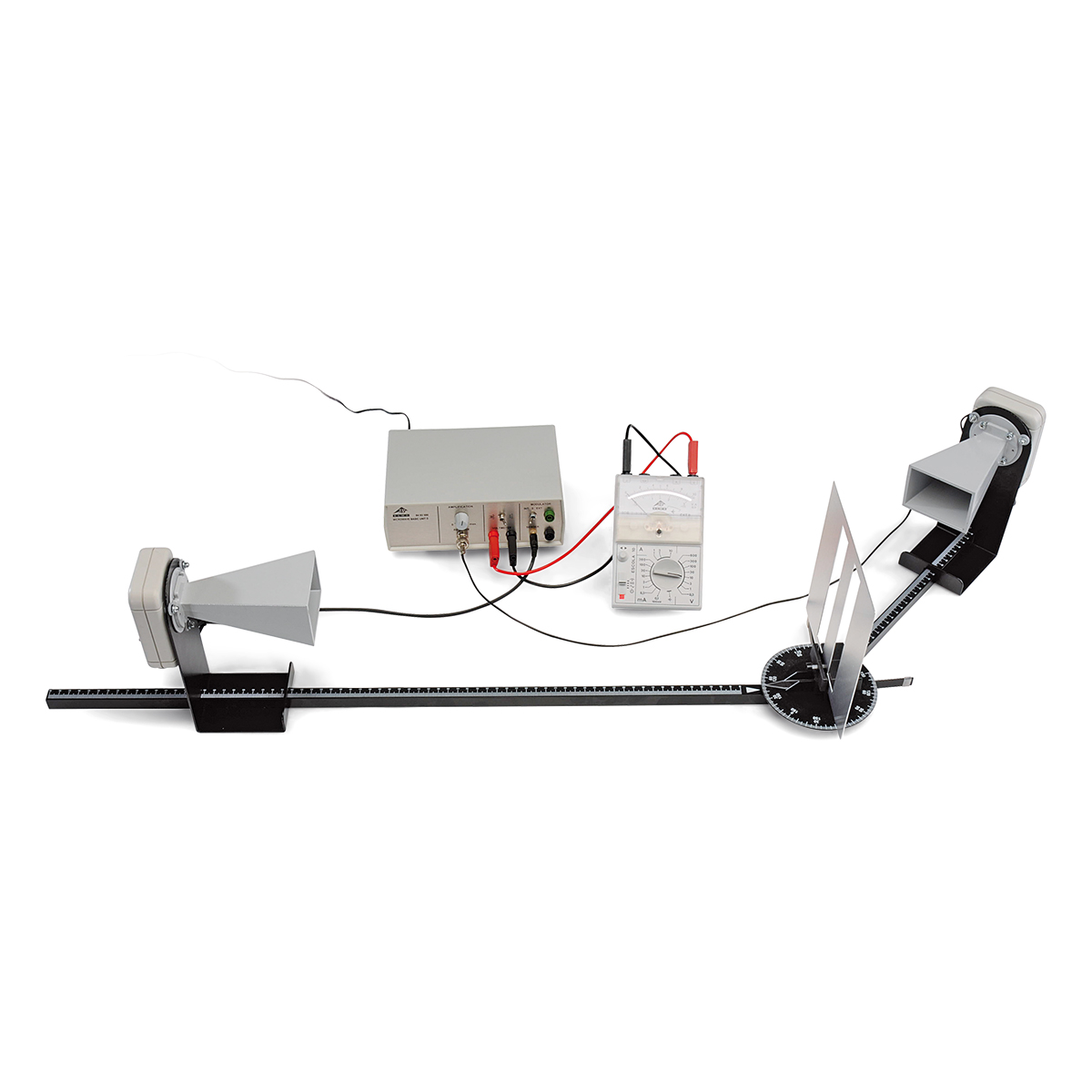

Ein Sender mit Hornantenne strahlt einen schmalen Strahl linear polarisierter elektromagnetischer Wellen mit einer Wellenlänge von ca. 3 cm aus. Die Polarisationsrichtung kann durch Drehen der Antenne um die Achse der Ausbreitungsrichtung eingestellt werden. Zum Nachweis der Wellen stehen ein Empfänger mit Hornantenne und eine Mikrowellensonde zur Verfügung. Eine Steuereinheit wandelt die empfangene Signalintensität in eine proportionale Ausgangsspannung um, die mit einem Voltmeter gemessen werden kann. Ein akustisches Signal kann hinzugefügt werden, wobei die Lautstärke proportional zur Signalintensität ist.
| Technische Daten: .. |
| Oszillatorfrequenz: | 9,4 GHz |
| Sendeleistung: | 10 – 25 mW |
| Interne Modulatorfrequenz: | ca. 3 kHz |
| Akustisches Signal: | schaltbar |
| Externe Modulation: | 100 Hz – 20 kHz, max. 1 V |
| Ausgangsspannung. | max. 10 V |
| Empfänger mit Hornantenne: | Siliziumdiode mit Resonator |
| Mikrowellensonde: | Siliziumdiode mit Resonator |
| Abmessungen der Steuereinheit: | ca. 170 mm x 200 mm x 75 mm |

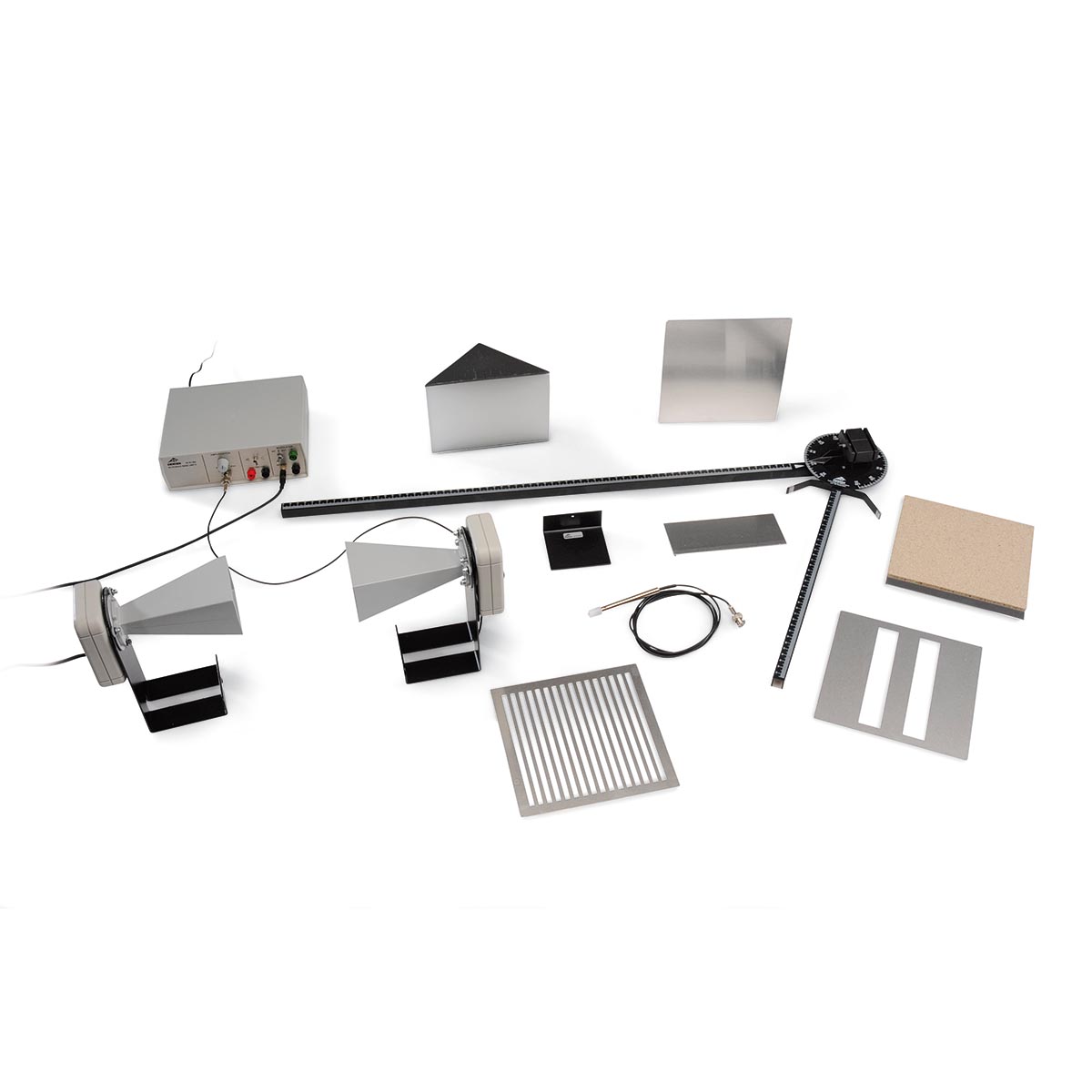

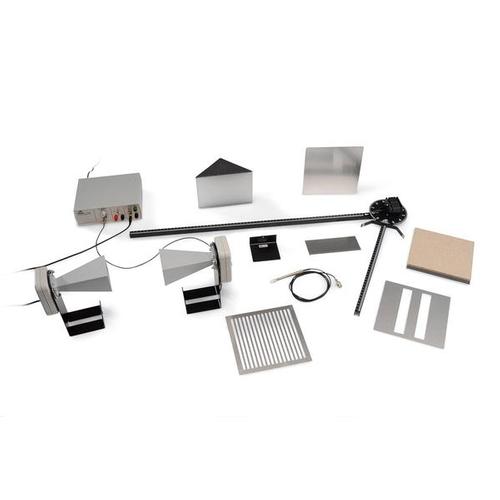

| Lieferumfang: .. |
| 1 | Steuereinheit |
| 1 | Sender mit Hornantenne |
| 1 | Empfänger mit Hornantenne |
| 1 | Mikrowellensonde |
| 1 | Mikrowellenbank, 800 mm |
| 1 | Mikrowellenbank, 400 mm mit Plattenhalter |
| 1 | Reflektorplatte 180 mm x 180 mm |
| 1 | Polarisationsgitter, 180 mm x 180 mm |
| 1 | Absorptionsplatte, aus Faserstoff, 180 mm x 180 mm |
| 1 | Paraffinprisma |
| 1 | Prismenauflage |
| 1 | Platte mit Doppelspalt |
| 1 | Abdeckplatte für Doppelspalt |
Artikel-Nr.: 1009951 [U8493600-230]
| Gewicht | 3.642 kg |
| Größe | 80 x 30 x 20 cm |
| Brand | 3B Scientific |
