Messverstärker
(115 V, 50/60 Hz)

609,28 € inkl. MwSt

Wieder lieferbar in 2 bis 10 Tagen

Versandkostenfreie Lieferung

Übersicht aller Experimente, in denen das Produkt verwendet wird

Frage zum Produkt

Beschreibung
Experimente

Produktinformationen:_..

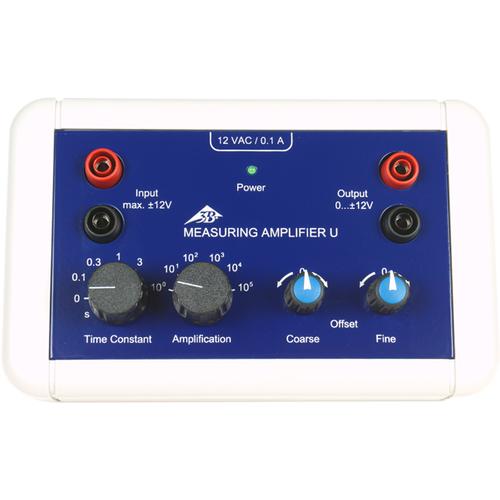

Dieser Messverstärker verstärkt Messsignale mit niedriger Amplitude aus niederohmigen Signalquellen für die Messung mit einem beliebigen Spannungsmessgerät oder Oszilloskop. Bei Verwendung eines externen Shuntwiderstands R_Shunt können auch kleine Ströme gemessen werden. Offsetspannungen können mithilfe von Offsetstellern für Grobeinstellung und Feineinstellung kompensiert werden. Die Verstärkung kann stufenweise von 0 bis 5 Zehnerpotenzen ausgewählt werden. Hochfrequentes Rauschen oder andere Störsignale werden durch einen Tiefpass mit einer umschaltbaren stufenweisen Zeitkonstante zwischen 0 und 3 s herausgefiltert. Die Ausgangsspannung hat dasselbe Vorzeichen wie die Eingangsspannung.

Technische Daten:_..

Eingangswiderstand:	10 kΩ
Ausgangswiderstand:	300 Ω
Offsetspannungsdrift:	< 2 μV/K (nach ca. 15 min Betriebszeit)
Verstärkungsfaktoren:_..	10⁰; 10¹; 10²; 10³; 10⁴; 10⁵
Toleranz der Verstärkungsfaktoren:	< 2,5 %
Eingangsspannung:	max. ±12 V (Überlastschutz bis 100 V kurzzeitig)
Ausgangsspannung:	0 … ±12 V (kurzschlussfest)
Stromversorgung:	12 V AC, (inkl. Steckernetzgerät)
Umgebungstemperatur:	5°C – 23°C – 40°C
Lagertemperatur:	-20°C – 70°C
Relative Luftfeuchtigkeit:	< 85 % (ohne Kondensation)
Gebrauchslage:	waagerecht
Verschmutzungsgrad:	2
Schutzart:	IP20
Abmessungen:	ca. 170 mm x 105 mm x 50 mm
Masse:	ca. 335 g

Tabelle 1: Mess- und Frequenzbereiche (bezogen auf 1 V Ausgangsspannung)_..
Verstärkung:	Eingangsspannung:	Strom durch R_Shunt = 100 Ohm:	Frequenz:
10⁰	1 V	10 mA	0 … 25 kHz
10¹	100 mV	1 mA	0 … 25 kHz
10²	10 mV	100 µA	0 … 25 kHz
10³	1 mV	10 µA	0 … 20 kHz
10⁴	100 µV	1 µA	0 … 7 kHz
10⁵	10 µV	100 nA	0 … 7 kHz

Tabelle 2: Grenzfrequenzen des umschaltbaren Tiefpasses_..

Zeitkonstante:_..	Grenzfrequenz:_..
0,0 s	siehe Tabelle 1
0,1 s	1,6 Hz
0,3 s	0,5 Hz
1,0 s	0,16 Hz
3,0 s	0,05 Hz
