Mess- / Steuereinheit –
Franck-Hertz-Experiment

Mess- / Steuereinheit –
Franck-Hertz-Experiment, 1012819 [U8482530-230], Franck-Hertz (Small)

Mess- / Steuereinheit –
Franck-Hertz-Experiment

1.936,13 € inkl. MwSt

Auf Lager

Versandkostenfreie Lieferung

Übersicht aller Experimente, in denen das Produkt verwendet wird

Frage zum Produkt

Beschreibung
Experimente

Produktinformationen:

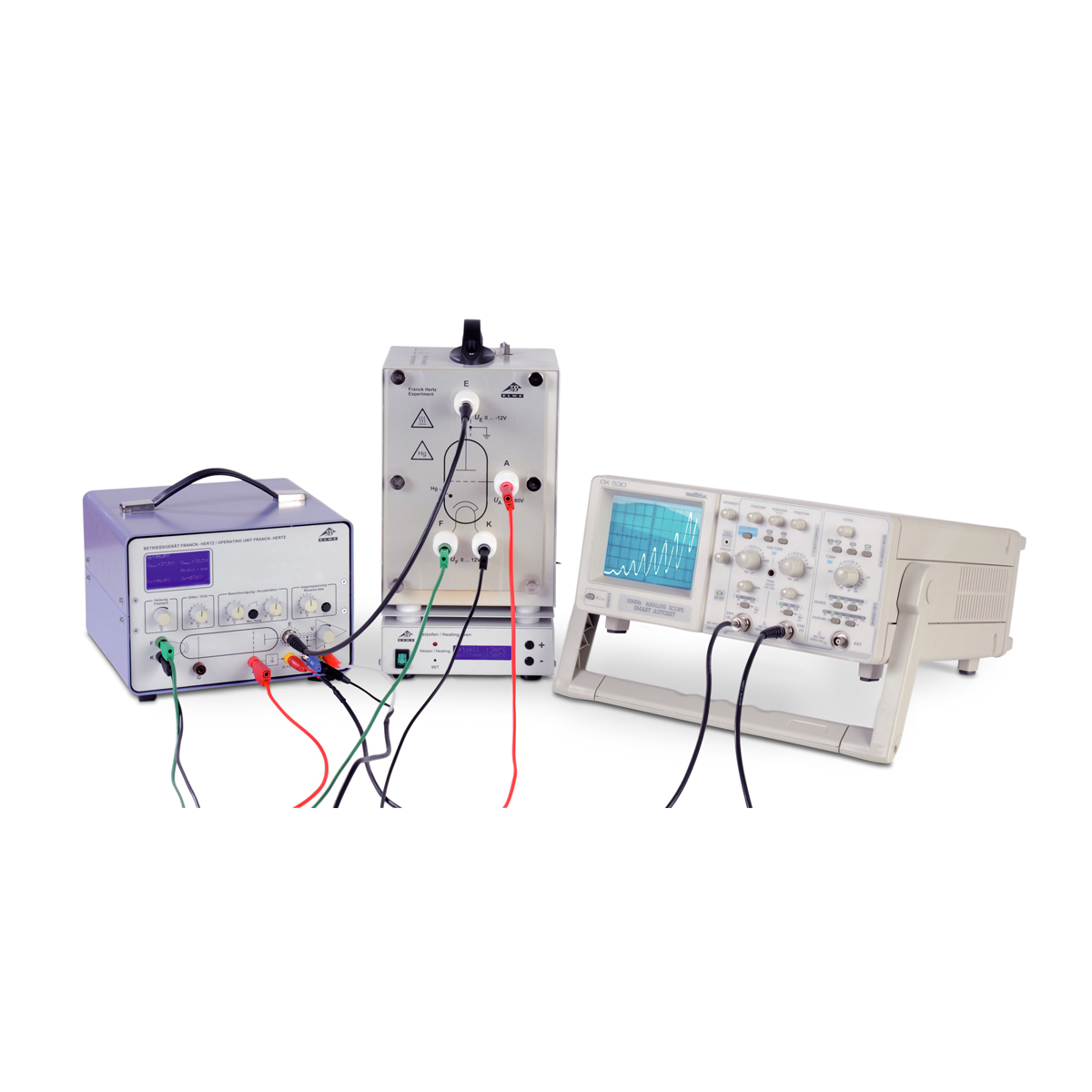

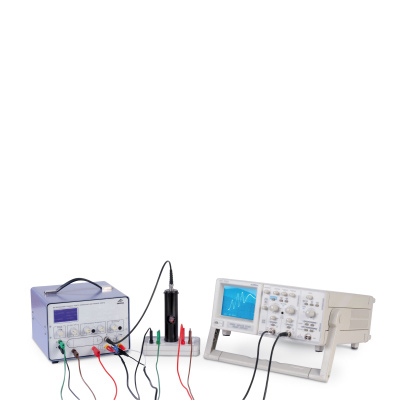

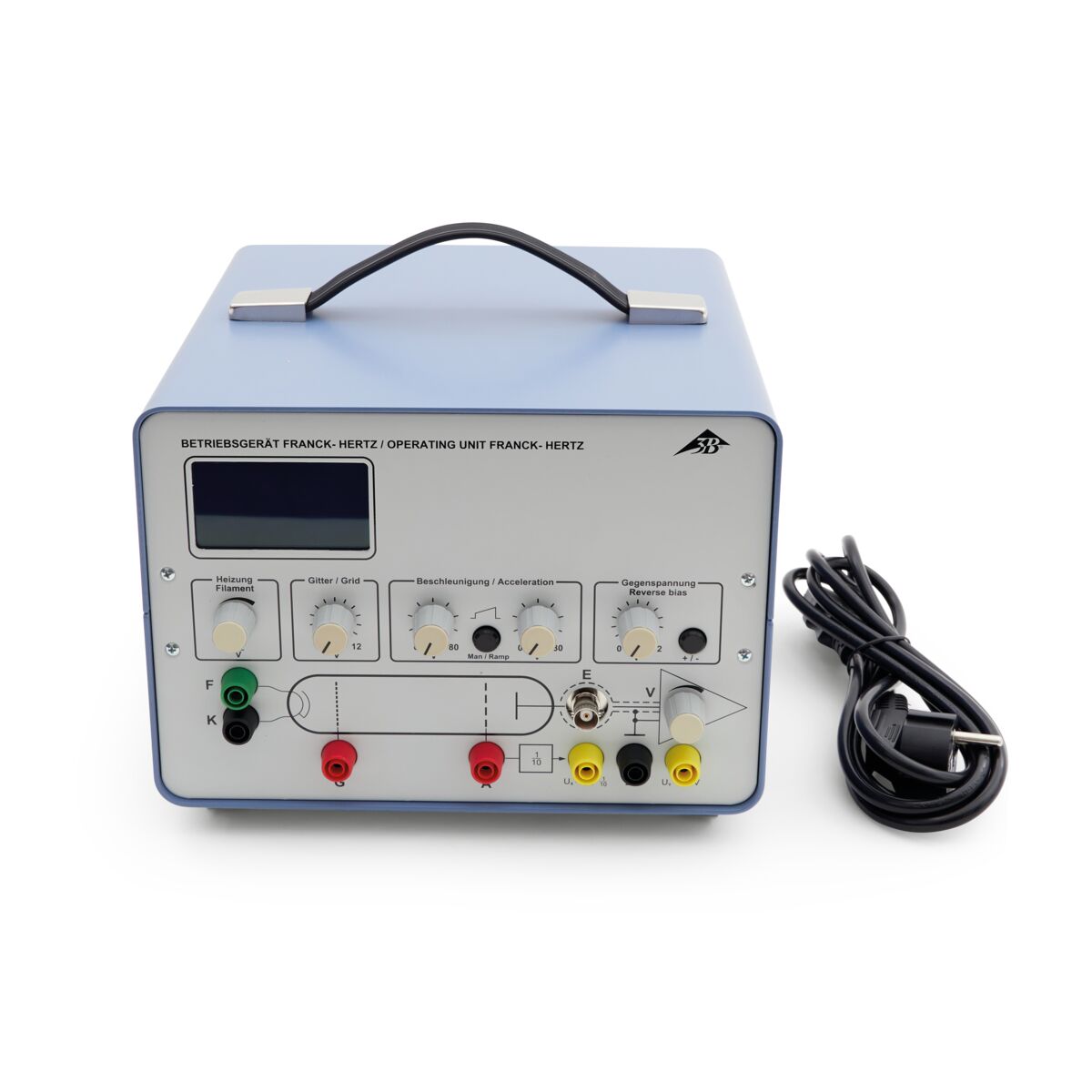

Die Mess- / Steuereinheit Franck-Hertz kann zum Betrieb der Franck-Hertz-Röhre mit Quecksilberfüllung, der mit Neon-Gas gefüllten Franck-Hertz-Röhre oder der Elektronenröhre – Ionisationspotentiale verwendet werden.
Sie stellt alle zum Betrieb der Röhren erforderlichen Spannungen bereit und verfügt über einen hochempfindlichen integrierten Gleichstromverstärker zur Messung des Auffängerstroms. Die Spannungen können gleichzeitig auf einem einzigen Display abgelesen werden. Zusätzliche analoge Messausgänge stehen für den Anodenstrom und die Beschleunigungsspannung zur Verfügung. Die Beschleunigungsspannung kann entweder als manuell einstellbare, stabilisierte Gleichspannung oder als Sägezahnspannung (50 Hz) gewählt werden.

Technische Daten:_..

Netzspannung:	230 V ±10% (50/60 Hz)
Heizspannung U_F:	0 V − 12 V	stufenlos einstellbar
Heizstrom:	0 A − 2,5 A
Steuerspannung U_G:	0 V − 12 V	stufenlos einstellbar
Beschleunigungsspannung U_A:	0 V − 80 V	stufenlos einstellbar oder Sägezahn
Gegenspannung U_E:	0 V − ±12 V	stufenlos einstellbar, Vorzeichen umschaltbar
Ausgang U_Y für Auffängerstrom I_E:	I_E = U_A * 38 nA/V (0 V − 12 V)
Ausgang U_X für Beschleunigungsspannung U_A:	U_X = U_A / 10
Ausgänge:	4-mm Sicherheitsbuchsen
Eingang:	BNC-Buchse
Abmessungen:	ca. 160 mm x 132 mm x 210 mm
Masse:	ca. 3,4 kg

Empfehlung:_..

3B Scientific bietet drei vollständige Experimente für Schule und Hochschule zum Thema „Nachweis diskreter Energiezustände in Atomen“ an:

	Art.-Nr.:	Experiment:
	8000712	Experiment: Franck-Hertz – Quecksilber (230 V, 50/60 Hz)
	8000714	Experiment: Franck-Hertz – Neon (230 V, 50/60 Hz)
	8000716	Experiment: Ionisationspotentiale (230 V, 50/60 Hz)
