Kondensator: Lade- und Entladekurve –
Messapparat
(115 V, 50/60 Hz)

Kondensator: Lade- und Entladekurve – Messapparat  (115 V, 50/60 Hz), 1017780 [U10800-115], Experimentiersets
Kondensator: Lade- und Entladekurve – Messapparat  (115 V, 50/60 Hz), 1017780 [U10800-115], Experimentiersets
Kondensator: Lade- und Entladekurve – Messapparat  (115 V, 50/60 Hz), 1017780 [U10800-115], Experimentiersets
584,29 € inkl. MwSt

Voltage:

115V, 50/60 Hz
230V, 50/60 Hz
In Stock
Auf Lager
Free Shipping
Versandkostenfreie Lieferung
Included In Bundle
Übersicht aller Experimente, in denen das Produkt verwendet wird

Produktinformationen: ..

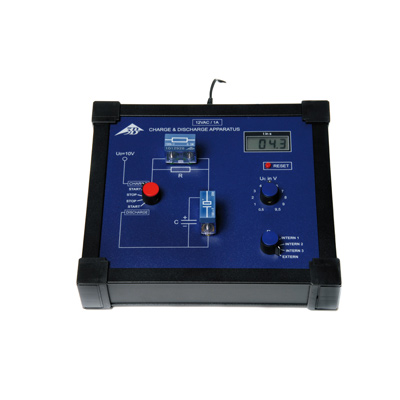

Komplettgerät zur punktweisen Aufzeichnung der Lade- und Entladekurven von Kondensatoren. Inklusive Steckernetzgerät 12 V AC. Das Lade und Entladegerät besteht aus drei Einheiten in einem Gehäuse: einem Spannungskomparator, einem Digitalzähler und drei Widerstand-Kondensator- Paaren. Der Komparator vergleicht die Lade- bzw. Entladespannung mit einer Vergleichsspannung, die in 11 Schritten bis 10 V vorgewählt werden kann. Der Digitalzähler zeigt die Lade- bzw. Entladezeit des Kondensators an, sobald die eingestellte Vergleichsspannung erreicht ist.
Zusätzlich stehen Buchsenpaare zum Anschluss eines externen Widerstands und eines externen Kondensators zur Verfügung.

Technische Daten: ..
Interner Kondensator: 2067 µF
Interne Widerstände: 2,2 kΩ, 5,1 kΩ, 10 kΩ
Digitalzähler: 4-stellig, quarzgesteuert
Maximalwert: 200 s
Auflösung: 100 ms
Stromversorgung: über Steckernetzgerät 12 V AC, 2000 mA
Abmessungen: ca. 260 mm x 220 mm x  55 mm
Masse: ca. 1700 g, inklusive Steckernetzgerät


Versuchsthemen: ..

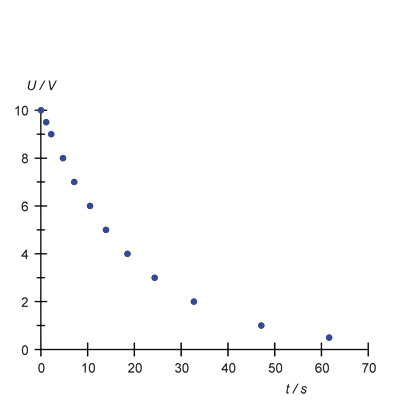

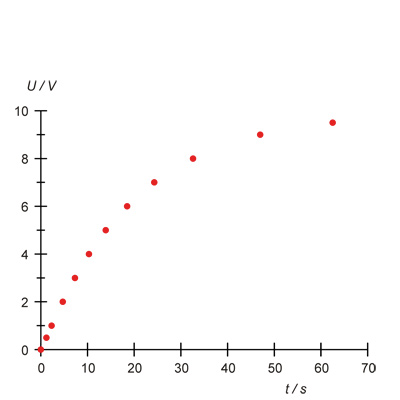

• Messung der Lade- und Entladekurven von RC-Paaren
• Bestimmung der integrierten Widerstände
• Bestimmung der integrierten Kondensatoren
• Bestimmung des Wertes eines Elektrolyt-Kondensators
• Abschätzung der Prellzeiten

Artikel-Nr.: 1017780 [U10800-115]
Gewicht 2 kg
Größe 37 x 21 x 19 cm
Brand 3B Scientific

Dokumentation

PDF Bedienungsanleitung - Kondensator: Lade- und Entladekurve – Messapparat  (115 V, 50/60 Hz) - U10800-115 [1017780]
PDF Bedienungsanleitung - Kondensator: Lade- und Entladekurve – Messapparat  (115 V, 50/60 Hz) - U10800-115 [1017780] (DE)
