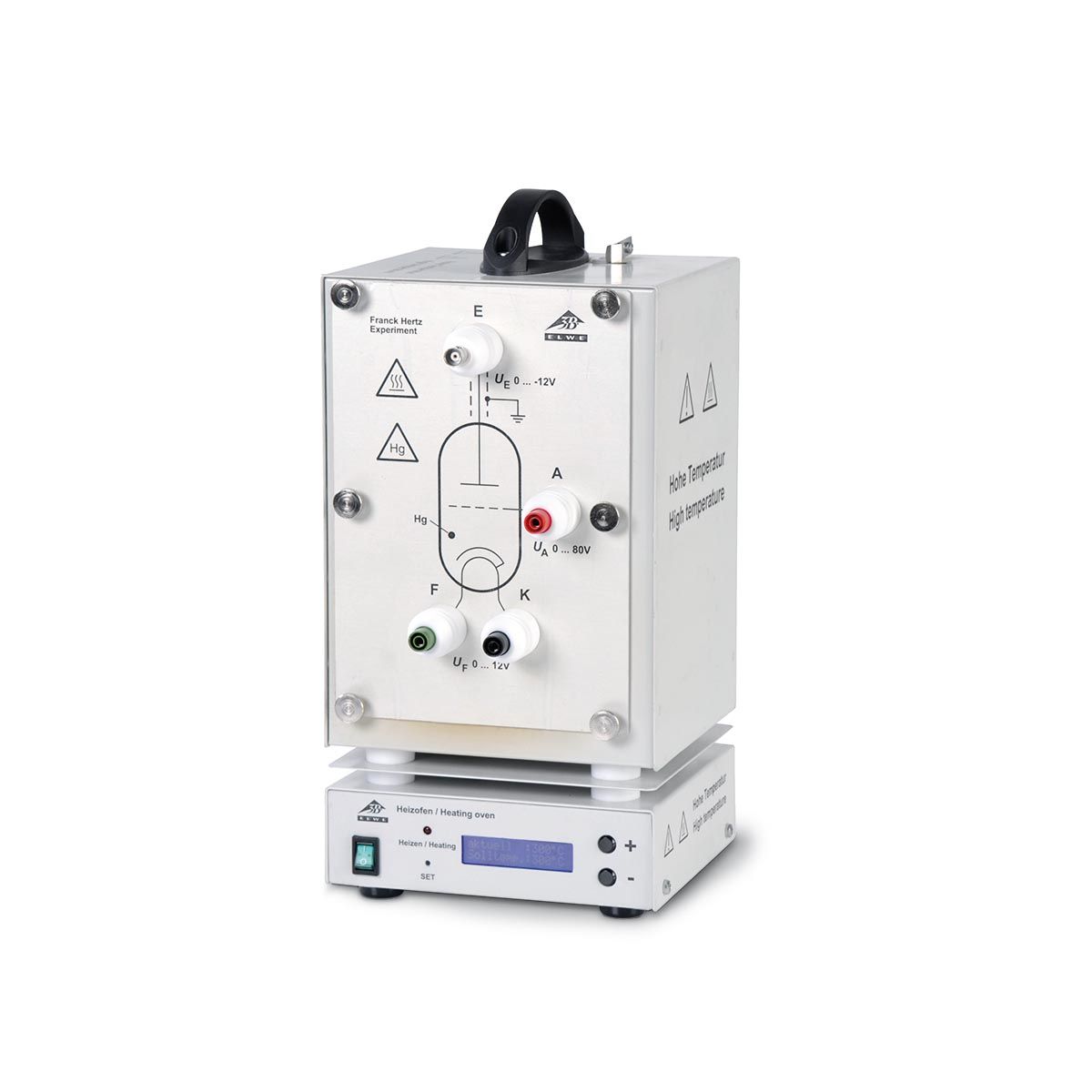

Hg-Franck-Hertz-Röhre mit Heizofen
(115 V, 50/60 Hz)

Hg-Franck-Hertz-Röhre mit Heizofen (115 V, 50/60 Hz), 1023094, Franck-Hertz
1.963,50 € inkl. MwSt

Voltage:

115V, 50/60 Hz
230V, 50/60 Hz
In Stock
Auf Lager
Free Shipping
Versandkostenfreie Lieferung
Included In Bundle
Übersicht aller Experimente, in denen das Produkt verwendet wird

Produktinformationen:
Die Franck-Hertz-Röhre:  ..
Die Hg-Franck-Hertz-Röhre ist eine hochevakuierte Elektronenröhre mit Quecksilberfüllung.
Ihre Schlüsselkomponente ist ein planparalleles Elektrodensystem bestehend aus:  ..
• einer indirekt geheizten Oxidkathode mit Lochblende
• einer netzförmigen Anode
• einer Auffängerelektrode  ..
Um eine hohe Stoßwahrscheinlichkeit zu erzielen, wird der Abstand zwischen der Kathode und der Anode im Vergleich zur mittleren freien Weglänge in der Hg-Atmosphäre groß gewählt (ca. 8 mm bei ca. 180 °C). Im Gegensatz dazu wird der Abstand zwischen der Anode und der Auffängerelektrode klein gehalten.
Der Heizofen:  ..
Um den erforderlichen Dampfdruck des Quecksilbers für eine ausreichende Stoßwahrscheinlichkeit der Elektronen mit den Quecksilberatomen zu erreichen, muss die Elektronenröhre im Heizofen erwärmt werden. Die Franck-Hertz-Röhre ist so positioniert, dass die gesamte Röhre einschließlich der Anschlussdrähte eine konstante und homogene Temperatur erreicht. Dies ist notwendig, da die Dampfdichte des Quecksilbers stets dem kältesten Teil der Röhre folgt. Der elektrische Heizofen mit stufenloser Temperaturregelung ist mit einer digitalen Temperaturanzeige für die Solltemperatur und die Isttemperatur ausgestattet. Temperaturmessung und -regelung erfolgen über einen integrierten Mikrocontroller und einen Pt100-Messfühler.
Das Gehäuse:  ..
Die Röhre und die Heizung sind in einem lackierten Metallgehäuse mit zwei Sichtfenstern untergebracht. Das Gehäuse ist mit einer Öffnung mit Klemmfederhalterung für ein Thermometer und einem thermisch isolierten Tragegriff ausgestattet.

Technische Daten: ..
Franck-Hertz-Röhre: ..
Heizspannung: 4 V – 9 V AC/DC
Gitterspannung: 0 V – 80 V
Gegenspannung: ca. 1,5 V
Betriebstemperatur: ca. 160 °C – 200 °C
Abmessung der Röhre: ca. 130 mm x 26 mm Ø
Masse: ca. 380 g
Heizung / Gehäuse: ..
Netzspannung: 115 V, 50/60 Hz
Frontöffnung: ca. 230 mm x 160 mm
Heizleistung: 400 W
Maximale Temperatur: 250 °C
Temperaturstabilität: ca.  ±1 °C
Abmessungen: ca.  335 mm x 180 mm x 165 mm
Masse: ca.  5,6 kg

Empfehlung: ..
3B Scientific bietet drei vollständige Experimente für Schule und Hochschule zum Thema „Nachweis diskreter Energiezustände in Atomen“ an:
  Art.-Nr.:
Experiment:
  8000711 Experiment: Franck-Hertz – Quecksilber (115 V, 50/60 Hz)
  8000713 Experiment: Franck-Hertz – Neon (115 V, 50/60 Hz)
  8000715 Experiment: Ionisationspotentiale (115 V, 50/60 Hz)

Artikel-Nr.: 1023094
Gewicht 5.752 kg
Brand 3B Scientific Teltron
Alte Artikel-Nr. 1006794

Dokumentation

PDF Bedienungsanleitung - Hg-Franck-Hertz-Röhre mit Heizofen (115 V, 50/60 Hz) - 1023094
PDF Bedienungsanleitung - Hg-Franck-Hertz-Röhre mit Heizofen (115 V, 50/60 Hz) - 1023094 (DE)
