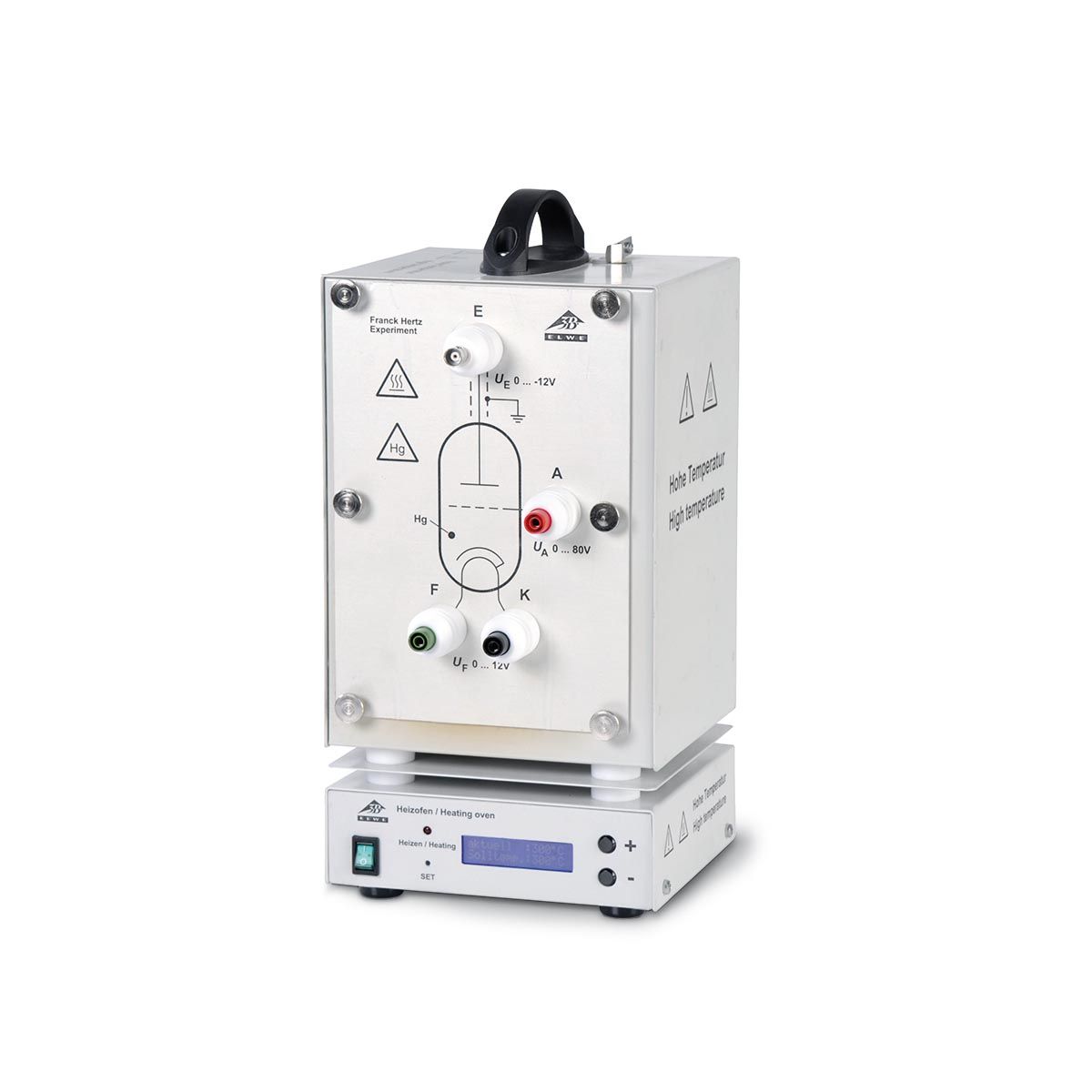

Hg-Franck-Hertz-Röhre mit Heizofen
Hg-Franck-Hertz-Röhre mit Heizofen
| Produktinformationen: |
Die Hg-Franck-Hertz-Röhre ist eine hochevakuierte Elektronenröhre mit Quecksilberfüllung.
| Ihre Schlüsselkomponente ist ein planparalleles Elektrodensystem bestehend aus: .. | |
| • | einer indirekt geheizten Oxidkathode mit Lochblende |
| • | einer netzförmigen Anode |
| • | einer Auffängerelektrode .. |
Um den erforderlichen Dampfdruck des Quecksilbers für eine ausreichende Stoßwahrscheinlichkeit der Elektronen mit den Quecksilberatomen zu erreichen, muss die Elektronenröhre im Heizofen erwärmt werden. Die Franck-Hertz-Röhre ist so positioniert, dass die gesamte Röhre einschließlich der Anschlussdrähte eine konstante und homogene Temperatur erreicht. Dies ist notwendig, da die Dampfdichte des Quecksilbers stets dem kältesten Teil der Röhre folgt. Der elektrische Heizofen mit stufenloser Temperaturregelung ist mit einer digitalen Temperaturanzeige für die Solltemperatur und die Isttemperatur ausgestattet. Temperaturmessung und -regelung erfolgen über einen integrierten Mikrocontroller und einen Pt100-Messfühler.
Die Röhre und die Heizung sind in einem lackierten Metallgehäuse mit zwei Sichtfenstern untergebracht. Das Gehäuse ist mit einer Öffnung mit Klemmfederhalterung für ein Thermometer und einem thermisch isolierten Tragegriff ausgestattet.
| Technische Daten: .. |
| Franck-Hertz-Röhre: .. | |
| Heizspannung: | 4 V – 9 V AC/DC |
| Gitterspannung: | 0 V – 80 V |
| Gegenspannung: | ca. 1,5 V |
| Betriebstemperatur: | ca. 160 °C – 200 °C |
| Abmessung der Röhre: | ca. 130 mm x 26 mm Ø |
| Masse: | ca. 380 g |
| Heizung / Gehäuse: .. | |
| Netzspannung: | 230 V, 50/60 Hz |
| Frontöffnung: | ca. 230 mm x 160 mm |
| Heizleistung: | 800 W |
| Maximale Temperatur: | 300 °C |
| Temperaturkonstanz: | ca. ±1 °C |
| Abmessungen: | ca. 335 mm x 180 mm x 165 mm |
| Masse: | ca. 5,6 kg |
| Empfehlung: .. |
| Art.-Nr.: |
Experiment:
|
|
| 8000712 | Experiment: Franck-Hertz – Quecksilber (230 V, 50/60 Hz) | |
| 8000714 | Experiment: Franck-Hertz – Neon (230 V, 50/60 Hz) | |
| 8000716 | Experiment: Ionisationspotentiale (230 V, 50/60 Hz) |
Artikel-Nr.: 1023095
| Gewicht | 5.63 kg |
| Brand | 3B Scientific Teltron |
| Alte Artikel-Nr. | 1006795 |
